Schneider Electric zásuvka Asfora Signálna biela (RAL 9003) EPH2970121D

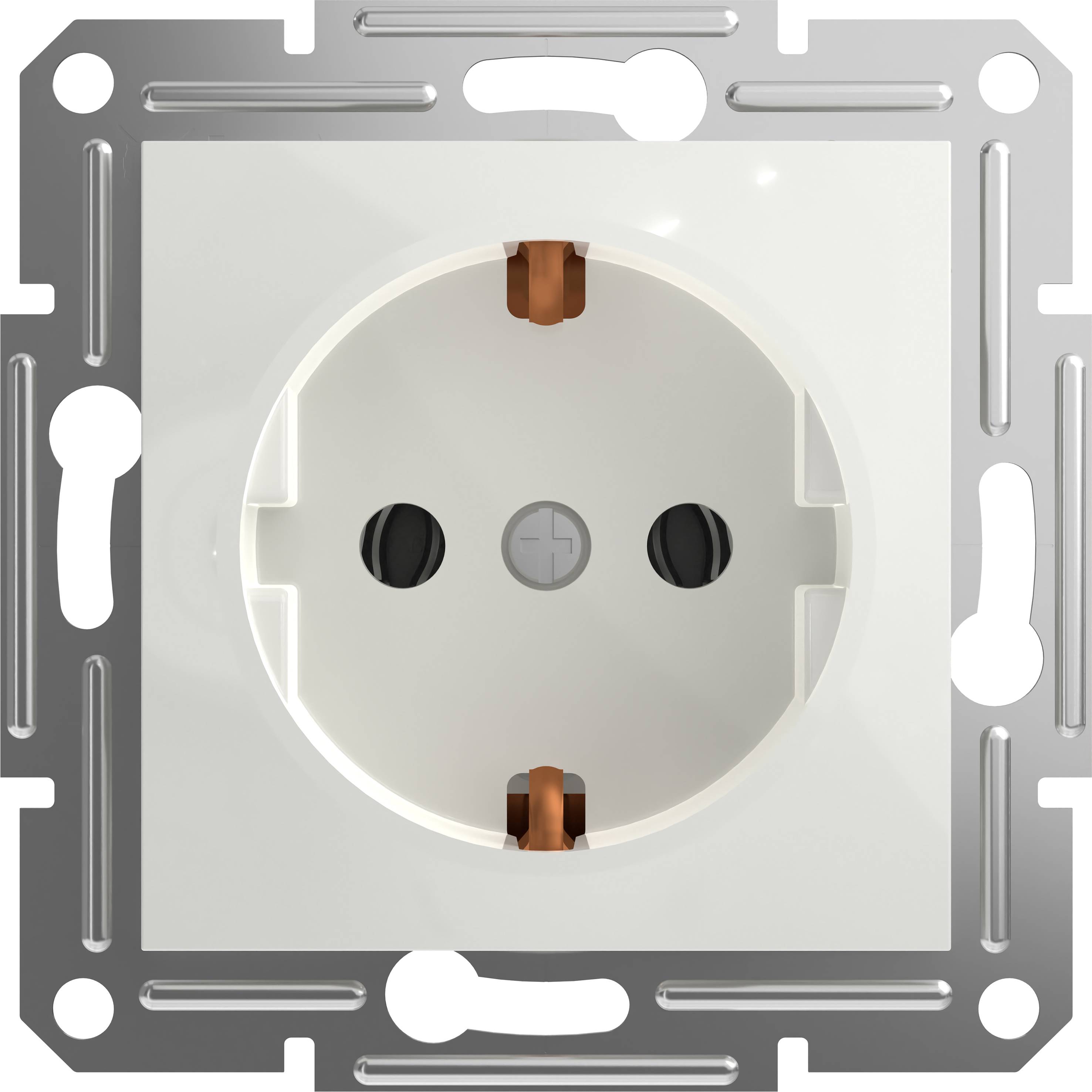

Biela zásuvka v kovovom ráme, zobrazená spredu. Vhodná na zabudovanie do stien.

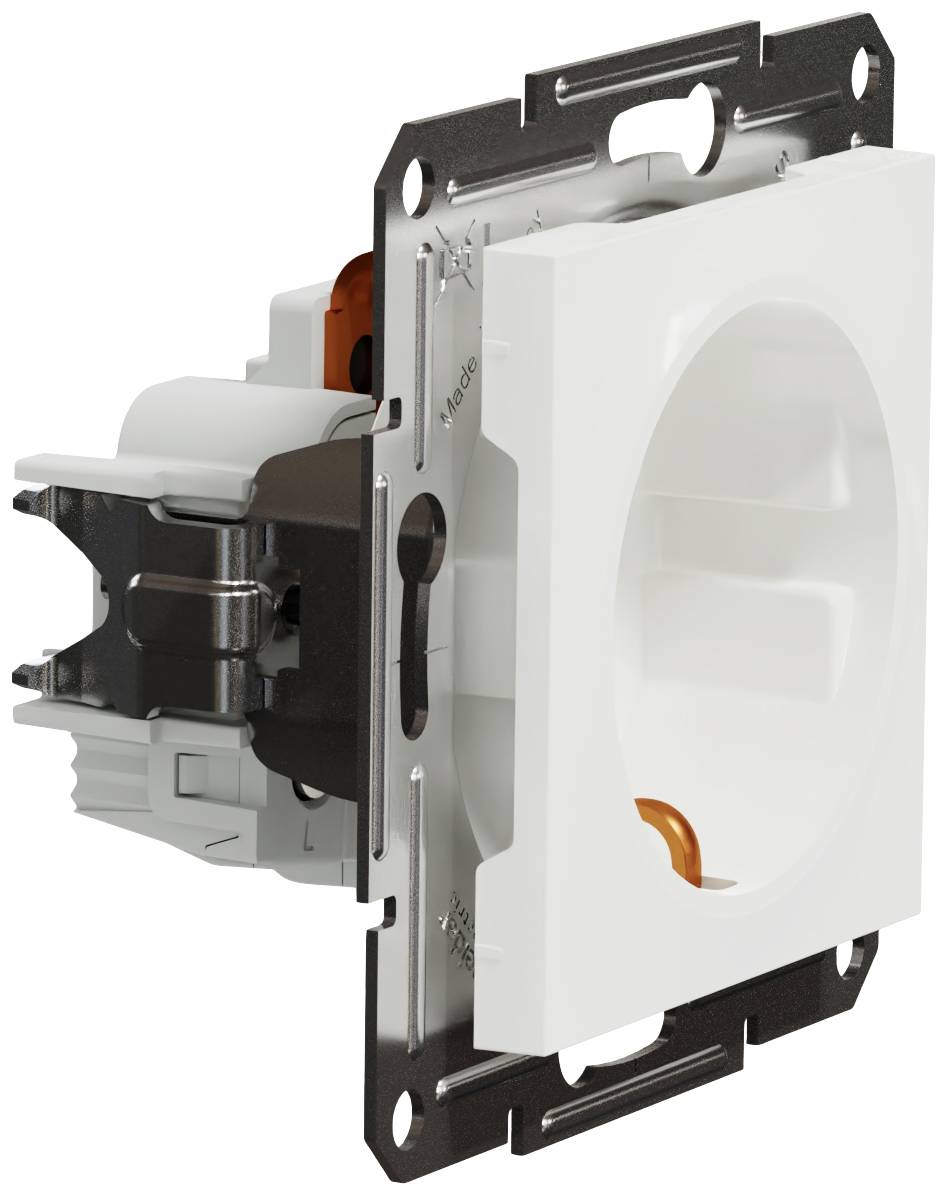

Biela zásuvka s namontovaným kovovým držiakom, pohľad z boku, zobrazuje zástrčkové kontakty a upevňovaciu štruktúru.

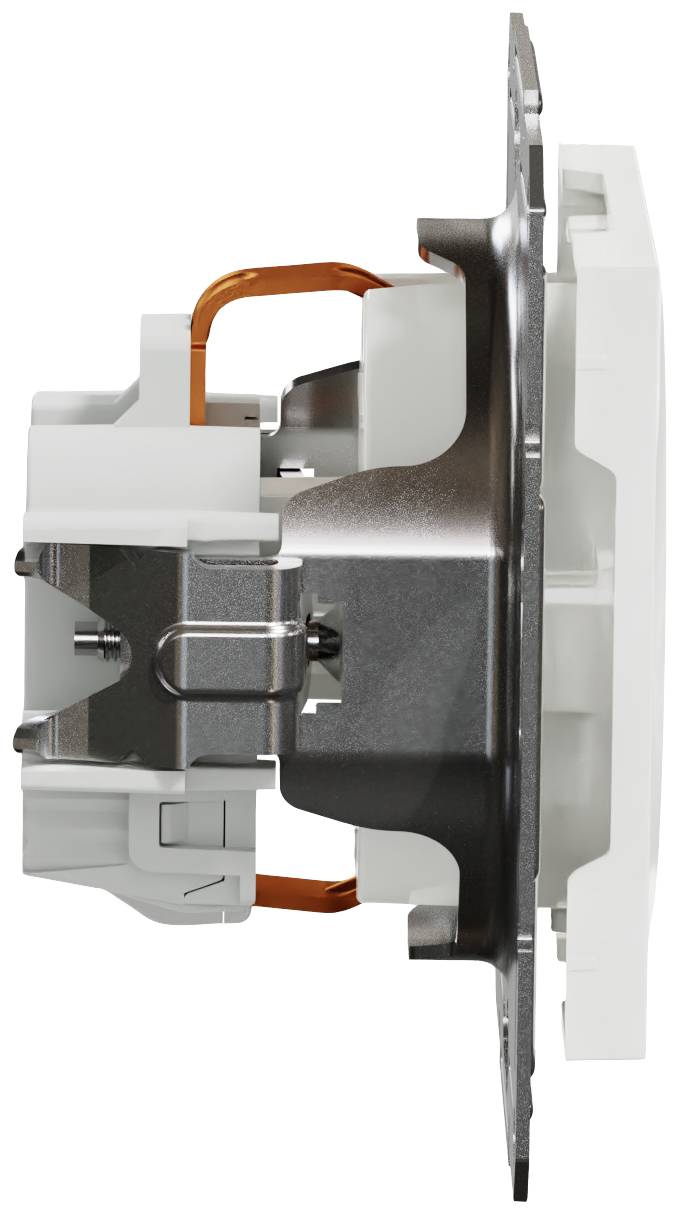

Pohľadový rez elektrickým spínačom s prepracovaným mechanizmom, medenými drôtenými prepojeniami a odolným krytom.

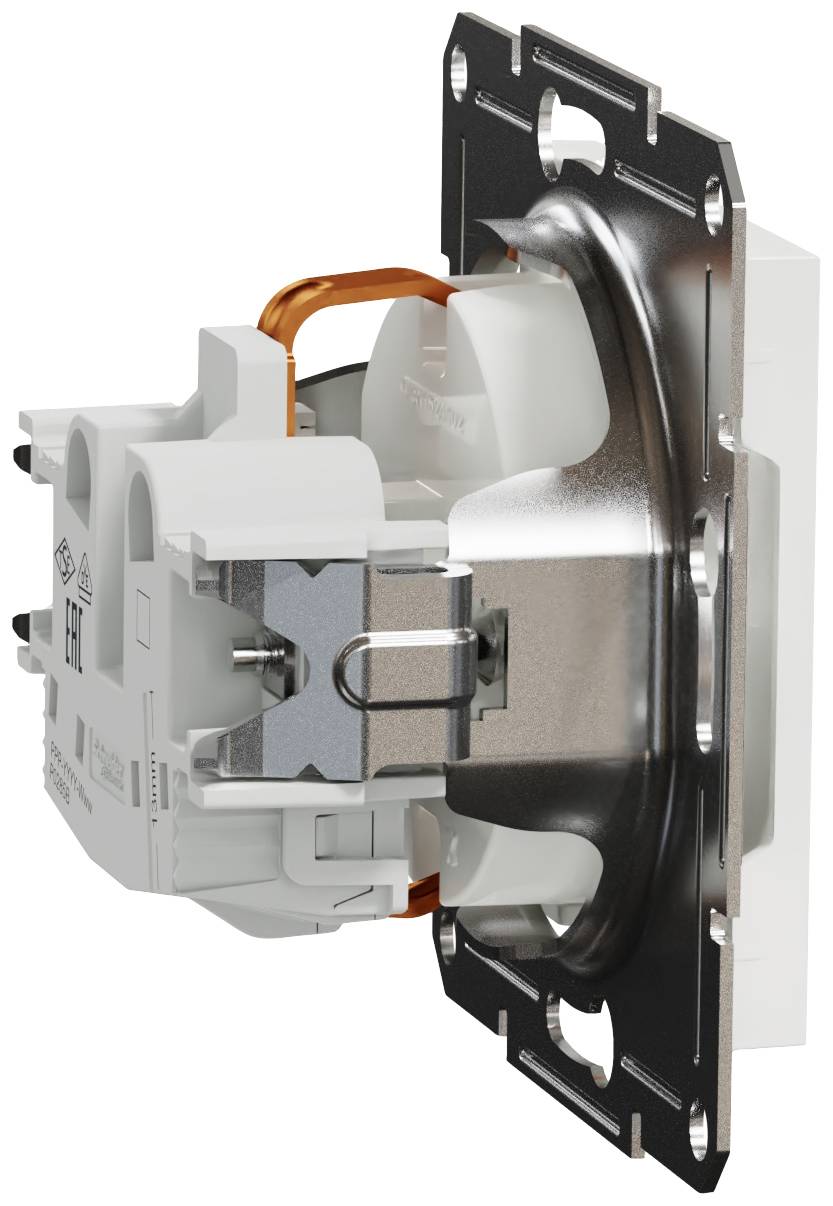

Pohľad zboku na elektrickú spínaciu jednotku s kovovým rámom a plastovými komponentmi.

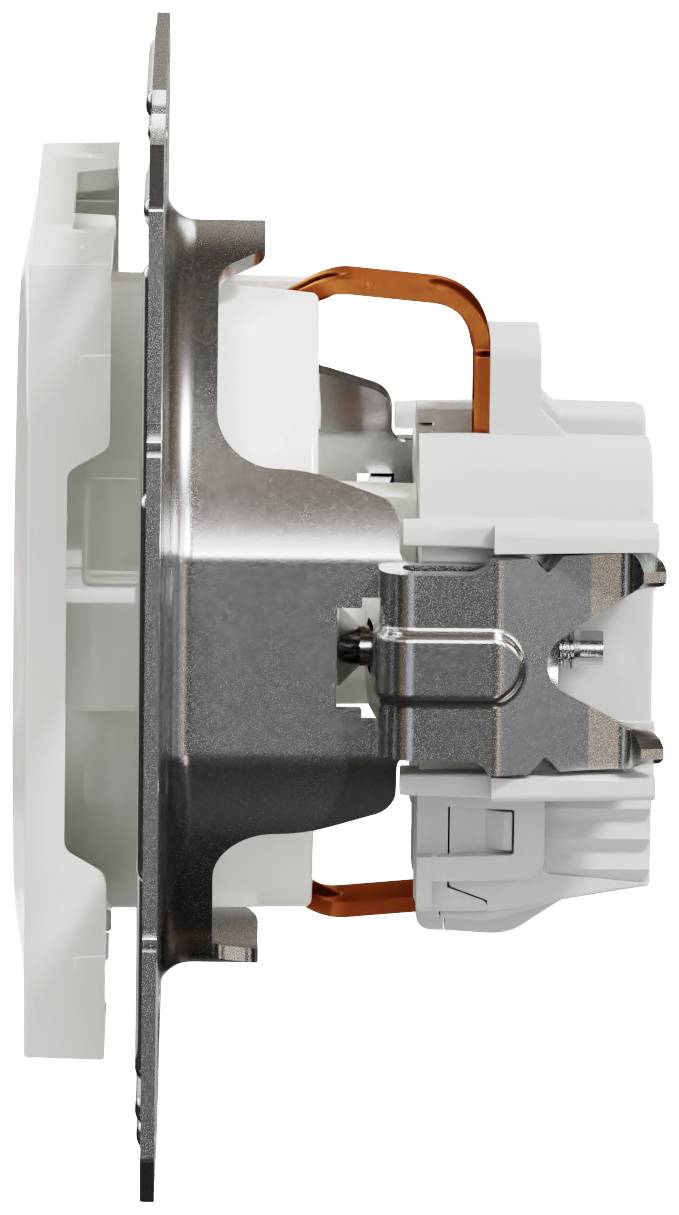

Pohľadový rez elektrickým spínacím mechanizmom s kovovými a plastovými súčasťami, zobrazujúci internú štruktúru a kontakty.

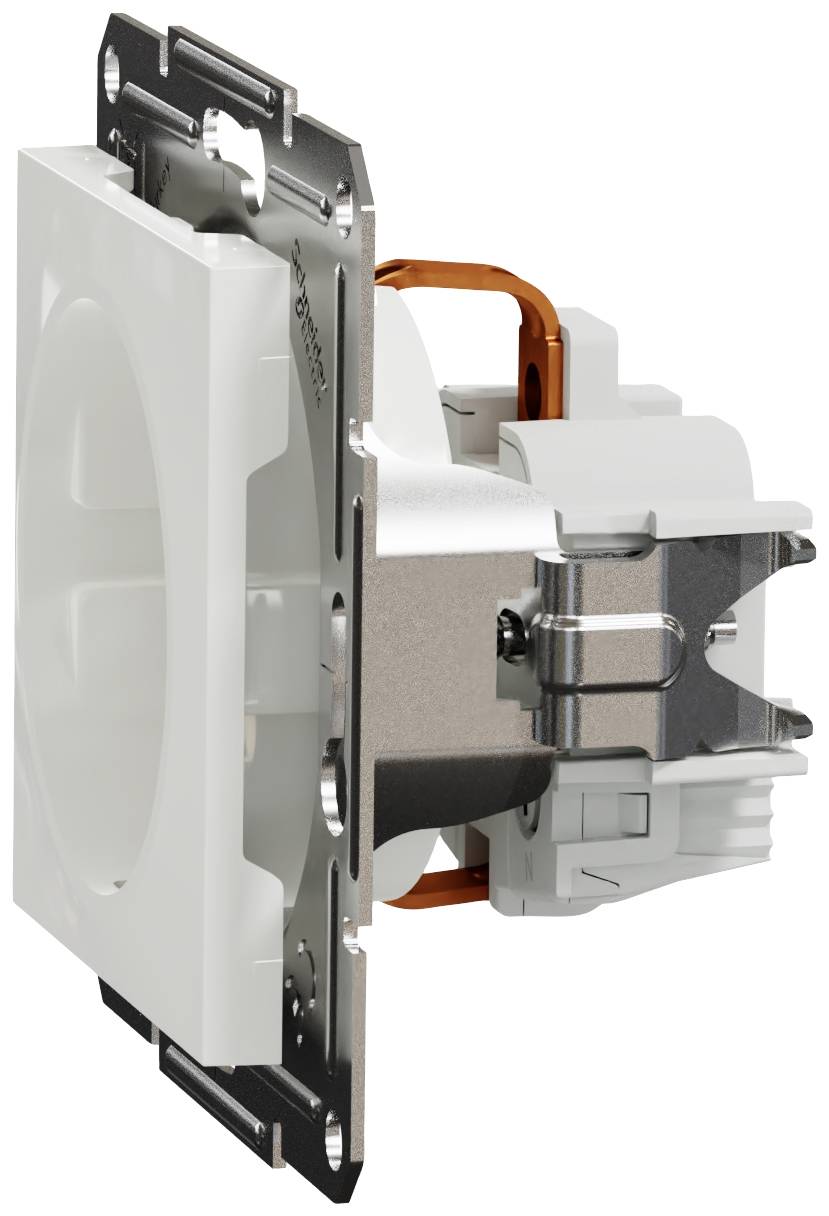

Biela stenová krabica s kovovým držiakom, vhodná pre elektroinštalácie vo vnútorných priestoroch.

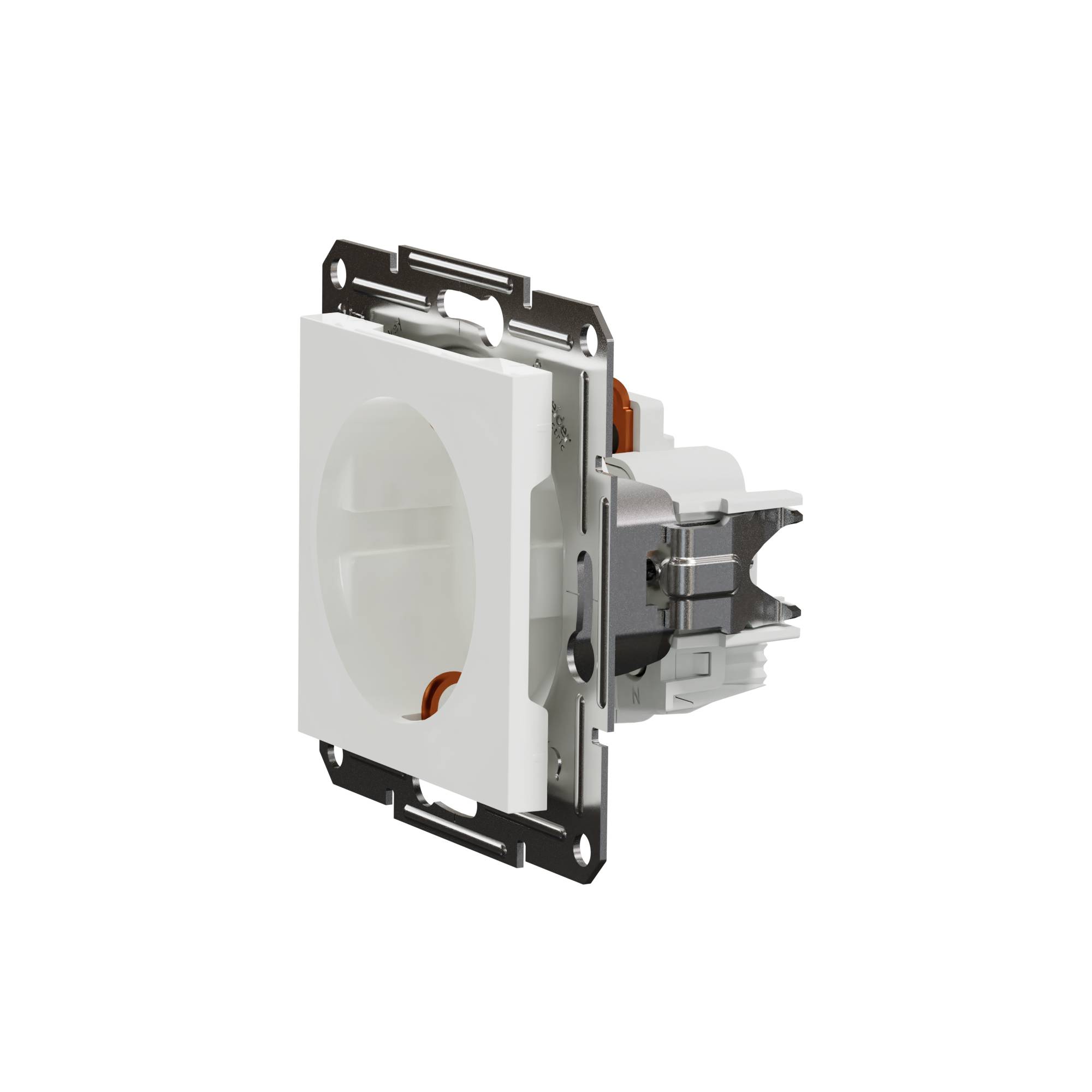

Biela elektrická zásuvka do steny, čiastočne viditeľná, s kovovým rámikom a plastovým krytom, pohľad z bočnej strany.

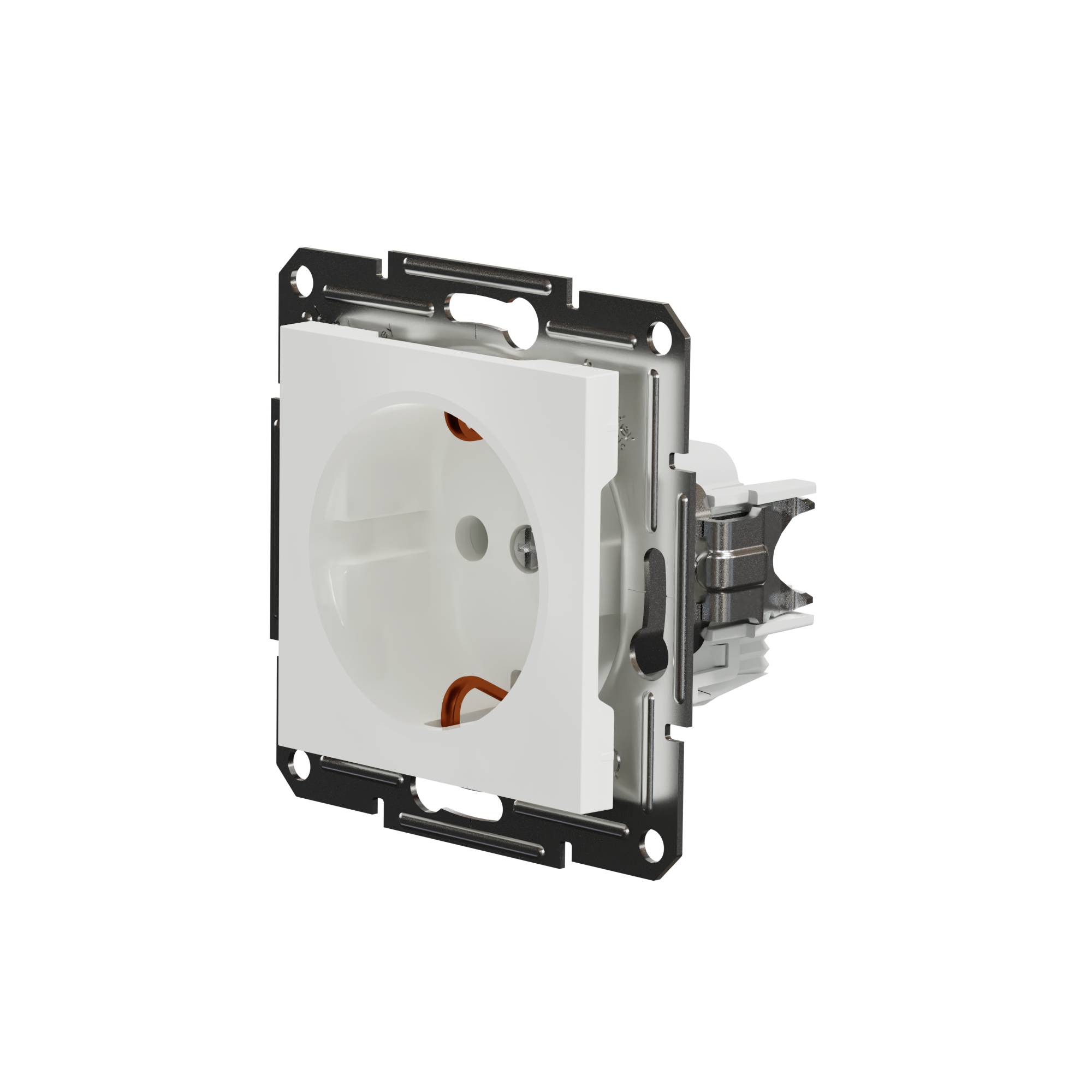

Biela stenová zásuvka s kovovým držiakom, zobrazená z bočnej strany. Vhodná na inštaláciu do steny.

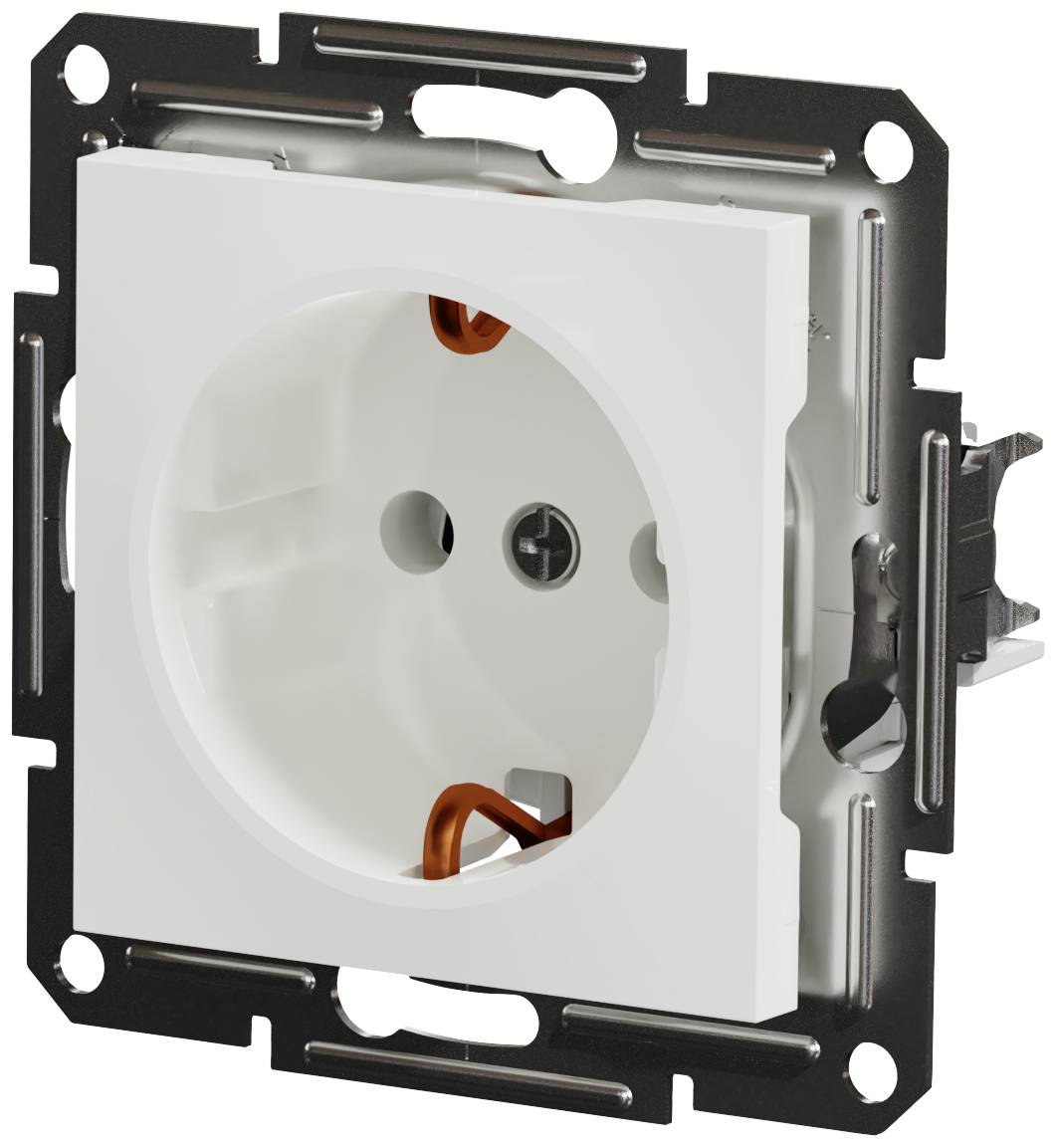

Biela zásuvka s kovovým rámikom, čiastočne zapustená do steny. Jednoduchý, štvorcový tvar s dvoma otvormi pre vidlice zástrčky.

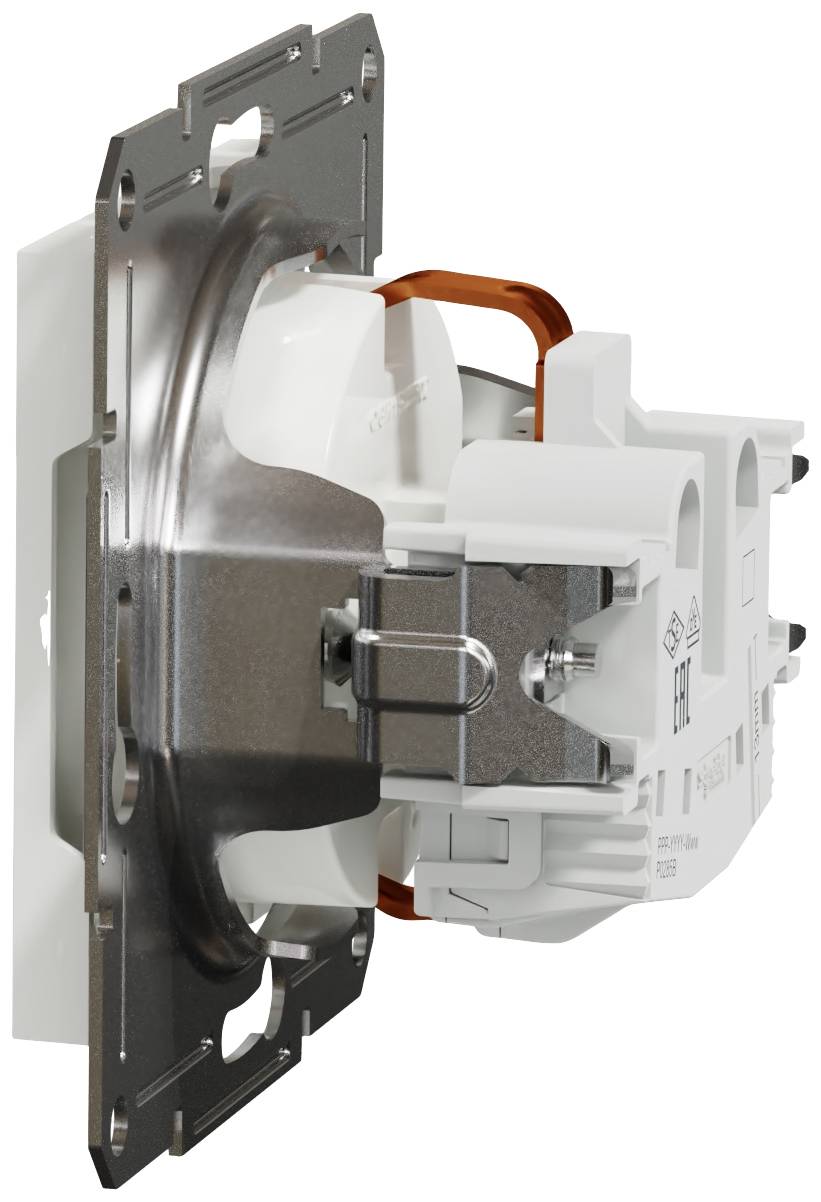

Neodborne namontovaný mechanický spínač, nevyrovnaný, s nakloneným bielym plastovým dielom a kovovým plechom.

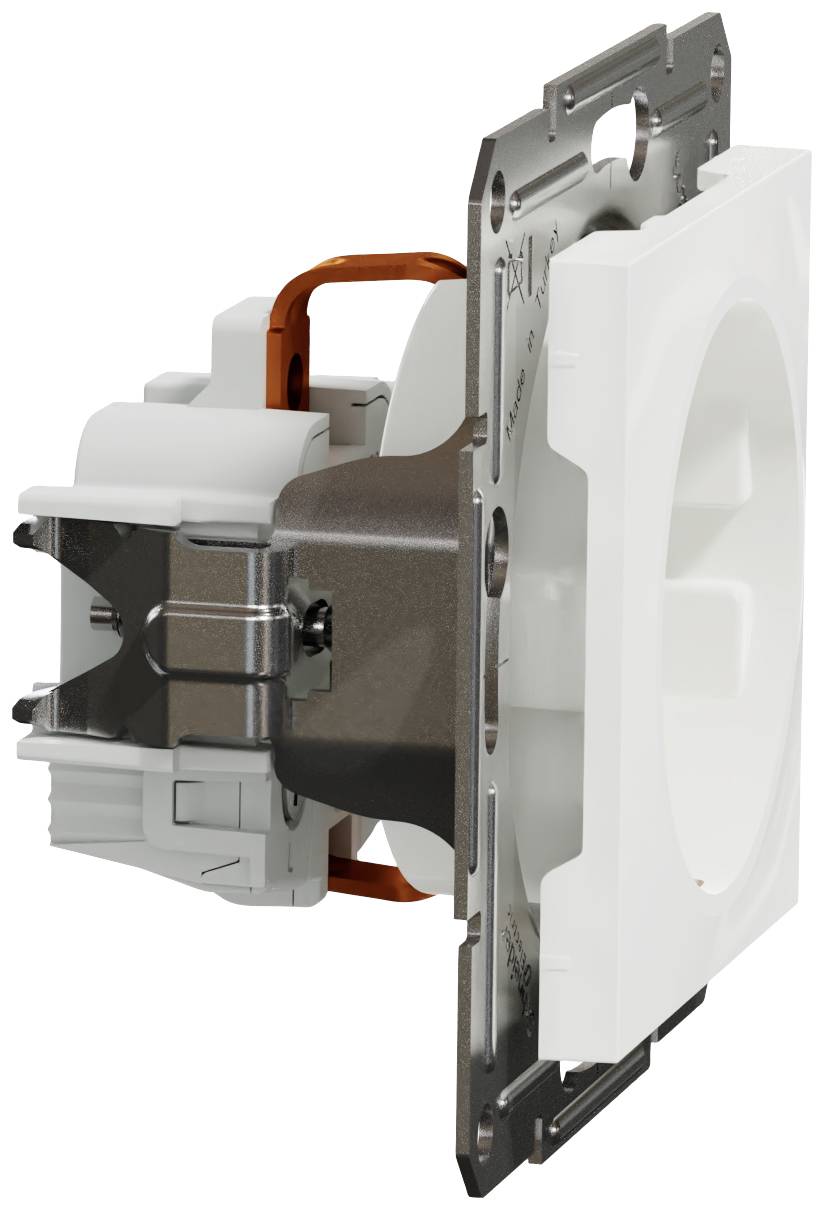

Biely vypínač s kovovým rámčekom a montážnym držiakom, pohľadovo zboku, odhaľuje hĺbku mechanizmu a upevnenia.

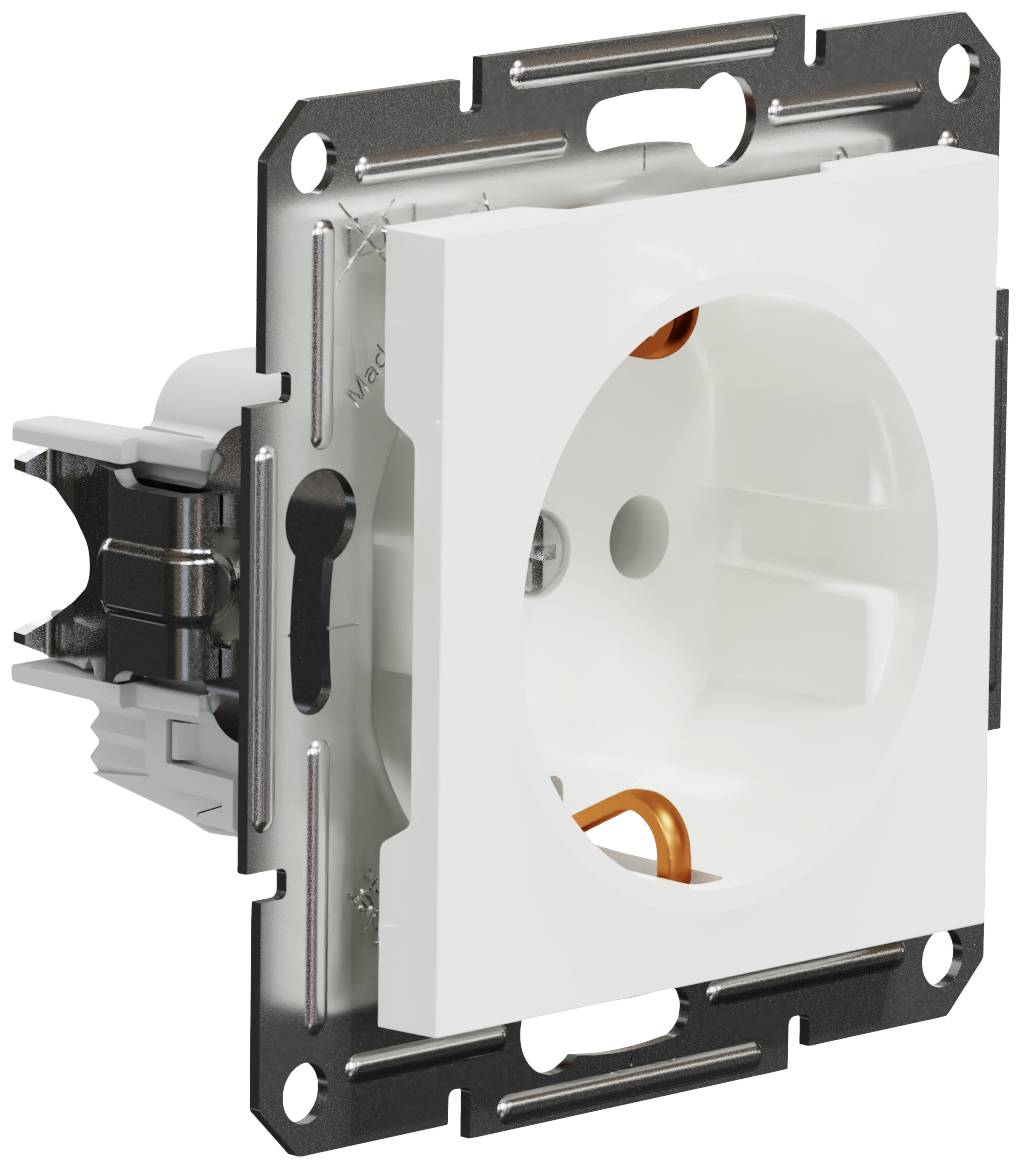

Biela zásuvka so strieborným rámikom z pohľadu zboku. Viditeľné káblové vstupy, vhodná pre zapustenú inštaláciu.

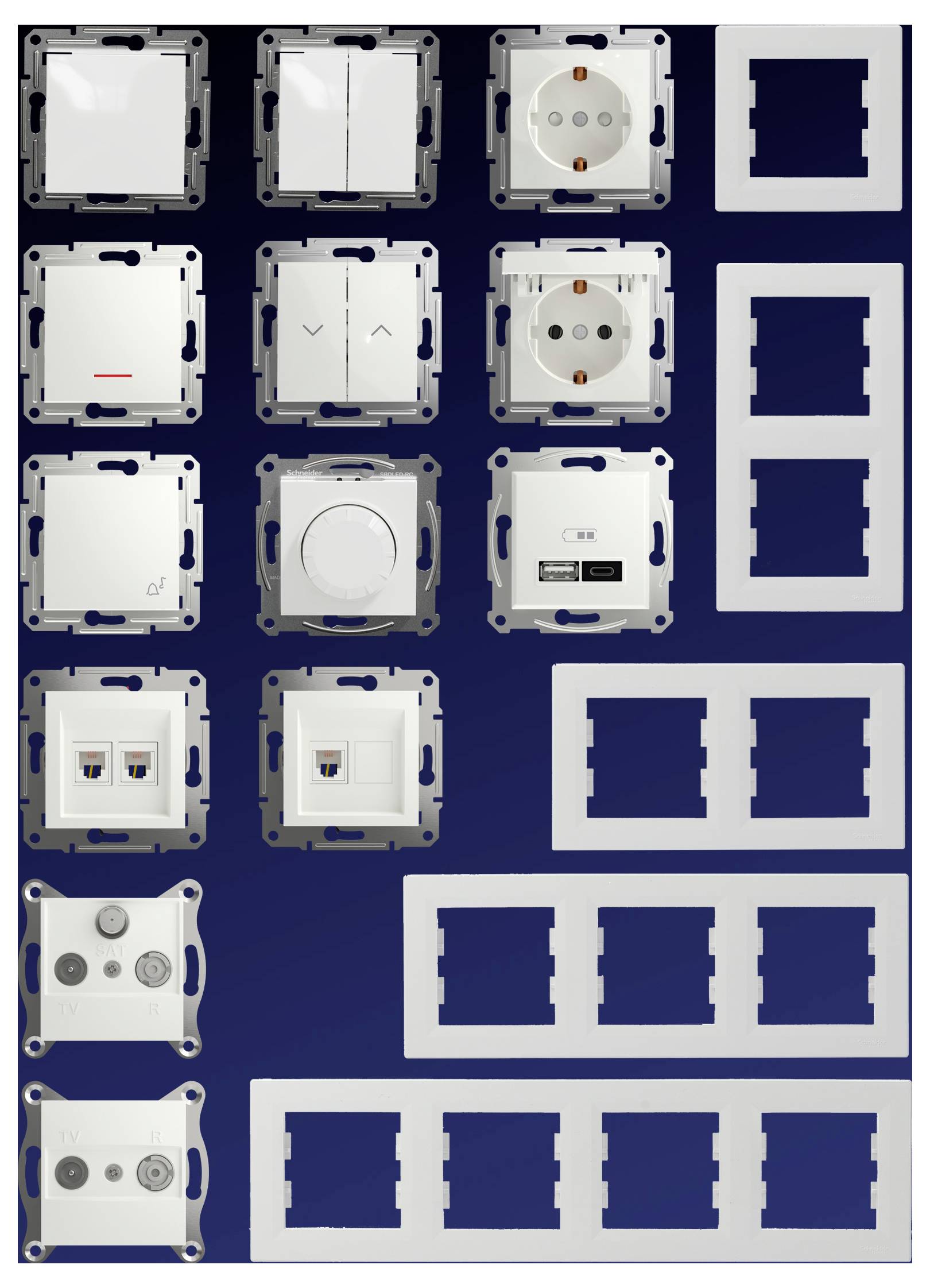

Rôzne biele elektrickej vypínače, zásuvky, stmávače a prázdne modulárne krytky na stenu usporiadané v sieti na modrom pozadí.

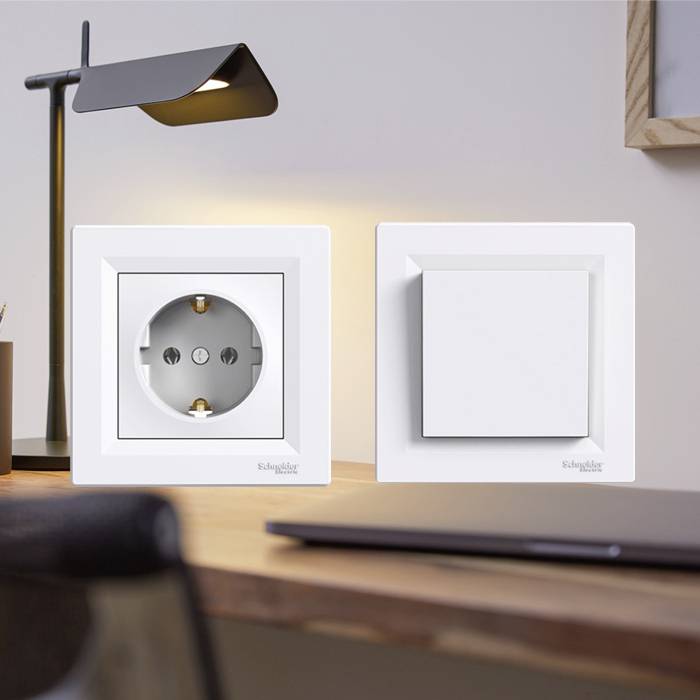

Biela zásuvka a vypínač na stene nad dreveným písacím stolom, vedľa ktorých stojí čierna stolná lampa.

Usmievajúci sa pár stojí vedľa výberu moderných vypínačov a zásuviek pred pozadím s nápisom 'Asfora dizajn vypínačov: Všetky funkcie, ktoré potrebuješ.'.

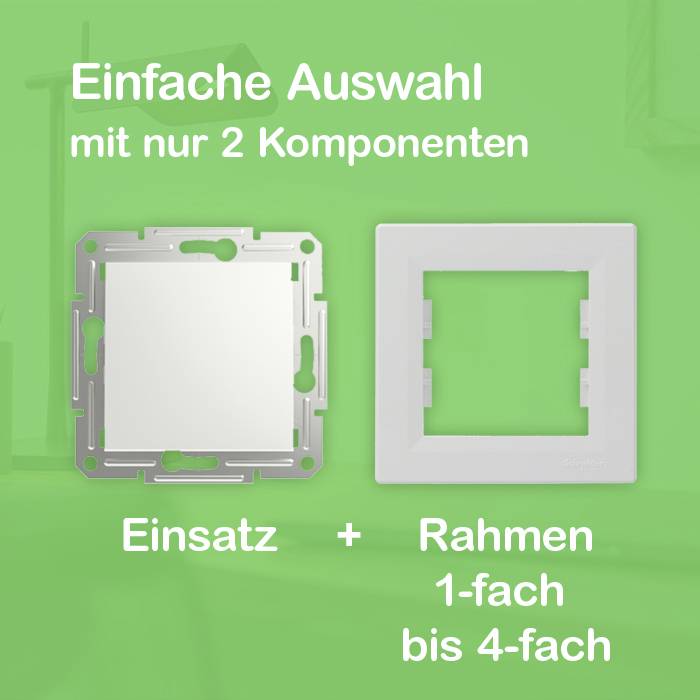

Jednoduchý výberový proces s dvoma komponentmi: nasadenie a rámec, dostupný od jednoduchého po štvornásobný.

1/16

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Schneider Electric Asfora SCHUKO zásuvka 16A biela

Bezpečnostná zásuvka Schneider Electric Asfora 16 A v bielej farbe
Spĺňa európske normy pre bezpečné a spoľahlivé napájanie
Robustný dizajn s vysokou odolnosťou pre každodenné používanie
Jednoduchá inštalácia a pripojenie vďaka systému Asfora
Estetický vzhľad vhodný do rôznych štýlov interiéru
Certifikácia VDE: Spĺňa vysoké bezpečnostné štandardy podľa noriem VDE
Jednoduchý výber iba s 2 komponentmi (vložka + rám)

Technické parametre

Prevedenie: Schneider Electric Asfora SCHUKO zásuvka 16A biela

Funkcia: zásuvka

Kategória výrobku: spínací program

Séria nástenných vypínačov: Asfora

Farba: Signálna biela (RAL 9003)

Menovité napätie: 250 V/AC

Menovitý prúd: 16 A

Spínací výkon: 3680 W

: IP20

Obsah: 1 ks

Materiál: ABS

Norma VDE: 0620-1

Na stiahnutie

Datasheet

Datasheet 2997235 Schneider Electric zásuvka Asfora Signálna biela (RAL 9003) EPH2970121D

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2997235 Schneider Electric zásuvka Asfora Signálna biela (RAL 9003) EPH2970121D

Informácie

Informácie 2997235 Schneider Electric zásuvka Asfora Signálna biela (RAL 9003) EPH2970121D

Popis

Toto zariadenie Schneider Electric je zásuvka 16 A/230 VAC z dizajnovej rady Asfora, bez rámu v bielej farbe. Konfigurácia pólov zásuvky tejto zásuvky je 2P + E s bočným uzemnením. Zariadenie je pripevnené pomocou skrutiek alebo pazúrov. Jeho prevádzkové napätie je 250 VAC a menovitý prúd je 16 A. Výkonový rozsah tohto zariadenia je 3680 W. Toto zariadenie umožňuje zapustenú montáž. Rozmery sú (Š) 71 mm x (V) 71 mm x (H) 42 mm a hĺbka projekcie je 10 mm. Váži 68 g. Farba tohto zariadenia je biela (RAL 9003) s lesklým povrchom. Je vyrobený z ABS+PC materiálu. Dosahuje triedu ochrany IP20. Asfora obsahuje elegantné ovládače vypínačov a zásuviek, stmievače osvetlenia interiéru a priestorov, rolety a zásuvky pre TV/R/SAT, napájanie, dáta a USB. Všetky produkty Asfora spĺňajú najnovšie štandardy a sú vyrobené z robustných materiálov, ktoré vydržia každodenné používanie po celé roky. Zariadenie tiež spĺňa normu IEC 60884-1. Získala tiež certifikáty TSE a VDE.
Kompletné zariadenie pozostávajúce z podomietkovej vložky s predným krytom (viď foto produktu). Zariadenie je potrebné doplniť rámom Asfora (biely).

Tento text bol preložený strojovo.

Rozsah dodávky

Kompletné zariadenie: vložka pod omietku s predným krytom.

Rady

Bezpečnostný komponent - Inštaláciu môžu vykonať iba kvalifikovaní remeselníci

Požiadavky na systém

1-komorový rám, Asfora biela: EPH5800121D
2-násobný rám, horizontálny, Asfora biela: EPH5800221D
3-násobný rám, horizontálny, Asfora biela: EPH5800321D
4-násobný rám, horizontálny, Asfora biela: EPH5800421D
2-násobný rám, vertikálny, Asfora biela: EPH5810221D
3-násobný rám, vertikálny, Asfora biela: EPH5810321D
Záslepka, Asfora biela: EPH5670121D
