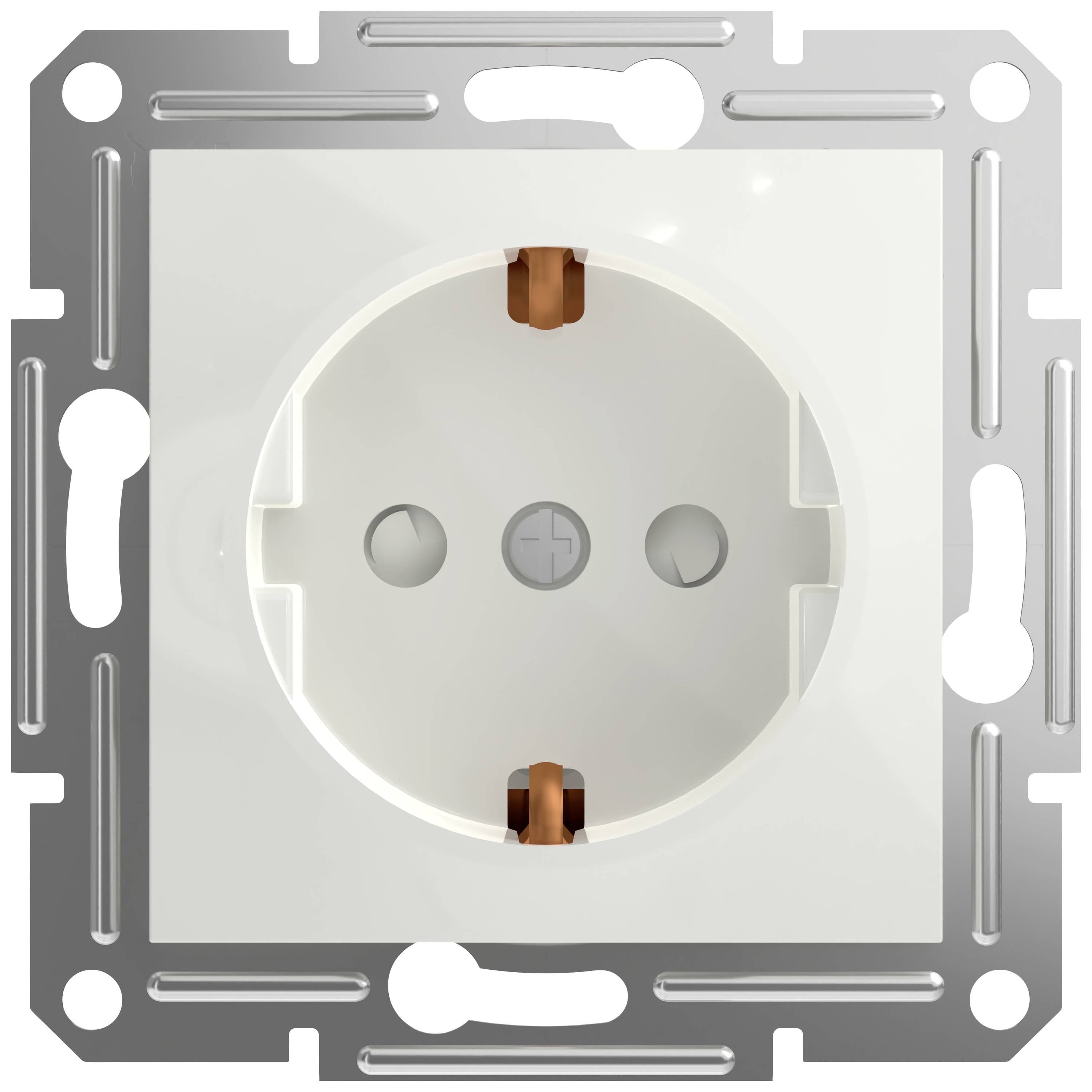

Biela zásuvka, zapustená do obdĺžnikovej kovovej platne, zobrazuje čelný pohľad s dvomi okrúhlymi otvormi a uzemňovacím kolíkom.

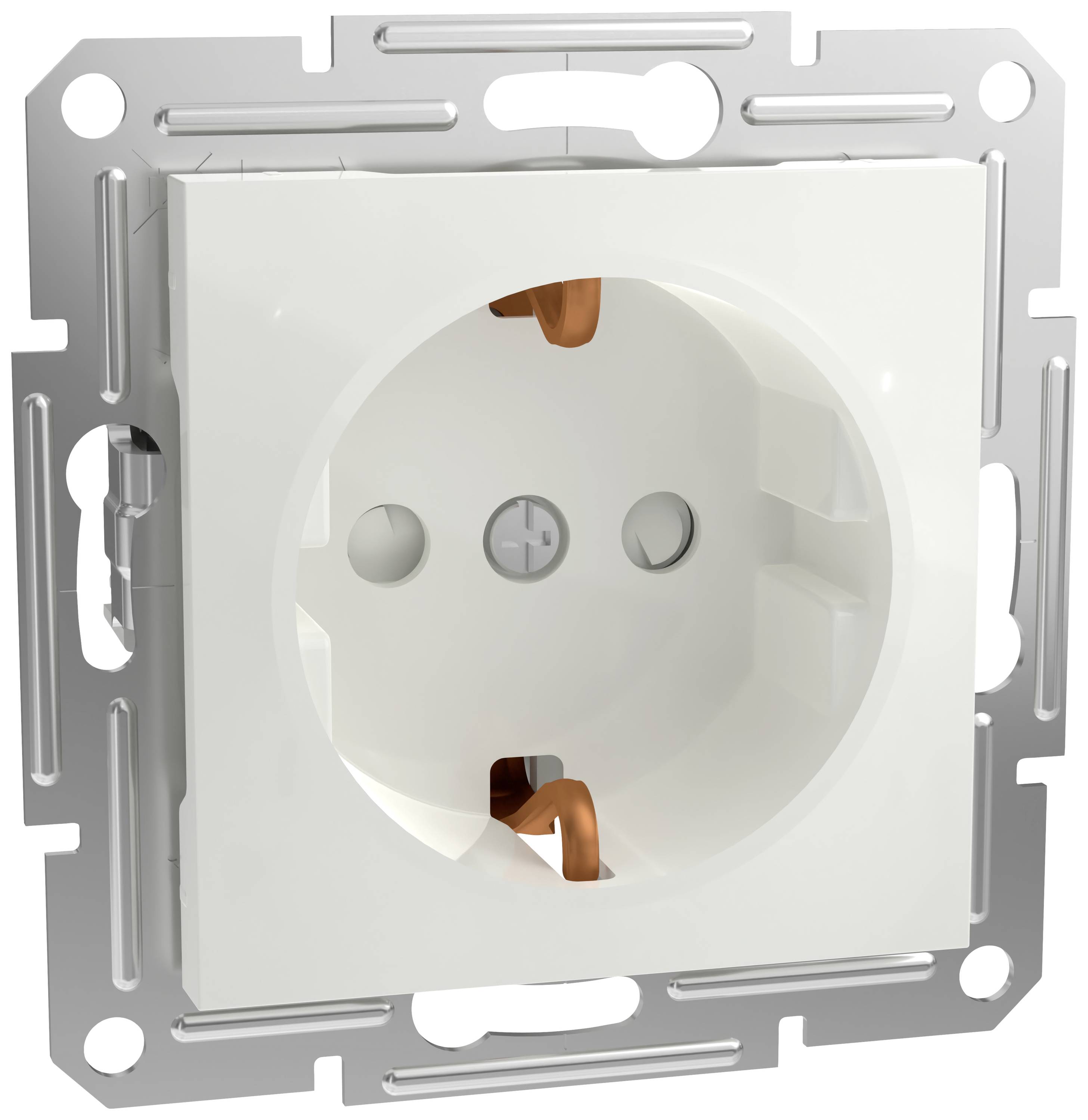

Biela zapustená zásuvka s kovovým rámikom, pohľad spredu, znázorňujúca uzemnenie a kontaktné otvory pre elektrické pripojenie.

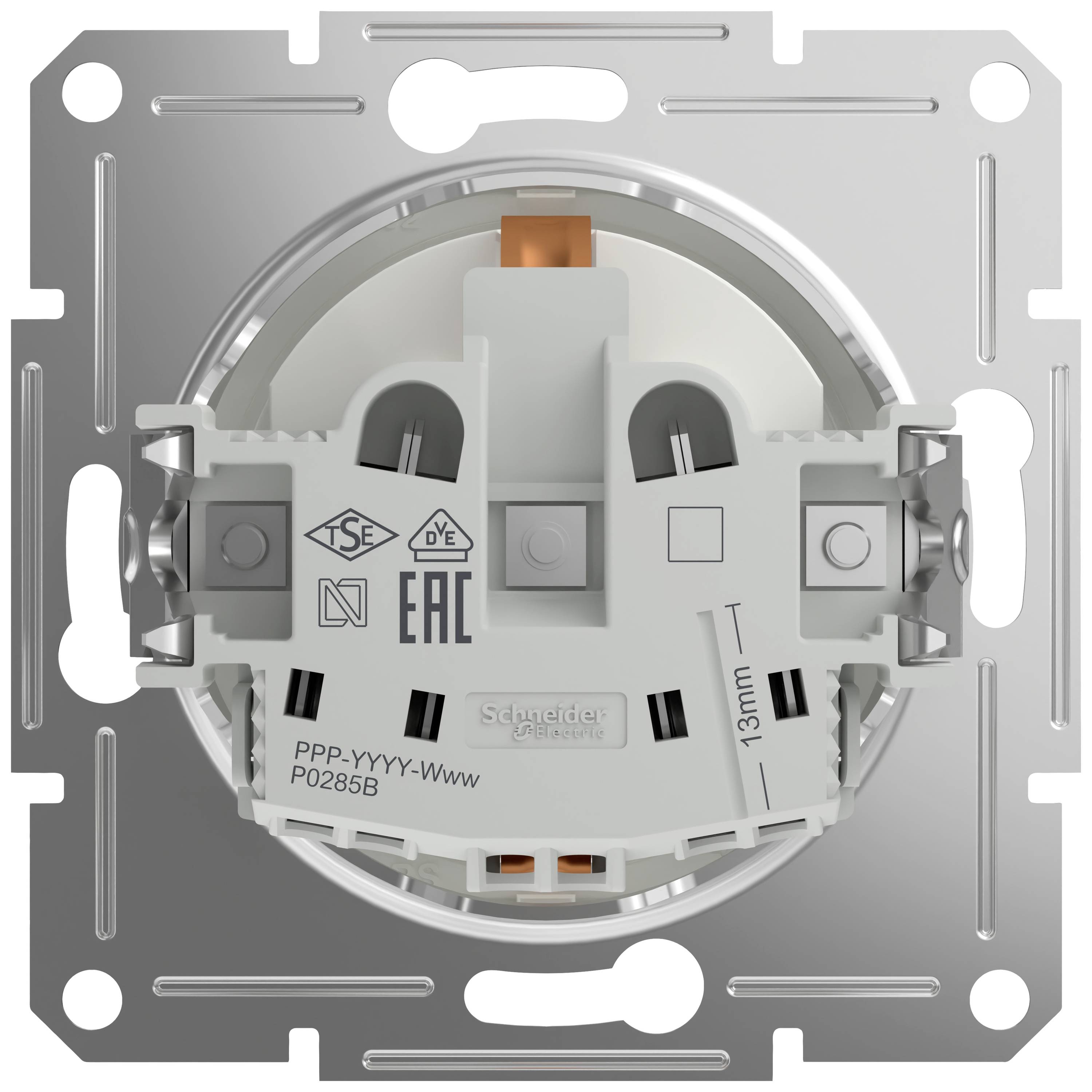

Zadná strana spínača s viacerými certifikačnými značkami a označeniami vrátane značky pre 3 mm skrutky.

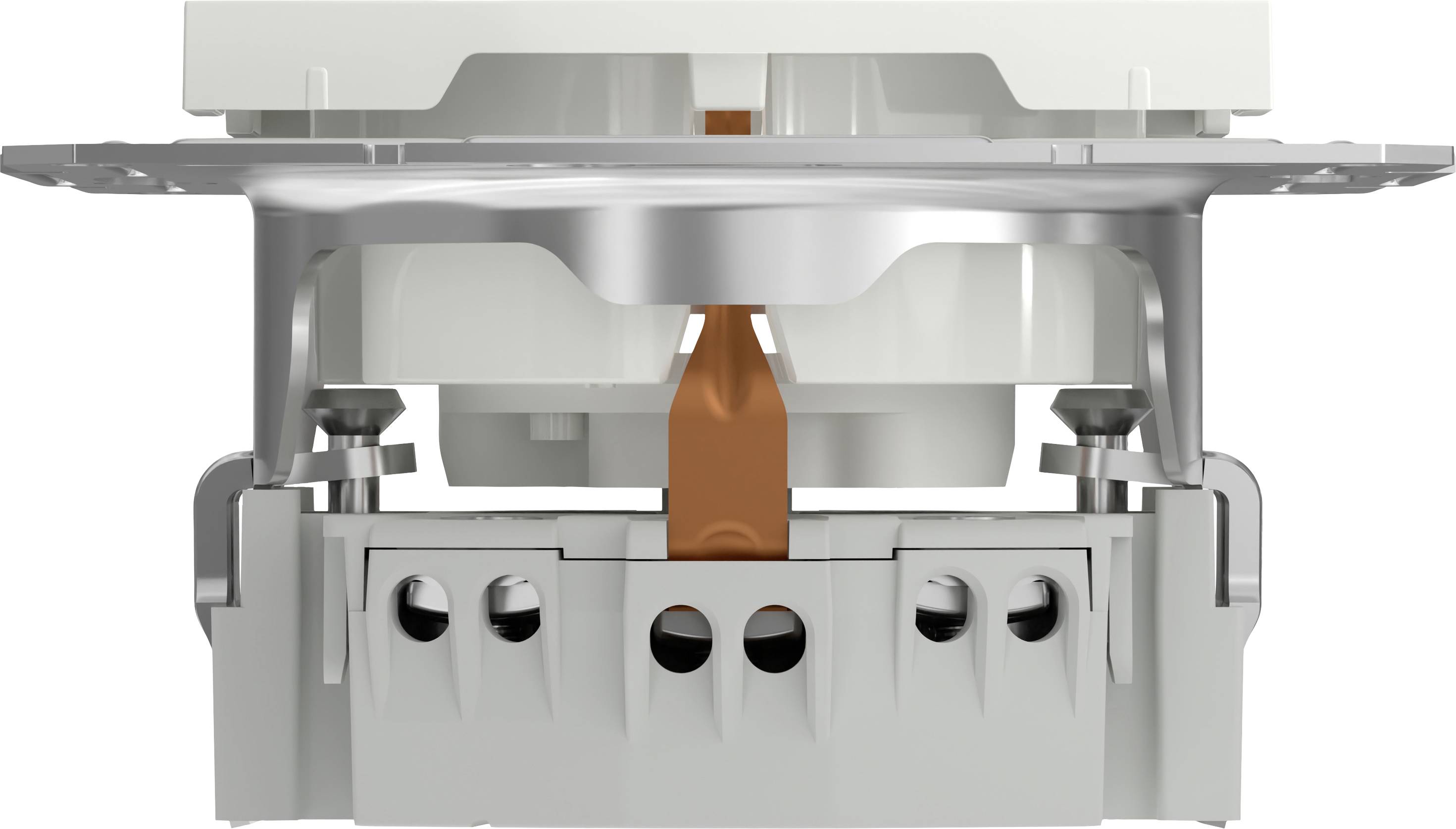

Priečny rez elektrickým spínačom so zobrazením vnútorných komponentov vrátane elektrických svoriek a mechanických súčastí.

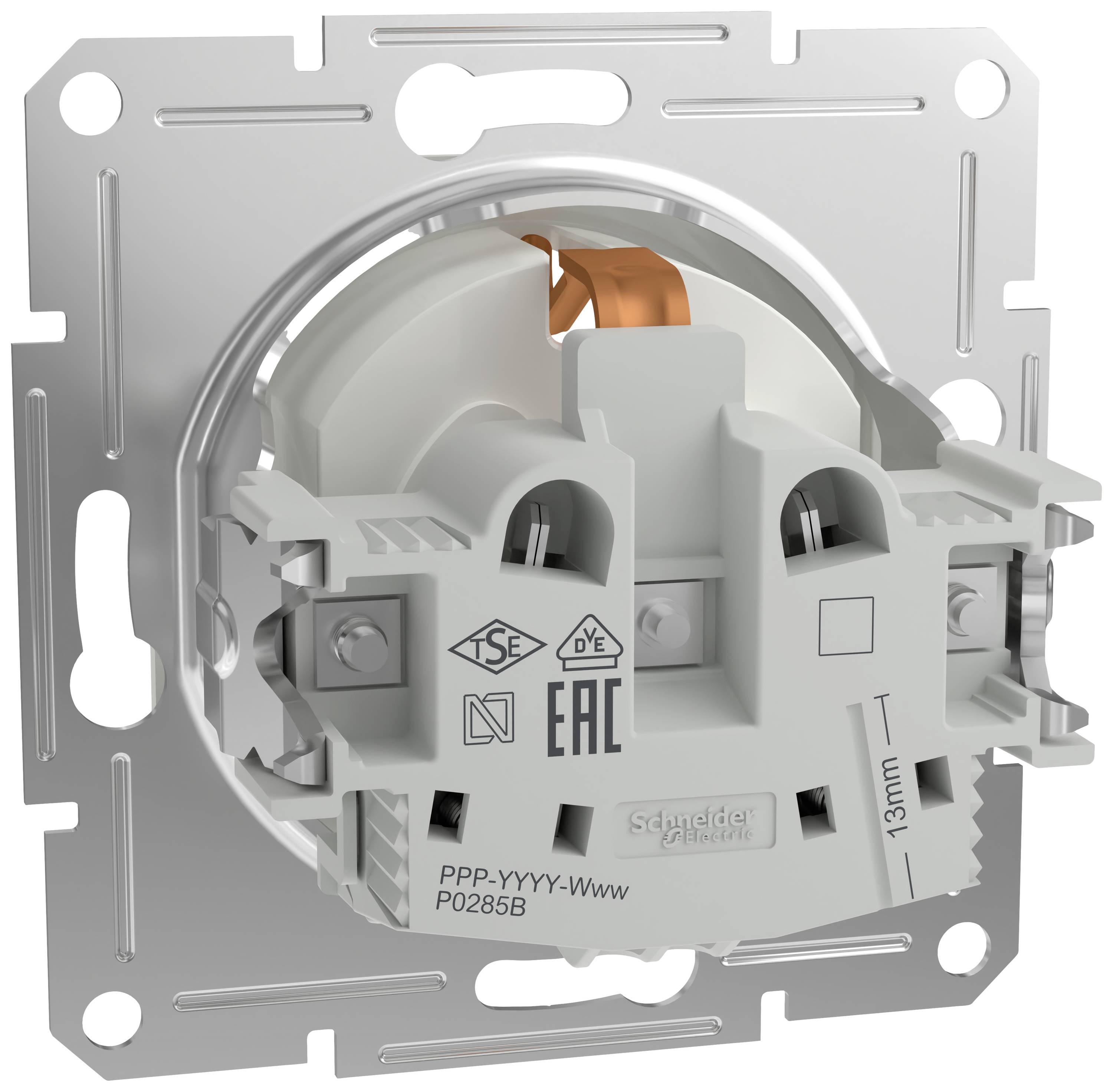

Strieborná, okrúhla elektrická zástrčka s montážnou doskou. Obsahuje značenia ako 'EAC' a rozmerové označenie '13 mm'.

Pohľadový rez reproduktora s technickými komponentmi a kovovým rámom, zobrazujúci detaily konštrukcie a pripojenia.

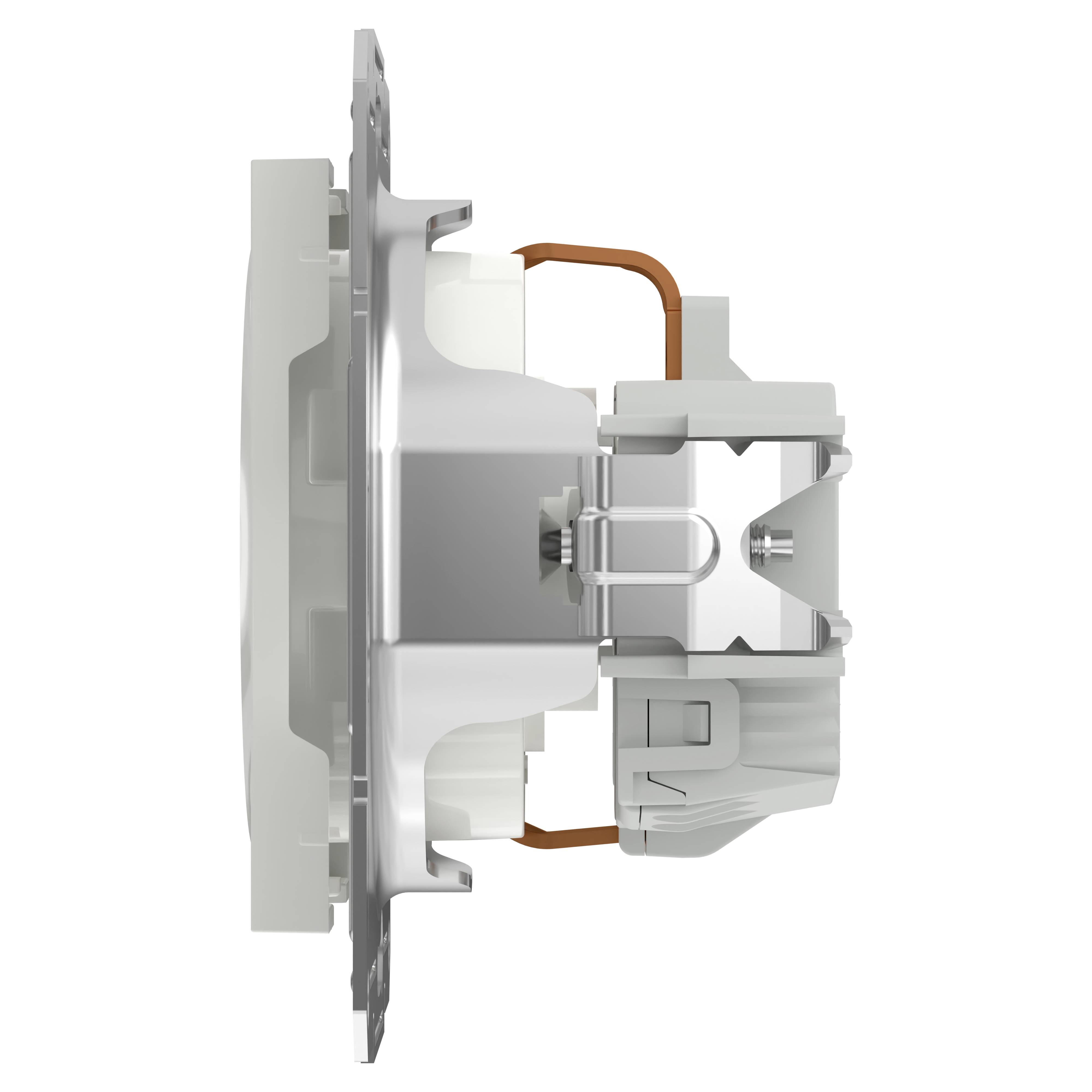

Kovová súčiastka s elektrickým pripojením, pohľad z boku. Pravdepodobne elektrický spínač alebo zásuvka pre technické aplikácie.

Priečny rez stropnej lampy ukazuje vnútorné komponenty a ich usporiadanie pre optimálne rozptýlenie svetla a montáž.

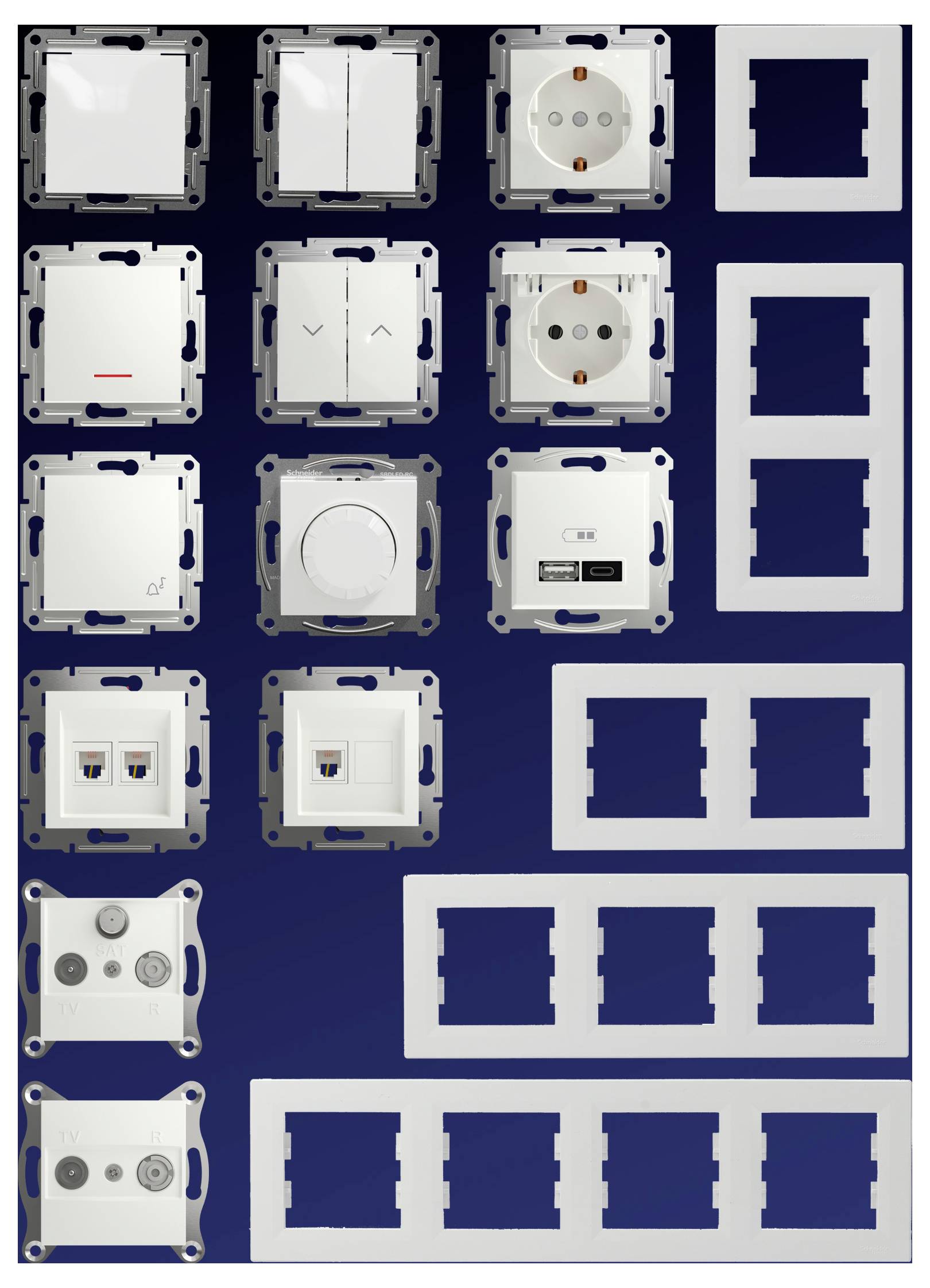

Rôzne modulárne elektrické prepínače, zásuvky a ovládacie krytky usporiadané v mriežke na tmavomodrom pozadí.

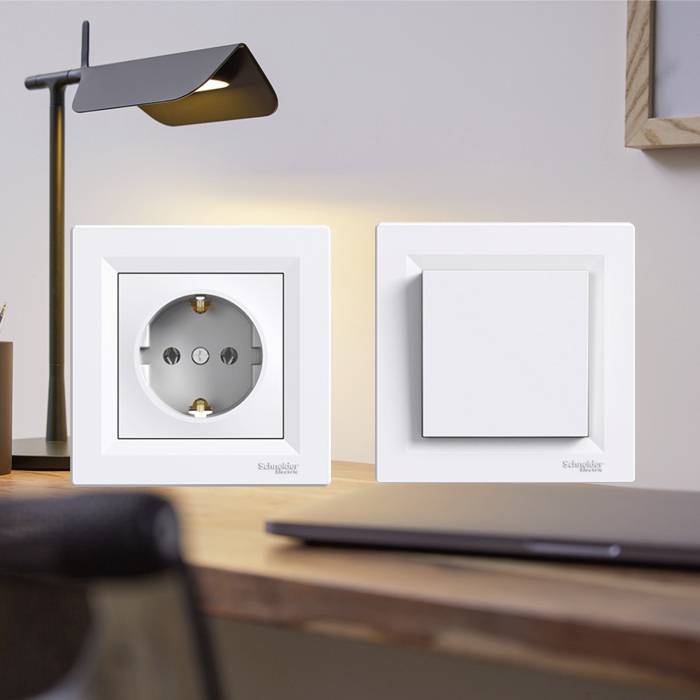

Dva biele vypínače, jeden so zásuvkou, na drevenej pracovnej doske. V pozadí čierna lampa a drevený rám.

Muž a žena stoja pred modrou stenou. Vľavo stojan na plátno, vpravo Asfora spínače: zásuvky, vypínače, USB nabíjačka. Text: 'Dizajn spínačov Asfora: Všetky funkcie, ktoré potrebuješ.'

Jednoduchý výber s iba 2 komponentmi: vložka a rámček, od 1-násobného až po 4-násobné prevedenie.

1/12

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Zásuvka Schneider Electric Asfora SCHUKO 16A, ochrana proti dotyku, zásuvka s uzemňovacím kontaktom, skrutkové svorky, zapustená zásuvka biela

Vysokokvalitná uzemnená zásuvka od spoločnosti Schneider Electric s menovitým prúdom 16 A
Spĺňa všetky súčasné bezpečnostné normy a ponúka spoľahlivú ochranu
Vybavené integrovanou ochranou B (zvýšená ochrana proti kontaktu), ktorá zabraňuje náhodnému kontaktu so živými časťami
Jednoduchá inštalácia a možnosti pripojenia podľa bežných elektrických noriem. Kompatibilné s rôznymi typmi kabeláže a aplikáciami.
Robustná konštrukcia a odolný materiál pre dlhú životnosť Odolné voči opotrebovaniu
Klasický biely dizajn harmonicky zapadá do rôznych prostredí a zaisťuje estetický vzhľad napájacieho zdroja v domácnostiach, kanceláriách alebo iných priestoroch.
Certifikácia VDE: Spĺňa vysoké bezpečnostné štandardy podľa noriem VDE
Jednoduchý výber iba s 2 komponentmi (vložka + rám)

Technické parametre

Prevedenie: Zásuvka Schneider Electric Asfora SCHUKO 16A, ochrana proti dotyku, zásuvka s uzemňovacím kontaktom, skrutkové svorky, zapustená zásuvka biela

Funkcia: zásuvka s ochranou proti dotyku

Kategória výrobku: spínací program

Séria nástenných vypínačov: Asfora

Farba: Signálna biela (RAL 9003)

Menovité napätie: 250 V/AC

Menovitý prúd: 16 A

Spínací výkon: 3680 W

: IP20

Obsah: 1 ks

Materiál: ABS

Norma VDE: 0620-1

Na stiahnutie

Datasheet

Datasheet 2997236 Schneider Electric zásuvka s ochranou proti dotyku Asfora Signálna biela (RAL 9003) EPH2970221D

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2997236 Schneider Electric zásuvka s ochranou proti dotyku Asfora Signálna biela (RAL 9003) EPH2970221D

Popis

Toto zariadenie Schneider Electric je zásuvka 16 A/230 VAC so zvýšenou ochranou proti dotyku z dizajnovej rady Asfora, bez rámu v bielej farbe. Konfigurácia pólov zásuvky tejto zásuvky je uzemnenie na strane 2P + E s integrovanou zvýšenou ochranou proti dotyku. Zariadenie je pripevnené pomocou skrutiek alebo pazúrov. Táto zásuvka je vybavená integrovanou ochranou proti dotyku. Jeho prevádzkové napätie je 250 VAC a menovitý prúd je 16 A. Výkonový rozsah tohto zariadenia je 3680 W. Toto zariadenie umožňuje zapustenú montáž. Rozmery sú (Š) 71 mm x (V) 71 mm x (H) 42 mm a hĺbka projekcie je 10 mm. Váži 69 g. Farba tohto zariadenia je biela (RAL 9003) s lesklým povrchom. Je vyrobený z ABS (akrylonitrilbutadiénstyrén). Dosahuje triedu ochrany IP20. Asfora obsahuje elegantné ovládače vypínačov a zásuviek, stmievače osvetlenia interiéru a priestorov, rolety a zásuvky pre TV/R/SAT, napájanie, dáta a USB. Všetky produkty Asfora spĺňajú najnovšie štandardy a sú vyrobené z robustných materiálov, ktoré vydržia každodenné používanie po celé roky. Zariadenie tiež spĺňa normu IEC 60884-1. Získala tiež certifikáty TSE a VDE.
Kompletné zariadenie pozostávajúce z podomietkovej vložky s predným krytom (viď foto produktu). Zariadenie je potrebné doplniť rámom Asfora (biely).

Tento text bol preložený strojovo.

Rozsah dodávky

Kompletné zariadenie: vložka pod omietku s predným krytom.

Rady

Bezpečnostný komponent - Inštaláciu môžu vykonať iba kvalifikovaní remeselníci

Požiadavky na systém

1-komorový rám, Asfora biela: EPH5800121D
2-násobný rám, horizontálny, Asfora biela: EPH5800221D
3-násobný rám, horizontálny, Asfora biela: EPH5800321D
4-násobný rám, horizontálny, Asfora biela: EPH5800421D
2-násobný rám, vertikálny, Asfora biela: EPH5810221D
3-násobný rám, vertikálny, Asfora biela: EPH5810321D
Záslepka, Asfora biela: EPH5670121D
