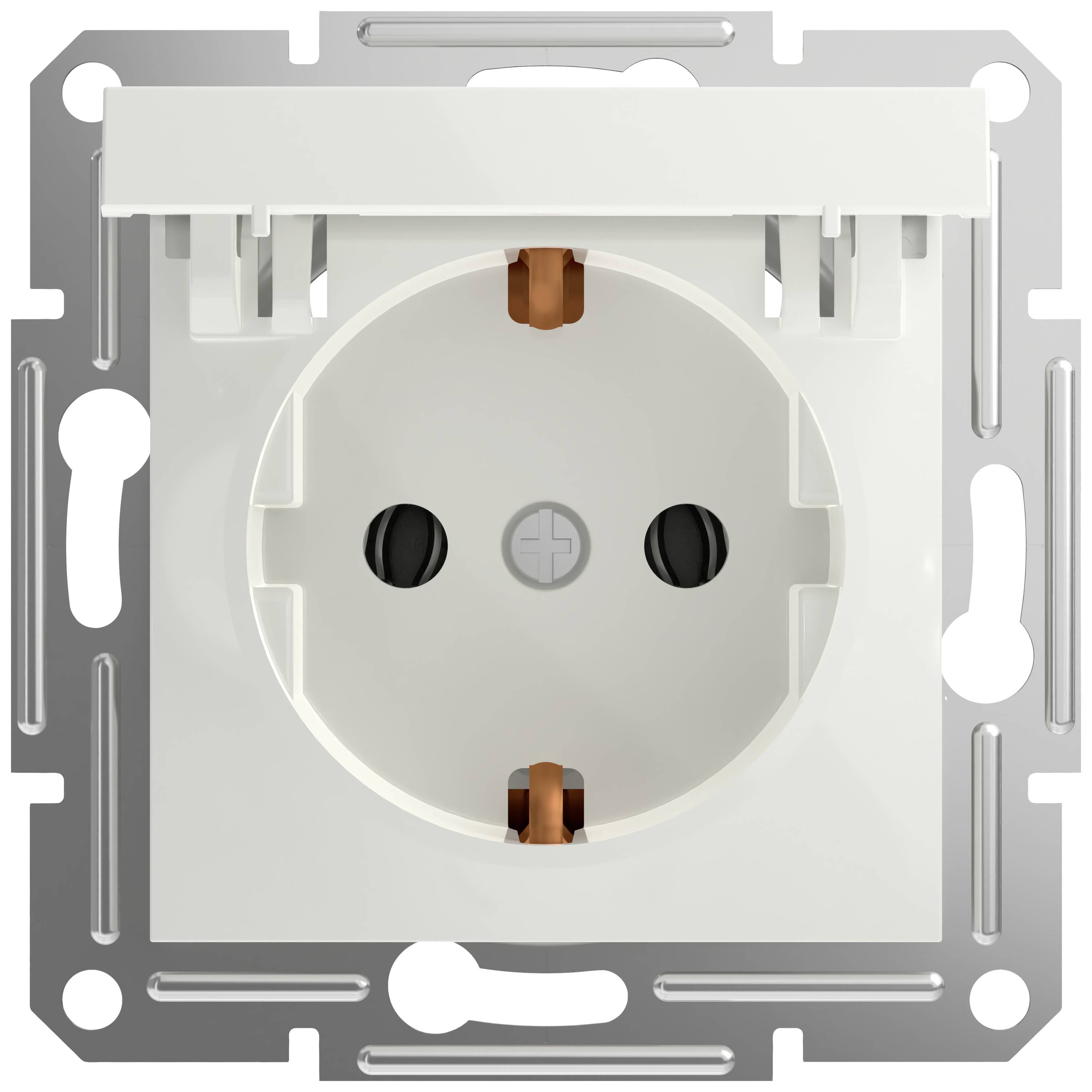

Biela zásuvka v kovovom ráme, pohľad spredu. Zásuvka s dvoma elektrickými vývodmi, typický európsky štandard.

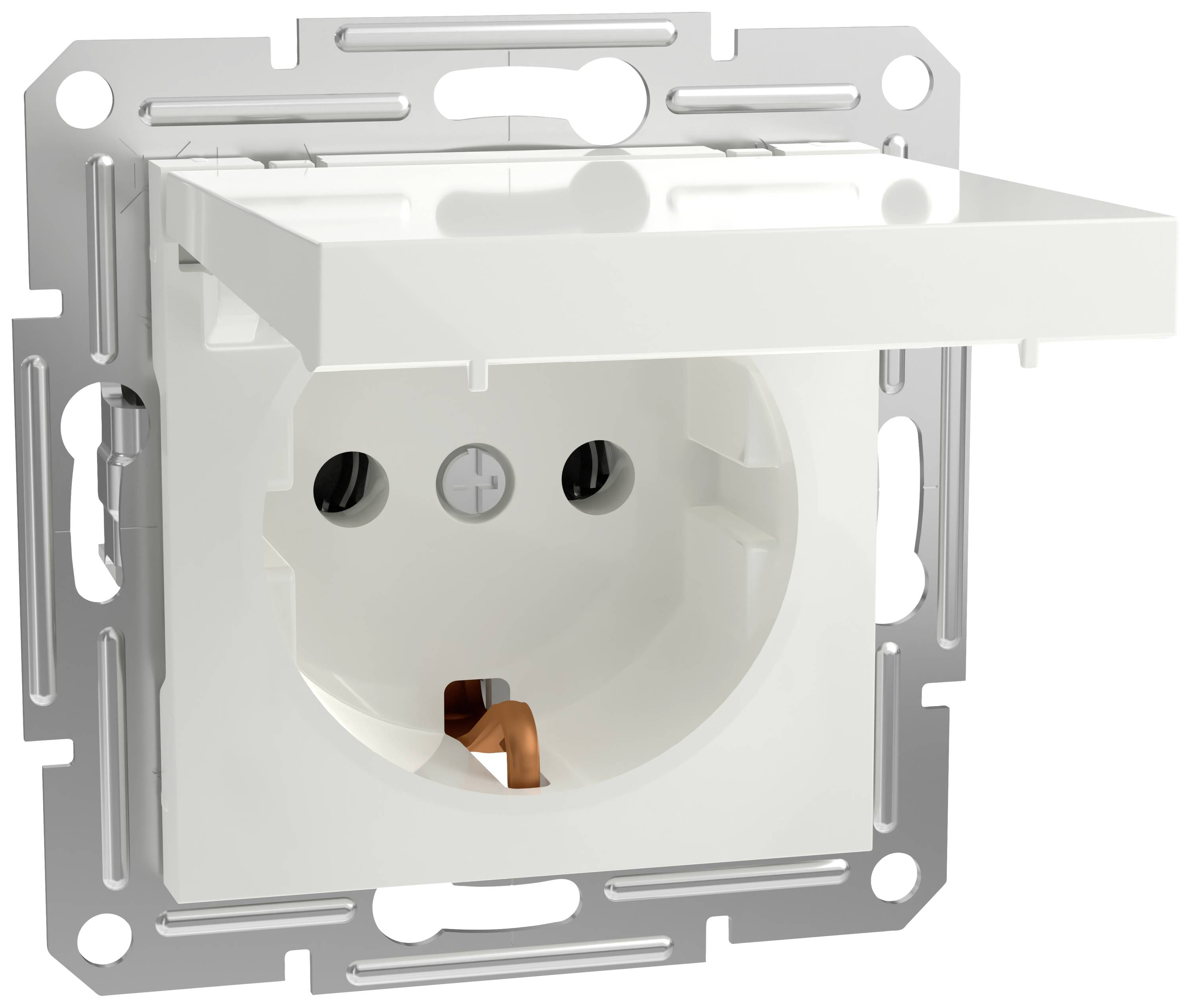

Biela zásuvka s výklopným krytom, zabudovaná v kovovom držiaku. Kryt je čiastočne otvorený.

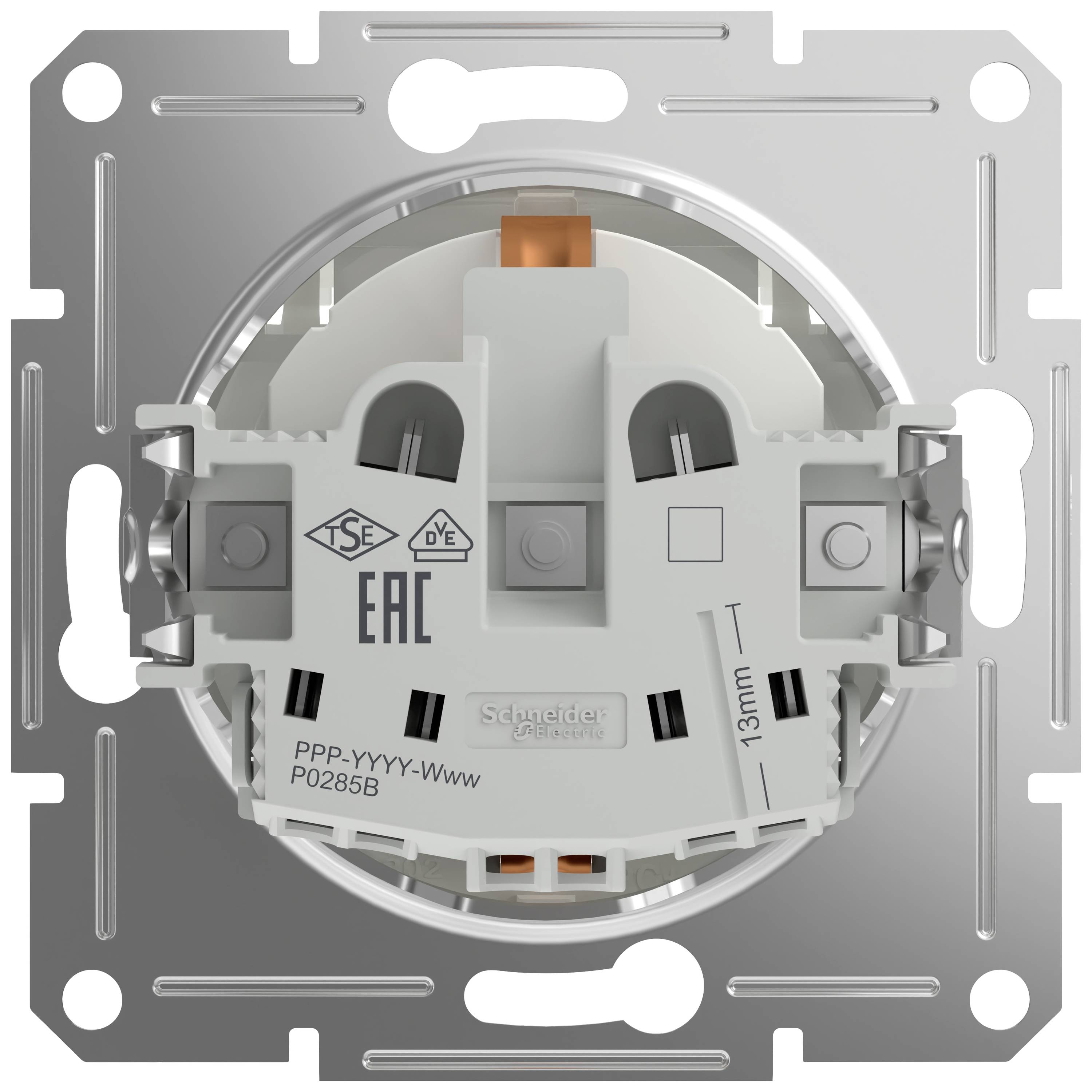

Strieborný rámik prepínača s viacerými certifikačnými značkami, napríklad 'EAC' a 'TSE'. Skrutkové pripojenia a oranžová komponenta viditeľné.

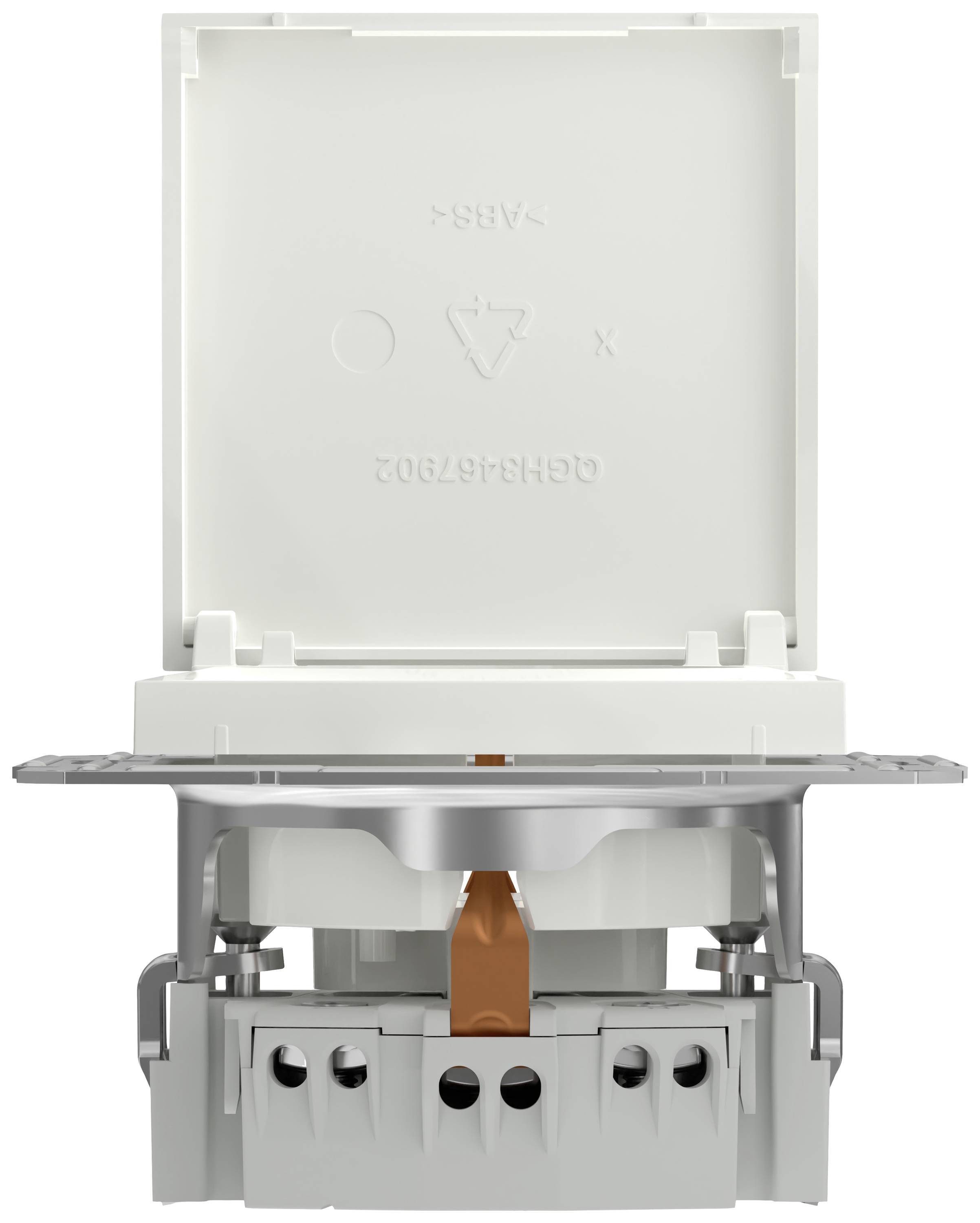

Elektrická zásuvka v bielej farbe, otvorená, zobrazuje vnútorný mechanizmus s pripojeniami káblov.

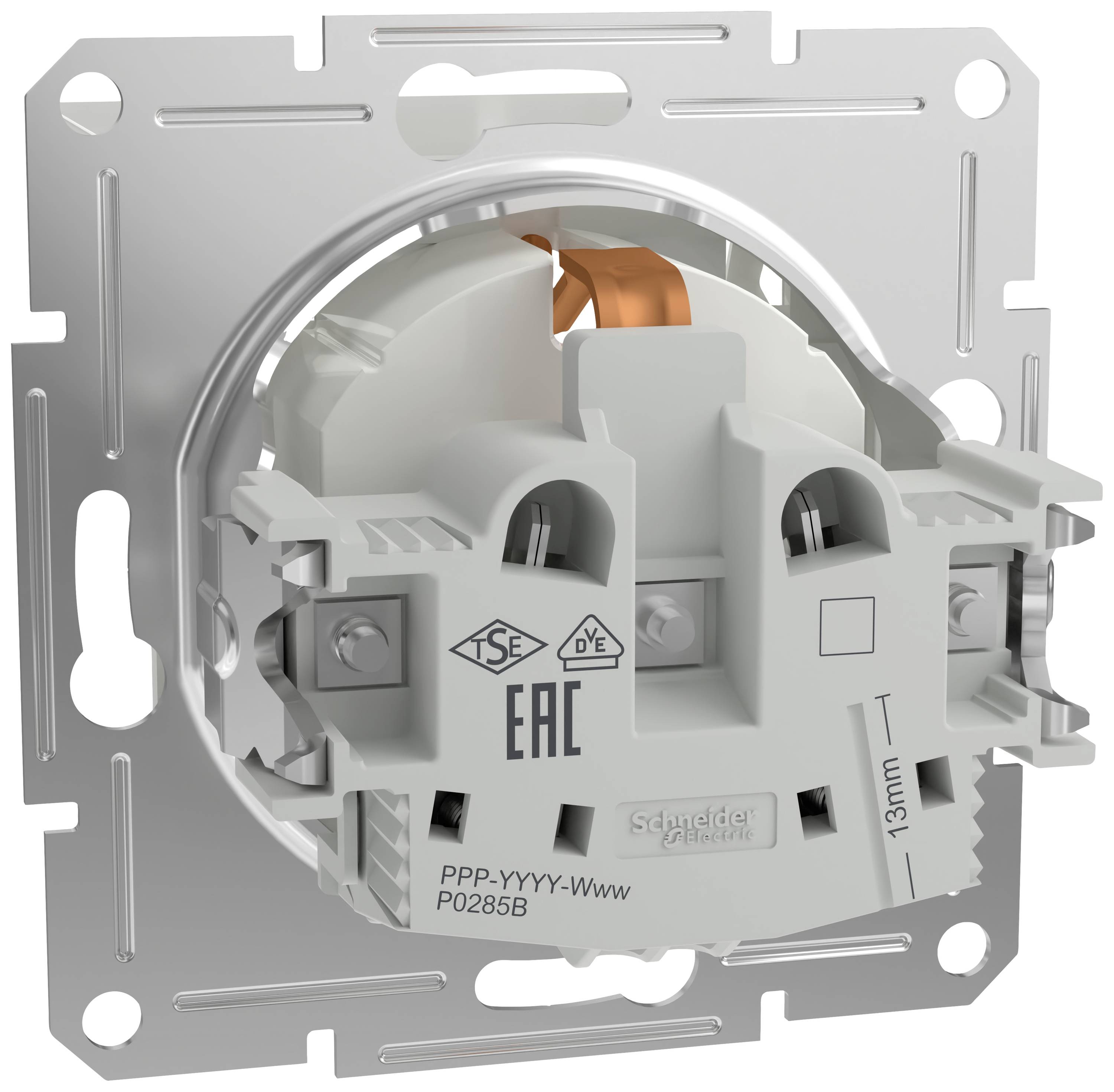

Zadná strana vypínača so strieborným kovovým rámikom a bielymi plastovými komponentmi, viditeľné viaceré pripojenia.

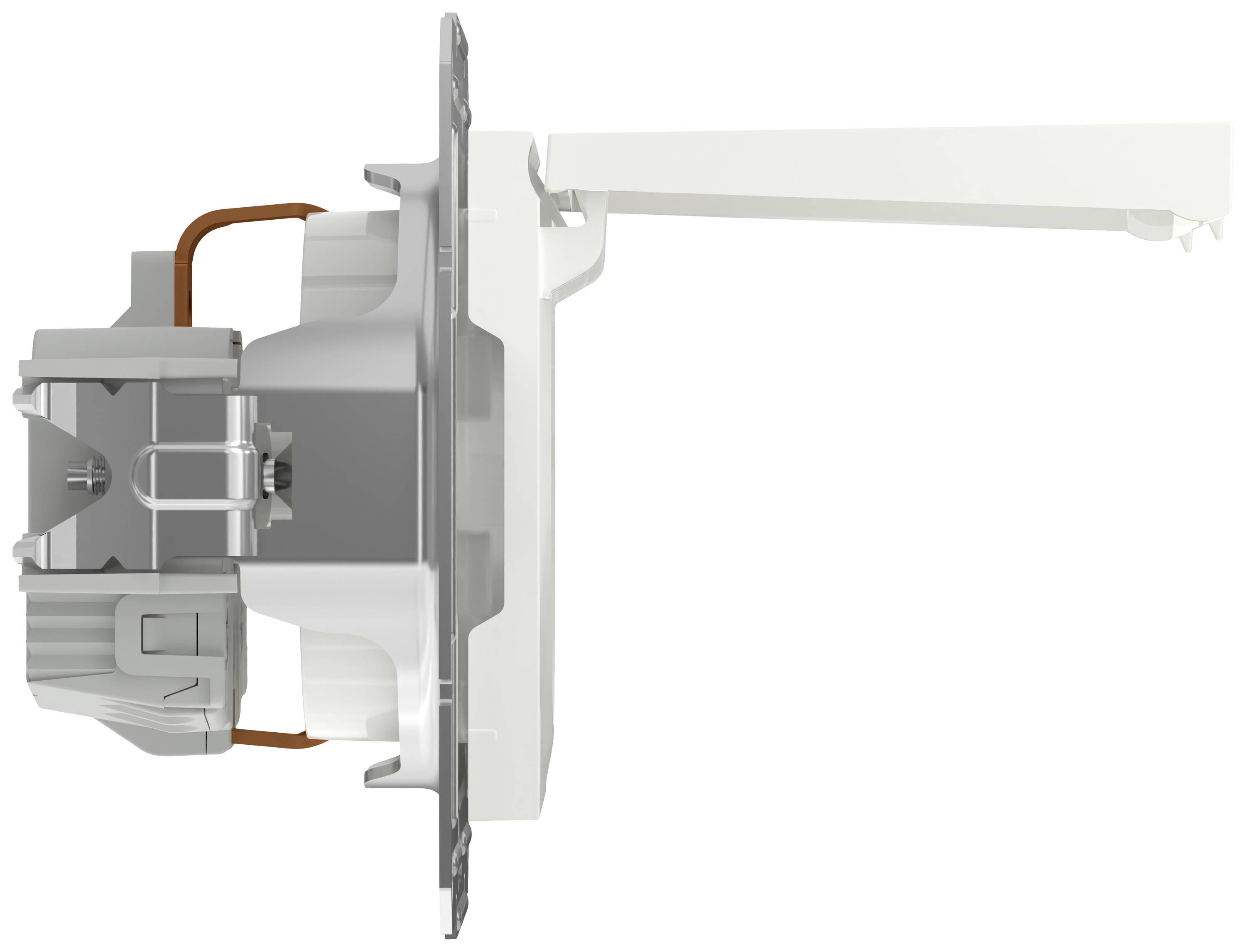

Pohľadový rez zložitou mechanickou súčiastkou s kovovými a plastickými prvkami, pravdepodobne nosná konzola alebo upevňovacia jednotka.

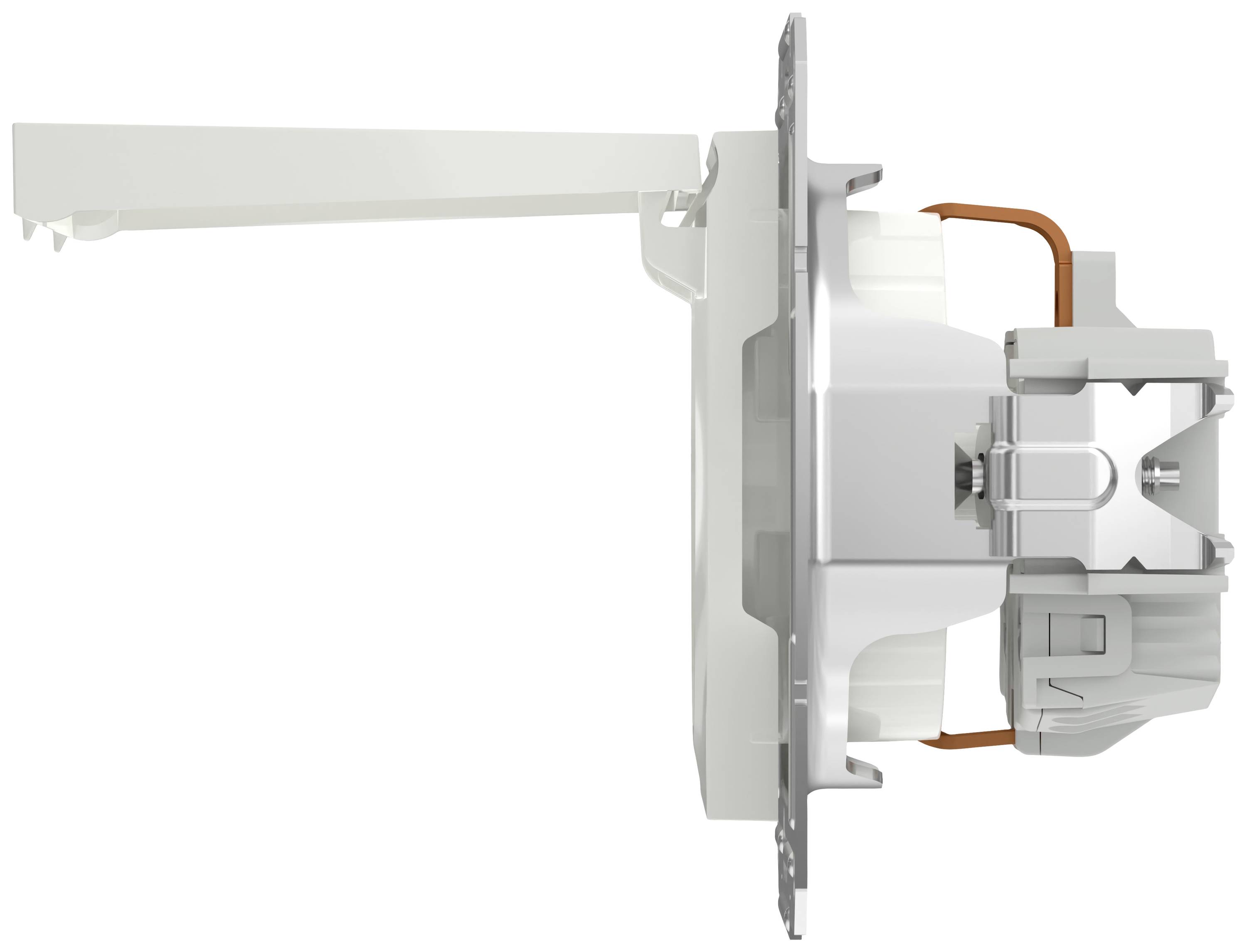

Pohľad z bočnej strany technického zariadenia s bielymi a oranžovými komponentmi. Zobrazuje káblové pripojenia a kovové upevnenia.

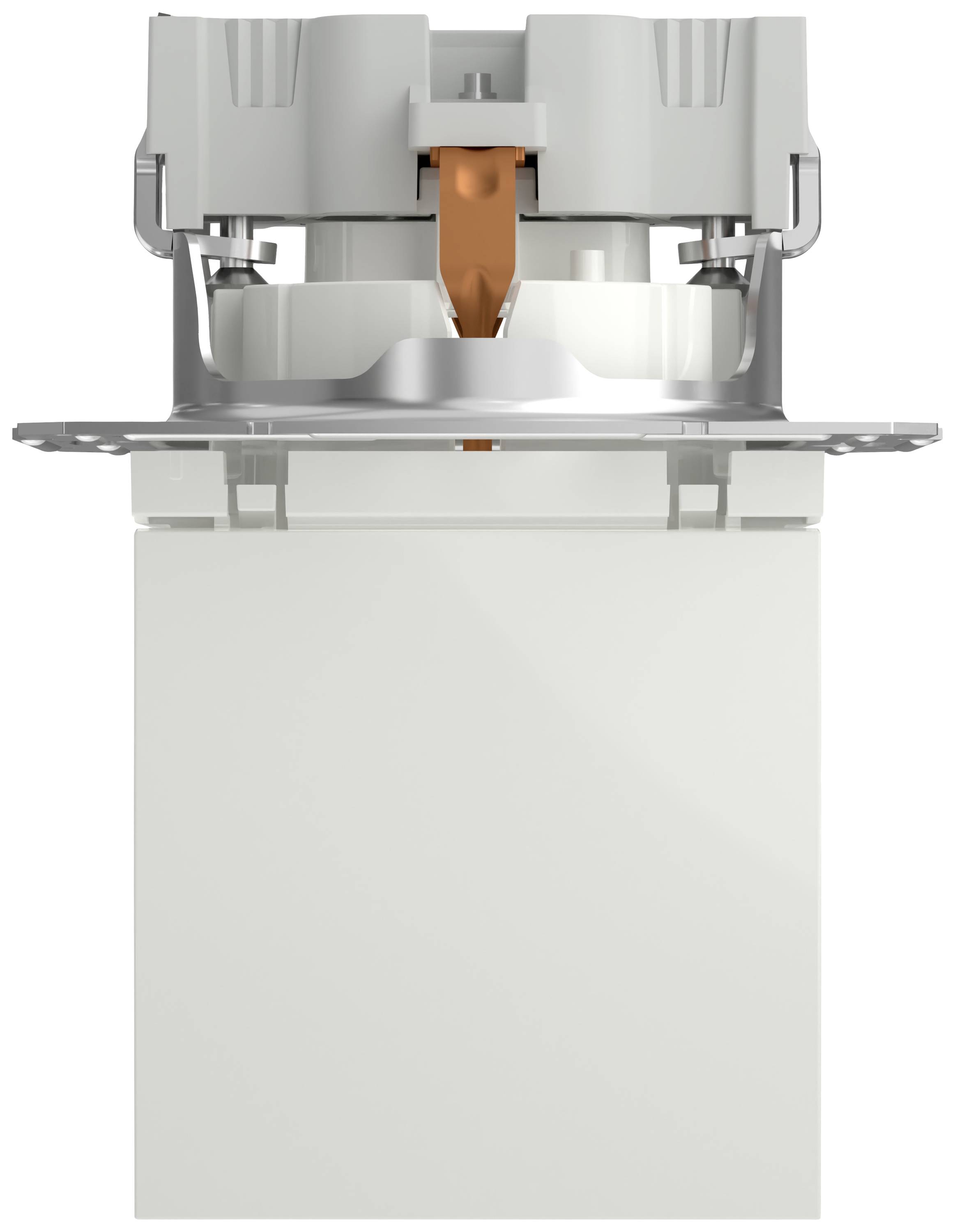

Biely, obdĺžnikový stropný reflektor s nastaviteľným otočným prvkom.

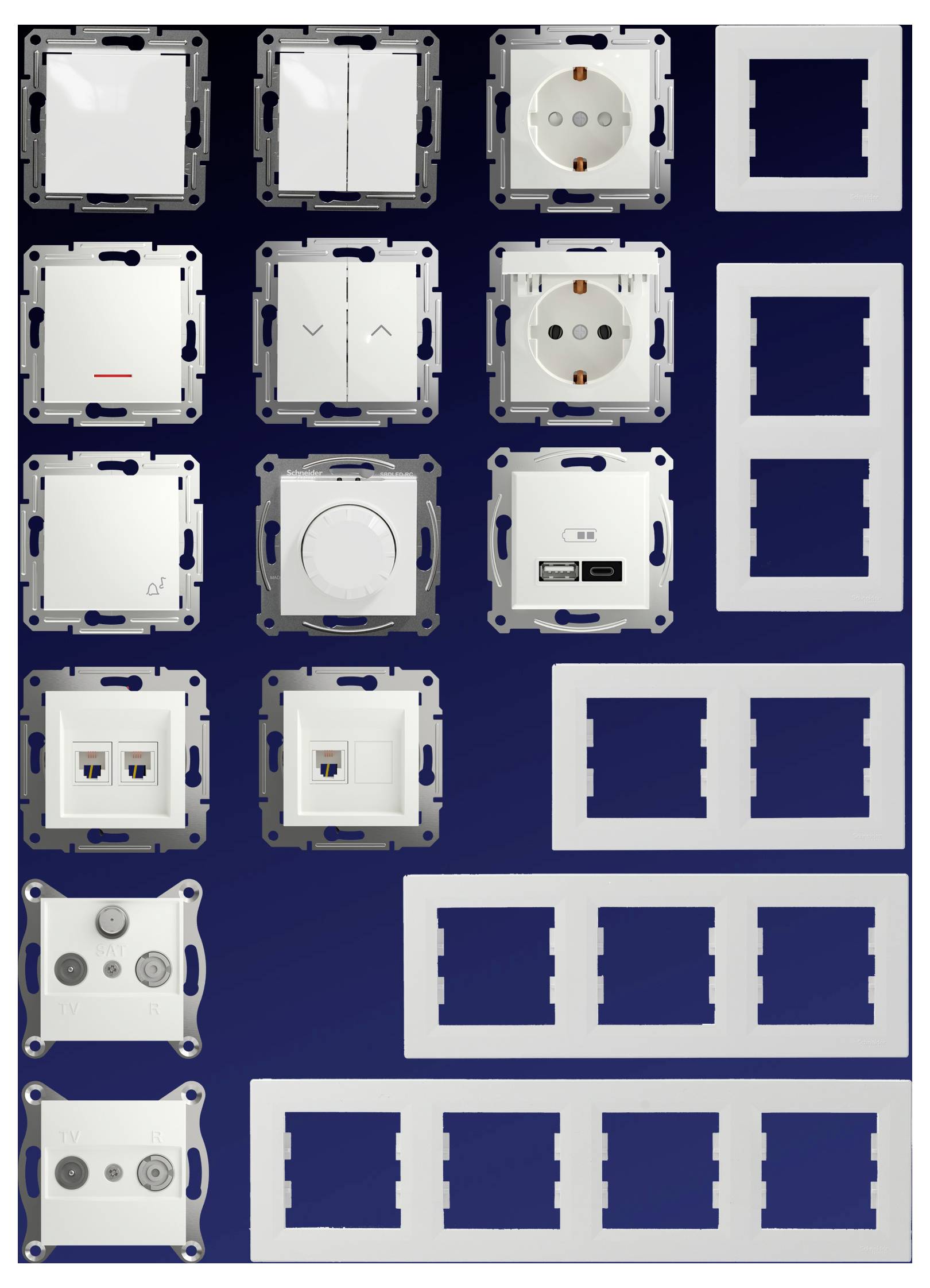

Rôzne príklady bielych krytiek stmievačov, zásuviek a vypínačov usporiadané v mriežke na tmavom modrom pozadí.

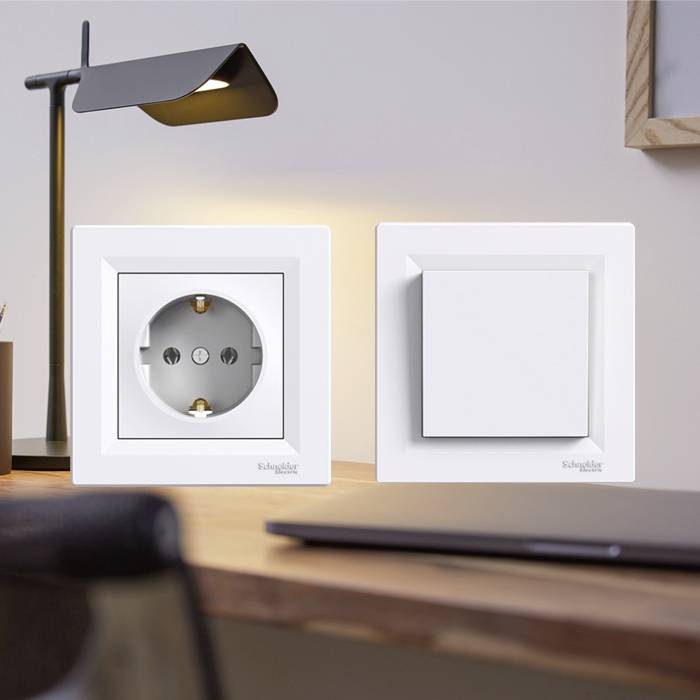

Biela zásuvka a vypínač sú namontované na stene nad dreveným písacím stolom. Vedľa nich stojí lampa.

Pár stojí vedľa rebríka, vedľa neho je rad zásuviek a vypínačov. Text: 'Dizajn vypínačov Asfora: Všetky funkcie, ktoré potrebuješ.'

Jednoduchý výber len s 2 komponentmi: mechanizmus a rámček, v jednoitej až štvoritej verzii.

1/12

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Zásuvka Schneider Electric Asfora SCHUKO 16A s výklopným krytom, bezpečnostná zásuvka, zapustená zásuvka, skrutkové svorky, biela

Vysokokvalitná zásuvka s ochranným kontaktom od spoločnosti Schneider Electric zo série Asfora
S menovitým prúdom 16 A je ideálny na použitie v domácnostiach, kanceláriách a iných priestoroch.
Vybavená praktickým výklopným krytom, ktorý chráni zásuvku pred prachom, nečistotami a kontaktom. To zaisťuje dodatočnú bezpečnosť a predlžuje životnosť zásuvky.
Bezpečnostná zásuvka spĺňa všetky súčasné bezpečnostné normy a ponúka spoľahlivú ochranu pred úrazom elektrickým prúdom a skratom.
Jednoduchá inštalácia a možnosti pripojenia podľa bežných elektrických noriem
Kompatibilné s rôznymi typmi kabeláže a aplikáciami
Elegantný biely dizajn série Asfora zaisťuje estetický vzhľad zdroja a dobre sa hodí do rôznych štýlov interiéru.
Certifikácia VDE: Spĺňa vysoké bezpečnostné štandardy podľa noriem VDE
Jednoduchý výber iba s 2 komponentmi (vložka + rám)

Technické parametre

Prevedenie: Zásuvka Schneider Electric Asfora SCHUKO 16A s výklopným krytom, bezpečnostná zásuvka, zapustená zásuvka, skrutkové svorky, biela

Funkcia: zásuvka s viečkom

Kategória výrobku: spínací program

Séria nástenných vypínačov: Asfora

Farba: Signálna biela (RAL 9003)

Menovité napätie: 250 V/AC

Menovitý prúd: 16 A

Spínací výkon: 3680 W

: IP20

Obsah: 1 ks

Materiál: ABS

Norma VDE: 0620-1

Na stiahnutie

Datasheet

Datasheet 2997237 Schneider Electric zásuvka s viečkom Asfora Signálna biela (RAL 9003) EPH3170121D

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2997237 Schneider Electric zásuvka s viečkom Asfora Signálna biela (RAL 9003) EPH3170121D

Popis

Toto zariadenie Schneider Electric je zásuvka 16 A/230 VAC s krytom z dizajnovej rady Asfora, bez rámu v bielej farbe. Konfigurácia pólov zásuvky tejto zásuvky je 2P + E bočné uzemnenie s krytom. Zariadenie je pripevnené pomocou skrutiek alebo pazúrov. Táto zásuvka s vekom slúži pre vašu bezpečnosť, najmä vašich detí. Jeho prevádzkové napätie je 250 VAC a menovitý prúd je 16 A. Výkonový rozsah tohto zariadenia je 3680 W. Toto zariadenie umožňuje zapustenú montáž. Rozmery sú (Š) 71 mm x (V) 71 mm x (H) 42 mm a hĺbka projekcie je 10 mm. Váži 73 g. Farba tohto zariadenia je biela (RAL 9003) s lesklým povrchom. Je vyrobený z ABS (akrylonitrilbutadiénstyrén). Dosahuje triedu ochrany IP20. Asfora obsahuje elegantné ovládače vypínačov a zásuviek, stmievače osvetlenia interiéru a priestorov, rolety a zásuvky pre TV/R/SAT, napájanie, dáta a USB. Všetky produkty Asfora spĺňajú najnovšie štandardy a sú vyrobené z robustných materiálov, ktoré vydržia každodenné používanie po mnoho rokov. Zariadenie tiež spĺňa normu IEC 60884-1. Získala tiež certifikáty TSE a VDE.
Kompletné zariadenie pozostávajúce z podomietkovej vložky s predným krytom (viď foto produktu). Zariadenie je potrebné doplniť rámom Asfora (biely).

Tento text bol preložený strojovo.

Rozsah dodávky

Kompletné zariadenie: vložka pod omietku s predným krytom.

Rady

Bezpečnostný komponent - Inštaláciu môžu vykonať iba kvalifikovaní remeselníci

Požiadavky na systém

1-komorový rám, Asfora biela: EPH5800121D
2-násobný rám, horizontálny, Asfora biela: EPH5800221D
3-násobný rám, horizontálny, Asfora biela: EPH5800321D
4-násobný rám, horizontálny, Asfora biela: EPH5800421D
2-násobný rám, vertikálny, Asfora biela: EPH5810221D
3-násobný rám, vertikálny, Asfora biela: EPH5810321D
Záslepka, Asfora biela: EPH5670121D
