Siemens 3NP11231CA20 výkonový odpínač poistky 3-pólové 160 A 690 V/AC 1 ks

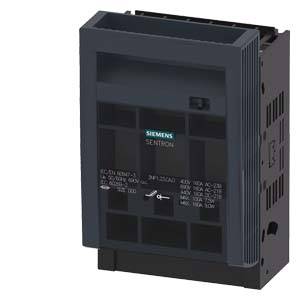

Výkonový vypínač v priemyselnom štýle s čiernym krytom, viditeľným názvom výrobcu. Používa sa v elektrických rozvádzačoch.

Ilustračný obrázok

Schéma zapojenia s tromi spínačmi v jednom rade, očíslovanými ako 1-2, 3-4 a 5-6. Všetky spínače sú rovnako orientované.

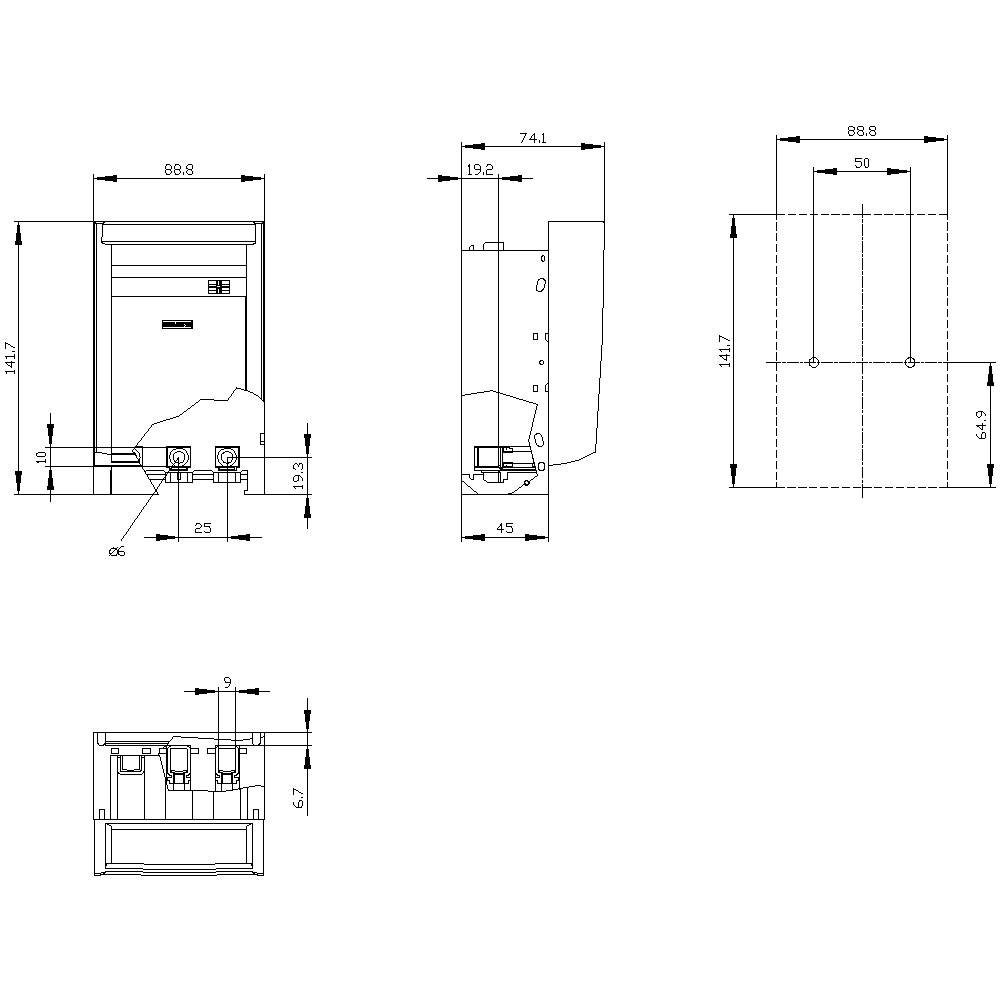

Technický výkres zariadenia s rozmermi v mm. Predný, bočný a horný pohľad zobrazujú detaily a pozície prípojok.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Pólov

Menovitý prúd - filter

160 A

Prevedenie

Úroveň krytu 45 mm

Spĺňa RoHS

áno

Datasheety: (PDF)

Doručenie: Ut 13. 10.

6 Ks

Počet

Celkom (52,02 € / kus)

52,02 €

bez DPH.

Už len 6 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Stupeň krytia: IP20, IP30, IP40
Impulzné výdržné napätie: 8 kV
Teplota okolia: -25 ° C - +55 ° C
Izolačné napätie: 1000 V
mechanická životnosť: 2000
Spôsob montáže: montážna doska
Dizajn elektrického pripojenia: svorkovnica
Strata výkonu: 42 W

Prevedenie: Úroveň krytu 45 mm

Kategória výrobku: výkonový odpínač poistky

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (d x š x v) 150 cm x 88.8 mm x 141.7 mm

Obsah: 1 ks

Menovitý prúd: 160 A

Menovitý prúd - filter: 160 A

Menovité napätie: 690 V/AC

Šírka: 88.8 mm

V: 141.7 mm

Dĺžka: 150 cm

Hĺbka: 74.1 mm

: Other

: 125 A

: 3

: 80 kA

: IP40

: NH000

: NIE

: Frame clamp

: NIE

: Cover grip

: NIE

: ÁNO

: ÁNO

: NIE

: NIE

: 690 V

: NIE

: NIE

: Front side

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741205 Siemens 3NP11231CA20 výkonový odpínač poistky 3-pólové 160 A 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741205 Siemens 3NP11231CA20 výkonový odpínač poistky 3-pólové 160 A 690 V/AC 1 ks

Popis

SENTRON, poistkový odpínač 3NP1, 3-pólový, NH000, 160 A, na povrchovú montáž a montáž na montážnu dosku, krabicová svorkovnica, výška krytu 45 mm. Poistkový odpínač 3NP do 630 A so zvýšenou ochranou osôb a systému a pohodlnou pripojovacou technológiou. Poistkové odpínače chránia priemyselné alebo infraštruktúrne systémy pred preťažením a skratmi a sú vhodné na použitie v rôznych odvetviach. Štandardná ochrana proti dosahu a dotyku, ktorá je súčasťou novej série Sentron 3NP1, zabraňuje používateľovi dotýkať sa živých častí pri inštalácii prípojnicových systémov, a to aj pri prístupe k nim zozadu. Okrem toho môže používateľ ľahko identifikovať nainštalované poistky cez veľké priezory. Poistkové odpínače Siemens 3NP sa vyznačujú: 1. Vysoká flexibilita vďaka modulárnemu dizajnu a konzistentnému príslušenstvu. 2. Vhodné pre montáž na podlahu, na DIN lištu a na systém prípojníc Siemens 8US 3. Funkcia elektronického monitorovania poistiek vrátane monitorovania siete. 4. Päť veľkostí od 100 A do 630 A až po stupeň krytia IP40. 5. Rýchla a bezpečná prestavba pre horný/dolný káblový vývod. 6. Možné flexibilné spínacie časy pomocného spínača (súčasné alebo predbiehajúce). 7. Možnosť uzamknutia a zapečatenia.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
