Siemens 3NP11311CA14 výkonový odpínač poistky Veľkosť poistky = 00 160 A 240 V/AC, 120 V/DC 1 ks

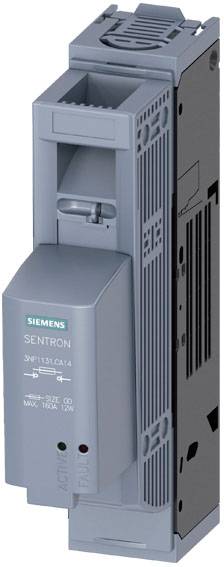

Šedo-modrý elektrický istič Siemens s modelom 'Sentron', stojaci, s pripojovacou a kontrolnou lampou.

Ilustračný obrázok

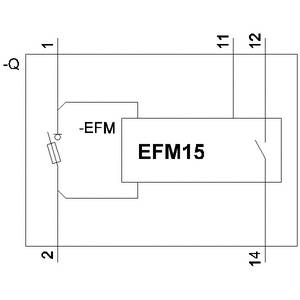

Schéma zapojenia elektrického zariadenia EFM15 so svorkami a označeniami pre tok elektrického prúdu. Obsahuje technické a elektronické symboly.

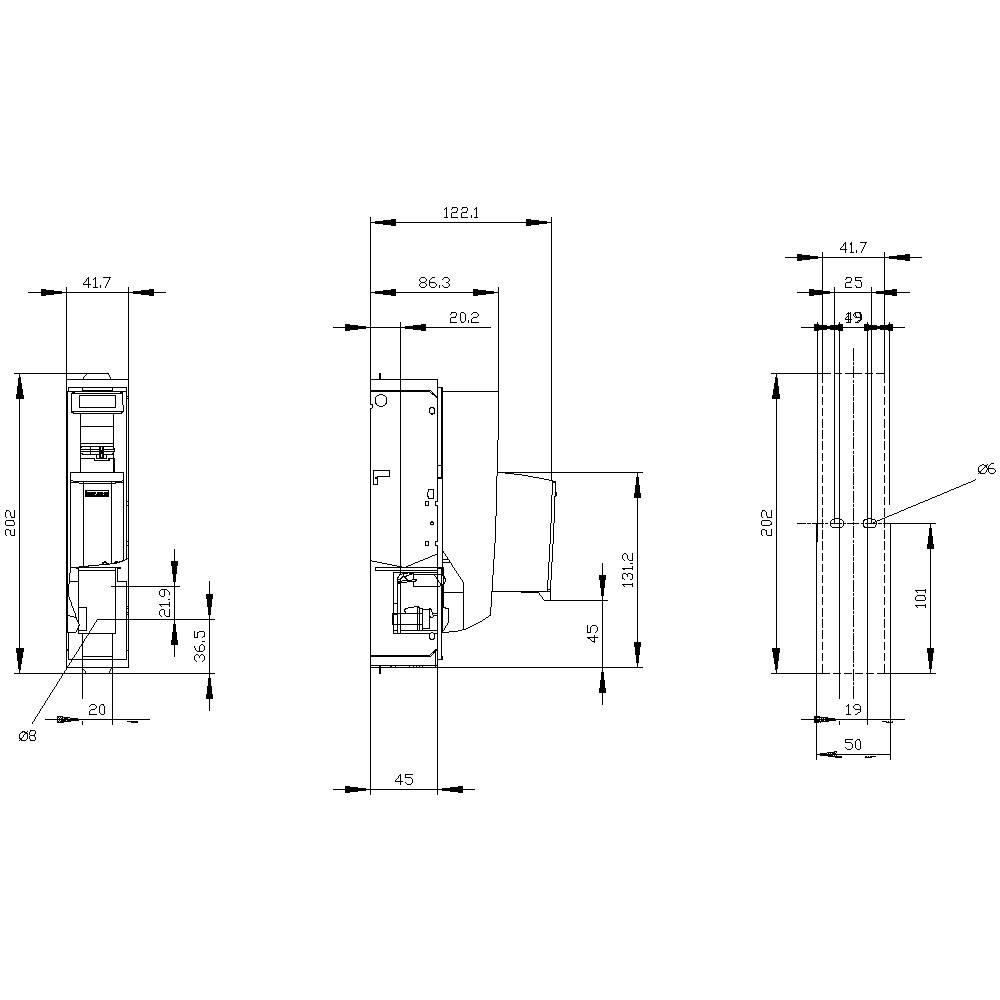

Technický výkres elektrického komponentu s tromi pohľadmi: čelný, bočný a pohľad zhora, s podrobnými rozmermi.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Veľkosť poistky

Pólov

Menovitý prúd - filter

160 A

Prevedenie

Úroveň krytia 45 mm

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Set(y)

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Návrh elektrickej prípojky / pre hlavný okruh: prípojnicová prípojka
Typ technológie pripojenia: ploché pripojenie
Verzia ovládacieho prvku: rukoväť krytu
Verzia kontroly poistiek: elektronická EFM15
Uťahovací moment / so skrutkovým spojom / minimálne: 10 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 12 Nm
Prevedenie zariadenia: pre montáž a inštaláciu na montážnu dosku
Veľkosť oddeľovača: 00 a 000
Typ montáže: montáž na podlahu
Vhodnosť na použitie / odpínač záťaže: áno
Vhodnosť na použitie / bezpečnostný spínač: áno
Vhodnosť prepínača na použitie / údržbu / opravu: áno
Montážna poloha: horizontálna/vertikálna
Mechanická životnosť (spínacie cykly) / typická: 2000
Poloha / ovládacieho prvku: vpredu
Vlastnosti produktu/uzamykanie: áno
Komponent produktu / indikátor vypnutia: áno
Vlastnosti produktu / plombovateľné: áno
Funkcia produktu / monitorovanie poistiek: áno
Rozšírenie produktu / pomocný spínač: áno
Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
Trieda ochrany IP: IP40
Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP40
Stupeň krytia IP / so zapnutým vypínačom / bez krytu alebo krytu káblového oka: IP30
Stupeň krytia IP / otvorené: IP20
Odolnosť proti prepätiu: 8kV
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: 55 °C
Strata výkonu / maximum: 17 W
Stupeň znečistenia: 2
Izolačné napätie: 690V
Prierez pripojiteľného vodiča / pre hlavné kontakty / lanko / minimálne: 2,5 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / lanko / maximálne: 95 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / minimálne: 2,5 mm²
Pripojiteľný prierez vodiča / pre hlavné kontakty / plný alebo lankový / maximálne: 95 mm²
Typ pripojiteľných prierezov vodičov / laminovaných vodičov / maximálne: 24 x 12 mm

Prevedenie: Úroveň krytia 45 mm

Kategória výrobku: výkonový odpínač poistky

Veľkosť poistky: 00

Pólov: 1

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 41.8 x 202 x 126.1 mm

Obsah: 1 ks

Menovitý prúd: 160 A

Menovitý prúd - filter: 160 A

Menovité napätie: 240 V/AC
120 V/DC

Šírka: 41.8 mm

V: 202 mm

Hĺbka: 126.1 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2864059 Siemens 3NP11311CA14 výkonový odpínač poistky Veľkosť poistky = 00 160 A 240 V/AC, 120 V/DC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864059 Siemens 3NP11311CA14 výkonový odpínač poistky Veľkosť poistky = 00 160 A 240 V/AC, 120 V/DC 1 ks

Popis

SENTRON, 3NP1 poistkový odpínač, 1-pólový, NH00, 160 A, pre montáž a inštaláciu na montážnu dosku, ploché pripojenie, kontrola poistiek, elektronika EFM15, krycia výška 45 mm

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
