Siemens 3NP11431DA11 výkonový odpínač poistky s mechanickým ukazovateľom zaistenia Vhodné pre veľkosť poistky 000 - 4 3-

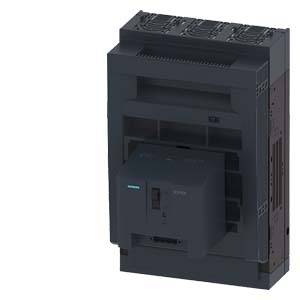

'Výkonový spínač v čiernom puzdre s centrálnym spínačom, rozpoznateľný z bočnej perspektívy.'

Ilustračný obrázok

'Schematické znázornenie blokového diagramu s MFM štítkom v strede a očíslovanými čiarami a blokmi okolo diagramu.'

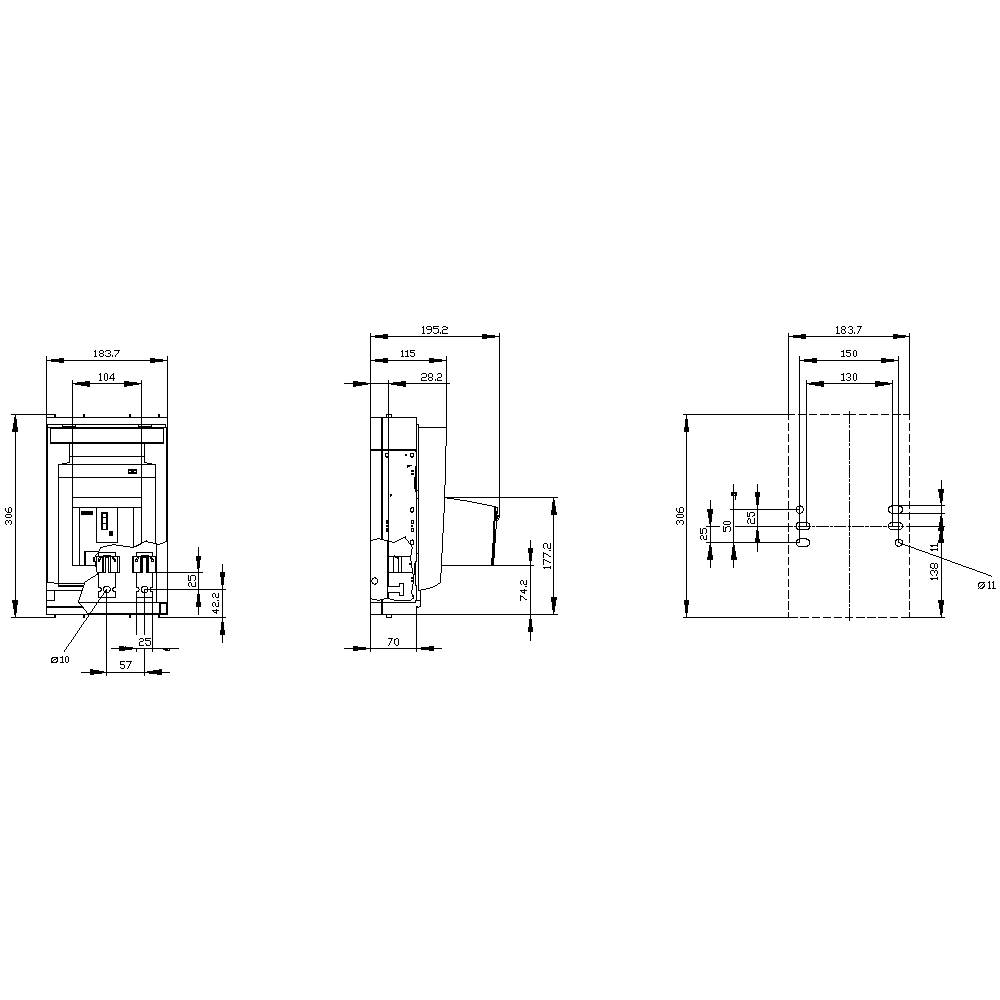

Technický výkres elektrického spínača s rozmermi v milimetroch, vrátane pohľadu spredu, z boku a zhora, vrátane montážnych pokynov.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Pólov

Menovitý prúd - filter

250 A

Prevedenie

Úroveň krytu 70 mm

Spĺňa RoHS

áno

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (280,49 € / kus)

304,17 €

-8 %

280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Stupeň krytia: IP20, IP30, IP40
Impulzné výdržné napätie: 8 kV
Teplota okolia: -25 ° C - +55 ° C
Izolačné napätie: 1000 V
mechanická životnosť: 1600
Spôsob montáže: montážna doska
Návrh elektrického pripojenia: železničné pripojenie
Strata výkonu: 93 W

Prevedenie: Úroveň krytu 70 mm

Kategória výrobku: výkonový odpínač poistky

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (d x š x v) 70 x 183.7 x 306 mm

Obsah: 1 ks

Menovitý prúd: 250 A

Menovitý prúd - filter: 250 A

Prevedenie: s mechanickým ukazovateľom zaistenia

Menovité napätie: 690 V/AC

Vhodné pre: veľkosť poistky 000 - 4

Šírka: 183.7 mm

V: 306 mm

Dĺžka: 70 mm

Hĺbka: 192.8 mm

: Other

: 250 A

: 3

: 80 kA

: IP40

: NH0, NH1

: NIE

: Rail connection

: NIE

: Cover grip

: NIE

: ÁNO

: ÁNO

: NIE

: NIE

: 690 V

: ÁNO

: NIE

: Front side

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1742368 Siemens 3NP11431DA11 výkonový odpínač poistky s mechanickým ukazovateľom zaistenia Vhodné pre veľkosť poistky 000 - 4 3-

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742368 Siemens 3NP11431DA11 výkonový odpínač poistky s mechanickým ukazovateľom zaistenia Vhodné pre veľkosť poistky 000 - 4 3-

Popis

SENTRON, poistkový odpínač 3NP1, 3-pólový, NH1, 250 A, pre povrchovú montáž a inštaláciu na montážnu dosku, ploché pripojenie, monitorovanie poistiek: elektromechanické, úroveň krytu 70 mm Poistkový odpínač 3NP do 630 A s vylepšenou ochranou osôb a systému a pohodlnú technológiu pripojenia. Poistkové odpínače chránia systémy v priemysle alebo infraštruktúre pred preťažením a skratmi a sú vhodné pre medziodvetvové použitie. Ochrana proti dosahu a dotyku, ktorá je štandardne súčasťou novej série Sentron 3NP1, zabraňuje používateľovi dotýkať sa živých častí pri montáži systémov prípojníc, a to aj pri prístupe zozadu. Okrem toho môže užívateľ ľahko vidieť použité poistky cez veľké priehľadné okno. Hlavné vlastnosti poistkových odpínačov Siemens 3NP sú: 1. Vysoko flexibilné vďaka modulárnemu dizajnu a konzistentnému príslušenstvu. 2. Vhodné pre montáž na podlahu, DIN lištu a systém prípojníc Siemens 8US 3. Funkcia elektronického monitorovania poistiek vrátane monitorovania siete. 4. Päť veľkostí od 100 A do 630 A až po triedu ochrany IP40. 5. Rýchlejšia a bezpečnejšia konverzia pre káblový vývod nad / pod. 6. Možné flexibilné spínacie časy pomocného spínača (súčasne alebo dopredu). 7. Možnosť uzamknutia a zapečatenia. Pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle ponúka Siemens integrované portfólio ochranných, spínacích, meracích a monitorovacích zariadení, rozvodných dosiek, spínačov a zásuviek.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
