Siemens 3NP11631DA24 výkonový odpínač poistky Veľkosť poistky = 3 630 A 690 V/AC 1 ks

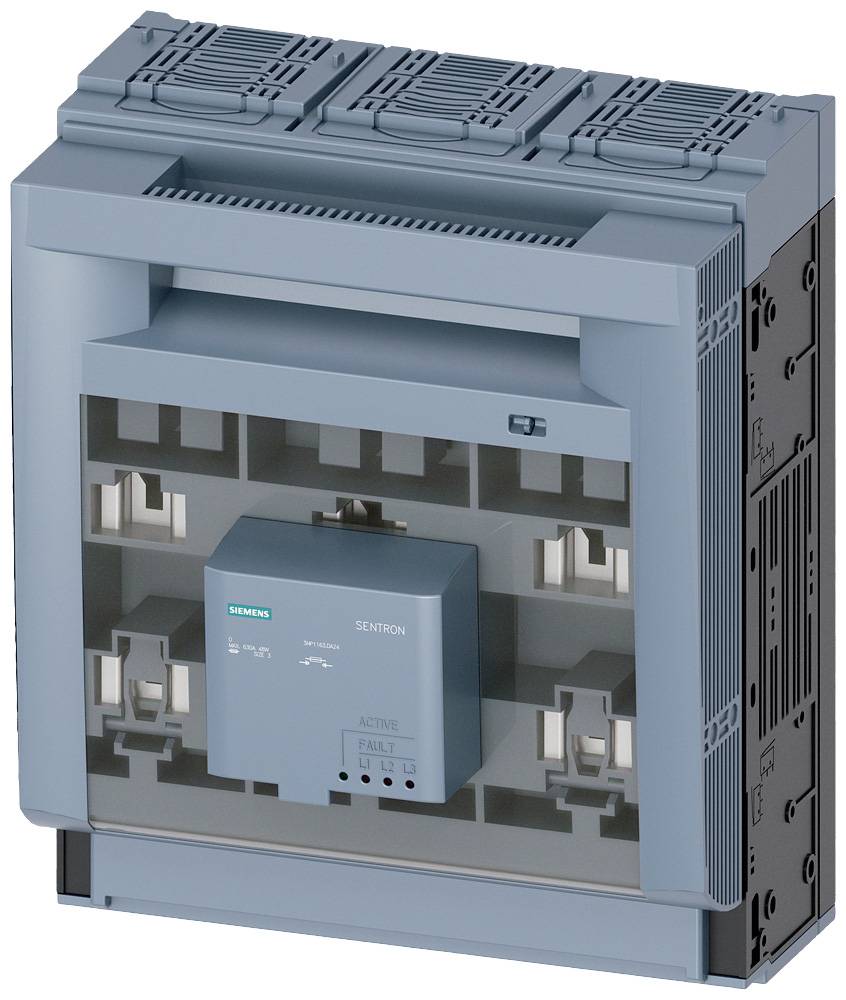

Elektrický výkonový vypínač v uzavretej polohe, sivej farby s vyberateľnými kontaktmi. Vpredu je rozpoznateľný názov značky.

Ilustračný obrázok

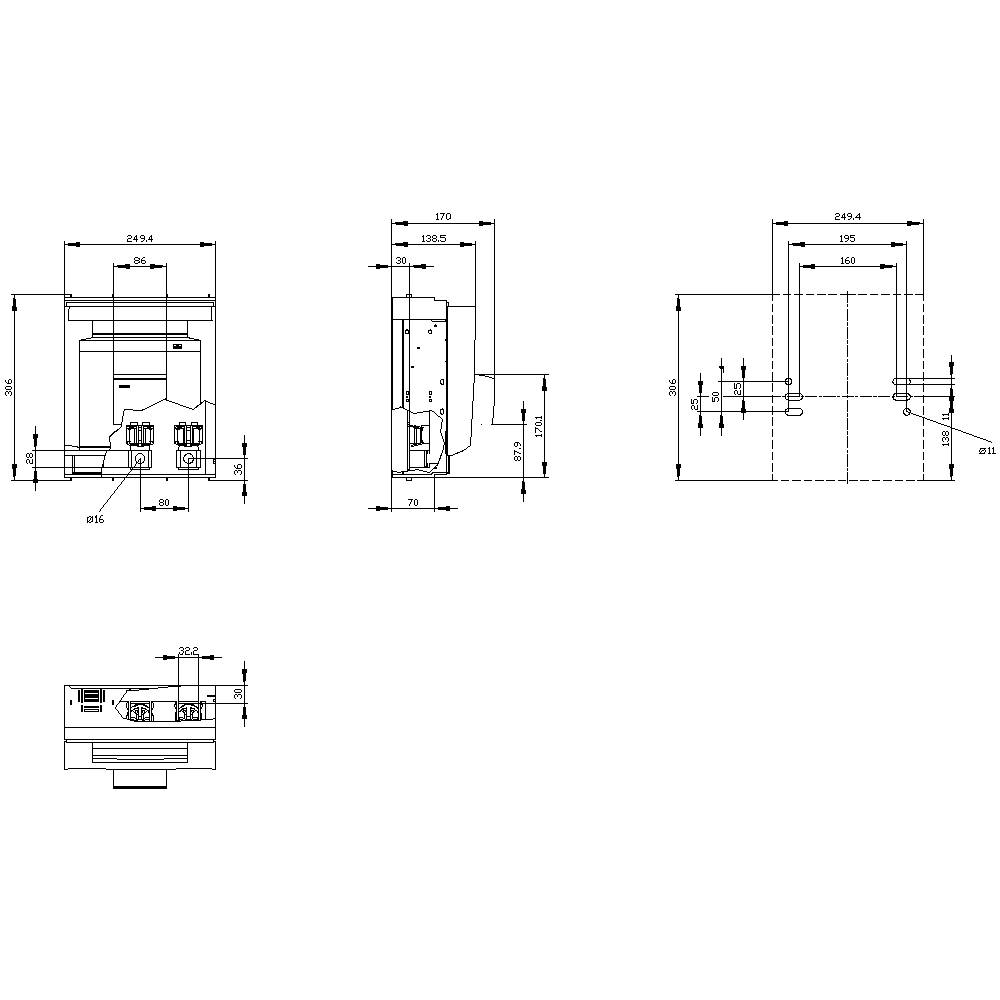

Technický výkres zariadenia s rozmermi v milimetroch. Zobrazuje predný, bočný a zadný pohľad s podrobnými rozmermi.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový odpínač poistky

Veľkosť poistky

Pólov

Menovitý prúd - filter

630 A

Prevedenie

Úroveň krytia 70 mm

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Set(y)

Celkom (378,05 € / kus)

378,05 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia základného typu: 3NP11
Typ upevnenia: montážna doska
Montážna poloha: horizontálna/vertikálna
Stupeň krytia: IP20, IP30, IP40
Teplota okolia počas prevádzky: -25 °C - +55 °C
Maximálna strata výkonu: 234 W
Verzia kontroly poistiek: elektronická EFM15
Návrh elektrickej prípojky pre hlavný obvod: krabicová svorka
Izolačné napätie: 690V
Poistkový systém: NH poistka
Odolnosť proti prepätiu: 8kV
Montáž na podlahu: áno
Mechanická životnosť (spínacie cykly) / typická: 1000
Uzamykanie: áno
Indikátor jazdy: áno
Utesniteľné: áno

Prevedenie: Úroveň krytia 70 mm

Kategória výrobku: výkonový odpínač poistky

Veľkosť poistky: 3

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 249.4 x 306 x 169.7 mm

Obsah: 1 ks

Menovitý prúd: 630 A

Menovitý prúd - filter: 630 A

Menovité napätie: 690 V/AC

Šírka: 249.4 mm

V: 306 mm

Hĺbka: 169.7 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2864100 Siemens 3NP11631DA24 výkonový odpínač poistky Veľkosť poistky = 3 630 A 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864100 Siemens 3NP11631DA24 výkonový odpínač poistky Veľkosť poistky = 3 630 A 690 V/AC 1 ks

Popis

SENTRON, 3NP1 poistkový odpínač, 3-pólový, NH3, 630 A, pre montáž a inštaláciu na montážnu dosku, krabicová svorka, monitorovanie poistiek, elektronika EFM15, krycia výška 70 mm

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
