Siemens 3RA2110-0KD15-1AP0 3RA21100KD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.

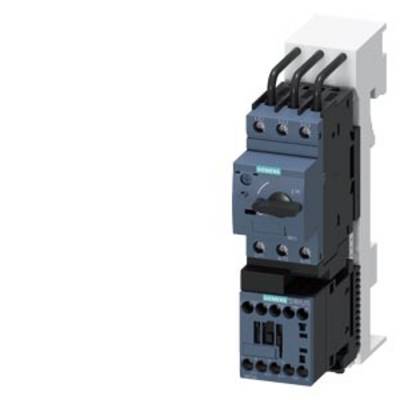

Elektrický výkonový istič s viacerými káblovými prípojkami, používaný na ovládanie a zabezpečenie elektrických obvodov v elektrických zariadeniach.

Ilustračný obrázok

Pohľad do vnútra otvorenej rozvodnej skrine vedľa okna pokrytého dažďovými kvapkami, so strojmi v pozadí.

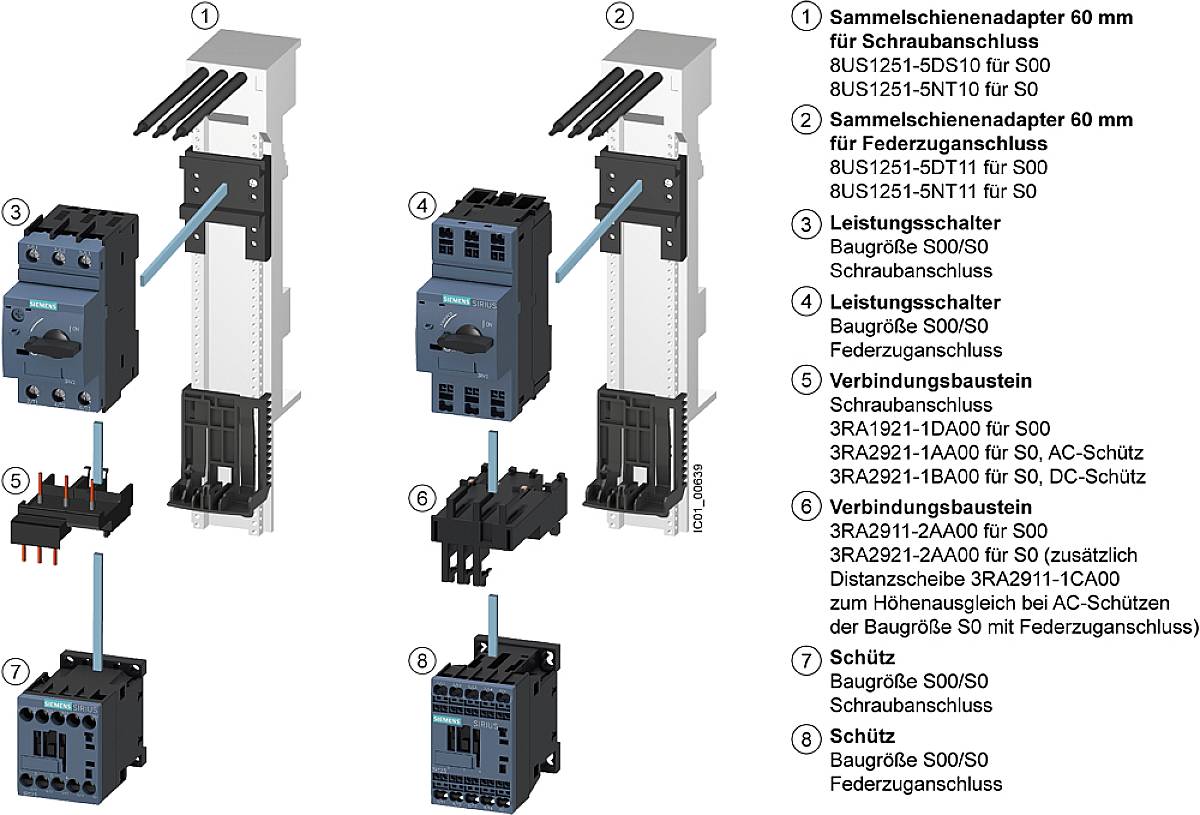

Znázornenie elektronických komponentov a ich usporiadanie na lište. Komponenty sú označené číslami a popiskami.

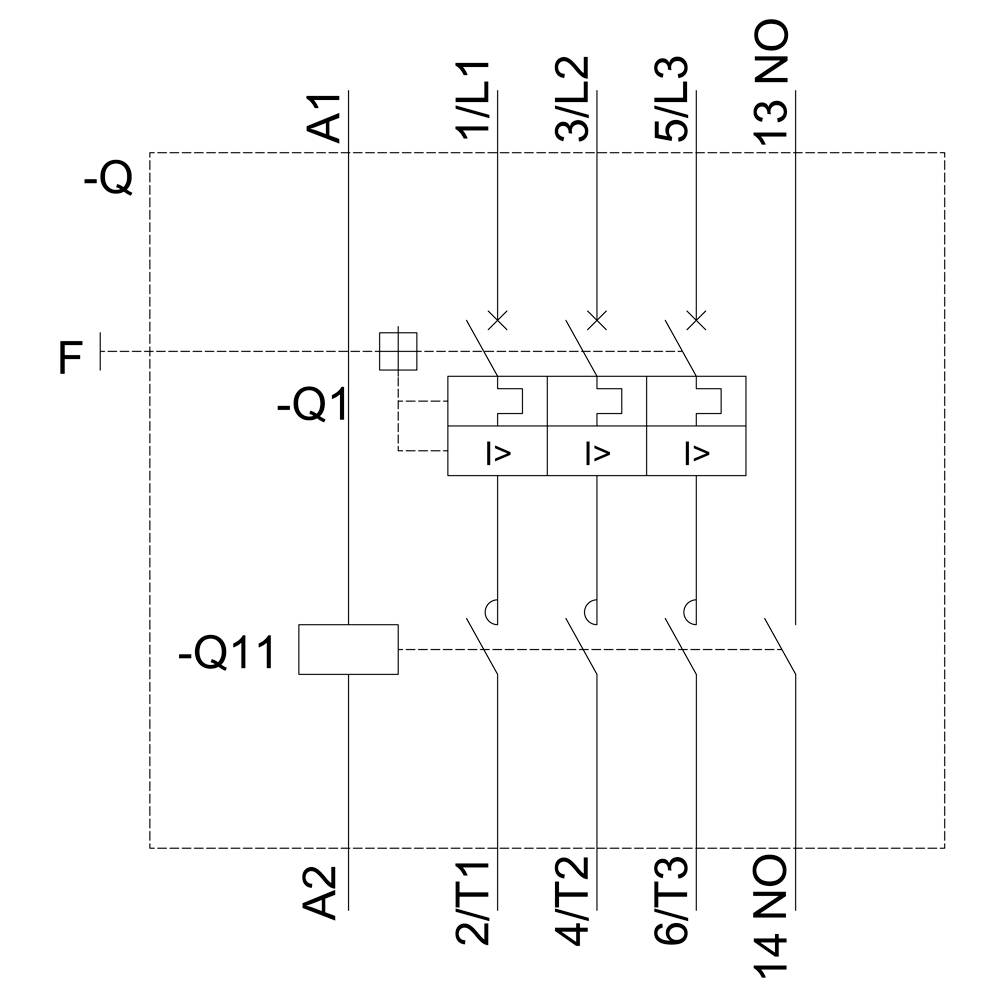

Diagram výkonového vypínača s pomenovanými svorkami: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO.

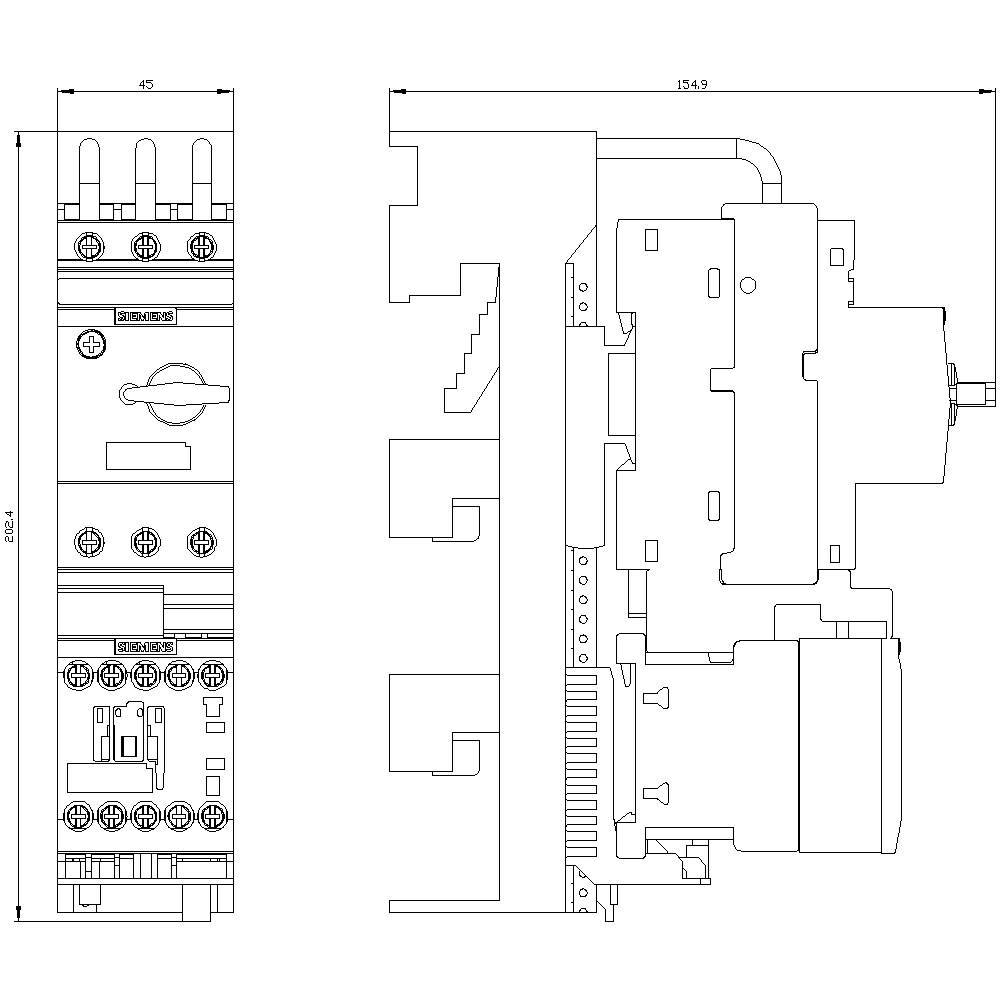

Technický výkres stykača: Pohľad spredu a z boku s podrobnými rozmermi a elektrickými prípojkami.

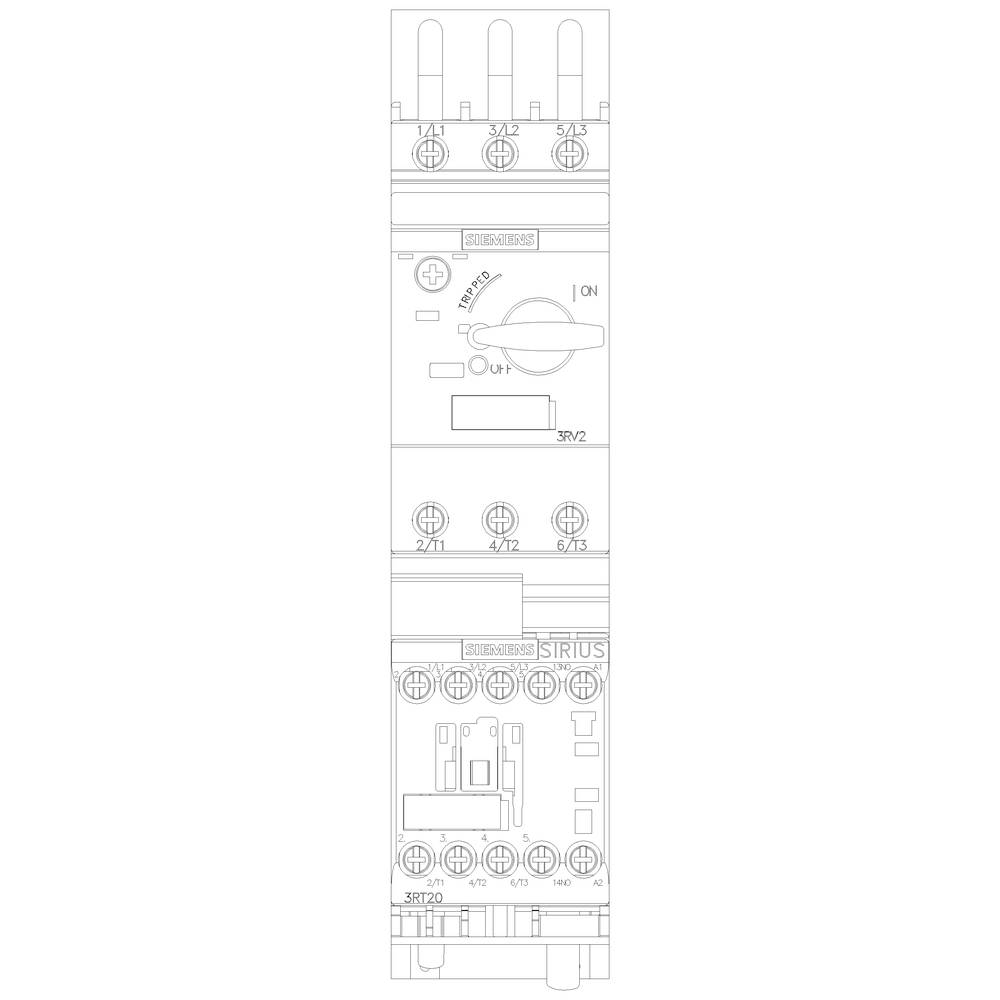

'Schéma elektrického komponentu so spínačmi a funkciami, podrobne označené názvom značky a technickými špecifikáciami.'

1/6

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (191,05 € / kus)

191,05 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S00
Pracovná frekvencia: 50/60 Hz

Napätie motora: 690 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 1.1 A

Výkon motora pri 400 V: 0.37 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA21100KD151AP0

Menovitý prúd: 1.1 A

Menovitý prúd - filter: 1.1 A

Typ: 3RA2110-0KD15-1AP0

Výkon motora pri 230 V / 400 V: 0.37 kW

Rozmer.: (š x v x h) 45 x 200 x 155 mm

Šírka: 45 mm

V: 200 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 203 mm

: 155 mm

: NIE

: 0.37 kW

: 1

: 1.25 A

: 0

: 0.9-1.25 A

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: 230-230 V

: 230-230 V

: IP20

: NIE

: NIE

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: AC

: Other

: 1.25 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Typ

Výkon motora pri 400 V

Výkon motora pri 230 V / 400 V

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1699285

200 mA

3RA2110-0CD15-1AP0

0.06 kW

Siemens 3RA2110-0EH15-1AP0 3RA21100EH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.09 kW 690 V Menovitý prúd 0.3 A

Objednávacie číslo:1699314

300 mA

3RA2110-0EH15-1AP0

0.09 kW

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1701701

200 mA

3RA2110-0BH15-1AP0

0.06 kW

Siemens 3RA2110-0FA15-1AP0 3RA21100FA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.12 kW 690 V Menovitý prúd 0.44 A

Objednávacie číslo:1704896

440 mA

3RA2110-0FA15-1AP0

0.12 kW

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743470

200 mA

3RA2110-0BA15-1AP0

0.06 kW

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 napájač pre spotrebiče 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743472

200 mA

3RA2110-0BD15-1AP0

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743473

200 mA

3RA2110-0BE15-1AP0

0.06 kW

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743476

200 mA

3RA2110-0CA15-1AP0

0.06 kW

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743540

200 mA

3RA2110-0CE15-1AP0

0.06 kW

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.06 kW 690 V Menovitý prúd 0.2 A

Objednávacie číslo:1743542

200 mA

3RA2110-0CH15-1AP0

0.06 kW

Na stiahnutie

Datasheet

Datasheet 1744437 Siemens 3RA2110-0KD15-1AP0 3RA21100KD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744437 Siemens 3RA2110-0KD15-1AP0 3RA21100KD151AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S00 0,90 ... 1,25 A 230 V AC skrutkové pripojenie pre systémy prípojníc 60 mm (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1S (stýkač) priamy spúšťač SIRIUS 3RA21 na ochranu a naštartovanie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
