Siemens 3RA2423-8XF32-1AL2 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kombinácia hviezda-trojuholník
Počet pólov
3-pólové
Menovité napätie
690 V/AC
Pripojenie
skrutkovací
Typ
3RA2423-8XF32-1AL2
Datasheety: (PDF)
Počet
Celkom (337,40 € / kus)
337,40 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ napätia: AC
- Prierez vodiča, jeden alebo viacžilový: 10 mm²
- Prierez vodiča, lanko: 10 mm²
- Kategória výrobku
kombinácia hviezda-trojuholník
- Typ
3RA2423-8XF32-1AL2
- Konštrukčná veľkosť
S0
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Menovité napätie
690 V/AC
- Riadiace napätie (max.)
230 V/AC
- Rozsah riadiaceho napätia
230 V/AC (max)
- Druh montáže
zaklapávacie uchytenie
upevnenie pomocou skrutiek
- Pripojenie
skrutkovací
- Mechanická životnosť
10 000 000
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C

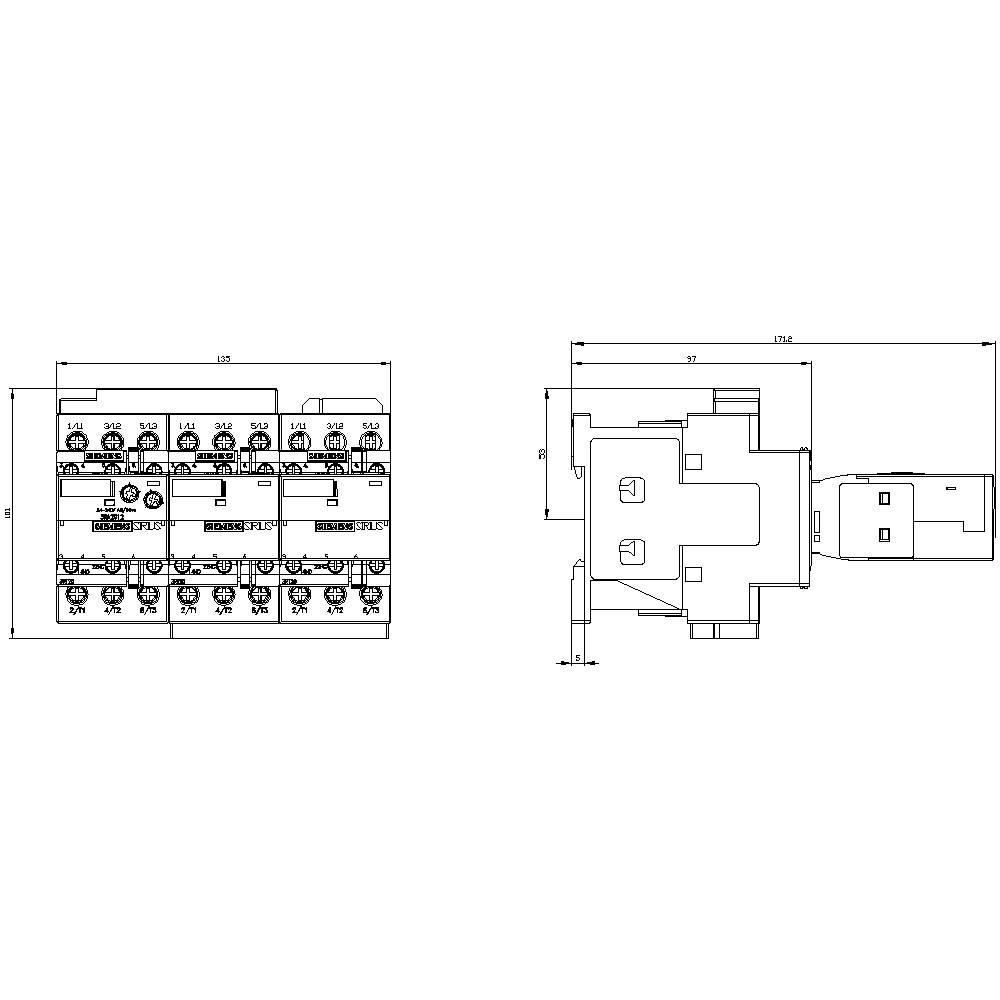

- Šírka
135 mm
- V
101 mm
- Hĺbka
171 mm
- Rozmer.
(š x v x h) 135 x 101 x 171 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
Star-delta contactor
11 kW
3
0
25 A
230-230 V
230-230 V
IP20
Screw connection
AC
Other
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1745683 Siemens 3RA2423-8XF32-1AL2 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1745683 Siemens 3RA2423-8XF32-1AL2 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC 1 ks
Popis
Kombinácia hviezda-trojuholník AC-3,11 kW / 400 V, striedavý prúd 230 V 50/60 Hz, 3-pólový, veľkosť S0 skrutkové spojenie elektrické a mechanické blokovanie 3 NO + 3 NC integrovaná kombinácia hviezda-trojuholník SIRIUS 3RA24 pre jemné uvedenie do prevádzky trojfázové asynchrónne motory.

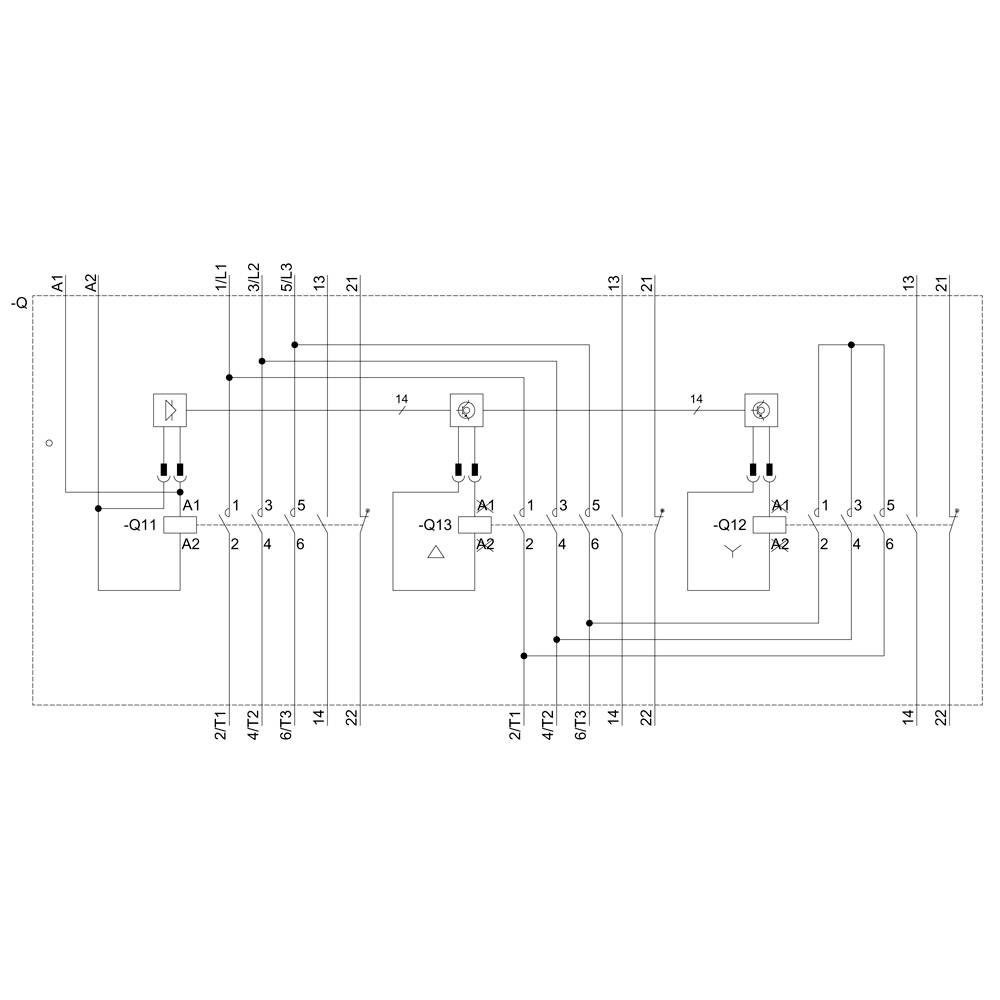

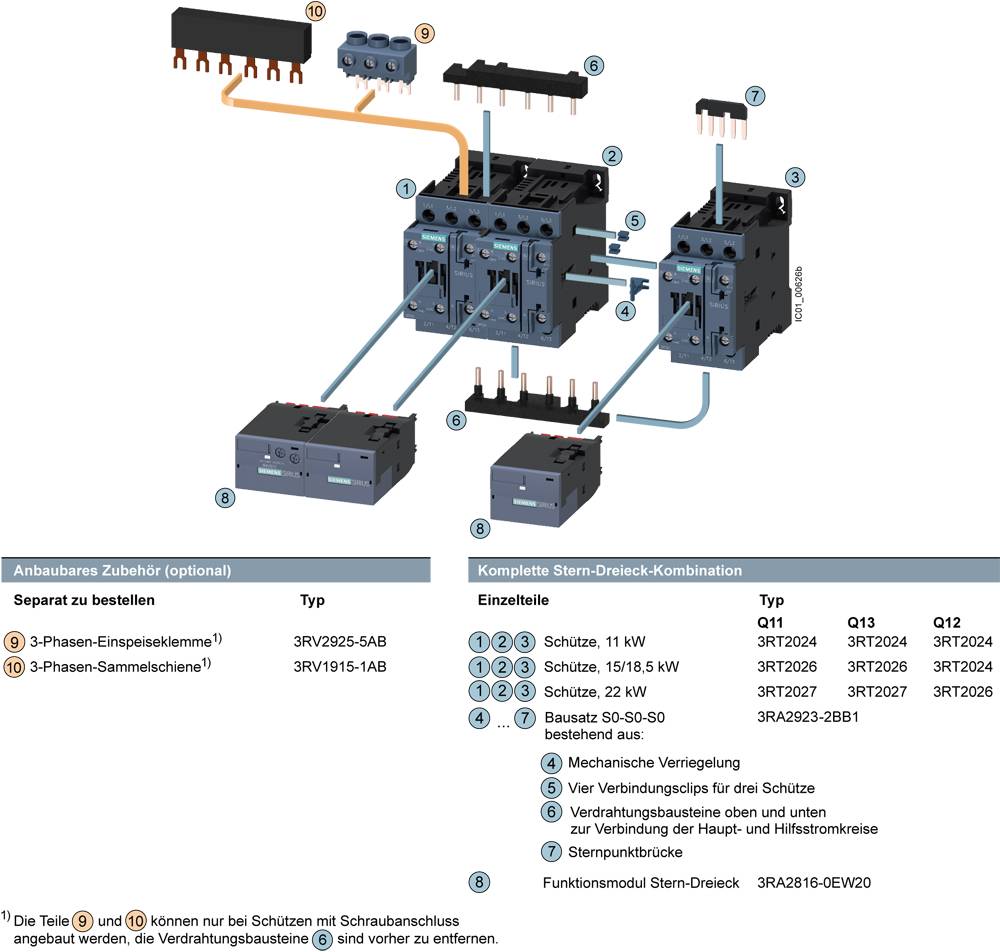

Kombinácia hviezda-trojuholník 3RA24 je testovaná a výrobcom zostavená kombinácia troch stykačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Funkčný modul s integrovanou logikou riadenia a nastavením času, ktorý je súčasťou balenia, taktiež nahrádza kompletné zapojenie v riadiacom obvode. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie hviezda-trojuholník 3RA24 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami. K dispozícii sú aj varianty na pripojenie k rozhraniu IO-Link alebo AS-Interface.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie hviezda-trojuholník 3RA24 nahrádzajú osvedčenú sériu 3RA14.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Kombinácia hviezda-trojuholník 3RA24 je testovaná a výrobcom zostavená kombinácia troch stykačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Funkčný modul s integrovanou logikou riadenia a nastavením času, ktorý je súčasťou balenia, taktiež nahrádza kompletné zapojenie v riadiacom obvode. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie hviezda-trojuholník 3RA24 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami. K dispozícii sú aj varianty na pripojenie k rozhraniu IO-Link alebo AS-Interface.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie hviezda-trojuholník 3RA24 nahrádzajú osvedčenú sériu 3RA14.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
