Siemens 3RH1921-1CA01 blok pomocných spínačov 1 rozpínací 10 A Vhodné pre značku (relé): Siemens Piece 1 ks

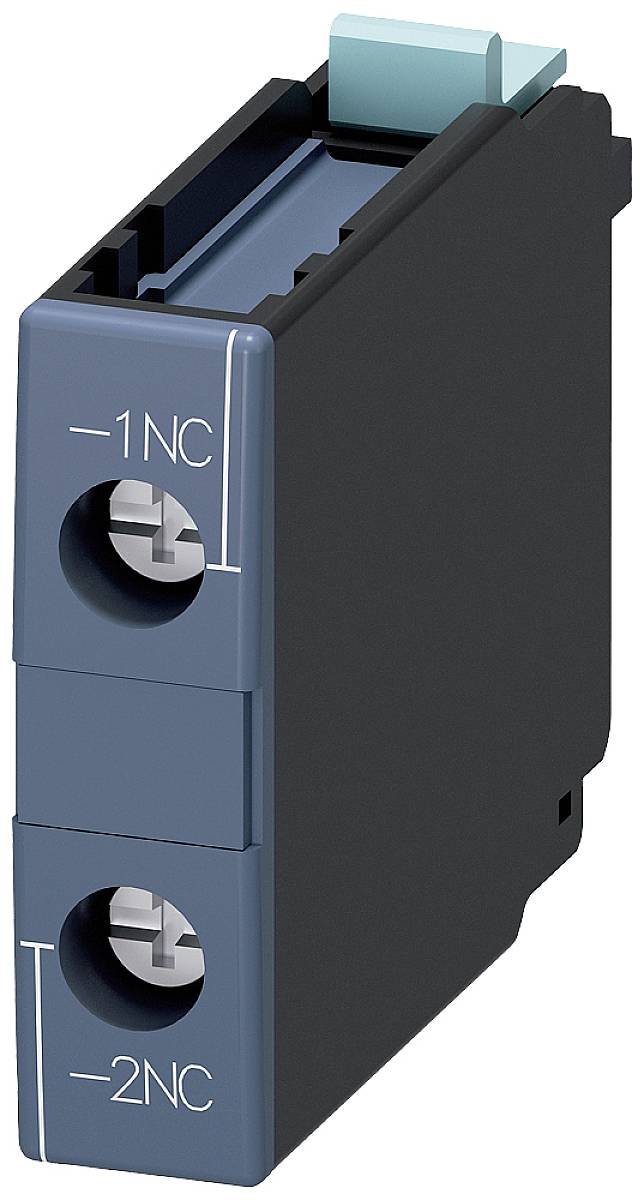

Modrý elektrický spínací prvok s dvoma svorkami, označený štítkami '1NC' a '2NC'.

Ilustračný obrázok

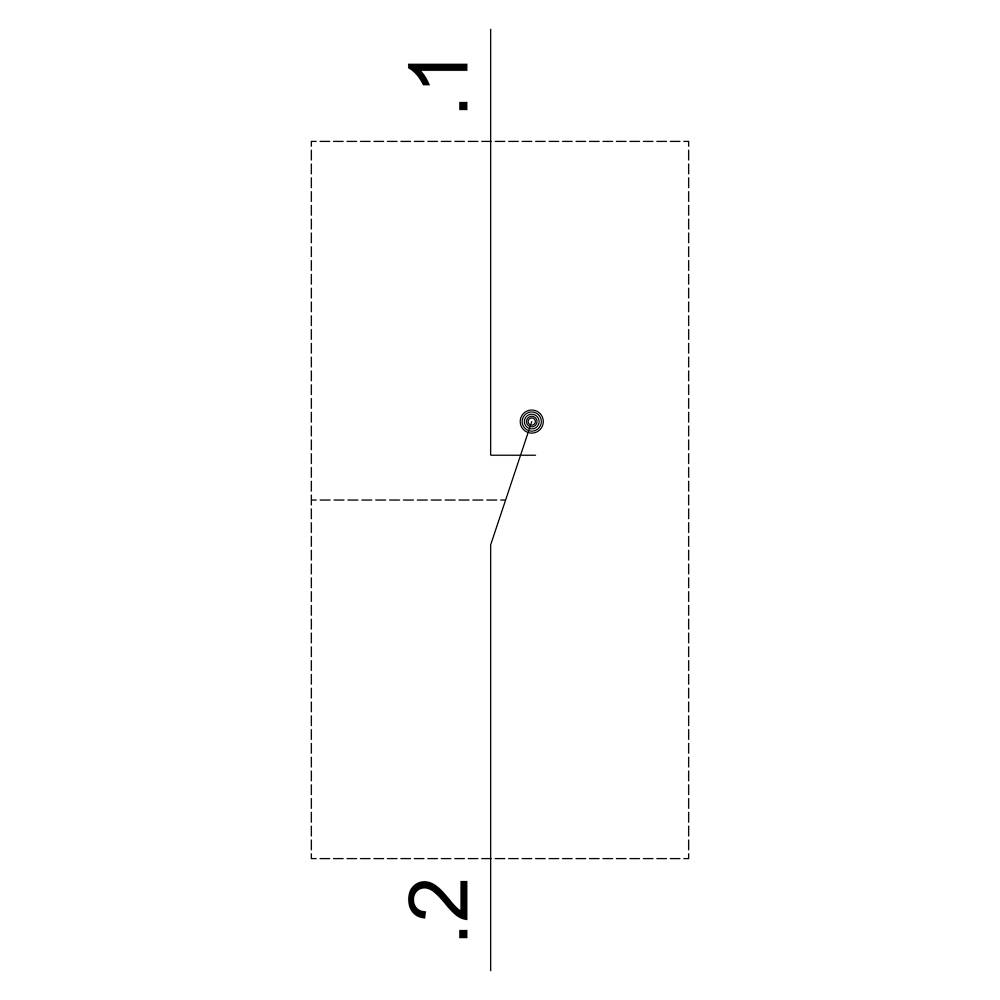

Technický výkres obdĺžnikového dielu s otvorom a označeniami '1.' a '2.'.

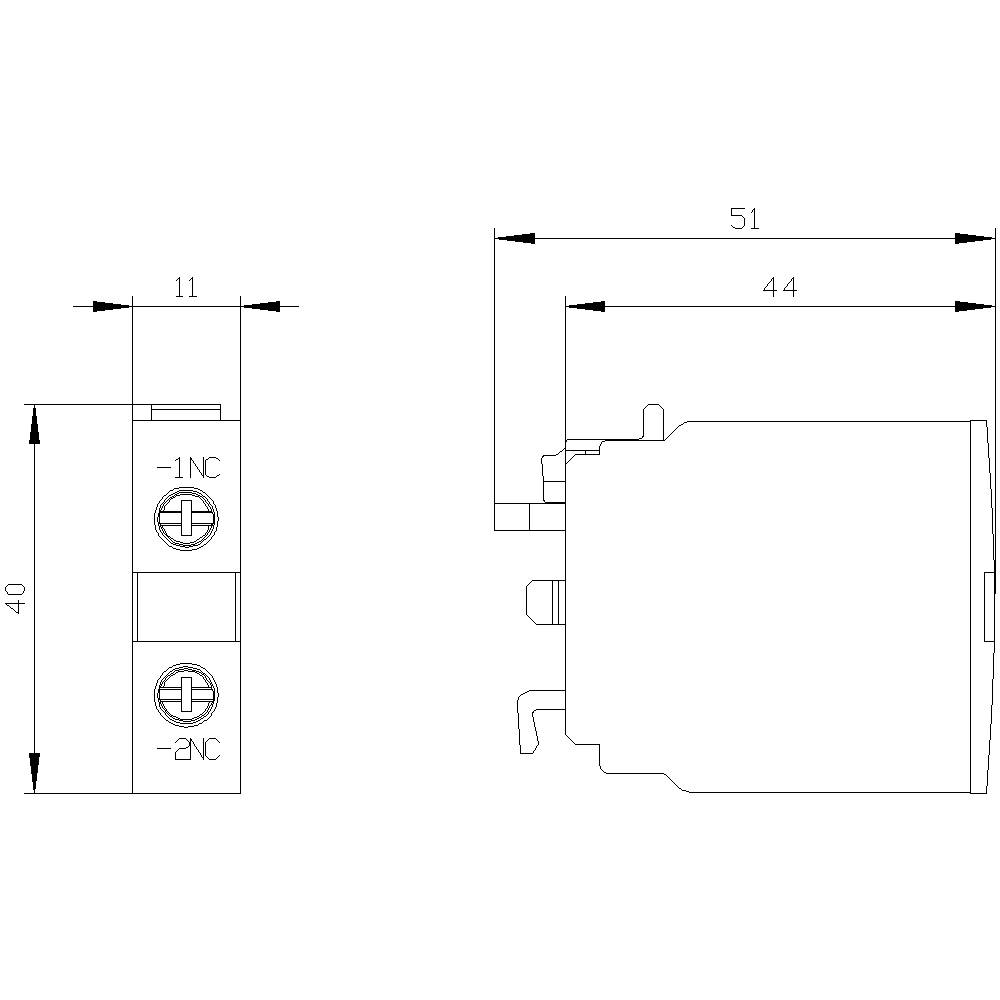

Technický výkres elektrického komponentu s rozmermi: šírka 11 mm, výška 40 mm, dĺžka 51 mm; bočne 44 mm.

1/3

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Počet pólov

1-pólový

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Ut 13. 10.

8 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (7,31 € / kus)

7,31 €

bez DPH.

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pomocný spínač 1 rozpínací, DIN EN50005 pre stýkače motora, 1-pólový.

Dodatočné informácie:

Technické parametre

Blok pomocných spínačov, 1 NC, skrutkové pripojenie DIN EN 50005, pre stýkače motora, 1-pólový pomocný spínač SIRIUS 3RH19 na rozšírenie pomocných kontaktov v riadiacom obvode. Tento pomocný spínač 3RH19 je možné namontovať na stýkače 3RT1 a stykačové relé 3RH1 veľkosti S0-S12 bez nástrojov. Bloky pomocných spínačov 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, so až štyrmi okamžitými alebo až dvoma spínacími spínacími a rozpínacími kontaktmi. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi. Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH1921-1CA01

Počet pólov: 1-pólový

Typ kontaktu: 1 rozpínací

Pomocný kontakt: 1 rozpínací

Spínacie napätie (max.): 600 V/DC
690 V/AC

Konštantný prúd (max.): 10 A

Zaťažovací prúd: 10 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: montáž na čelnú stenu

Pripojenie: skrutková svorka

Elektrická životnosť: 200 000

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 38 mm

Hĺbka: 51 mm

Rozmer.: (š x v x h) 10 x 38 x 51 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 0.02

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 0

: 0

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 502701 Siemens 3RH1921-1CA01 blok pomocných spínačov 1 rozpínací 10 A Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 502701 Siemens 3RH1921-1CA01 blok pomocných spínačov 1 rozpínací 10 A Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Predný pomocný spínač, 1 rozpínací kontakt, skrutkové pripojenie, pre stýkače 3RT1 Pomocný spínač SIRIUS 3RH19 na rozšírenie pomocných kontaktov v riadiacom obvode.
Tento pomocný spínač 3RH19 je možné namontovať na stýkače 3RT1 a pomocné stýkače 3RH1 veľkosti S0-S12 bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, s až štyrmi okamžitými spínaniami alebo až dvoma predčasnými spínacími kontaktmi. Pomocné spínače môžu byť navrhnuté ako pozitívne vedené kontaktné prvky v pomocných stýkačoch 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Vo všeobecnosti sú dostupné so skrutkovým a pružinovým pripojením.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
