Siemens 3RH1921-2DE11 pomocný spínač s krytom Vhodné pre značku (relé): Siemens Single 1 ks

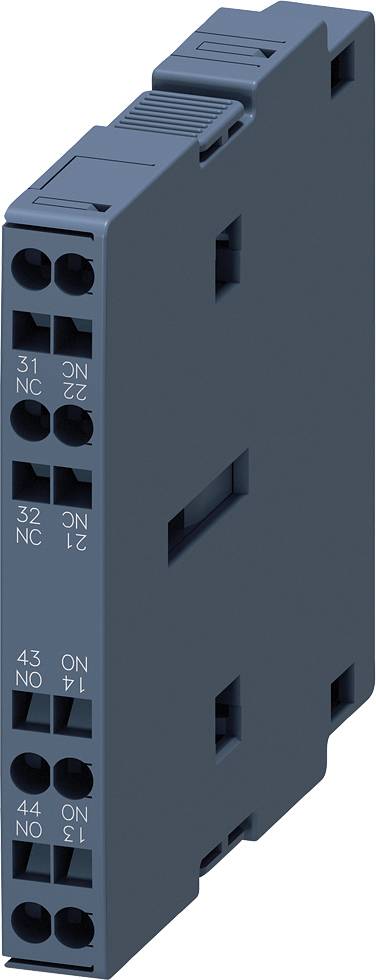

Elektrický zásuvný modul s viacerými pripojovaciemu bodmi, viditeľný z boku pod uhlom.

Ilustračný obrázok

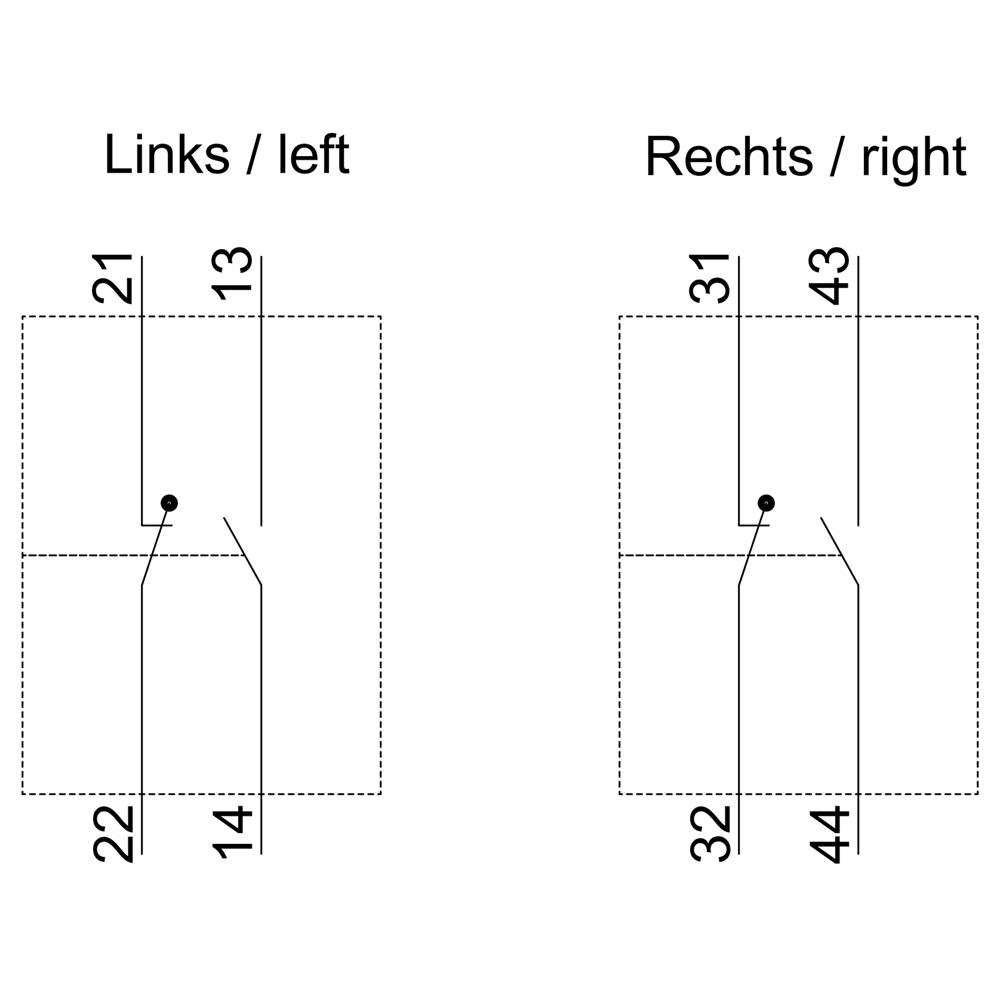

Diagram zobrazuje schému zubov: Vľavo: Zuby 21, 22 hore; 13, 14 dole. Vpravo: Zuby 31, 32 hore; 43, 44 dole. Čiary spájajú zuby.

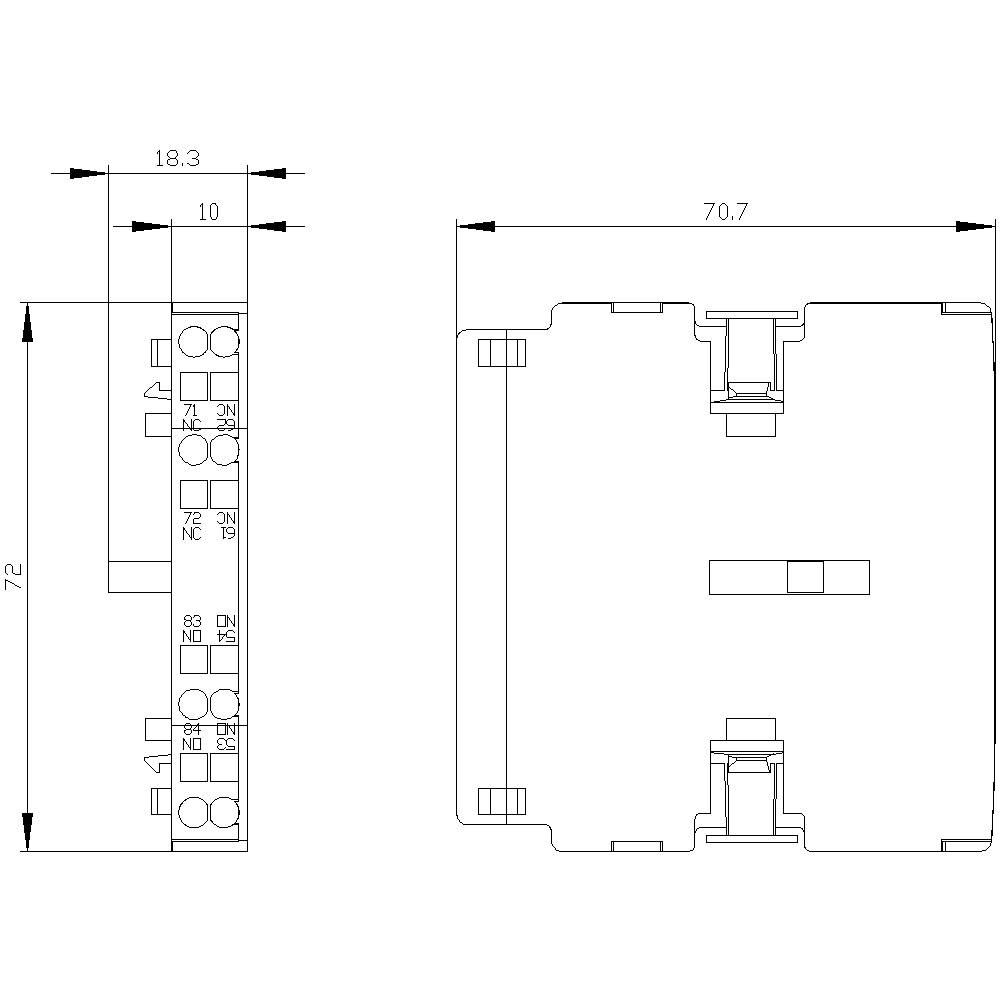

Technický výkres elektrického pripojovacie modulu so šírkou 18,3 mm, vrátane pohľadov a rozmerových údajov.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Single

Typ

3RH1921-2DE11

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Ut 13. 10.

2 Ks

Počet

Celkom (47,15 € / kus)

47,15 €

bez DPH.

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Single

Kategória výrobku: pomocný spínač

Typ: 3RH1921-2DE11

Konštrukčná veľkosť: S0

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s krytom

Druh montáže: zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 72.5 mm

Hĺbka: 71 mm

Rozmer.: (š x v x h) 10 x 72.5 x 71 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1744068 Siemens 3RH1921-2DE11 pomocný spínač s krytom Vhodné pre značku (relé): Siemens Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744068 Siemens 3RH1921-2DE11 pomocný spínač s krytom Vhodné pre značku (relé): Siemens Single 1 ks

Popis

Prvý pomocný spínač na boku 1 spínací kontakt 1 rozpínací kontakt, zapuzdrený (kompatibilný s elektronikou), pružinové pripojenie, pre stýkače 3RT1 pomocný spínač SIRIUS 3RH19 na rozšírenie pomocných kontaktov v riadiacom obvode.
Tento pomocný spínač 3RH19 je možné namontovať na stýkače 3RT1 veľkosti S0-S12 bez použitia nástrojov.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, so až štyrmi okamžitými alebo až dvoma spínacími spínacími a rozpínacími kontaktmi. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
