Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Elektronická súčiastka obdĺžnikového tvaru s niekoľkými svorkami na jednej strane, pravdepodobne vhodná na montáž do rozvádzača.

Ilustračný obrázok

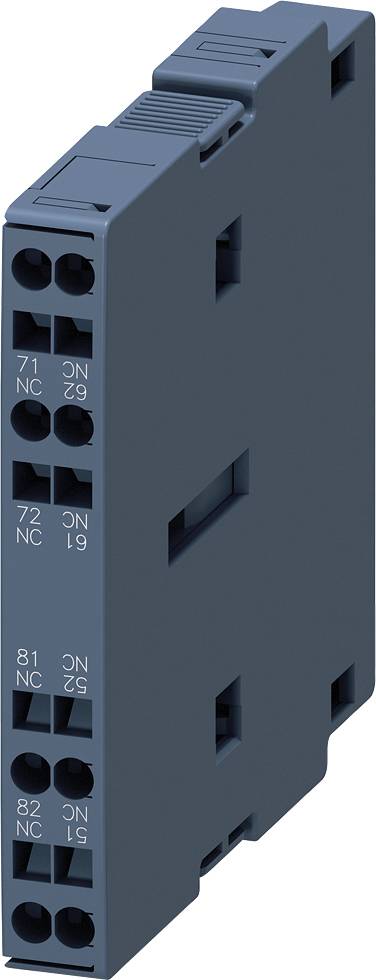

Modrý, obdĺžnikový elektronický modul s pripojovacími svorkami na jednej strane. Má vetracie štrbiny po stranách.

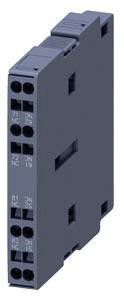

Sivý elektrický reléový modul s viacerými bočnými svorkami na ovládanie a spínanie v elektronických obvodoch.

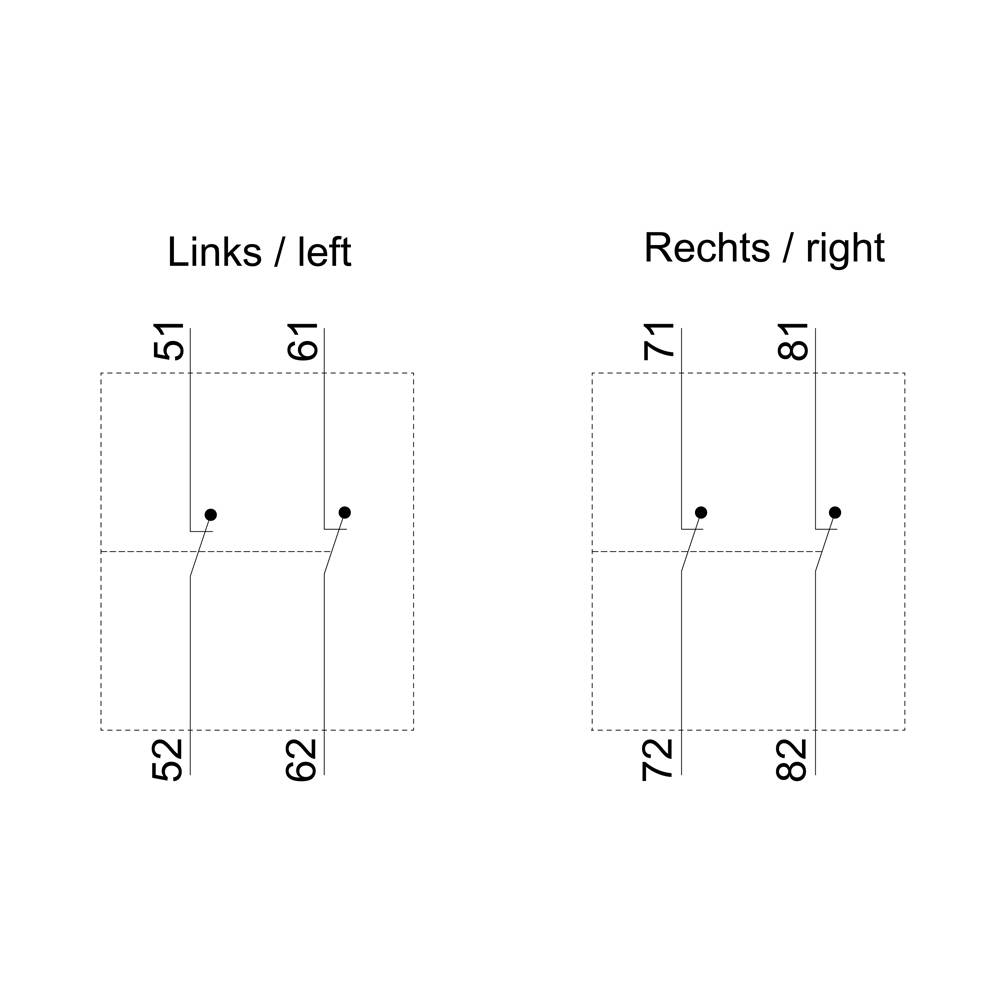

Diagram zobrazuje dve zapojenia, vľavo a vpravo. Vľavo: kontakt 51 ku 52, 61 ku 62. Vpravo: kontakt 71 ku 72, 81 ku 82.

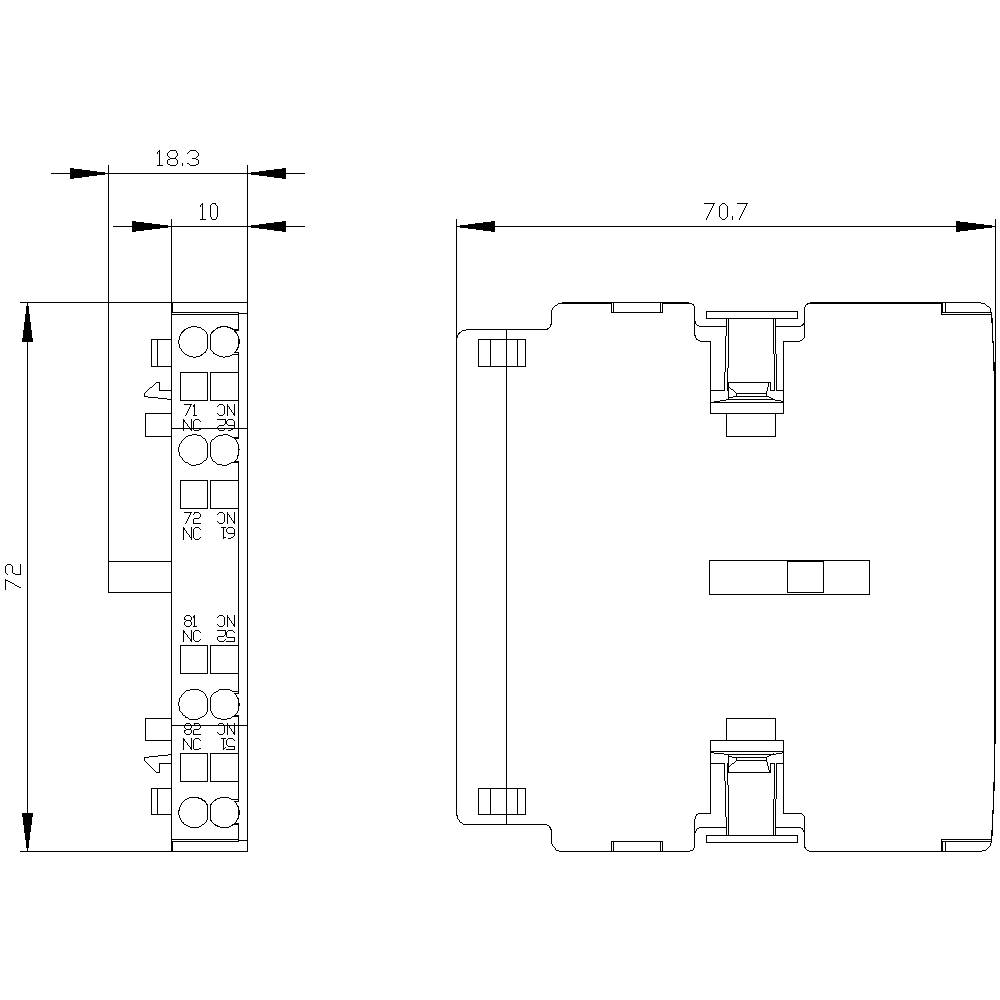

Technický výkres elektrického komponentu s rozmermi: vľavo 72x18,3 mm, vpravo šírka 70,7 mm. Obsahuje prípojky a popisky.

1/5

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH1921-2EE02

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (45,52 € / kus)

45,52 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: pomocný spínač

Typ: 3RH1921-2EE02

Konštrukčná veľkosť: S0

Typ kontaktu: 2 rozpínacie

Pomocný kontakt: 2 rozpínacie

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 72.5 mm

Hĺbka: 71 mm

Rozmer.: (š x v x h) 10 x 72.5 x 71 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1744069 Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744069 Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Prvý bočný pomocný spínač 2 rozpínacie kontakty, zapuzdrené (kompatibilné s elektronikou), pružinové pripojenie, pre stýkače 3RT1 pomocný spínač SIRIUS 3RH19 na rozšírenie pomocných kontaktov v riadiacom obvode.
Tento pomocný spínač 3RH19 je možné namontovať na stýkače 3RT1 veľkosti S0-S12 bez použitia nástrojov.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, so až štyrmi okamžitými alebo až dvoma spínacími spínacími a rozpínacími kontaktmi. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
