Siemens 3RH2122-1AP00 stýkač 230 V/AC 10 A 1 ks

Stýkač značky Siemens zo série SIRIUS. Má niekoľko pripojovacích svoriek a je primárne používaný v ovládacích obvodoch.

Otvorená rozvádzačová skriňa s viacerými policami plnými elektrických komponentov a kabeláže.

Diagram prepojovacieho pomocného spínača a príslušenstva. Zobrazuje rôzne možnosti pripojenia a komponenty pre pomocné elektrické obvody so zodpovedajúcim farebným kódovaním a symbolmi.

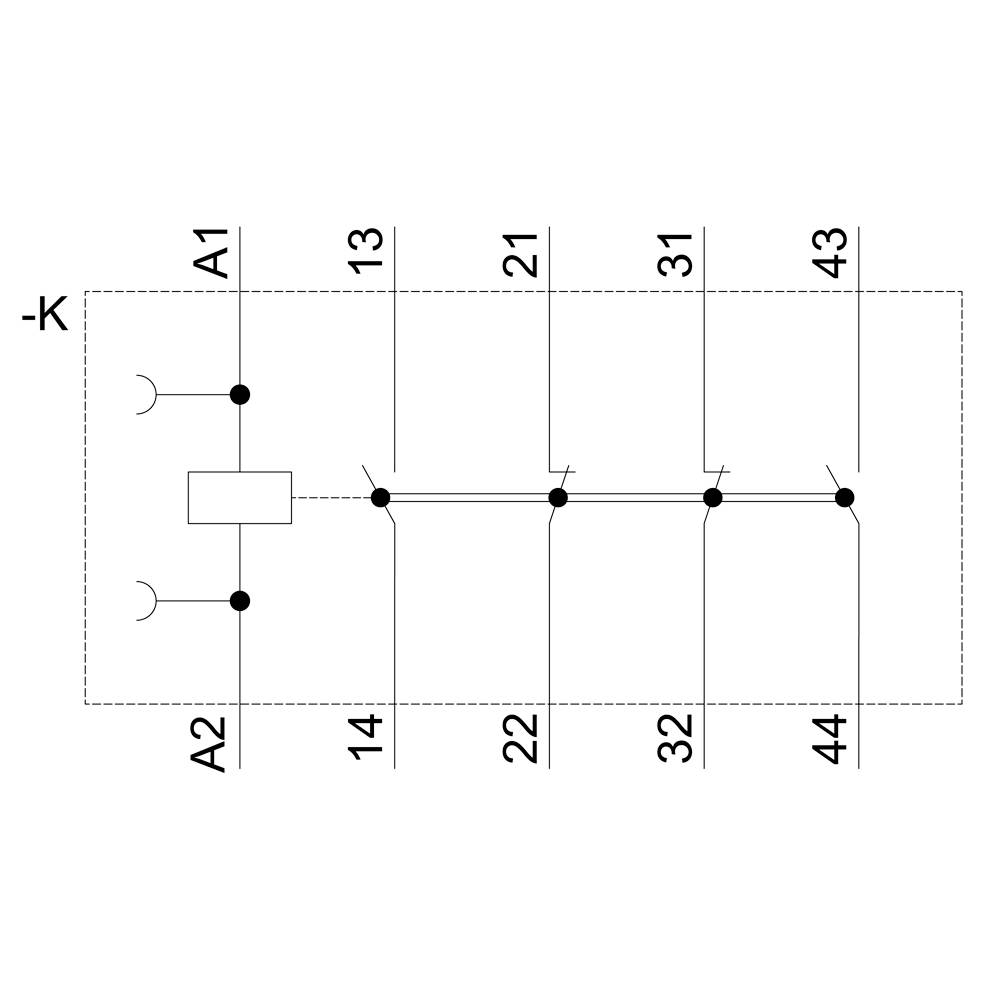

Schéma zapojenia so spínačom vľavo a prepojenými vodičmi, ktoré vedú ku štyrom pravým kontaktom, označeným A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

Výkres elektrického relé s pohľadmi zhora, z boku a zdola. Rozmery sú uvedené v milimetroch.

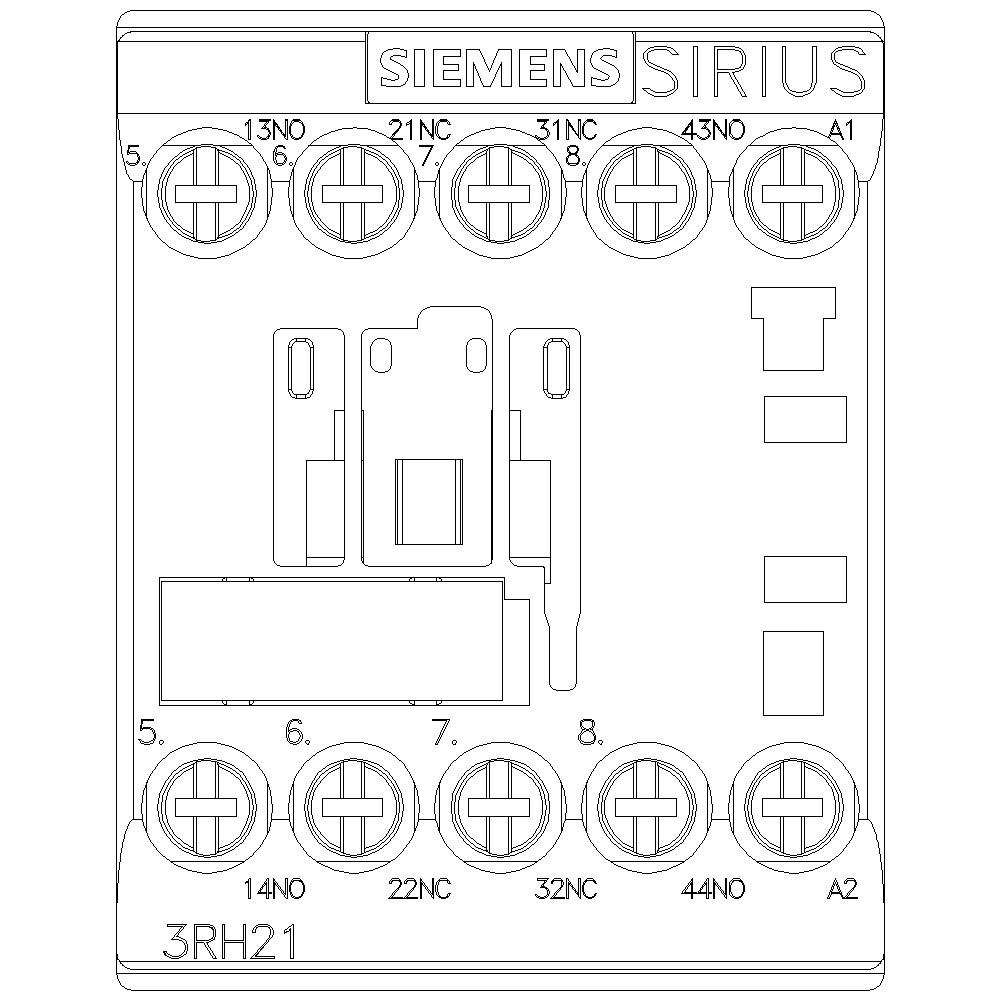

Technický nákres Siemens SIRIUS spínacieho modulu s prípojkami a popiskami pre zapojenie.

1/6

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

8 Ks

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: stýkač

Typ: 3RH2122-1AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 2 spínacie
2 rozpínacie

Menovité napätie: 230 V/AC

Zaťažovací prúd: 10 A

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: NIE

: Screw connection

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431013 Siemens 3RH2122-1AP00 stýkač 230 V/AC 10 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431013 Siemens 3RH2122-1AP00 stýkač 230 V/AC 10 A 1 ks

Popis

Contactor relay, 2 NO + 2 NC, 230 V AC, 50 / 60 Hz, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.The 3RH2 contactor relays replace the well-proven 3RH1 series.Simple, efficient and always up to date - SIRIUS modular system.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
