Siemens 3RH2122-1KF40 pomocný väzobné stýkač s ochrannou diódou Piece 1 ks

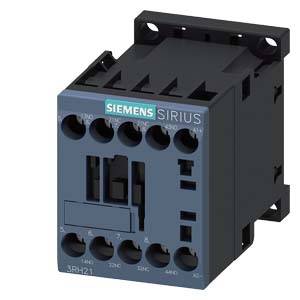

Siemens Sirius stýkač s viacerými prípojkami, vhodný pre priemyselné riadenia, založený na modeli 3RH21.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a kabelážou. Komponenty sú nainštalované vo viacerých vrstvách.

Schéma zapojenia na znázornenie pomocných stýkačov a väzobných relé s rôznymi komponentmi a prepojeniami. Vrátane adaptérov a modulov.

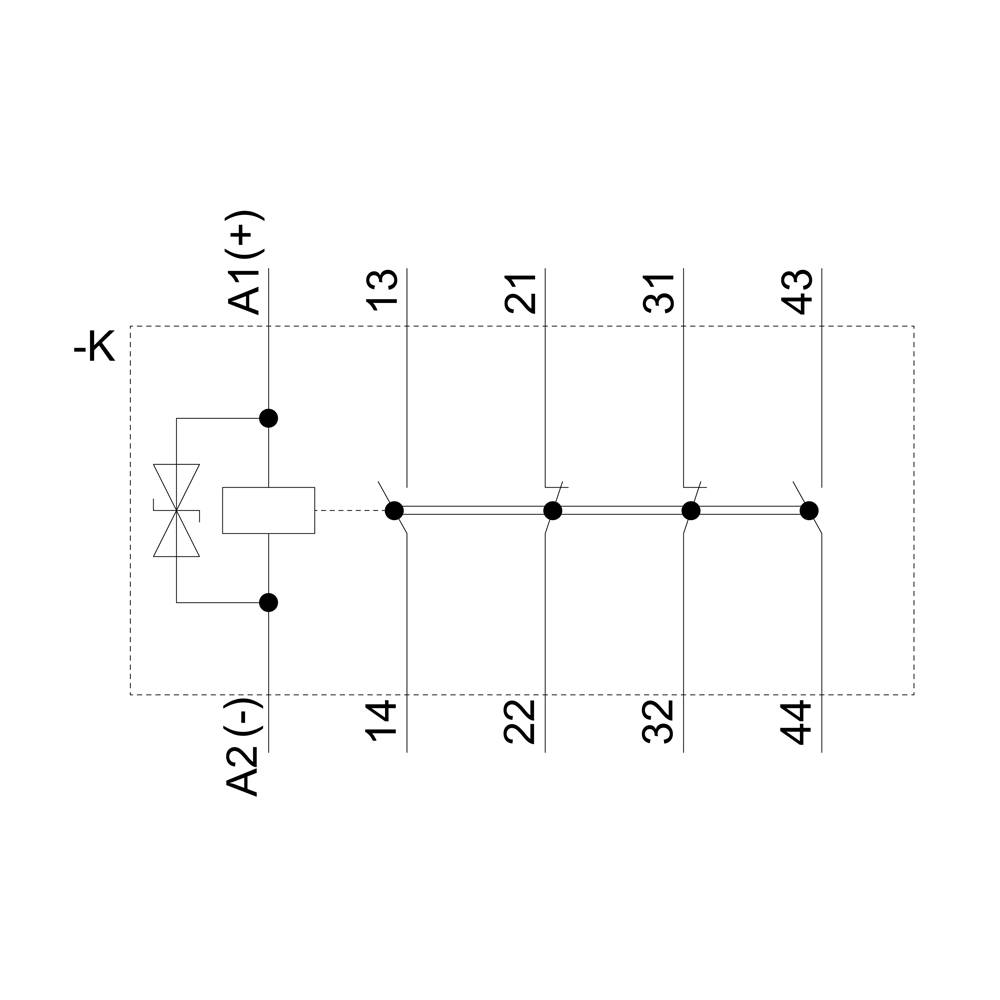

Schéma kontaktov stýkača so cievkou A1(+) a A2(-), štyri spínacie kontakty: 13-14, 21-22, 31-32, 43-44 vždy prepojené.

Technický výkres elektronickej súčiastky zobrazený z troch uhlov. Obsahuje podrobné rozmerové údaje v milimetroch.

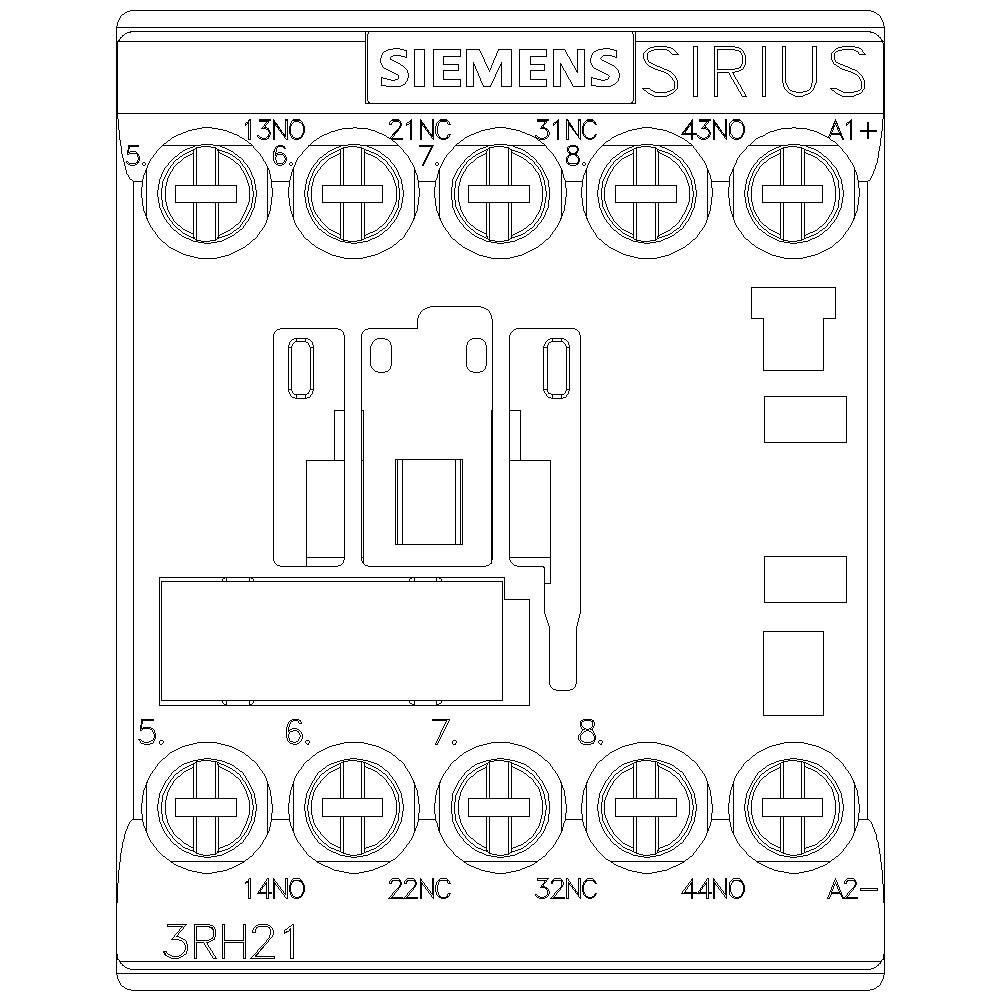

'SIEMENS SIRIUS' schéma zapojenia s označením svoriek: 14NO, 13NC, 21NC, 22NC, 31NC, 32NC, 43NO. Číslo modelu: 3RH21. Pripojenie A1+, A2-.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2122-1KF40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (45,52 € / kus)

49,99 €

-9 %

45,52 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací stýkač, 2Z + 2V, 110 V DC, S00, skrutkové pripojenie, s potlačovacou diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2122-1KF40

Konštrukčná veľkosť: S00

Pomocný kontakt: 2 spínacie
2 rozpínacie

Riadiace napätie (min.): 77 V/DC

Riadiace napätie (max.): 137.5 V/DC

Rozsah riadiaceho napätia: 77 - 137.5 V/DC

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1736307 Siemens 3RH2122-1KF40 pomocný väzobné stýkač s ochrannou diódou Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736307 Siemens 3RH2122-1KF40 pomocný väzobné stýkač s ochrannou diódou Piece 1 ks

Popis

Spojovací stýkač, 2Z + 2V, 110 V DC, 0,7 ... 1,25 * US, s integrovanou supresorovou diódou, veľkosť S00, skrutkové spojenie vhodné pre PLC výstupy Spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
