Siemens 3RH2122-1QB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

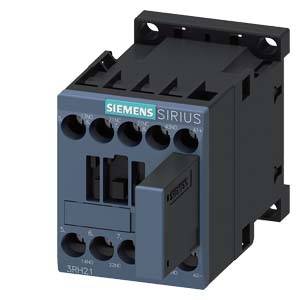

Siemens SIRIUS stýkač 3RH21 v čiernej farbe, s horným a dolným pripojením, obdĺžnikového tvaru; priemyselný spínací prvok.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrotechnickými komponentmi a kabelážou, usporiadaná v niekoľkých vrstvách.

Ochrana a príslušenstvo: Hlavné komponenty sú pomocný stýkač, spriahnutý pomocný stýkač, funkčný modul a adaptér uvoľňovacieho kolíka; znázornené montážne možnosti pre pomocné obvody.

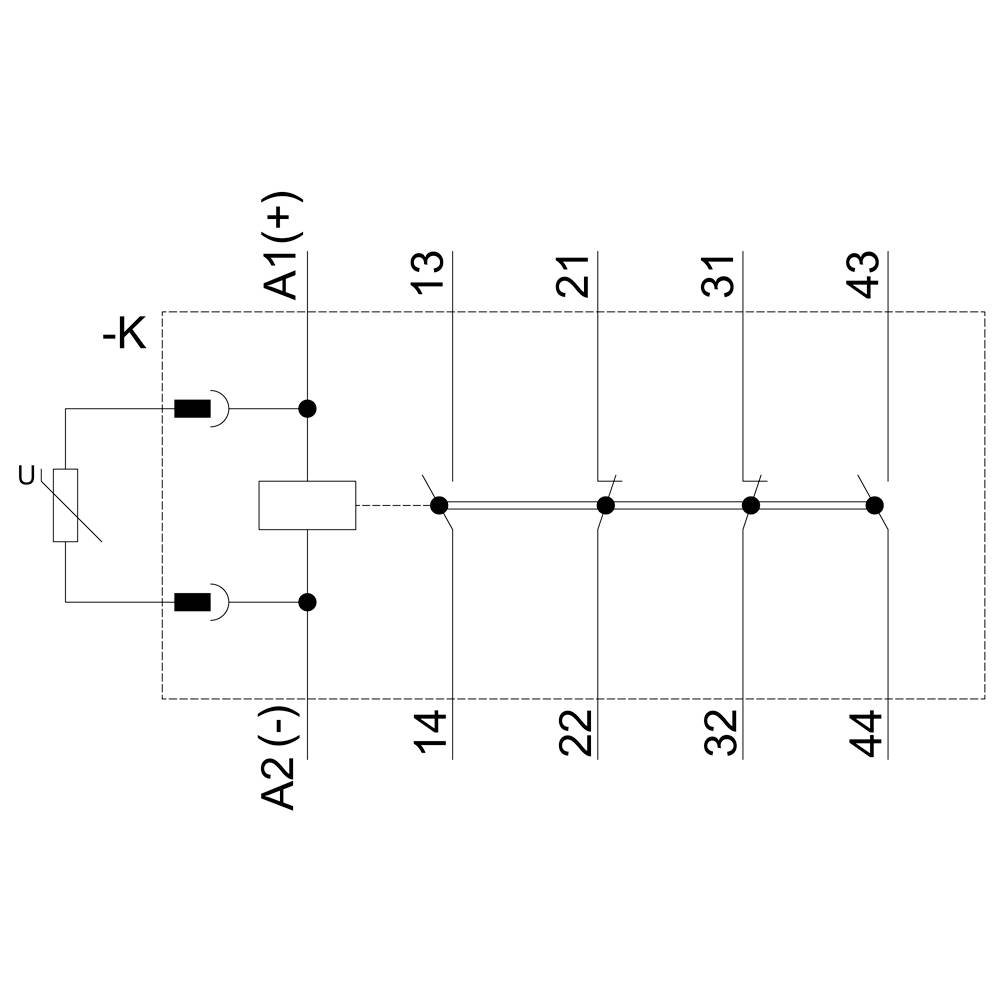

Schéma zapojenia relé: Cievka medzi A1(+) a A2(-); Kontakty 13/14, 21/22, 31/32, 43/44 otvorené. Pripojenie cievky cez tlačidlo.

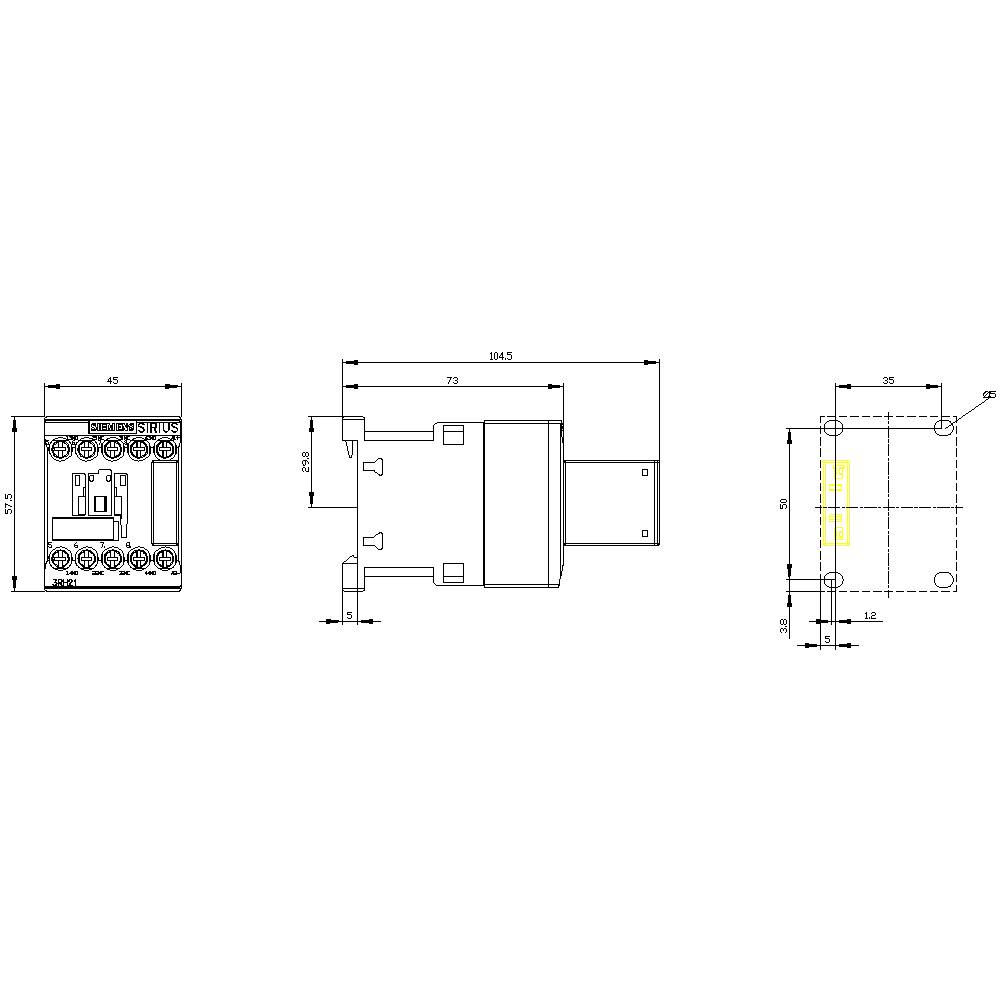

Technický výkres relé s pohľadom spredu, zboku a zhora. Rozmery a pripojenia sú podrobne znázornené.

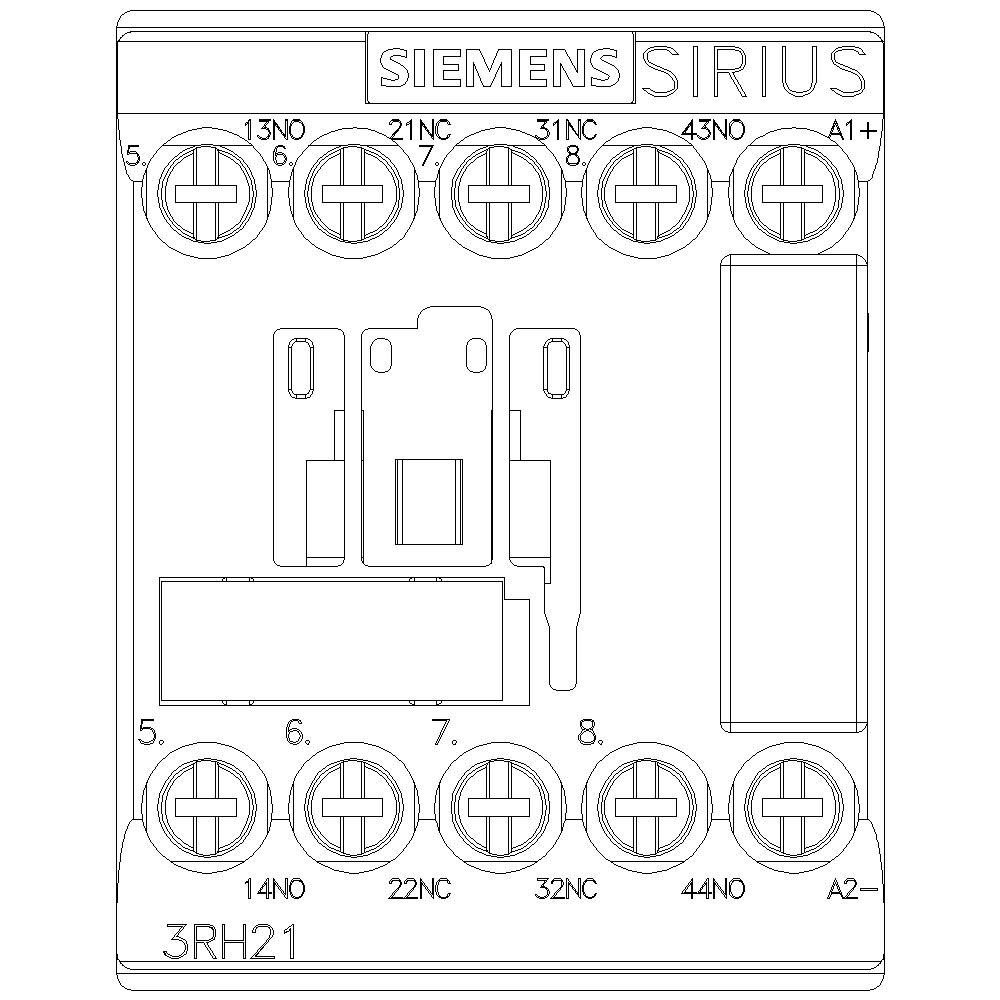

Technický výkres Siemens SIRIUS spínacieho modulu s očíslovanými svorkami a znázornením vnútornej štruktúry.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

skrutková svorka

Typ

3RH2122-1QB40

Konštrukčná veľkosť

S00

Pomocný kontakt

2 spínacie

2 rozpínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 2Z + 2V, 24 V DC, S00, skrutkové spojenie, s varistorom

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2122-1QB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 2 spínacie
2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 2

: 2

: 3 A

: 24-24 V

: NIE

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1736309 Siemens 3RH2122-1QB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736309 Siemens 3RH2122-1QB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Spojovací stýkač, 2Z + 2V, 24 V DC, 0,7 ... 1,25 * US, s pripojeným varistorom, veľkosť S00, skrutkové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
