Siemens 3RH2122-1WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

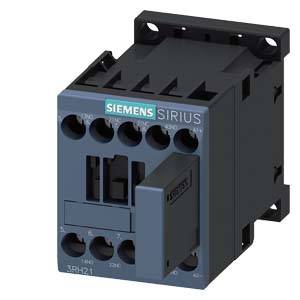

Čierny elektrický stykač značky Siemens, model Sirius, s prípojkami a označením '3RH21' na prednej strane.

Ilustračný obrázok

Otvorená rozvodná skriňa s početným množstvom nainštalovaných spínačov, poistiek a káblov používaných v riadiacej technológii.

'Diagram spínacích zariadení: Znázornenie pomocných stykačov, prepájacích pomocných stykačov a rôznych adaptérových modulov, číslovaných od 1 do 11.'

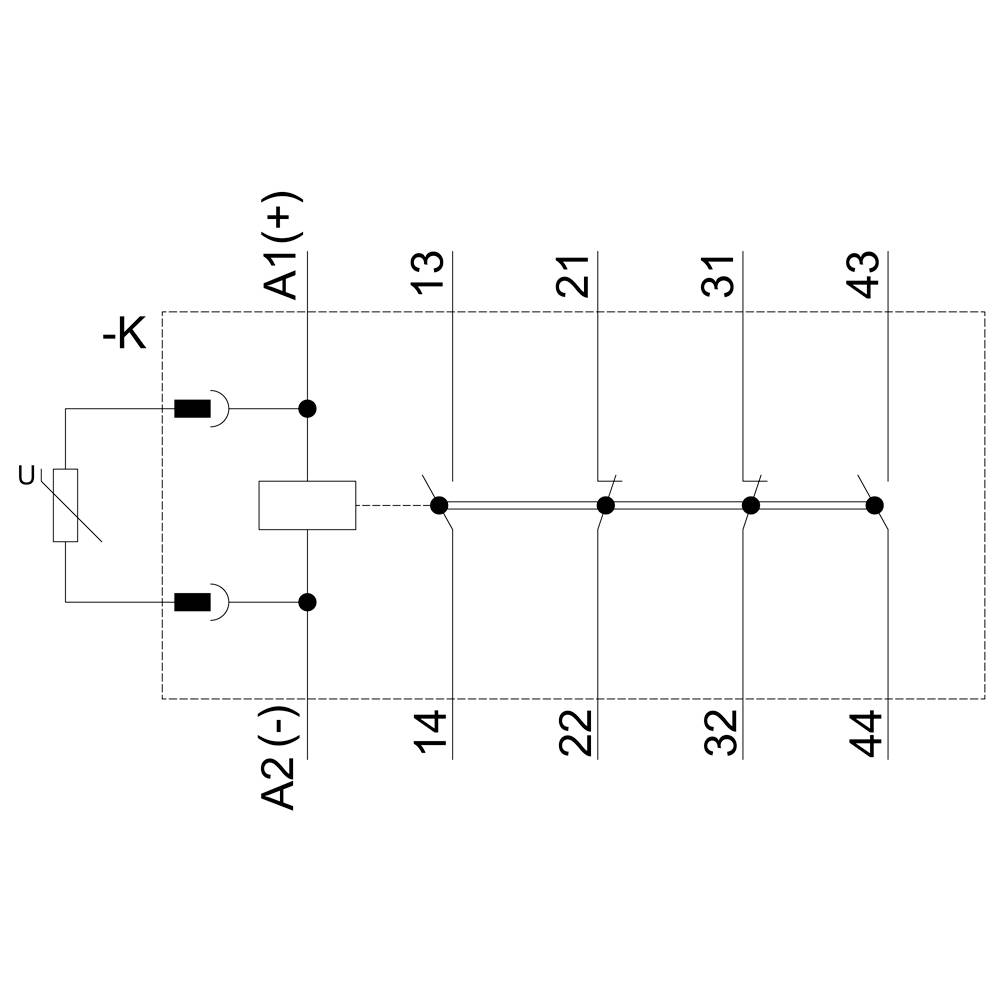

Schéma zapojenia reléovej riadiacej jednotky so štyrmi spínacími kontaktmi, označené A1(+), A2(-) a viacerými číslovanými kontaktmi (13, 14, 21, 22, 31, 32, 43, 44).

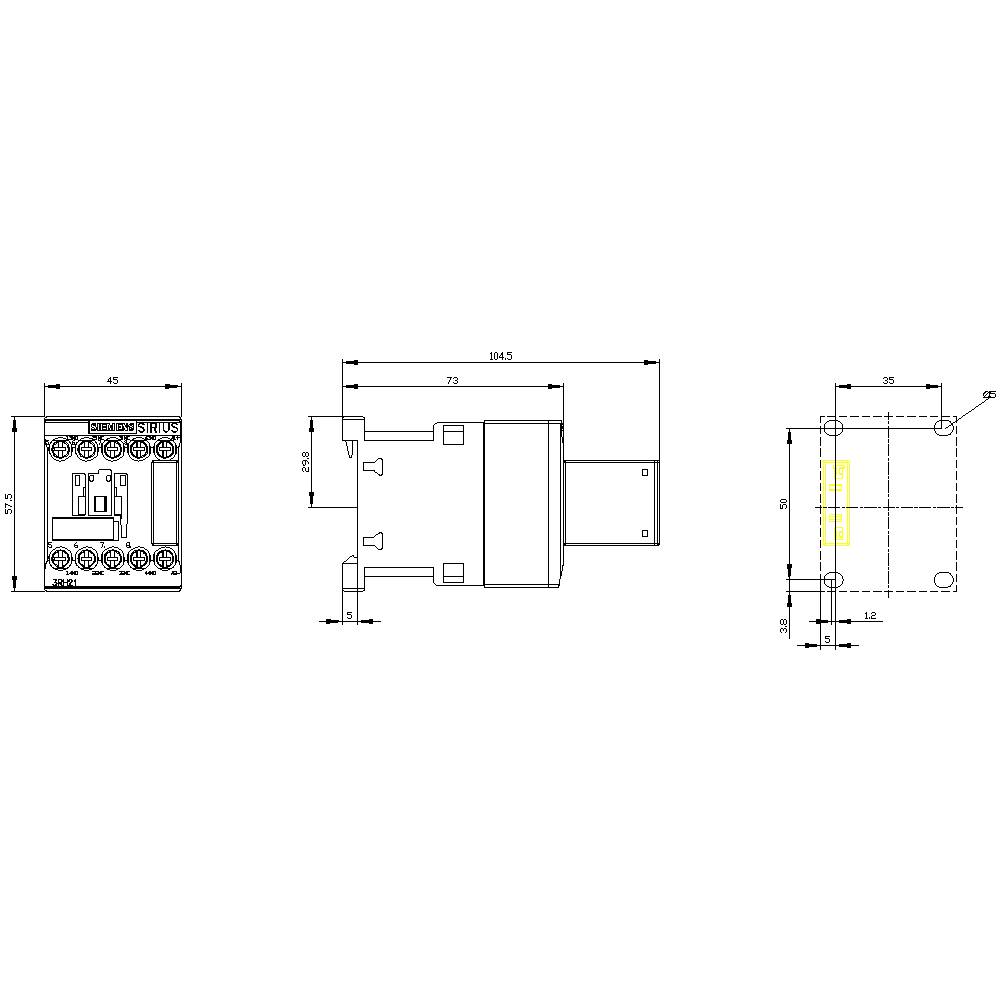

Elektrická schéma zobrazuje technickú kresbu relé. Pohľad zhora, spredu a z boku s rozmermi.

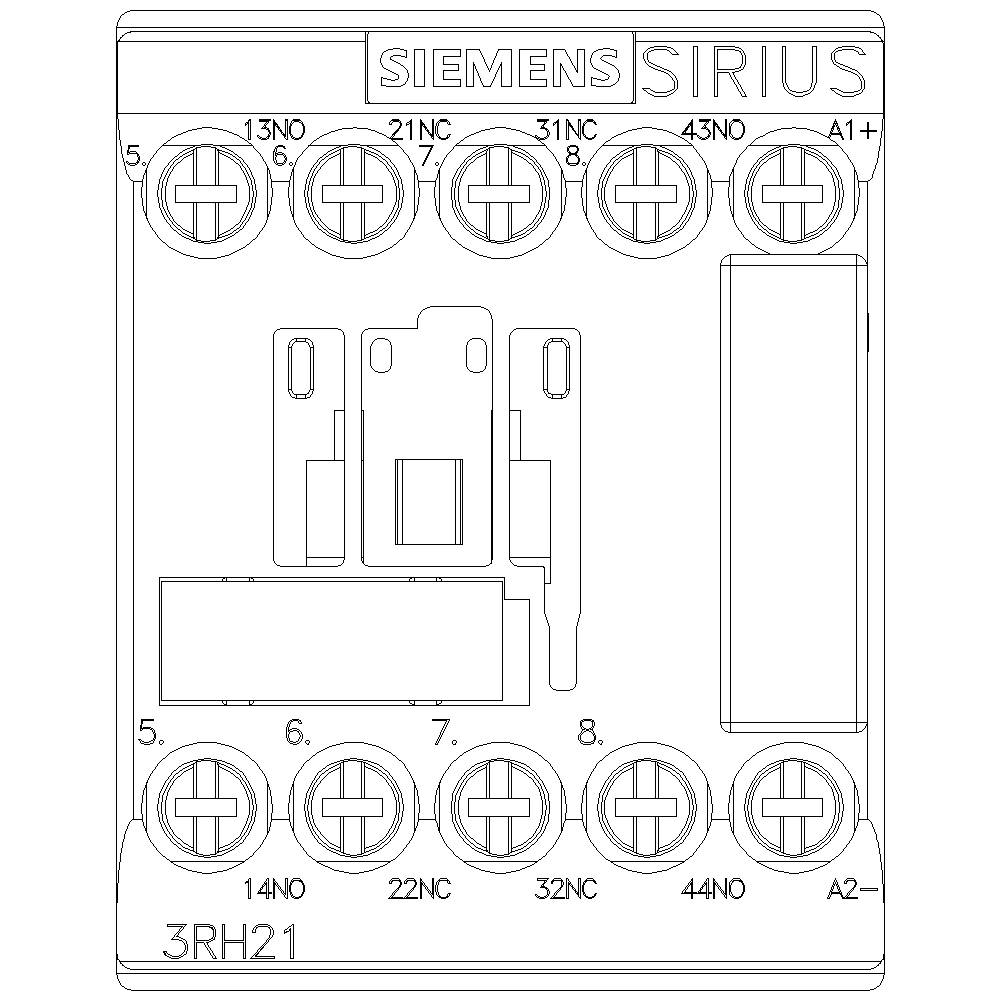

Technický výkres Siemens SIRIUS relé modulu so svorkami, model '3RH21'. Zobrazuje pripojenia a vnútorné komponenty.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Druh obalu

Piece

Typ

3RH2122-1WB40

Konštrukčná veľkosť

S00

Pomocný kontakt

2 spínacie

2 rozpínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 2Z + 2V, 24 V DC, S00, skrutkové spojenie, s varistorom

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2122-1WB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 2 spínacie
2 rozpínacie

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1736311 Siemens 3RH2122-1WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736311 Siemens 3RH2122-1WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 2Z + 2V, 24 V DC, 0,85 ... 1,85 * USA, s pripojeným varistorom, veľkosť S00, skrutkové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
