Siemens 3RH2122-2VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Single 1 ks

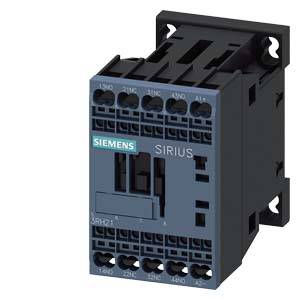

Siemens SIRIUS stykač, model 3RH21, zobrazuje pripojovacie svorky a konfiguráciu ovládacích kontaktov pre priemyselné aplikácie.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s viacerými radmi elektrických komponentov a káblov, usporiadaných a zapojených. Dvere s preskleným otvorom.

Diagram znázorňuje spínacie zariadenia a príslušenstvo pre pomocné elektrické obvody vrátane funkčného modulu, pomocného stýkača a prvkov ochrany proti prepätiu.

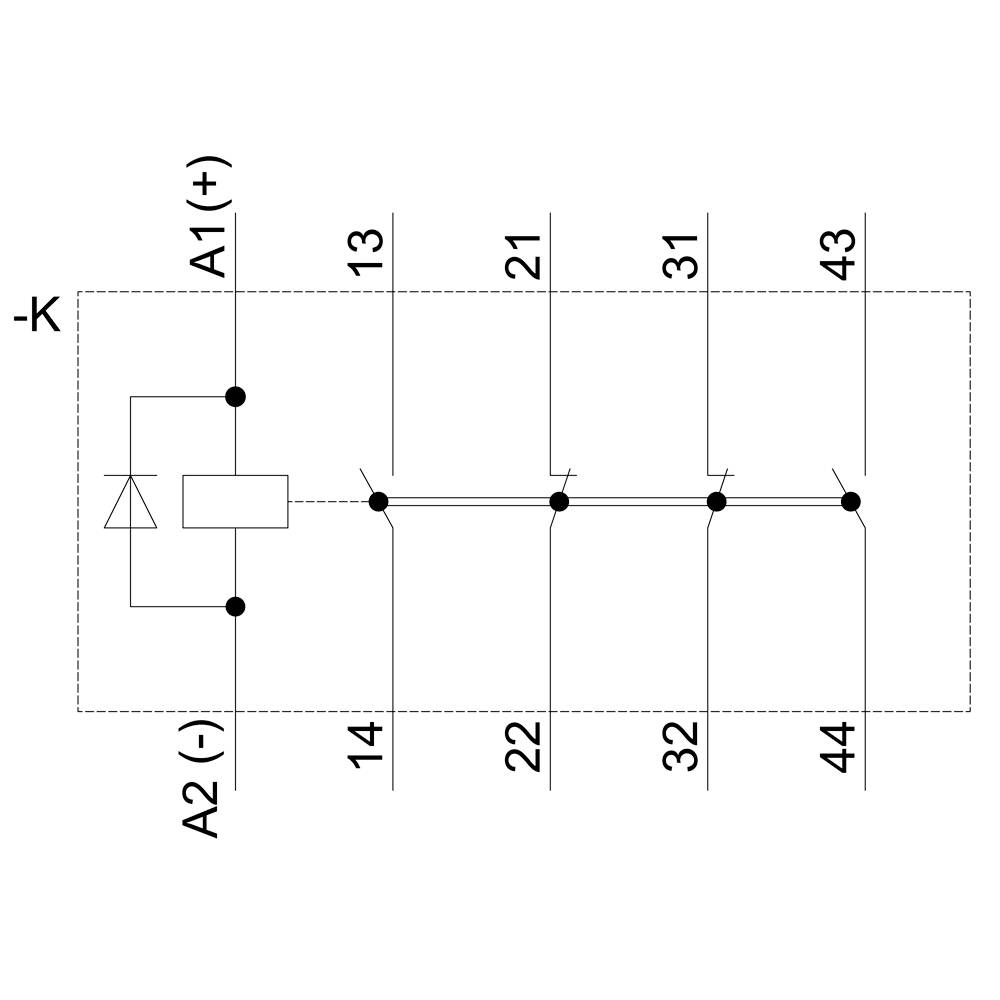

Elektrický zapojovací diagram s relé a viacerými spínacími kontaktmi. Svorky A1(+) a A2(-) a kontakty 13-43.

Technický výkres elektronickej súčiastky s pohľadom spredu, zboku a zhora, rozmery uvedené v milimetroch.

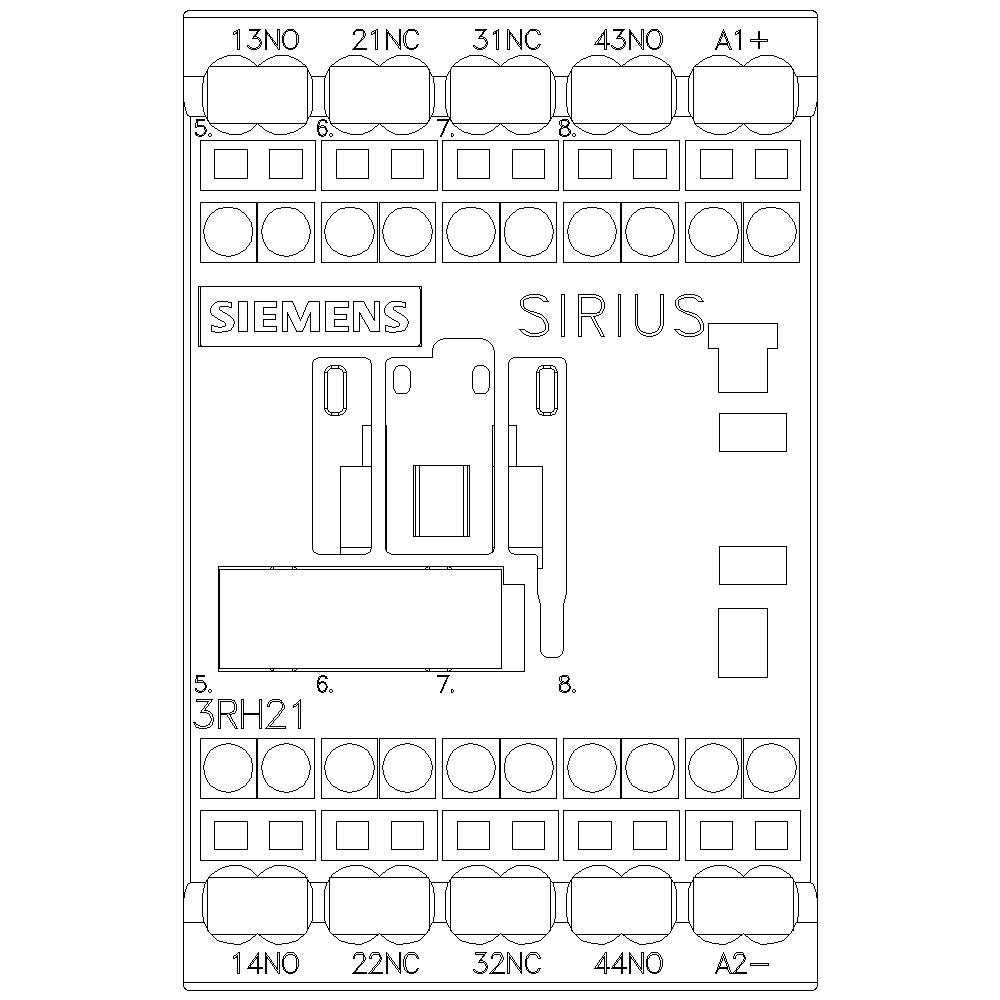

'Schéma zapojenia relé Siemens Sirius 3RH21. Znázorňuje svorky 13NO, 21NC, 31NC, 43NO, A1+ a ďalšie v obdĺžnikovom usporiadaní.'

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Single

Typ

3RH2122-2VB40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (38,20 € / kus)

43,33 €

-12 %

38,20 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC

Druh obalu: Single

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2122-2VB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 2 spínacie
2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1736366 Siemens 3RH2122-2VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736366 Siemens 3RH2122-2VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Single 1 ks

Popis

Spojovací stýkač, 2Z + 2V, 24 V DC, 0,85 ... 1,85 * USA, s integrovanou diódou, veľkosť S00, pružinové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
