Siemens 3RH2131-1AP00 stýkač 230 V/AC 10 A 1 ks

Serverová skriňa s otvorenými dverami, zobrazujúca usporiadané elektronické komponenty a káble pre správu siete a dátovú komunikáciu.

Obrázok aplikácie

Diagram komponentov pomocného stykačového systému, znázorňujúci rôzne moduly, ich konektory a príslušné adaptéry v elektrickom obvode.

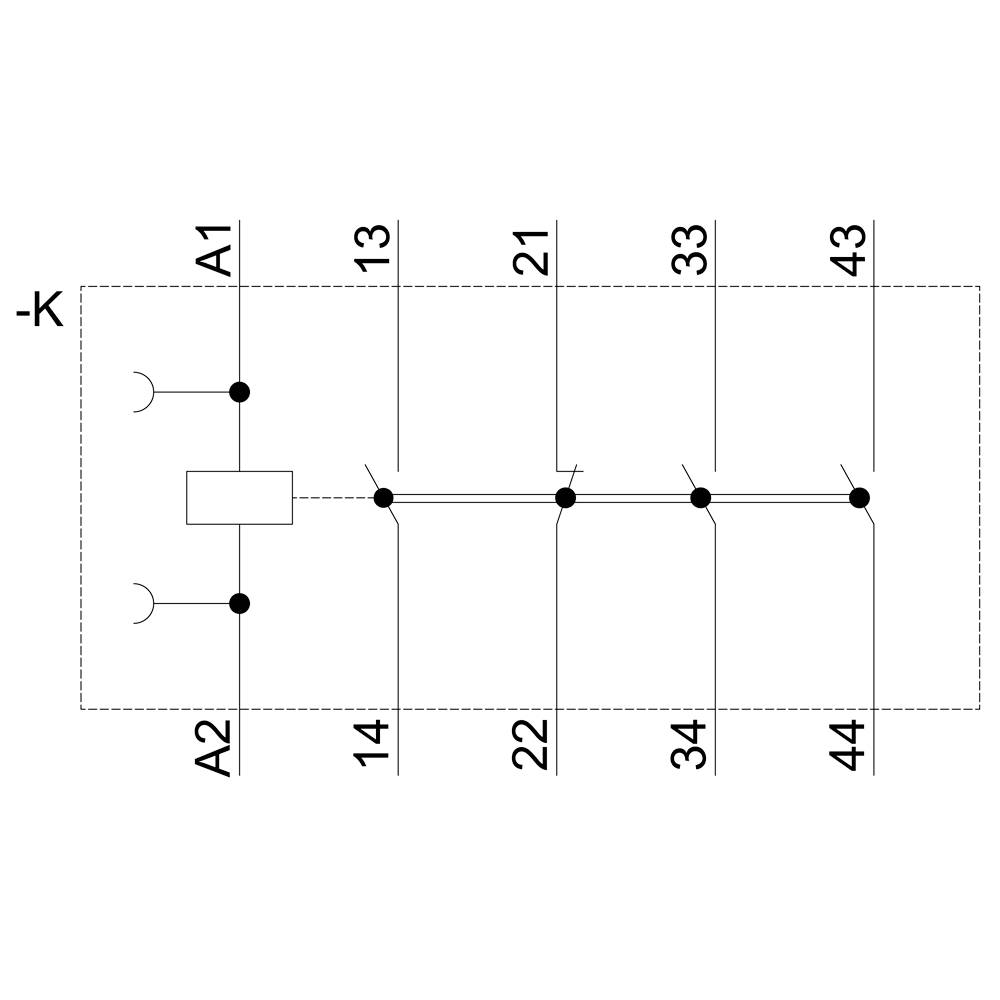

Schéma znázorňuje reléovú logiku s pripojením cievky A1 a A2, štyri páry spínačov v rozsahu 14-44. Diagram elektrického riadenia.

Technický výkres elektrického komponentu s predným, bočným a horným pohľadom. Rozmery uvedené v milimetroch.

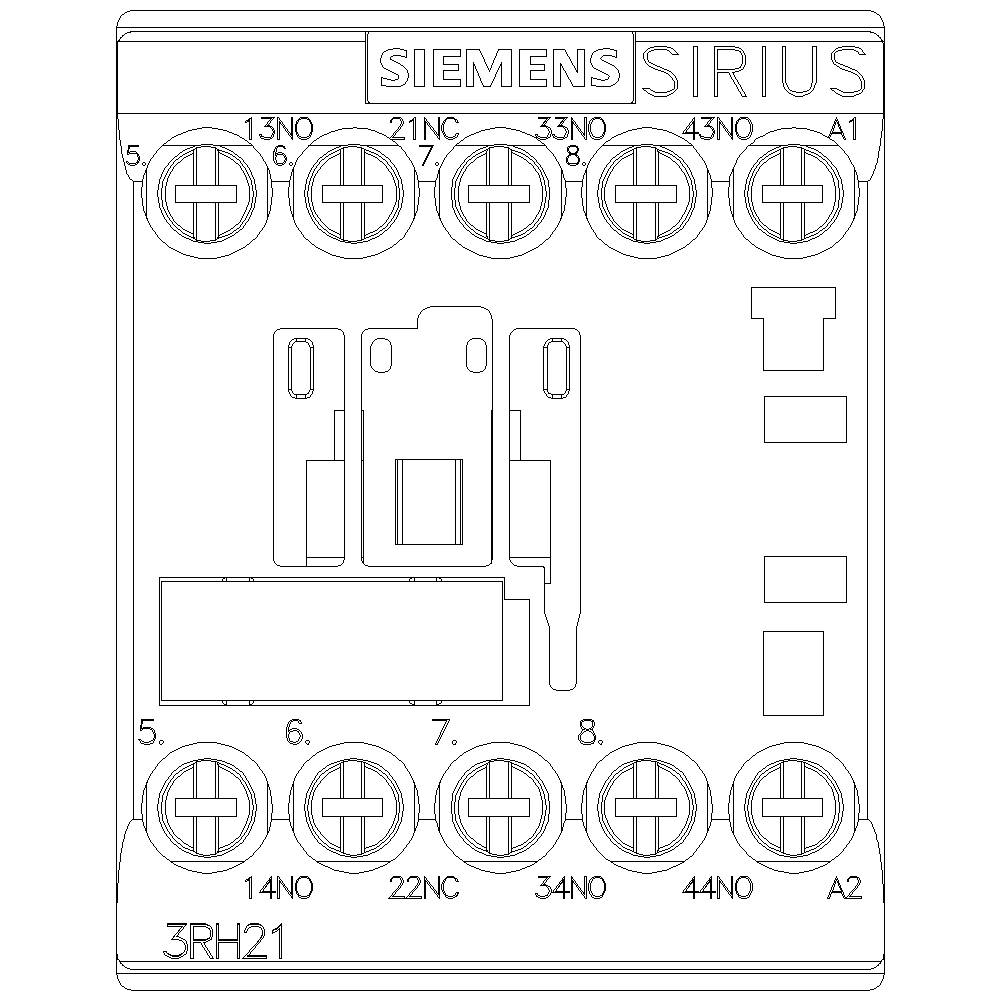

Elektrické spínacie zariadenie 'Siemens Sirius 3RH21'. Horná strana zobrazuje elektrické obvody a pripájacie svorky. Používané pre riadiace aplikácie.

1/5

Obrázok aplikácie

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

11 Ks

Počet

Celkom (26,82 € / kus)

26,82 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Stýkačové relé, 3 NO + 1 NC, AC 230 V, 50/60 Hz, konštrukčná veľkosť S00, skrutkové pripojenie. Stýkačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode. Stýkačové relé SIRIUS 3RH2 majú označenia svoriek v súlade s normami a spoľahlivú a časovo úspornú technológiu pripojenia. Duplikácia výstupu umožňuje súčasné spínanie viacerých pomocných obvodov. Všetky kontakty sú dostupné aj vo verziách SUVA s pozitívnym vedením pre bezpečnostné aplikácie. Stýkačové relé sú odolné voči poveternostným vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka príslušným schváleniam (napr. IEC a UL/CSA) sú vhodné na celosvetové použitie. Sú k dispozícii v prevedení na striedavý alebo jednosmerný prúd a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná konštrukcia stykačových relé je 4-pólová a dá sa rozšíriť na 8 pólov pomocou zacvakávacích blokov pomocných spínačov. Rozsiahle príslušenstvo stýkačov 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stýkačové relé 3RH2. Stýkačové relé 3RH2 nahrádzajú osvedčený rad 3RH1. Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Kategória výrobku: stýkač

Typ: 3RH2131-1AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 3 spínacie
1 rozpínací

Menovité napätie: 230 V/AC

Zaťažovací prúd: 10 A

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 230-230 V

: 230-230 V

: NIE

: Screw connection

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1431144 Siemens 3RH2131-1AP00 stýkač 230 V/AC 10 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431144 Siemens 3RH2131-1AP00 stýkač 230 V/AC 10 A 1 ks

Popis

Stýkačové relé, 3 NO + 1 NC, AC 230 V, 50/60 Hz, konštrukčná veľkosť S00, skrutkové pripojenie. Stýkačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stýkačové relé SIRIUS 3RH2 majú označenia svoriek v súlade s normami a spoľahlivú a časovo úspornú technológiu pripojenia. Duplikácia výstupu umožňuje súčasné spínanie viacerých pomocných obvodov. Všetky kontakty sú dostupné aj vo verziách SUVA s pozitívnym vedením pre bezpečnostné aplikácie. Stýkačové relé sú odolné voči poveternostným vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka príslušným schváleniam (napr. IEC a UL/CSA) sú vhodné na celosvetové použitie.
Sú k dispozícii v prevedení na striedavý alebo jednosmerný prúd a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná konštrukcia stykačových relé je 4-pólová a dá sa rozšíriť na 8 pólov pomocou pomocných spínačov so zacvakávacím mechanizmom.
Rozsiahle príslušenstvo stýkačov 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stýkačové relé 3RH2.
Stýkačové relé 3RH2 nahrádzajú osvedčený rad 3RH1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
