Siemens 3RH2131-1BA40 pomocný stýkač 3 spínacie bez LED diódy Piece 1 ks

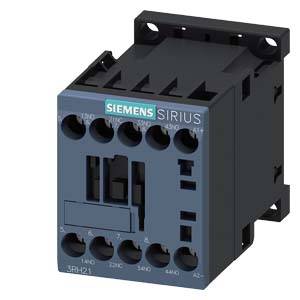

Stykač Siemens Sirius, model 3RH21, hlavný komponent v elektrických ovládacích obvodoch, zobrazený v technickom diagrame.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a kabelážou usporiadanou na viacerých úrovniach.

Znázornenie schémy zapojenia pomocných stykačov. Popisy zobrazujú komponenty ako napájacie prvky, adaptéry a zostavy.

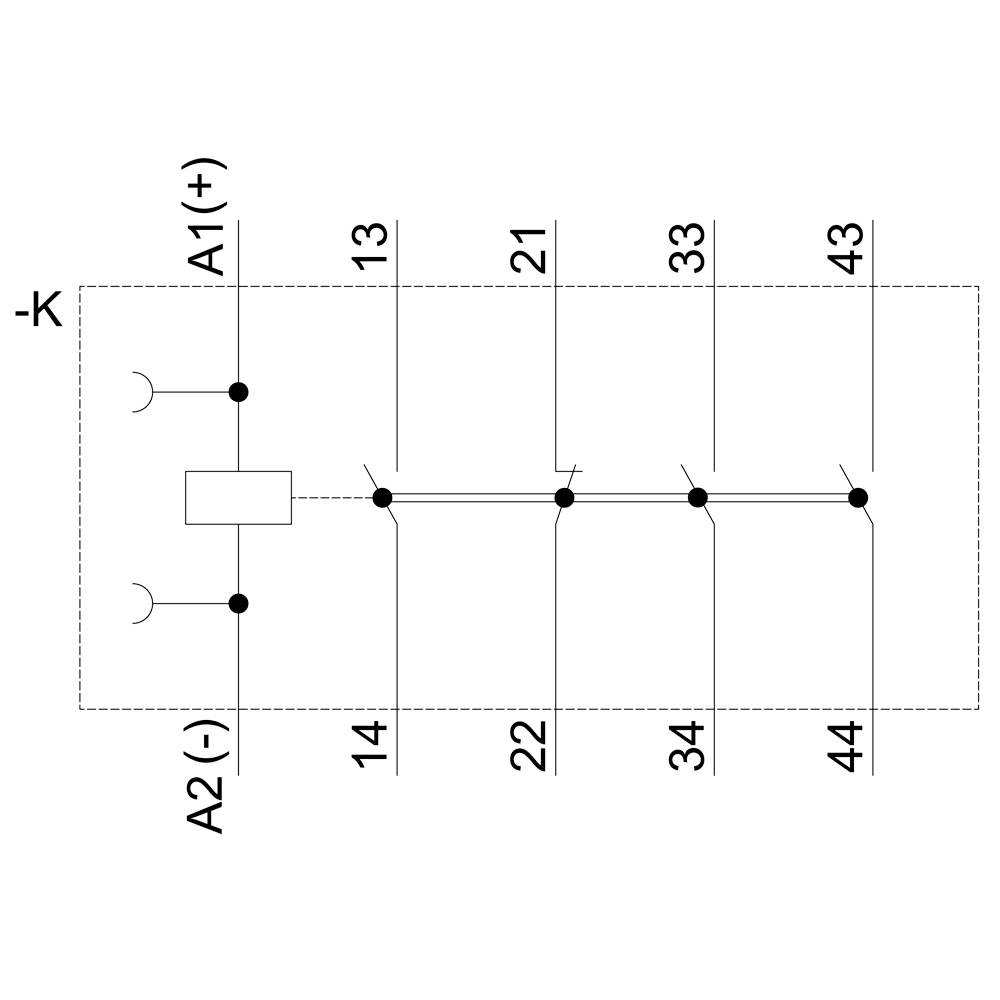

Schéma spínania relé: Svorky A1 (+), A2 (-), 13, 21, 33, 43 a spájacie spojenia: 14, 22, 34, 44. Komponenty zapojené v sérii.

Technický výkres elektrického relé s bočným a horným pohľadom. Rozmery a technické detaily sú uvedené pre montáž.

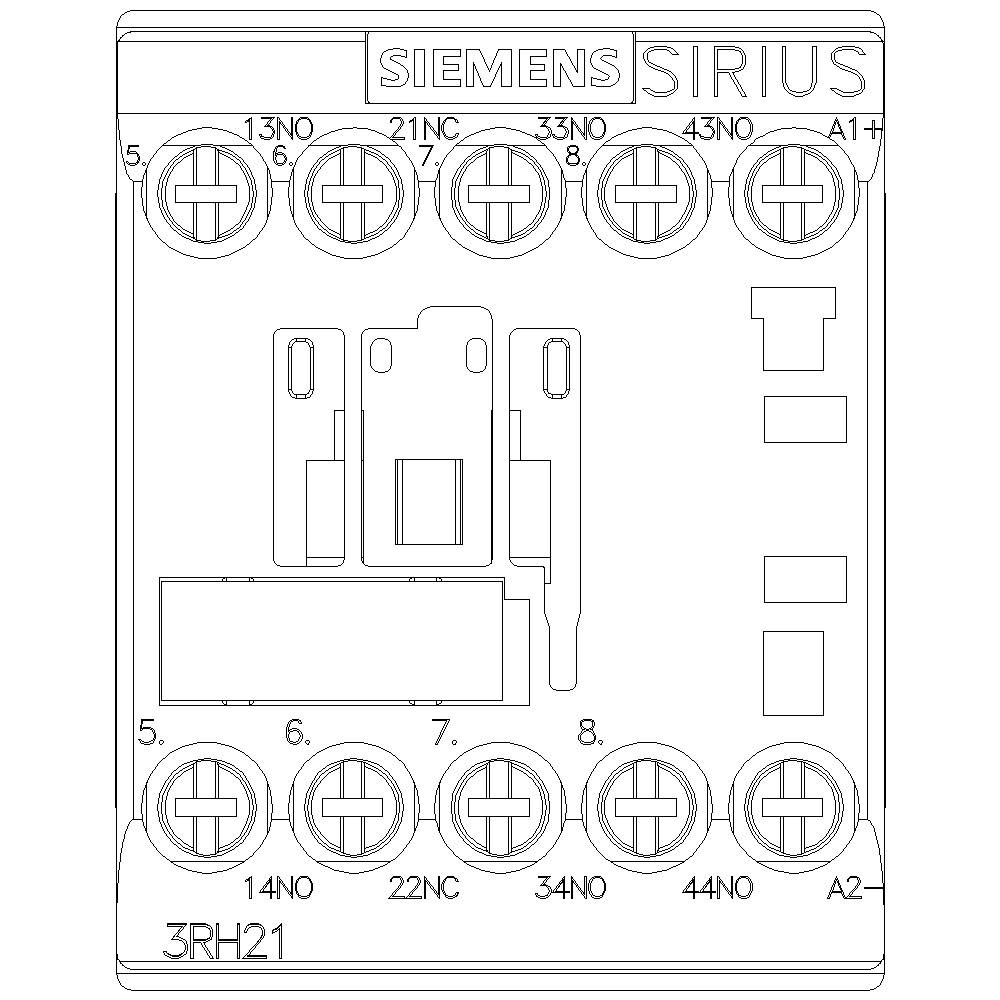

Spínací prístroj značky Siemens Sirius, model 3RH21. Hore aj dole sa nachádzajú štyri okrúhle svorky, číslované a označené.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Druh obalu

Piece

Typ

3RH2131-1BA40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

41,66 €

-10 %

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Relé stýkača, 3Z + 1V, DC 12V, S00, skrutkové pripojenie

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3RH2131-1BA40

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (min.): 12 V/DC

Riadiace napätie (max.): 12 V/DC

Rozsah riadiaceho napätia: 12 - 12 V/DC

Konštantný prúd (max.): 3 A

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: bez LED diódy

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1736380 Siemens 3RH2131-1BA40 pomocný stýkač 3 spínacie bez LED diódy Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736380 Siemens 3RH2131-1BA40 pomocný stýkač 3 spínacie bez LED diódy Piece 1 ks

Popis

Relé stýkača, 3Z + 1V, 12 V DC, veľkosť S00, skrutkové pripojenie Stykačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Relé stykačov SIRIUS 3RH2 má štandardizované označenie pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia stykačových relé je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahlu škálu príslušenstva pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Stykačové relé 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
