Siemens 3RH2131-1BB40 stýkač 24 V/DC 10 A Vhodné pre značku (relé): Siemens 1 ks

Otvorená elektrická rozvodná skriňa s viacerými elektrickými komponentmi a kabelážou, používaná na riadenie a distribúciu elektriny.

Obrázok aplikácie

Diagram znázorňuje elektrické komponenty: pomocný stykač, funkčné moduly, adaptér zaťaženia, ochranu pred prepätím. Spojovacie trasy sú vyznačené.

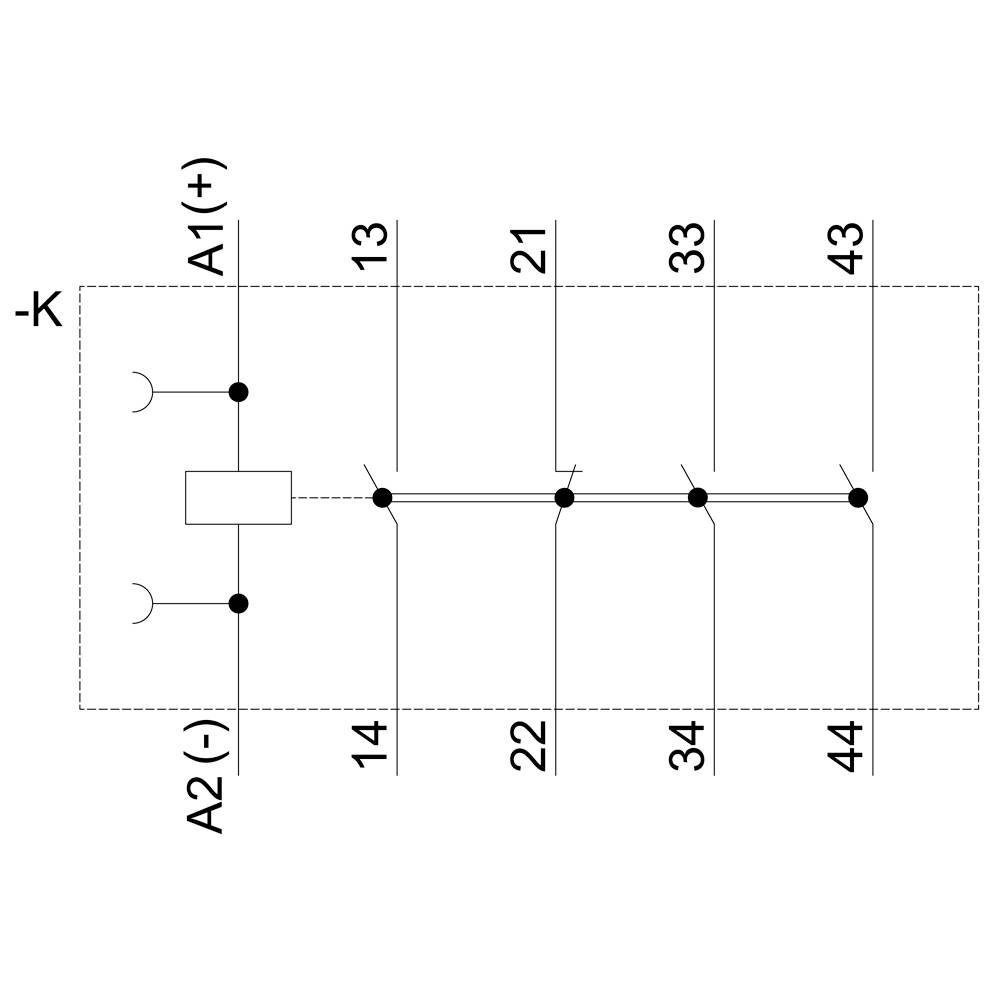

Schéma zapojenia so svorkami: -K, A1 (+), A2 (-) a prepojeniami medzi svorkami 13-14, 21-22, 33-34, 43-44.

Technický výkres elektrického komponentu s predným, bočným a pohľadom zhora. Rozmery a detaily sú uvedené v milimetroch.

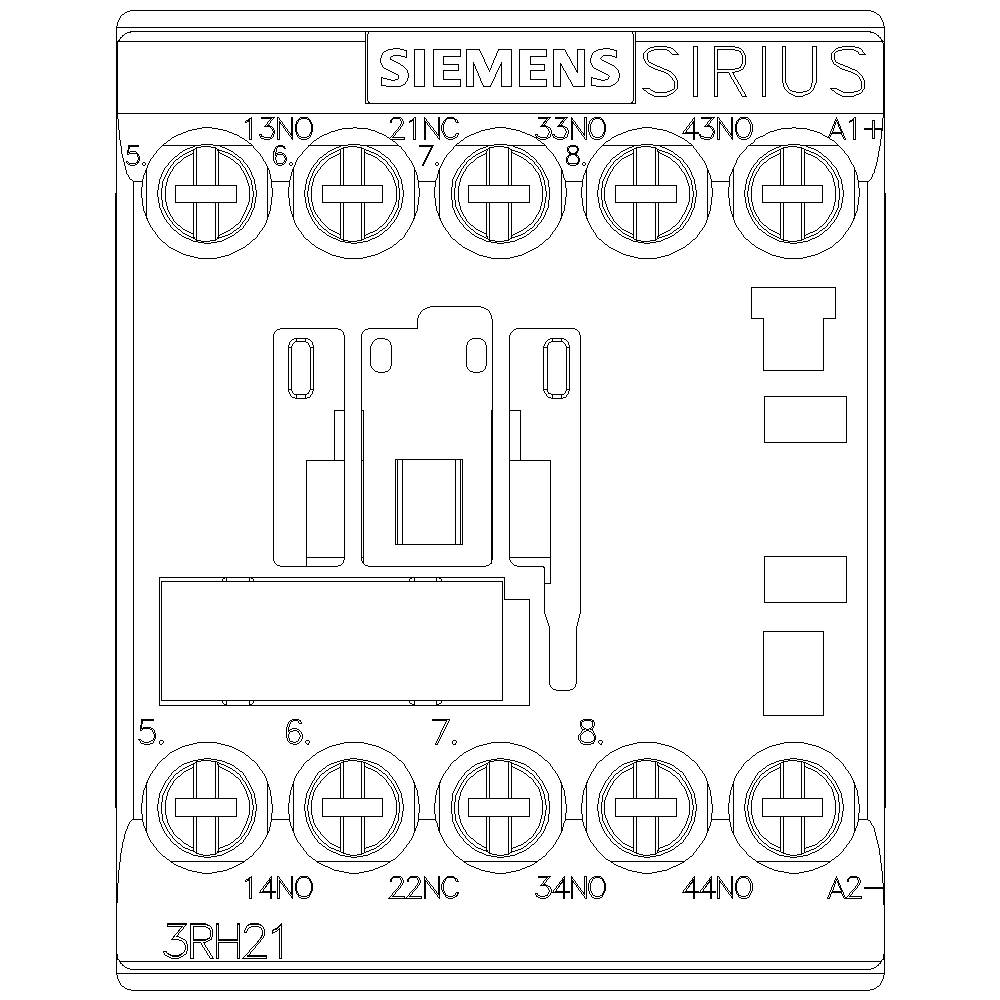

'Obrázok spínacieho zariadenia Siemens SIRIUS. Zobrazuje prípojky pre ovládacie a napájacie obvody, číslované a s NC/NO kontaktmi.'

1/5

Obrázok aplikácie

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

24 V/DC

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Datasheety: (PDF)

Doručenie: Ut 13. 10.

13 Ks

Počet

Celkom (36,58 € / kus)

36,58 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: stýkač

Typ: 3RH2131-1BB40

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 3 spínacie
1 rozpínací

Menovité napätie: 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Konštantný prúd (max.): 10 A

Zaťažovací prúd: 10 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 270 g

: 3

: 1

: 3 A

: 24-24 V

: NIE

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1431113 Siemens 3RH2131-1BB40 stýkač 24 V/DC 10 A Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431113 Siemens 3RH2131-1BB40 stýkač 24 V/DC 10 A Vhodné pre značku (relé): Siemens 1 ks

Prehlásenie o zhode

Prehlásenie o zhode 1431113 Siemens 3RH2131-1BB40 stýkač 24 V/DC 10 A Vhodné pre značku (relé): Siemens 1 ks

Popis

Contactor relay, 3 NO + 1 NC, 24 V DC, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.
The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).
They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.
The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.
The 3RH2 contactor relays replace the well-proven 3RH1 series.
Simple, efficient and always up to date - SIRIUS modular system.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
