Siemens 3RH2131-1BG40 pomocný stýkač DC obvod Vhodné pre značku (relé): Siemens Piece 1 ks

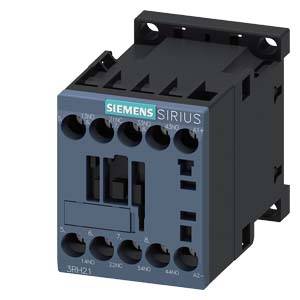

Elektrický stykač značky Siemens, model Sirius, s viacerými pripájacími svorkami, ktorý sa najčastejšie používa na ovládanie elektrických obvodov.

Ilustračný obrázok

'Otvorená rozvodná skriňa s elektronickými komponentmi a káblovými prípojkami, detailne usporiadaná na políciach pre priemyselné riadiace systémy.'

Funkčné moduly a príslušenstvo pre stýkače zobrazuje rôzne komponenty, prepojenia a aplikácie pomocných a medziobvodových stýkačov.

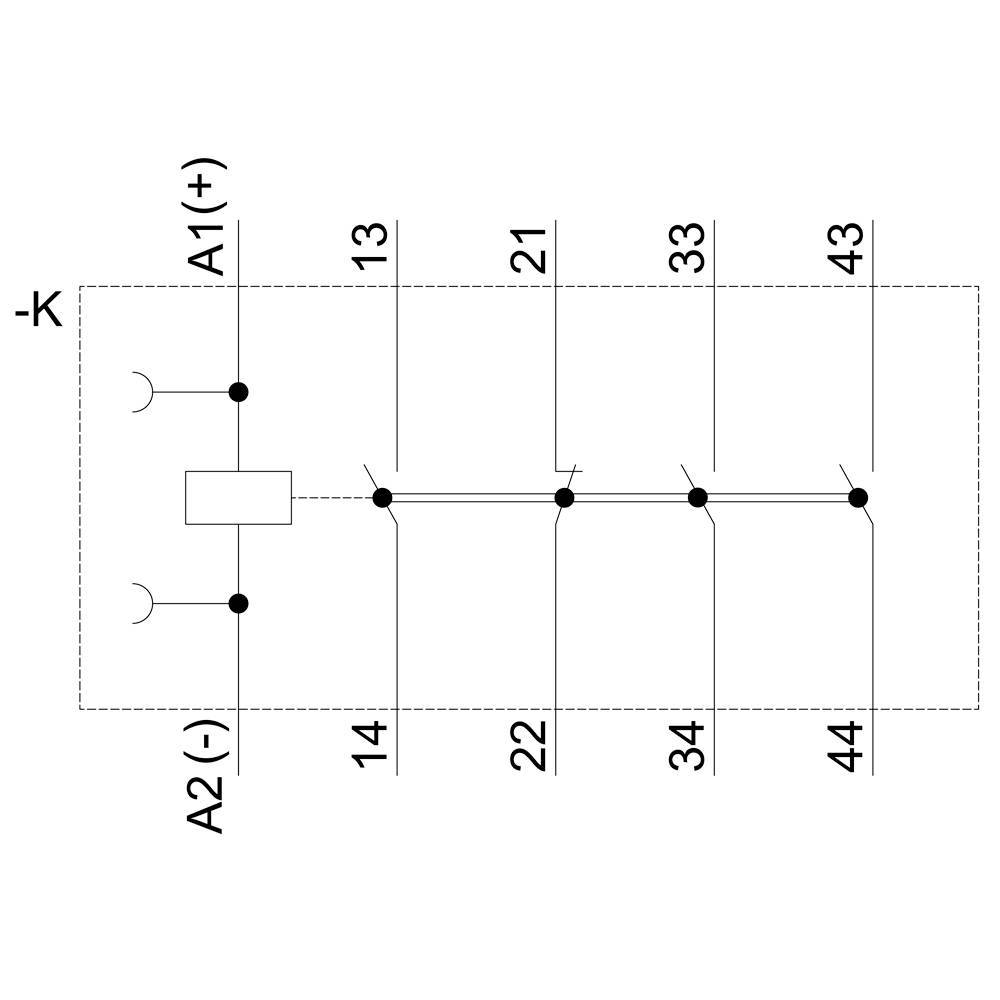

Obsadenie svoriek relé bloku: A1 (+), A2 (-), 14, 22, 34, 44. Spínacie kontakty: 13-14, 21-22, 33-34, 43-44. Zobrazuje elektrické prepojenia.

Technický výkres elektrického komponentu s pohľadom spredu, z boku a zhora vrátane rozmerov a detailov pripojenia.

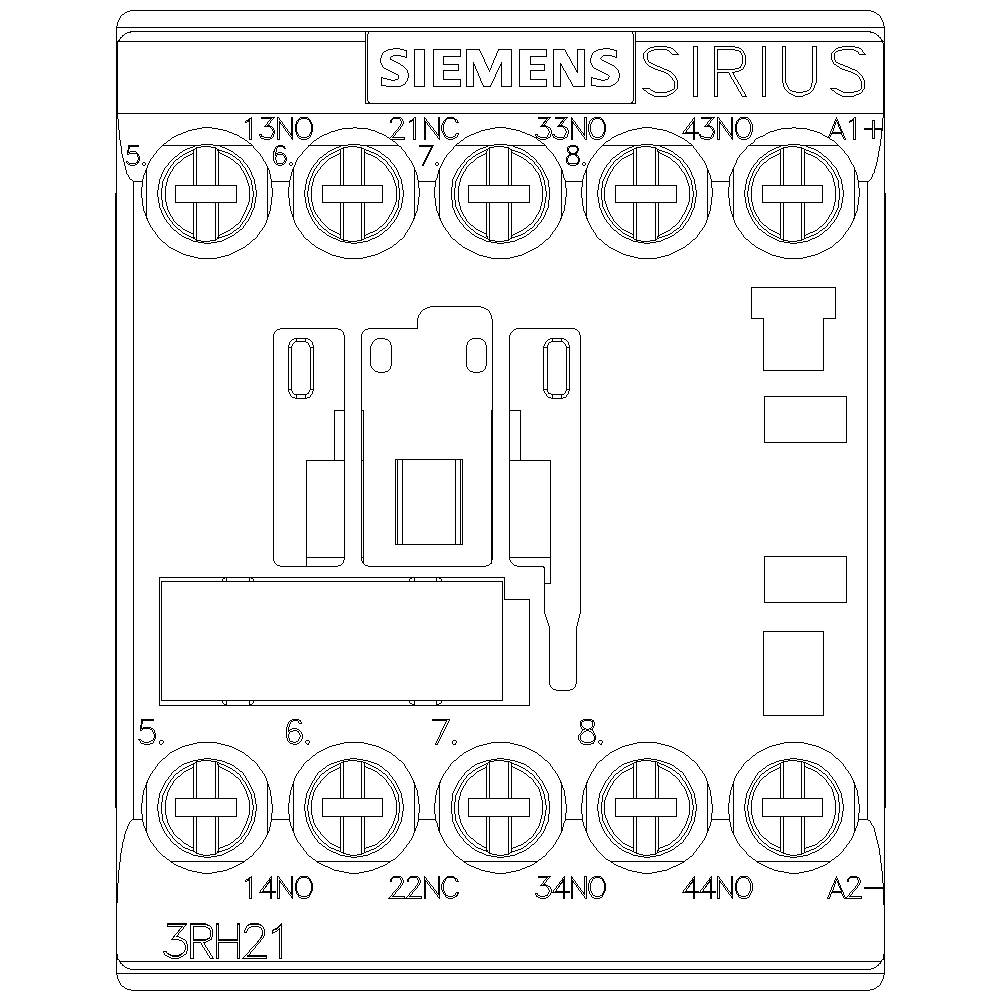

'Siemens SIRIUS 3RH21' Relé - pohľad spredu s označením svoriek: 13NO, 21NC, 33NO, 43NO, A1+, 14NO, 22NC, 34NO, 44NO, A2-.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2131-1BG40

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Relé stýkača, 3Z + 1V, 125 V DC, S00, skrutkové pripojenie

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3RH2131-1BG40

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ spínanie: DC obvod

Pomocný kontakt: 1 rozpínací
3 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1736390 Siemens 3RH2131-1BG40 pomocný stýkač DC obvod Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1736390 Siemens 3RH2131-1BG40 pomocný stýkač DC obvod Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Relé stýkača, 3Z + 1V, 125 V DC, veľkosť S00, skrutkové pripojenie Stykačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Relé stykačov SIRIUS 3RH2 má štandardizované označenie pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia stykačových relé je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahlu škálu príslušenstva pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Stykačové relé 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
