Siemens 3RH2131-1KF40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Siemensov Sirius stýkač, model 3RH 421, v tmavej farbe, s viacerými pripojovacími svorkami a charakteristickým blokovým dizajnom.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa ukazuje niekoľko radov elektrických komponentov a kabelážnych systémov.

Diagram znázorňuje zostavu pomocných stykačov a prepínacích relé. Obsahuje komponenty stykačov, možnosti pripojenia a funkčné adaptéry s LED indikáciou.

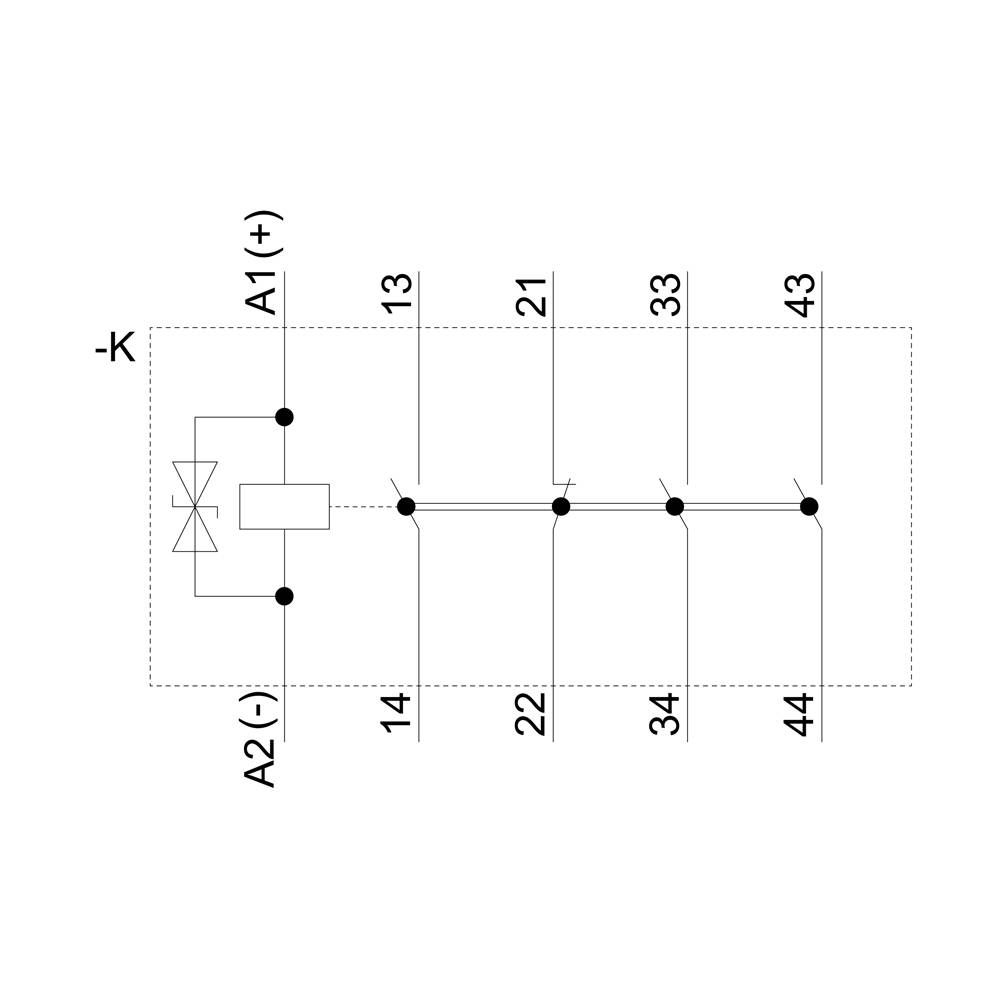

Schéma elektrického zapojenia relé so svorkami cievky A1(+) a A2(-), ako aj prepínacími kontaktmi 13-14, 21-22, 33-34, 43-44.

Technický výkres elektrického relé s pohľadom spredu, z boku a zhora. Uvedené sú rozmery a detaily pripojenia.

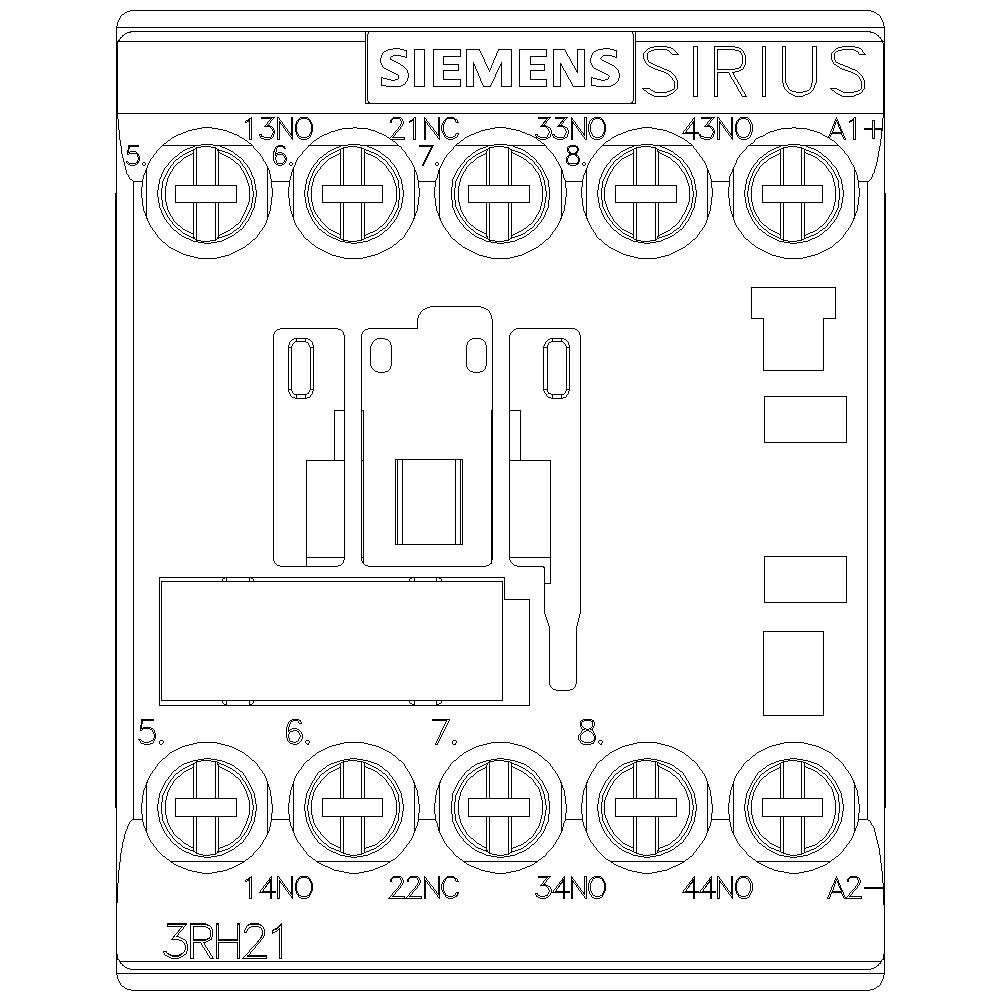

Obrázok stykača Siemens SIRIUS 3RH21 s pripájacími bodmi, označenými od 13NO po A2, určený na ovládanie v elektrických obvodoch.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2131-1KF40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (45,52 € / kus)

49,99 €

-9 %

45,52 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací stýkač, 3Z + 1V, 110 V DC, S00, skrutkové pripojenie, s potlačovacou diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-1KF40

Konštrukčná veľkosť: S00

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (max.): 110 V/DC

Rozsah riadiaceho napätia: 110 V/DC (max)

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 110-110 V

: NIE

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741227 Siemens 3RH2131-1KF40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741227 Siemens 3RH2131-1KF40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 3Z + 1V, 110 V DC, 0,7 ... 1,25 * US, s integrovanou supresorovou diódou, veľkosť S00, skrutkové spojenie vhodné pre PLC výstupy Spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
