Siemens 3RH2131-1SB40 pomocný väzobné stýkač 3 spínacie s ochrannou diódou Single 1 ks

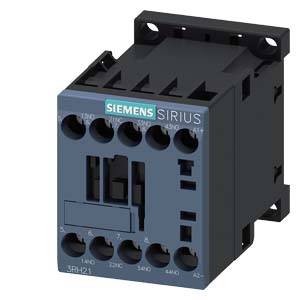

Elektrické stykač od Siemensu, model Sirius 3RH21, zobrazuje svorky a kryt, používaný v priemyselných riadiacich systémoch.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje usporiadané káble, spínače a elektronické komponenty, ktoré sa používajú na riadenie systému.

Diagram pomocných strelcov a pridružených pomocných strelcov na rozšírenie riadiacich obvodov s rôznymi modulovými možnosťami a prípojkami.

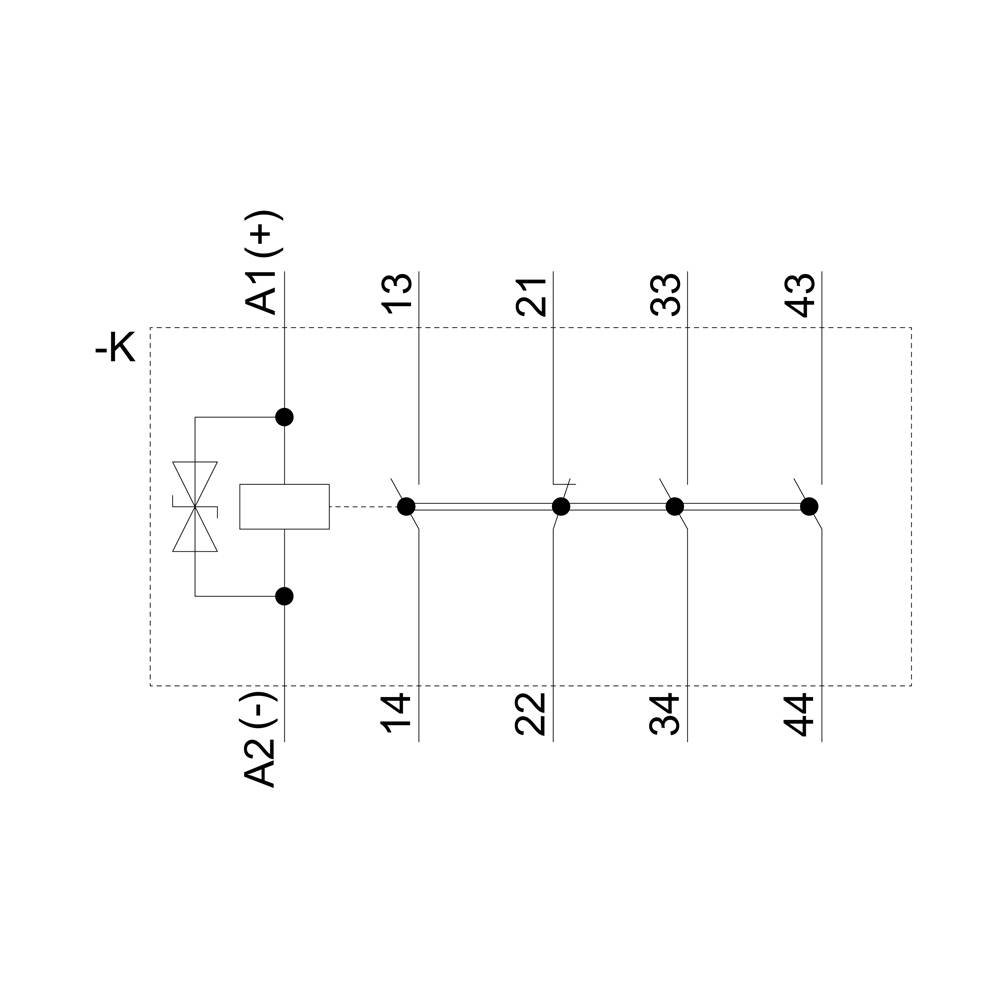

'Schematický nákres zobrazuje relé s prípojkami A1 (+) a A2 (-). Prepojenia vedú ku kontaktným bodom 13, 14, 21, 22, 33, 34, 43, 44.'

Technický výkres relé s rozmermi: šírka 45 mm, hĺbka 22,5 mm, výška 75 mm. Zobrazuje pohľad z boku a spredu.

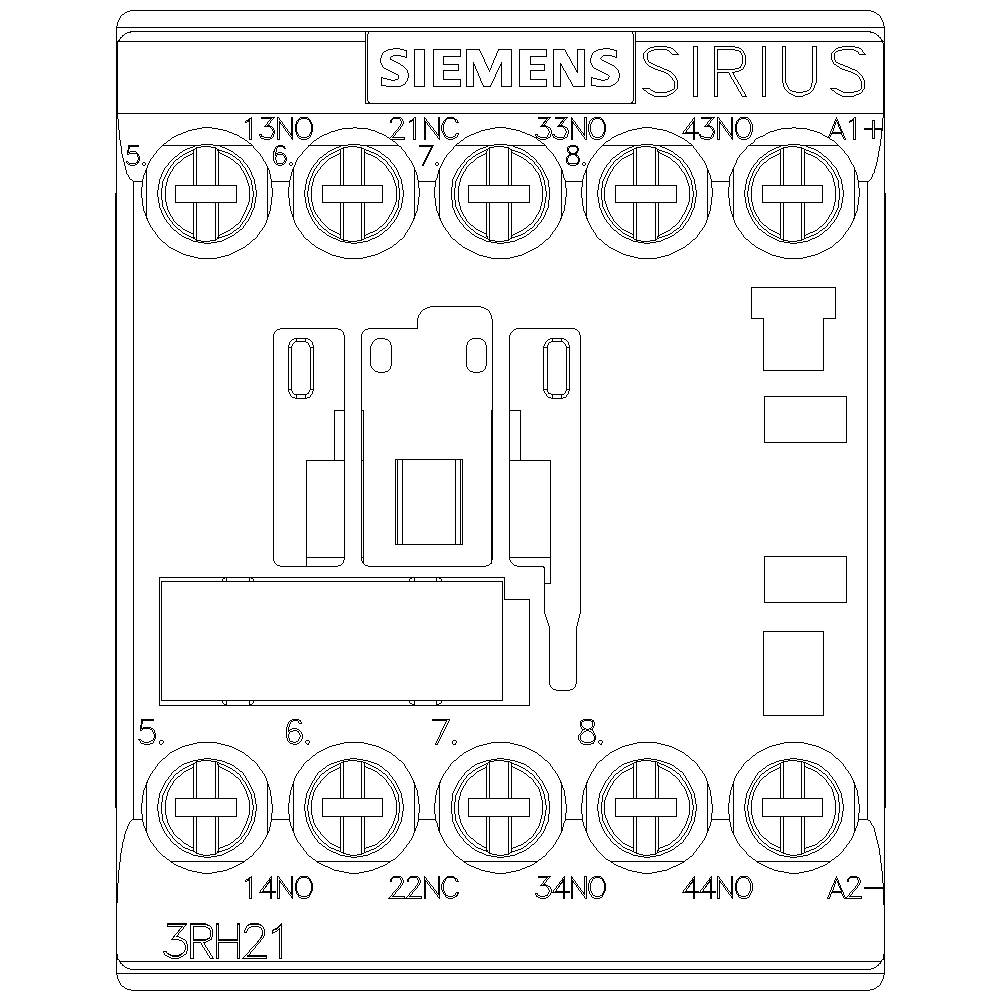

Pohľad spredu na spínač Siemens: svorky hore a dole sú očíslované. Označenie 'SIRIUS' a model '3RH21'.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Druh obalu

Single

Typ

3RH2131-1SB40

Konštrukčná veľkosť

S00

Typ kontaktu

3 spínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

43,33 €

-14 %

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 3Z + 1V, 24 V DC, S00, skrutkové spojenie, s potlačovacou diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Single

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-1SB40

Konštrukčná veľkosť: S00

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací
3 spínacie

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 24-24 V

: NIE

: Screw connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741228 Siemens 3RH2131-1SB40 pomocný väzobné stýkač 3 spínacie s ochrannou diódou Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741228 Siemens 3RH2131-1SB40 pomocný väzobné stýkač 3 spínacie s ochrannou diódou Single 1 ks

Popis

Spojovací stýkač, 3NO + 1VC 24 V DC, 0,85-1,85 * US s integrovanou potlačovacou diódou Veľkosť S00 skrutkové spojenie Spojovací stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
