Siemens 3RH2131-1VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

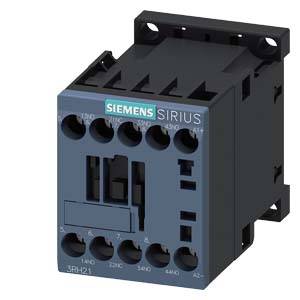

Čierna stykačová jednotka Siemens SIRIUS, model 3RH-421, s viacerými skrutkovými svorkami na pripojenie elektrických vedení.

Ilustračný obrázok

Rozvádzač s otvoreným krídlom dverí zobrazuje usporiadané elektrické komponenty a káble, symbolizuje komplexné riadiace a distribučné systémy.

Diagram znázorňuje rôzne komponenty pre prepojenie pomocných strelcov a pridružených pomocných strelcov. Obsahuje adaptéry a príslušenstvo.

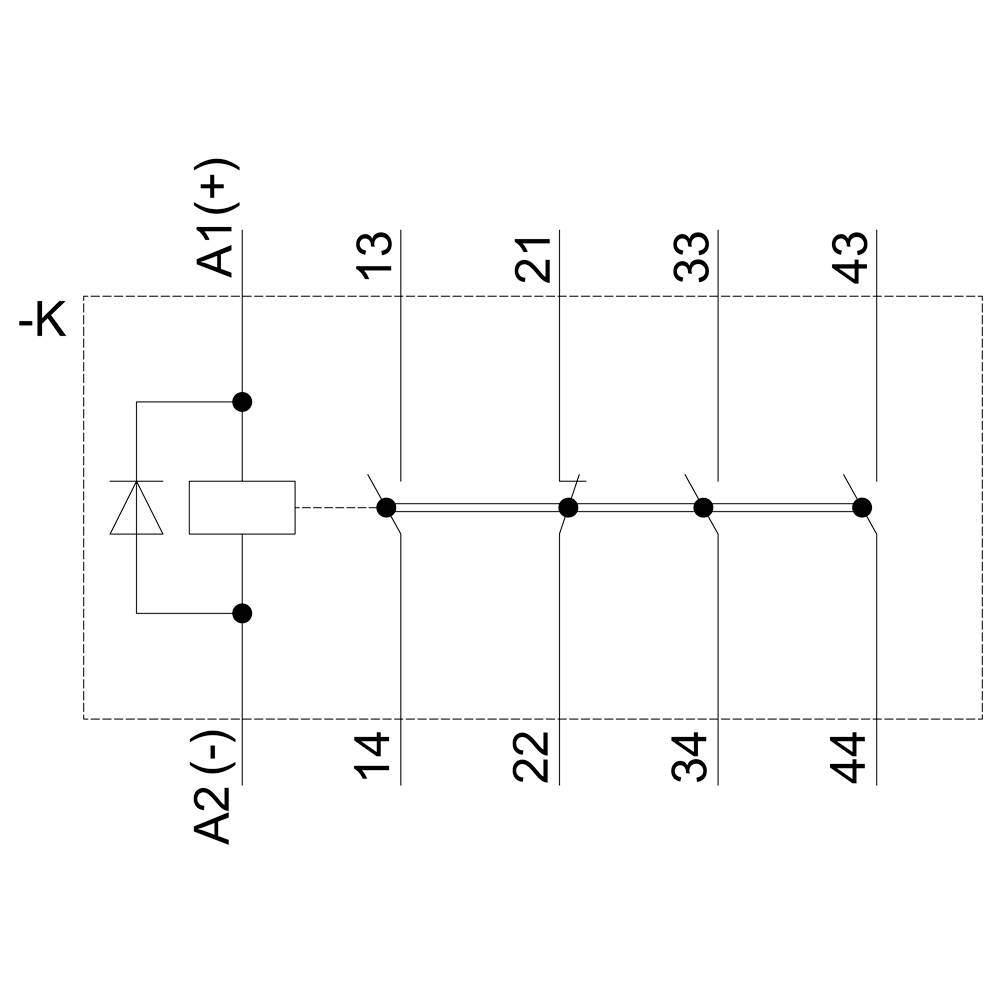

Schéma zapojenia relé s piatimi prepínacími kontaktmi, označenými 13 až 44. Znázorňuje prepojenie medzi A1(+) a A2(-) a internú diódu.

Technický výkres elektrického spínača s rôznymi pohľadmi a rozmermi. Predný, bočný a horný pohľad.

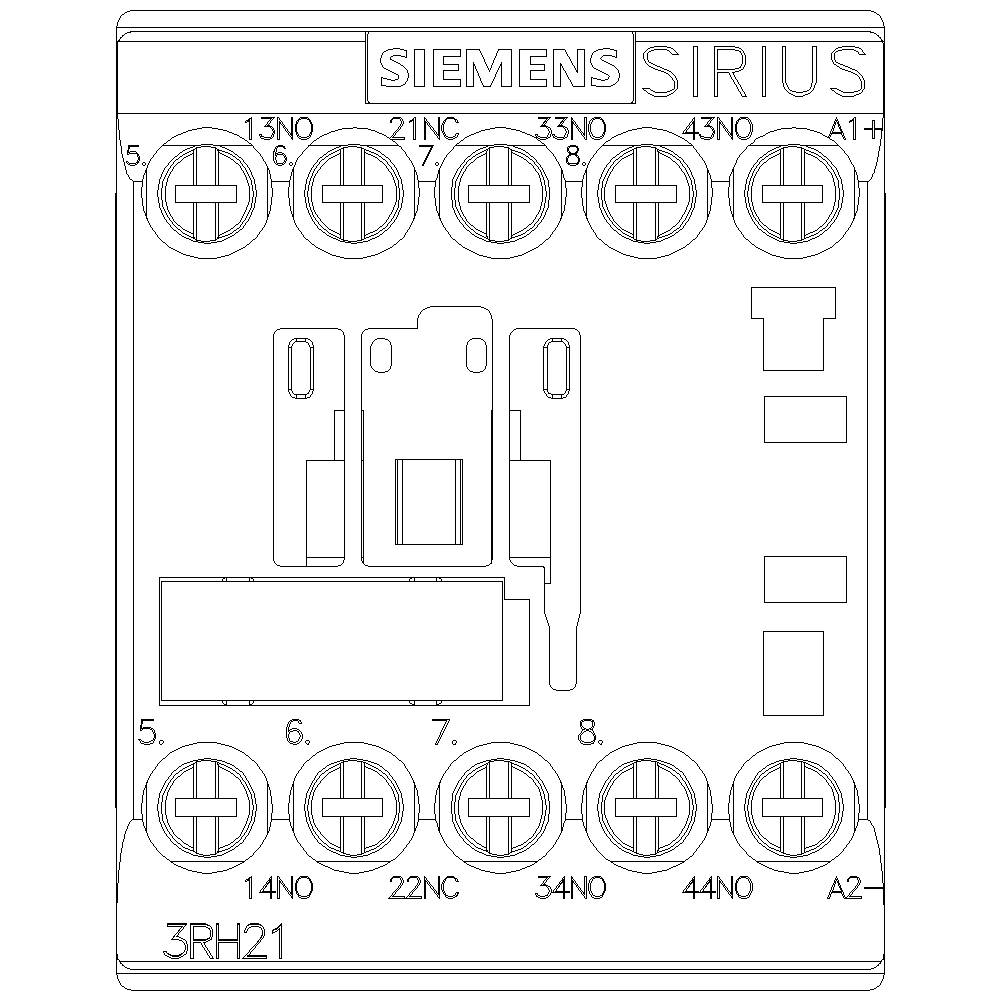

Pohľad spredu na stykač Siemens SIRIUS 3RH21 so skrutkovými svorkami. Číslované svorky pre jednoduchú kabeláž a inštaláciu.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Druh obalu

Piece

Typ

3RH2131-1VB40

Konštrukčná veľkosť

S00

Pomocný kontakt

1 rozpínací

3 spínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (38,20 € / kus)

43,33 €

-12 %

38,20 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-1VB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 1 rozpínací
3 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1741229 Siemens 3RH2131-1VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741229 Siemens 3RH2131-1VB40 pomocný väzobné stýkač s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 3Z + 1V, 24 V DC, 0,85 ... 1,85 * US, s integrovanou diódou, veľkosť S00, skrutkové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
