Siemens 3RH2131-2AP00 pomocný stýkač 3 spínacie bez LED diódy Vhodné pre značku (relé): Siemens Single 1 ks

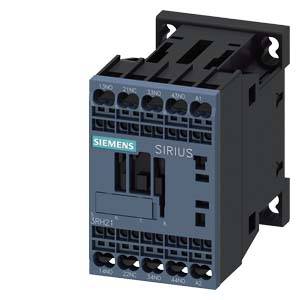

Elektrický stykač Siemens Sirius, zariadenie na riadenie vysokovýkonných elektrických obvodov, s rôznymi pripojovaciemi svorkami.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s elektrickými komponentmi, káblami a prepínačmi. Funkcie a prepojenia sú viditeľné.

'Spínacie zariadenia pre obvody hlavného prúdu a pomocných obvodov s rôznymi funkčnými modulmi. Ikony zobrazujú kompatibilitu a funkcie.'

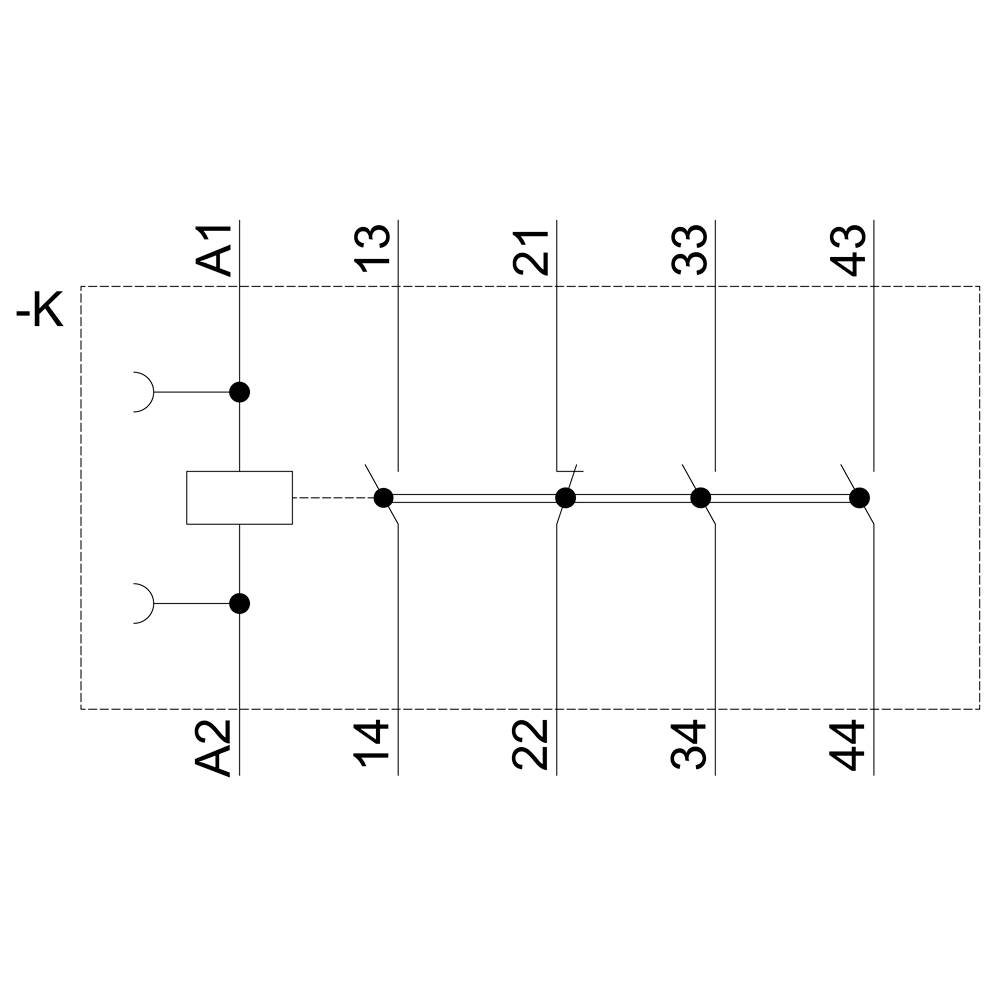

Elektrický schéma: Spínač spája A1-A2 s kontaktnými pármi 13-14, 21-22, 33-34, 43-44. Všetky kontakty sú uzavreté.

Technický výkres elektrického spínacieho systému. Zobrazuje predný, bočný a pohľad zhora s presnými rozmermi a detailmi pripojenia.

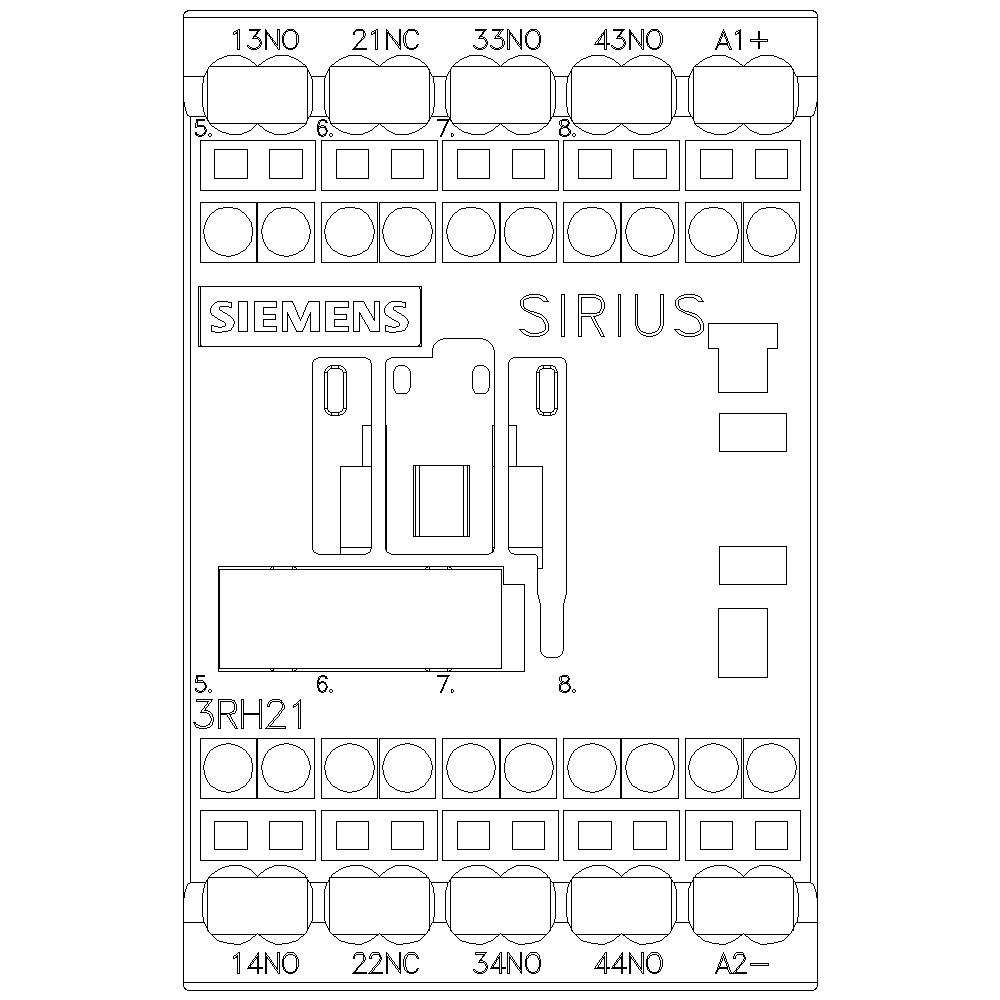

Elektrické spínacie zariadenie od Siemensu s rôznymi pripojovacie svorkami, označené 'SIEMENS SIRIUS', typ 3RH21.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Single

Typ

3RH2131-2AP00

Datasheety: (PDF)

Doručenie: Ut 13. 10.

4 Ks

Počet

Celkom (36,58 € / kus)

36,58 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC

Druh obalu: Single

Kategória výrobku: pomocný stýkač

Typ: 3RH2131-2AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Konštantný prúd (max.): 3 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: bez LED diódy

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 230-230 V

: 230-230 V

: NIE

: Spring clamp connection

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1741237 Siemens 3RH2131-2AP00 pomocný stýkač 3 spínacie bez LED diódy Vhodné pre značku (relé): Siemens Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741237 Siemens 3RH2131-2AP00 pomocný stýkač 3 spínacie bez LED diódy Vhodné pre značku (relé): Siemens Single 1 ks

Popis

Relé stýkača, 3 Z + 1 V, 230 V AC, 50/60 Hz, veľkosť S00, pružinové pripojenie SIRIUS 3RH2 pomocný stýkač na spínanie riadiacich signálov v riadiacom obvode.
Relé stykačov SIRIUS 3RH2 má štandardizované označenie pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia stykačových relé je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahlu škálu príslušenstva pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Stykačové relé 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
