Siemens 3RH2131-2KB40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

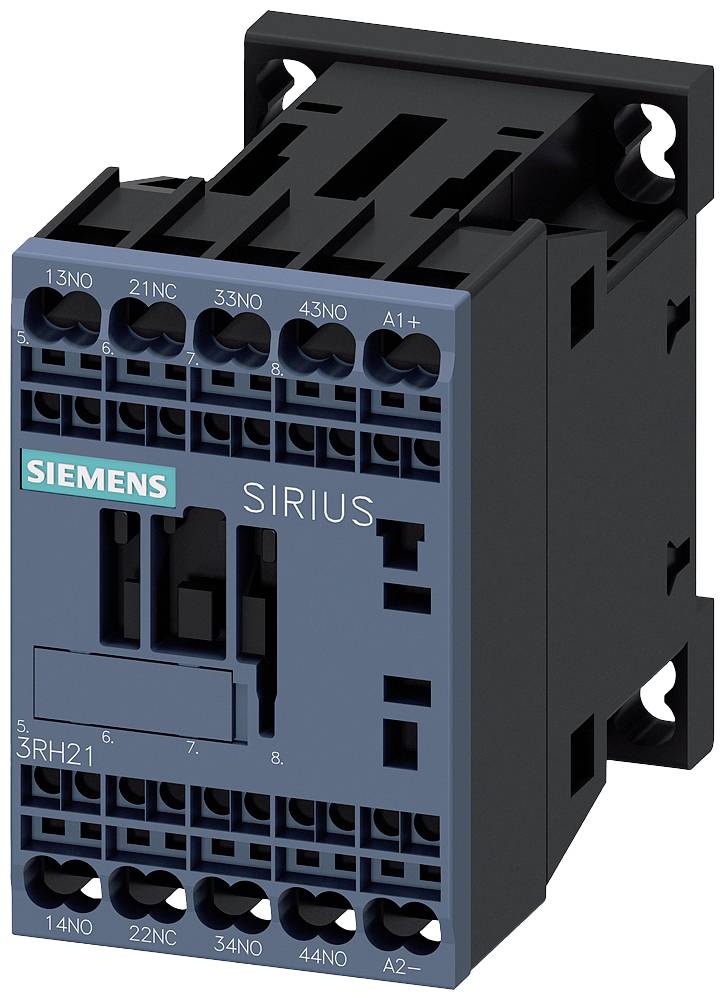

Spínacie zariadenie od Siemens, model Sirius 3RH21. Disponuje niekoľkými prípojkami pre elektrické obvody.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje rôzne elektrické komponenty a káble. Horná priehradka obsahuje riadiace jednotky, dole sú poistky.

Diagram funkcie pomocných stykačov s väzbovým pomocným stykačom. Obsahuje adaptér, prepäťovú ochranu a popis jednotlivých súčastí.

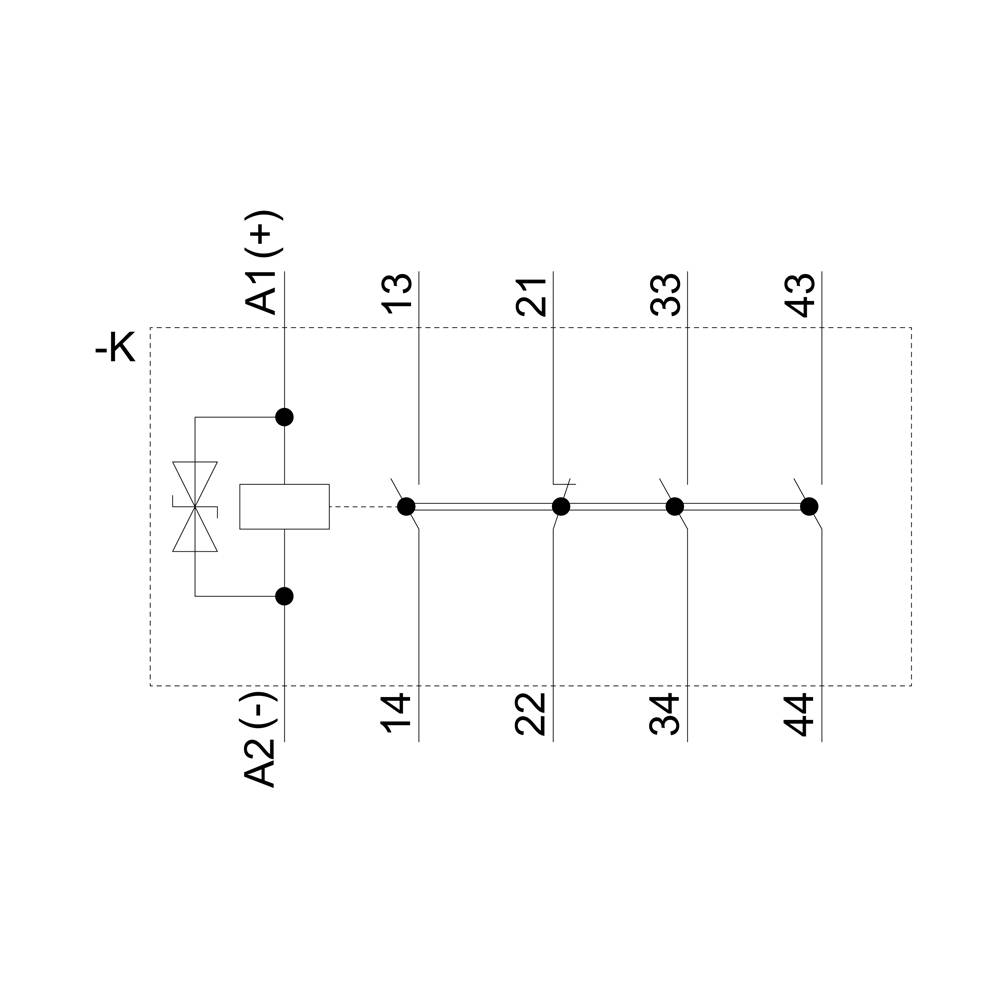

Schéma zapojenia reléového obvodu so vstupmi A1, A2 a výstupmi 13, 14, 21, 22, 33, 34, 43, 44.

Technický výkres spínača s tromi pohľadmi. Zobrazuje rozmery a detaily konštrukcie vrátane šírky, výšky a hĺbky.

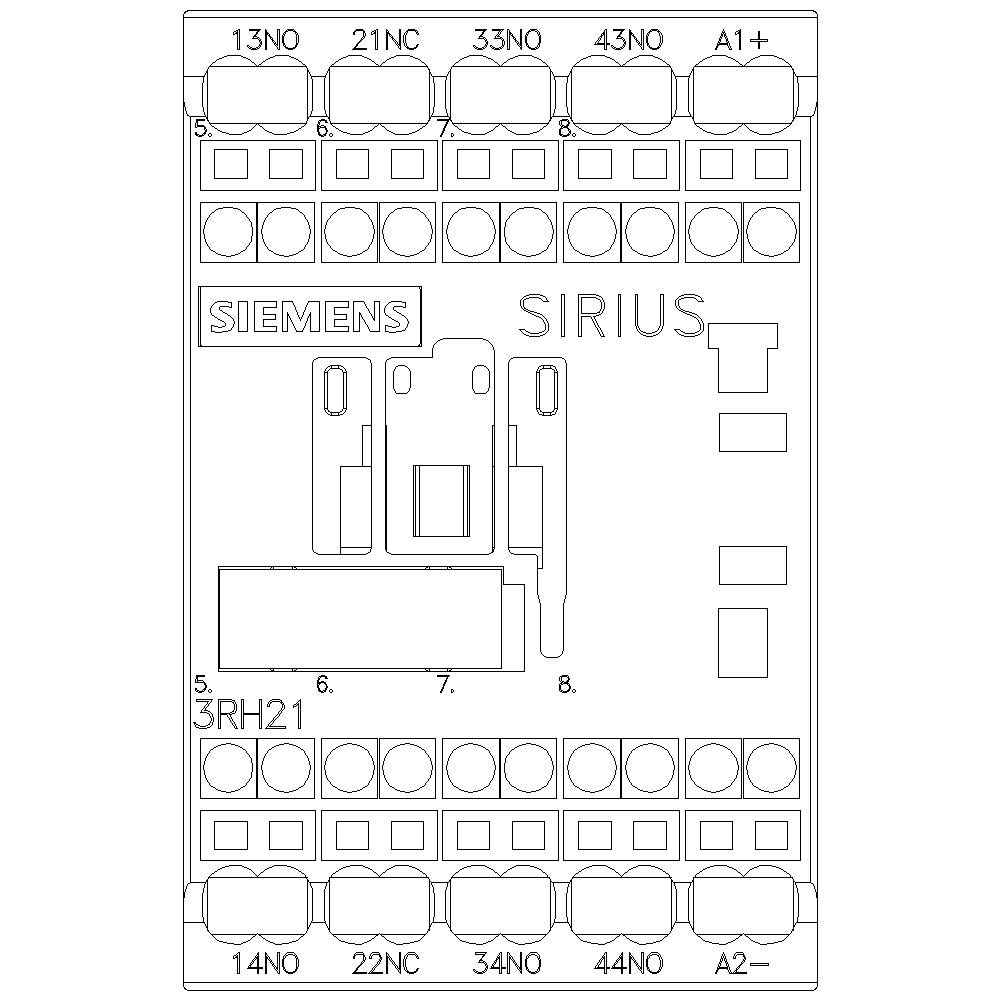

'Schéma zapojenia relé Siemens SIRIUS 3RH21 s označeniami svoriek. Hlavné svorky sú hore, ovládacie svorky dole.'

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH2131-2KB40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Ut 13. 10.

4 Ks

Počet

Celkom (37,39 € / kus)

43,33 €

-14 %

37,39 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 3Z + 1V, 24 V DC, S00, pružinové pripojenie, s potlačovacou diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-2KB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 1 rozpínací
3 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 24-24 V

: NIE

: Spring clamp connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741246 Siemens 3RH2131-2KB40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741246 Siemens 3RH2131-2KB40 pomocný väzobné stýkač s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 3Z + 1V, 24 V DC, 0,7 ... 1,25 * US, s integrovanou supresorovou diódou, veľkosť S00, pružinové pripojenie vhodné pre výstupy PLC spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
