Siemens 3RH2131-2VB40 pomocný väzobné stýkač 3 spínacie s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

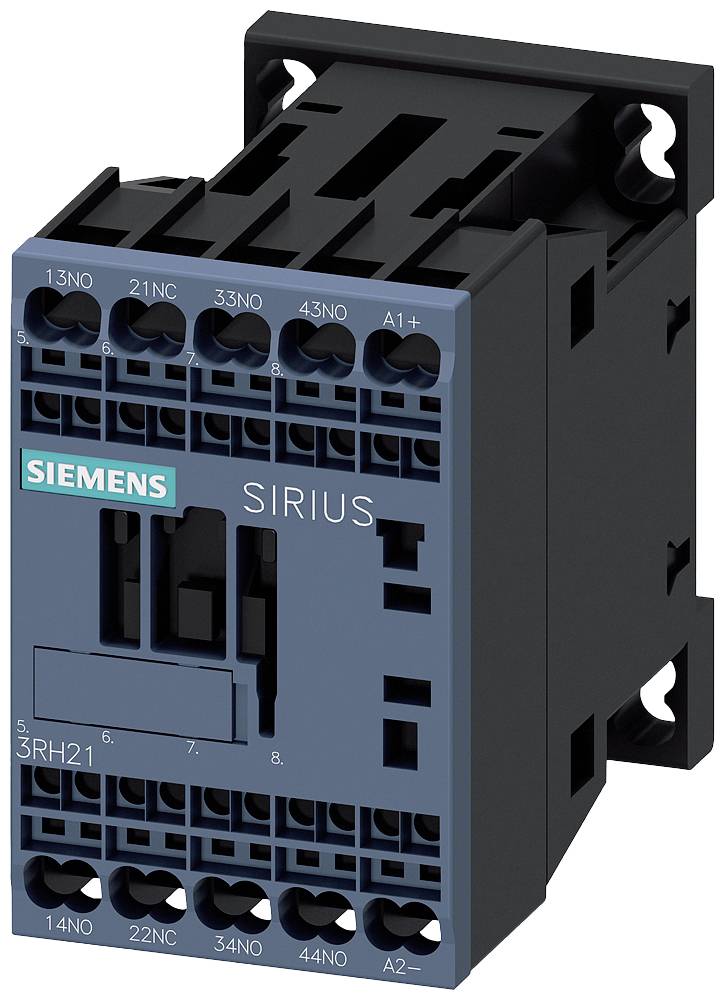

Elektrický stykač Siemens, model 'SIRIUS 3RH21'. Zobrazuje pripojenia a je navrhnutý pre riadiace aplikácie.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a káblami usporiadanými v priehradkách.

Diagram znázorňuje pomocné spínacie kontakty a adaptéry vrátane funkčného modulu, adaptéra spájkovacích pinov, LED sady a ochrany proti prepätiu.

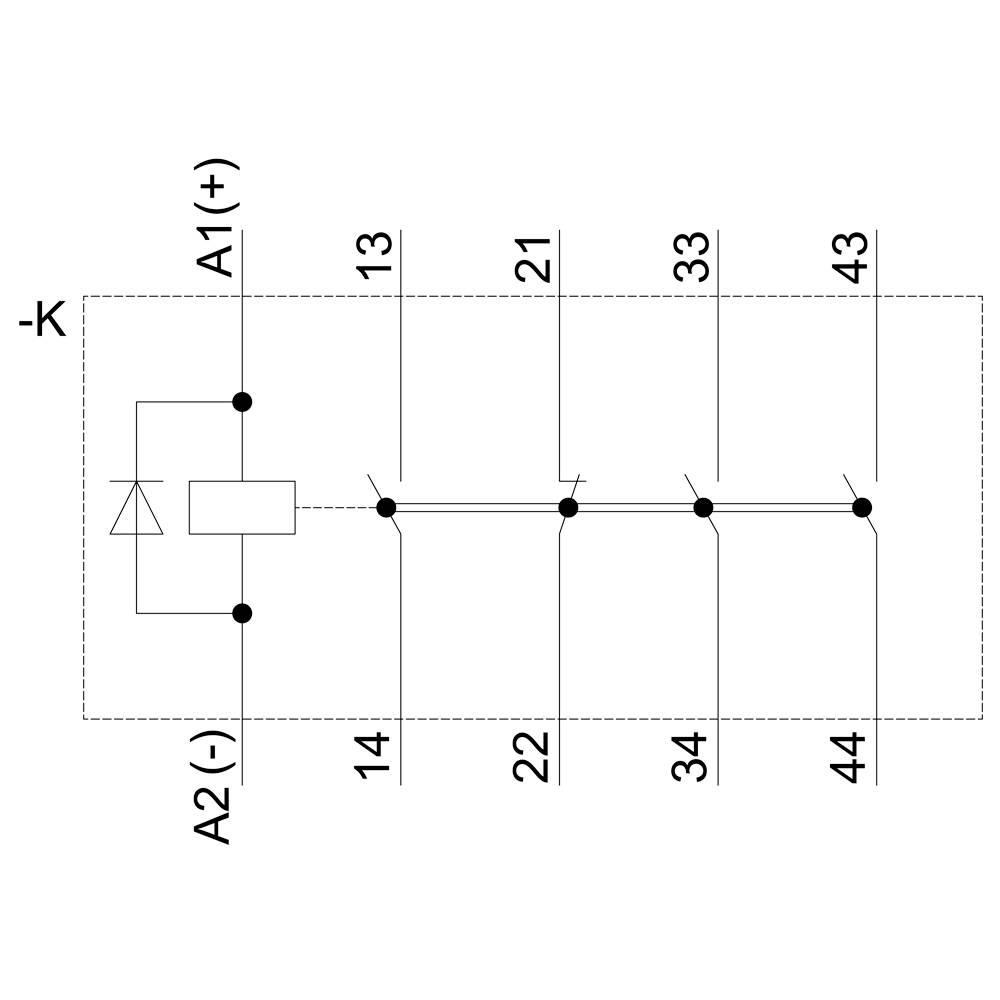

Schéma zapojenia relé so štyrmi prepínacími kontaktmi (13/14, 21/22, 33/34, 43/44). A1(+) a A2(-) sú ovládacie svorky.

Technický výkres elektrického spínača z troch pohľadov: čelný pohľad s označením 'SIRIUS', bočný pohľad a pohľad zhora s kótami.

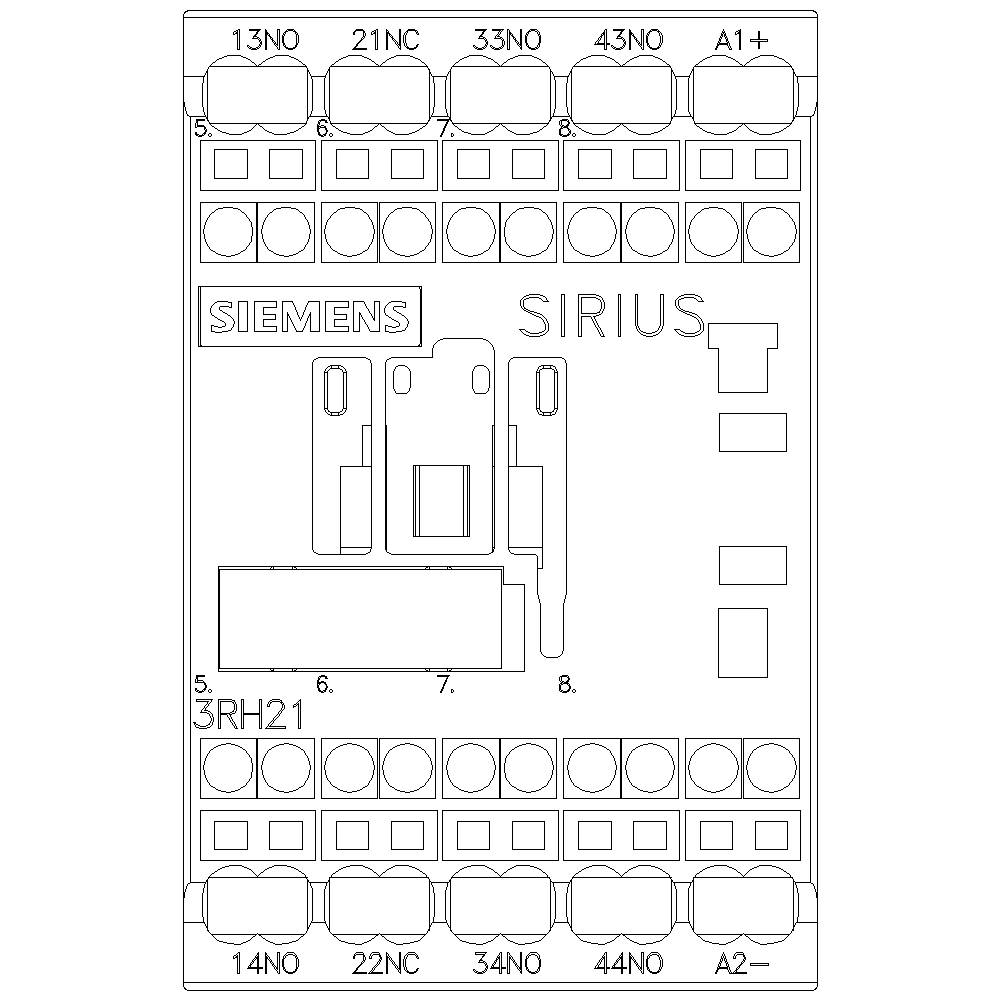

Kontakty jedného relé modulu Siemens Sirius s označeniami '13NO', '21NC', '33NO', '43NO', 'A1+', '14NO', '22NC', '34NO', 'A2-'.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH2131-2VB40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (38,20 € / kus)

38,20 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 3Z + 1V, 24 V DC, S00, pružinové pripojenie, s diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-2VB40

Konštrukčná veľkosť: S00

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (min.): 20.4 V/DC

Riadiace napätie (max.): 44.4 V/DC

Rozsah riadiaceho napätia: 20.4 - 44.4 V/DC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: 24-24 V

: NIE

: Spring clamp connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741250 Siemens 3RH2131-2VB40 pomocný väzobné stýkač 3 spínacie s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741250 Siemens 3RH2131-2VB40 pomocný väzobné stýkač 3 spínacie s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 3Z + 1V, 24 V DC, 0,85 ... 1,85 * USA, s integrovanou diódou, veľkosť S00, pružinové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
