Siemens 3RH2131-2WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

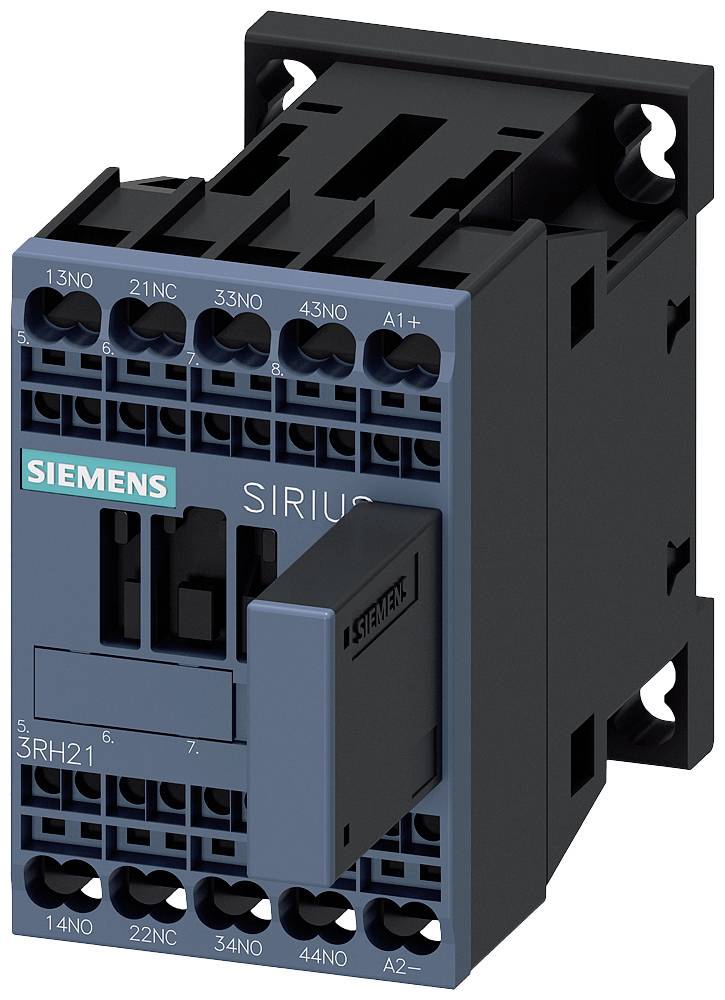

Spínací zariadenie od Siemens, model Sirius, čierno-modré, pre priemyselné aplikácie. Obsahuje rôzne pripojovacie svorky.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s viacerými radmi elektronických zariadení a kabeláže na riadenie priemyselných procesov.

Diagram znázorňuje zostavu a komponenty pomocného spínača, systému pomocného prepínača a ich príslušenstvo vrátane funkčného modulu.

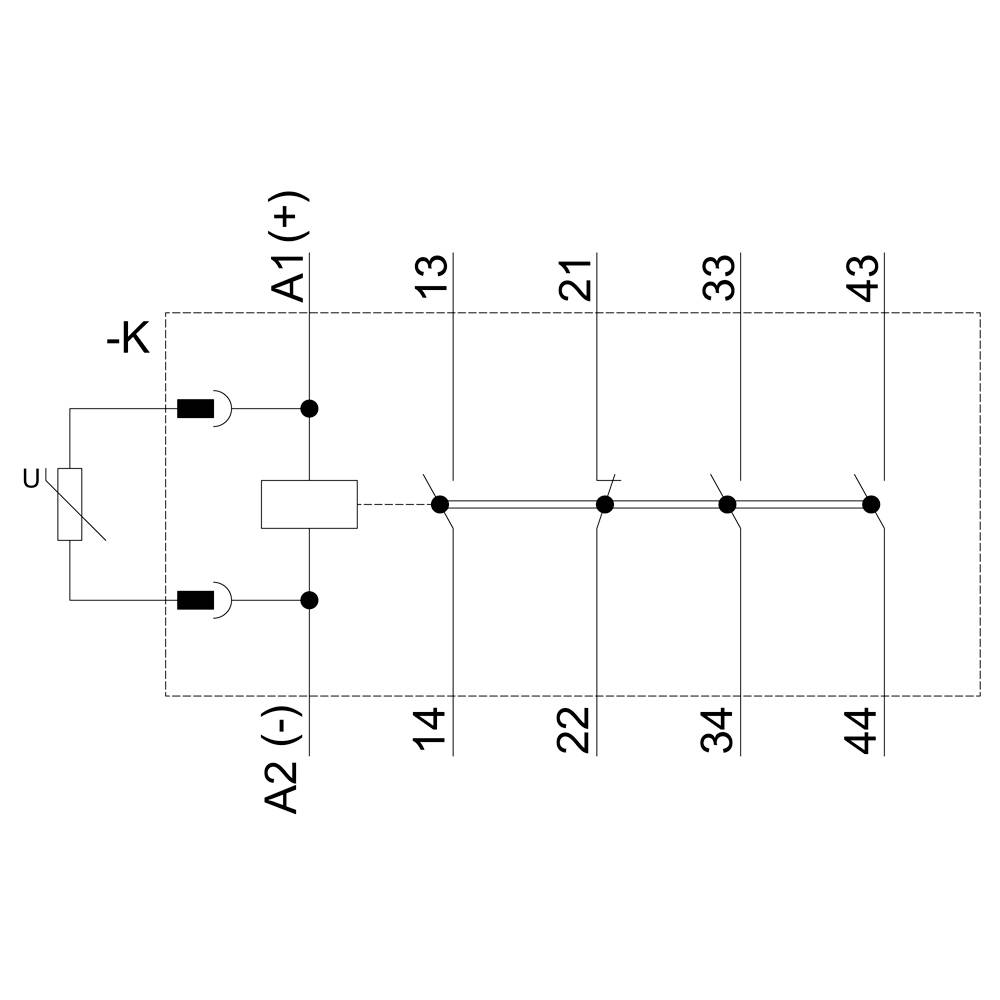

Schéma zapojenia relé so štyrmi spínačmi. Napätie U ovláda relé medzi A1(+) a A2(-). Kontakty sú pri 13-14, 21-22, 33-34, 43-44.

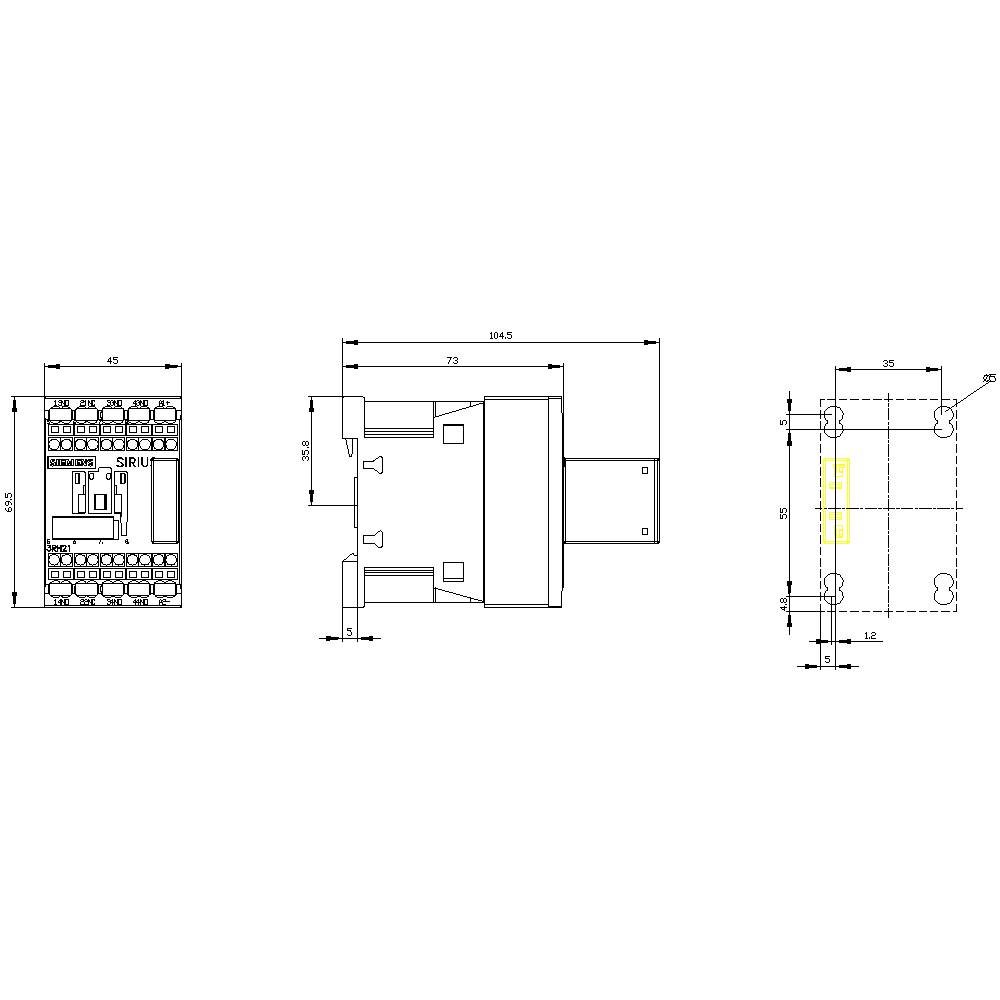

Technický výkres spínača s predným pohľadom, postrannným pohľadom a pohľadom zhora. Jednotky miery a rozmery sú vyznačené.

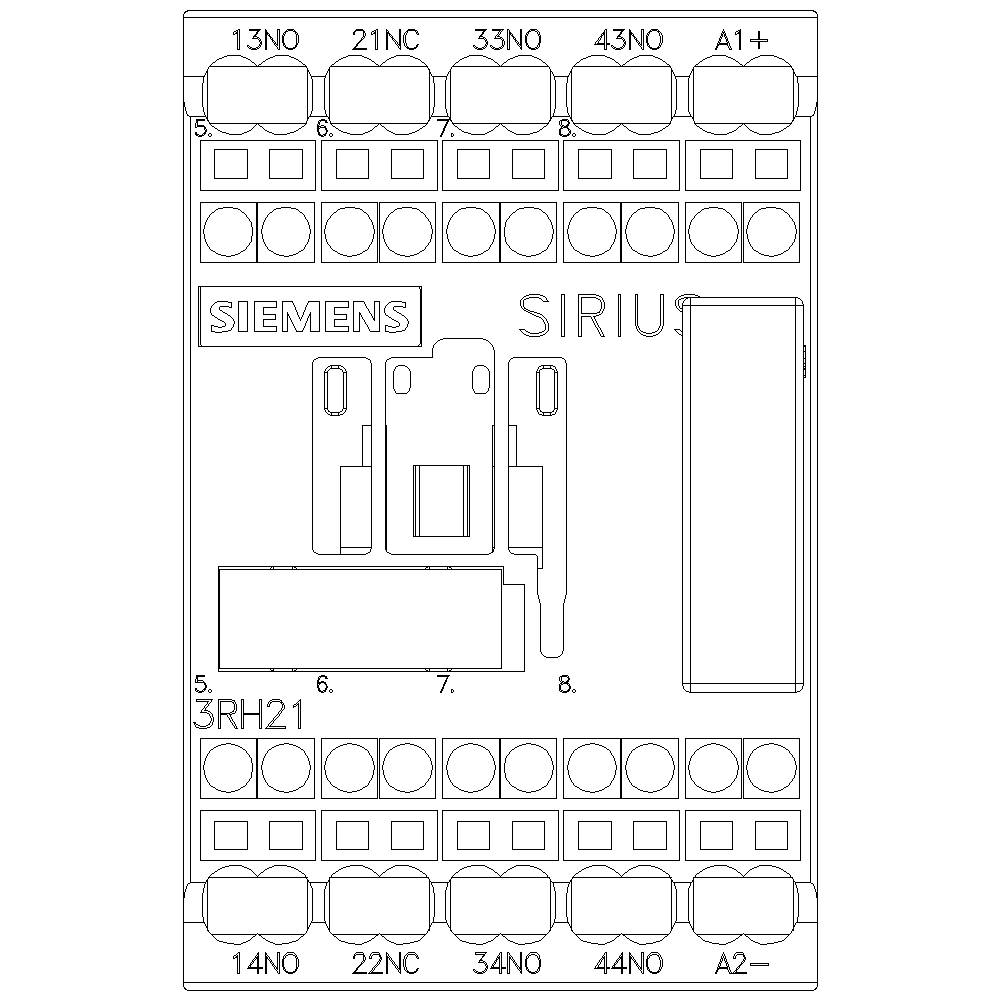

Elektrická schéma Siemens Sirius spínacieho zariadenia s očíslovanými svorkami a kontaktnými bodmi pre zapojenie a riadenie.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RH2131-2WB40

Konštrukčná veľkosť

S00

Pomocný kontakt

1 rozpínací

3 spínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 3Z + 1V, 24 V DC, S00, pružinové pripojenie, s varistorom

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2131-2WB40

Konštrukčná veľkosť: S00

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1741251 Siemens 3RH2131-2WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741251 Siemens 3RH2131-2WB40 pomocný väzobné stýkač s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Spojovací stýkač, 3Z + 1V, 24 V DC, 0,85 ... 1,85 * USA, s pripojeným varistorom, veľkosť S00, pružinové pripojenie spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
