Siemens 3RH2140-1AP00 stýkač 4 spínacie 230 V/AC 10 A Vhodné pre značku (relé): Siemens 1 ks

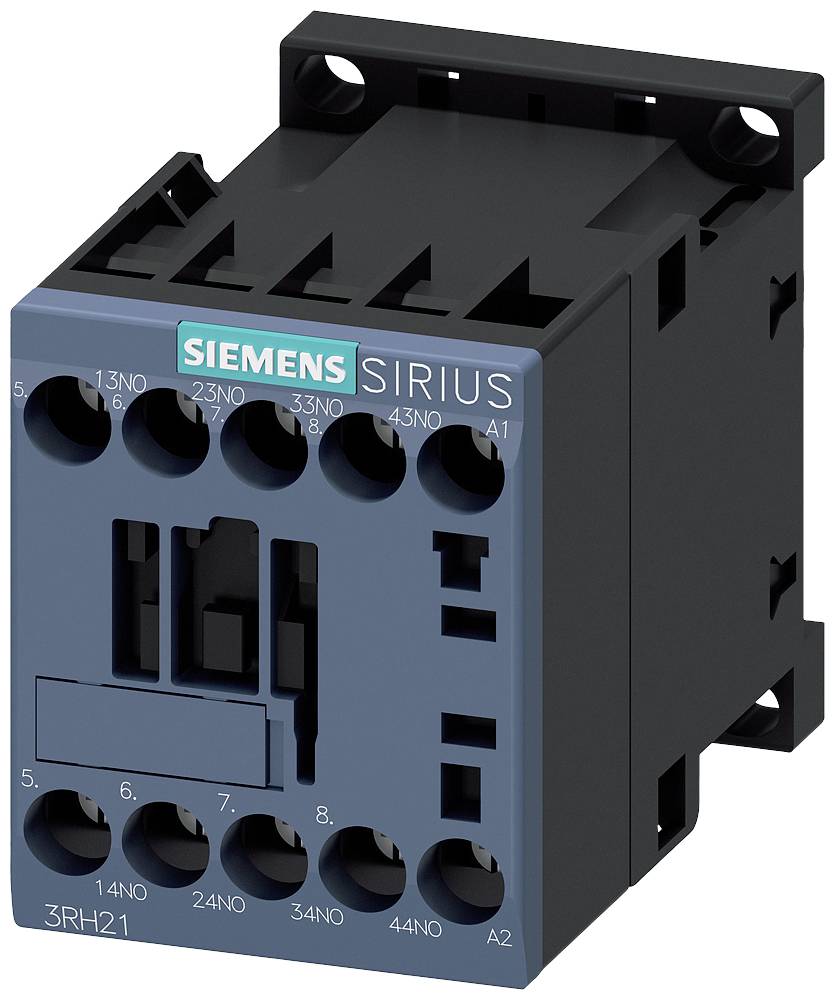

Siemens SIRIUS stýkač, model 3RH21, s rôznymi prípojkami a čiernym krytom.

Ilustračný obrázok

Otvorená rozvodná skriňa s viacerými elektrickými komponentmi, ako sú spínače, poistky a elektrické vedenia, usporiadané v rôznych úrovniach.

Elektrický schematický diagram znázorňuje rôzne komponenty a ich prepojenia vrátane pomocných stýkačov a príslušenstva.

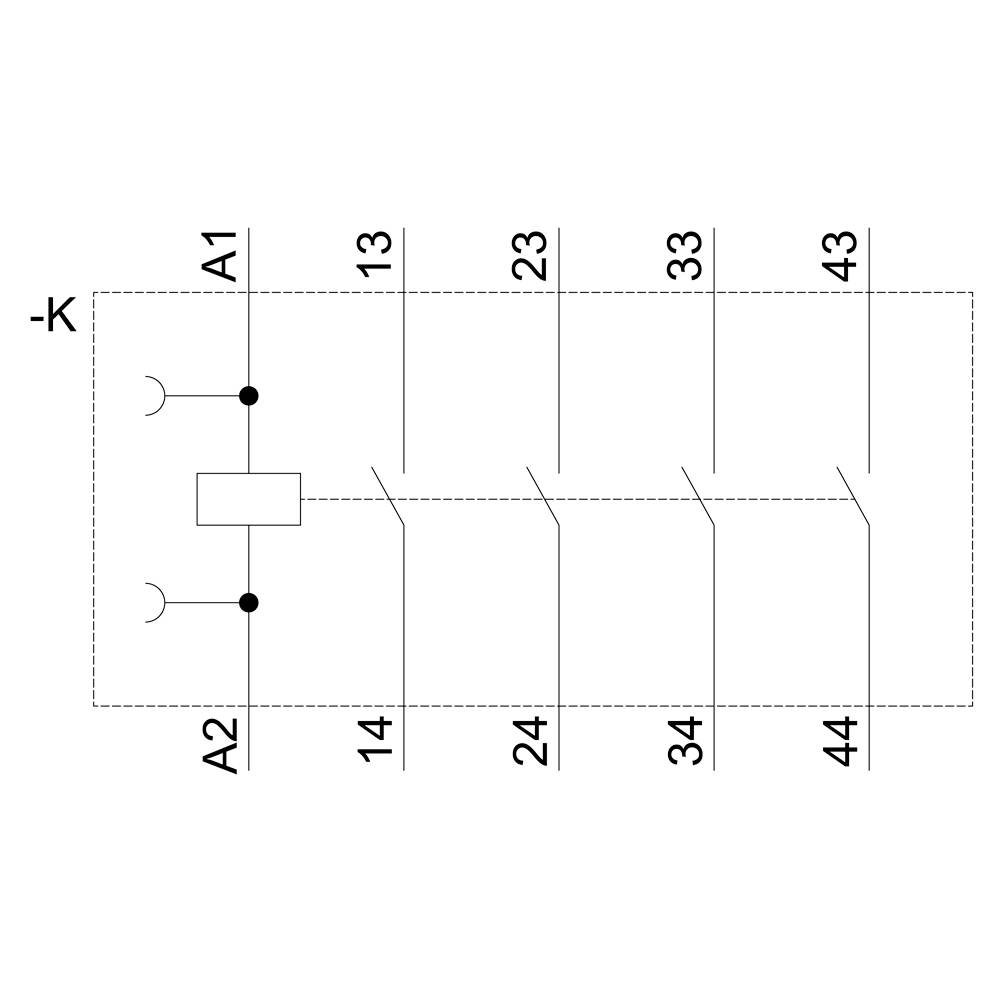

Schéma elektrického relé so štyrmi prepínacími kontaktmi. Označené ako 'K', 'A1', 'A2' a číslami 13 až 44.

Technický výkres relé: Pohľad z bočnej strany vľavo ukazuje rozmery 52 mm šírka, 73 mm dĺžka; Pohľad spredu hore ukazuje 45 mm hĺbku.

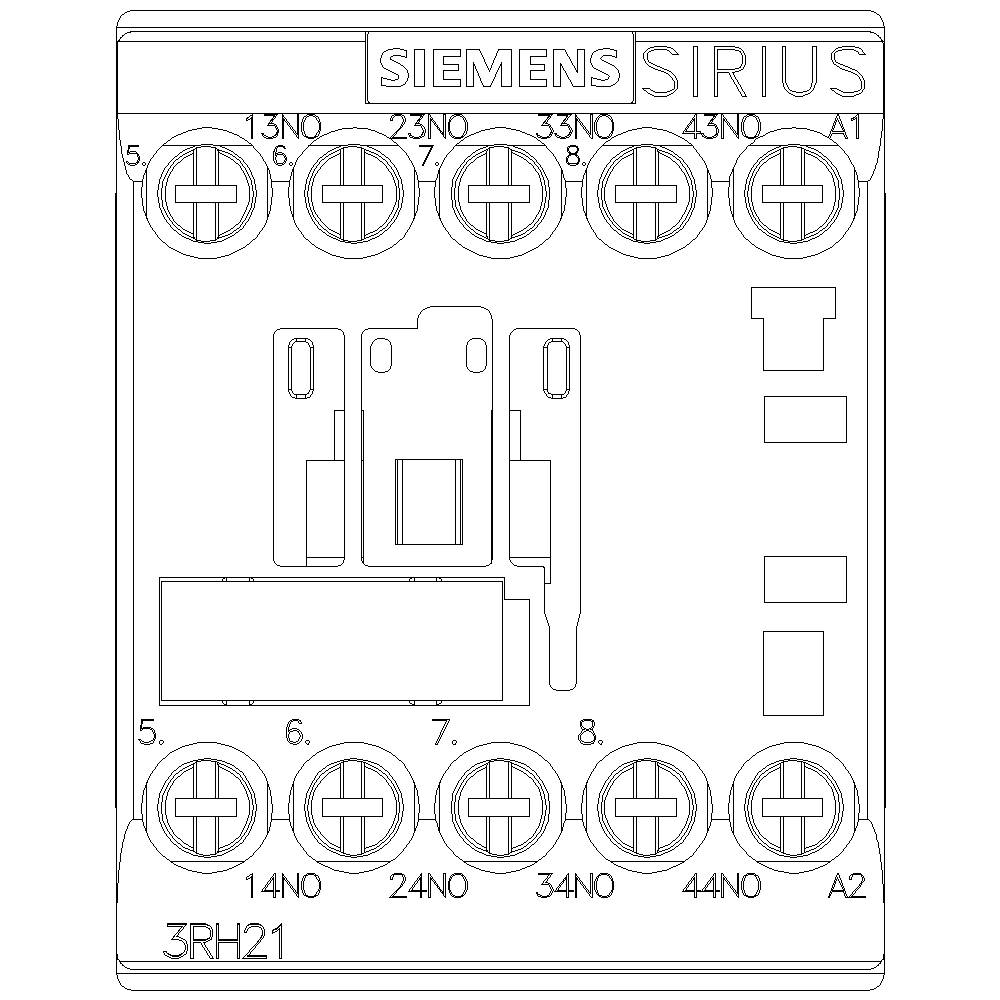

Siemens Sirius riadiace reléové modely 3RH21, zobrazuje pripojovacie svorky 13NO, 23NO, 33NO, 43NO a prípojky 14NO, 24NO, 34NO, A1, A2.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Datasheety: (PDF)

Doručenie: Ut 13. 10.

20 Ks

Počet

Celkom (38,20 € / kus)

38,20 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Stýkačové relé, 4 NO, AC 230 V, 50/60 Hz, konštrukčná veľkosť S00, skrutková svorka. Stýkačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode. Stýkačové relé SIRIUS 3RH2 majú označenia svoriek v súlade s normami a spoľahlivú a časovo úspornú technológiu pripojenia. Duplikácia výstupu umožňuje súčasné spínanie viacerých pomocných obvodov. Všetky kontakty sú dostupné aj vo verziách SUVA s pozitívnym vedením pre bezpečnostné aplikácie. Stýkačové relé sú odolné voči poveternostným vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka príslušným schváleniam (napr. IEC a UL/CSA) sú vhodné na celosvetové použitie. Sú k dispozícii v prevedení na striedavý alebo jednosmerný prúd a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná konštrukcia stykačových relé je 4-pólová a dá sa rozšíriť na 8 pólov pomocou zacvakávacích blokov pomocných spínačov. Rozsiahle príslušenstvo stýkačov 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stýkačové relé 3RH2. Stýkačové relé 3RH2 nahrádzajú osvedčený rad 3RH1. Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Kategória výrobku: stýkač

Typ: 3RH2140-1AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Pomocný kontakt: 4 spínacie

Menovité napätie: 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Konštantný prúd (max.): 10 A

Zaťažovací prúd: 10 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 230 g

: 4

: 3 A

: 230-230 V

: 230-230 V

: NIE

: Screw connection

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431032 Siemens 3RH2140-1AP00 stýkač 4 spínacie 230 V/AC 10 A Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431032 Siemens 3RH2140-1AP00 stýkač 4 spínacie 230 V/AC 10 A Vhodné pre značku (relé): Siemens 1 ks

Popis

Stýkačové relé, 4 NO, AC 230 V, 50/60 Hz, konštrukčná veľkosť S00, skrutková svorka. Stýkačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stýkačové relé SIRIUS 3RH2 majú označenia svoriek v súlade s normami a spoľahlivú a časovo úspornú technológiu pripojenia. Duplikácia výstupu umožňuje súčasné spínanie viacerých pomocných obvodov. Všetky kontakty sú dostupné aj vo verziách SUVA s pozitívnym vedením pre bezpečnostné aplikácie. Stýkačové relé sú odolné voči poveternostným vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka príslušným schváleniam (napr. IEC a UL/CSA) sú vhodné na celosvetové použitie.
Sú k dispozícii v prevedení na striedavý alebo jednosmerný prúd a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná konštrukcia stykačových relé je 4-pólová a dá sa rozšíriť na 8 pólov pomocou pomocných spínačov so zacvakávacím mechanizmom.
Rozsiahle príslušenstvo stýkačov 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stýkačové relé 3RH2.
Stýkačové relé 3RH2 nahrádzajú osvedčený rad 3RH1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
