Siemens 3RH2140-2KF40 pomocný väzobné stýkač 4 spínacie s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

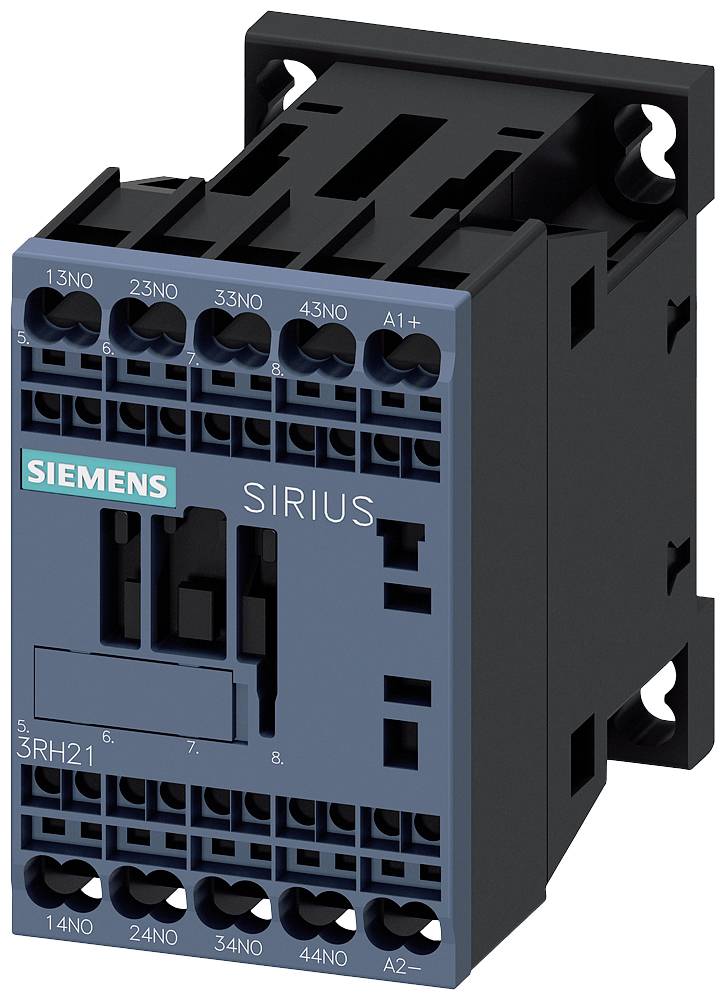

Modrý Siemens Sirius stýkač, model 3RH21, s viacerými pripojovaciami svorkami hore a dole pre elektrické prepojenia.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s rôznymi elektronickými komponentmi a káblami, usporiadanými do viacerých radov a stĺpcov.

'Diagram: Zapojenie pomocných stykačov a prepájacích pomocných stykačov s adaptérovými modulmi a stavebnicami. Farebné línie znázorňujú prepojenia.'

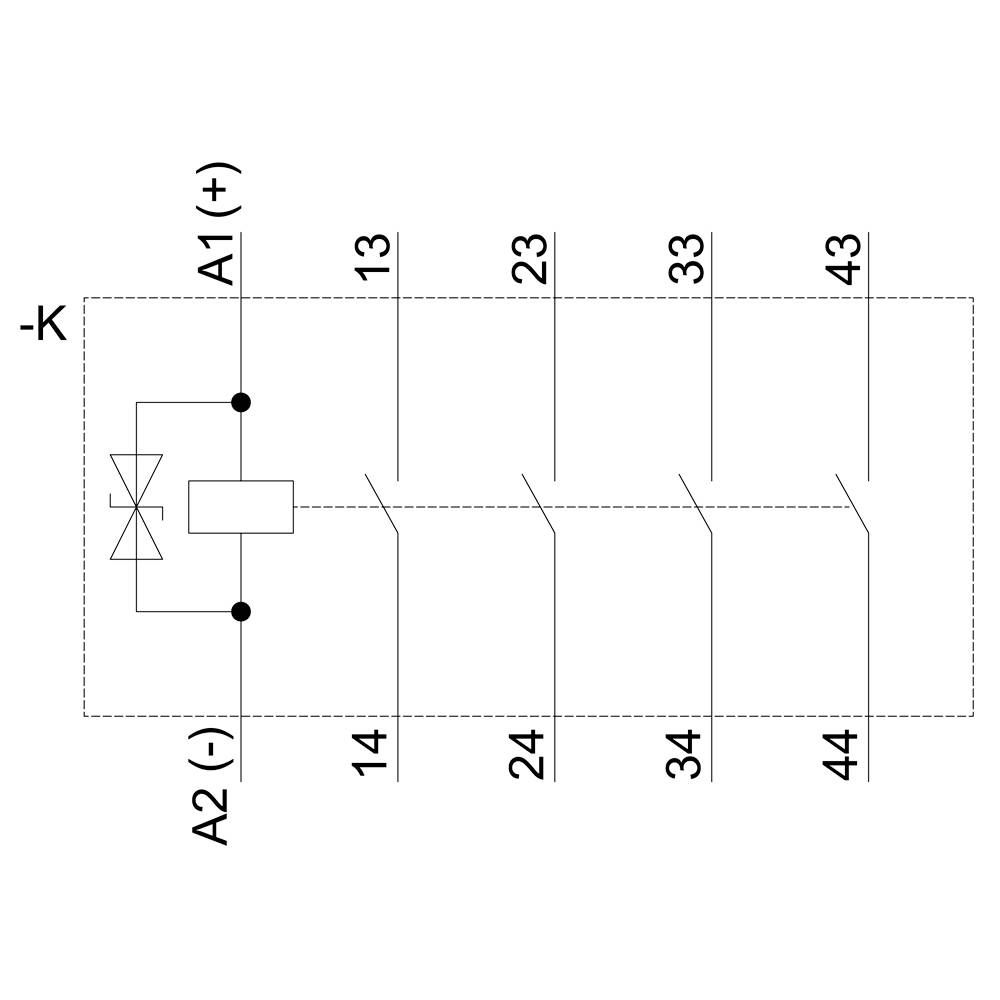

Diagram elektrického zapojenia s relé. Znázornenie svoriek A1, A2 a kontaktných skupín 13-14, 23-24, 33-34, 43-44.

Technický výkres elektronickej súčiastky: pohľad zhora, bočný pohľad a pohľad zo spodu so všetkými rozmermi a technickými detailmi.

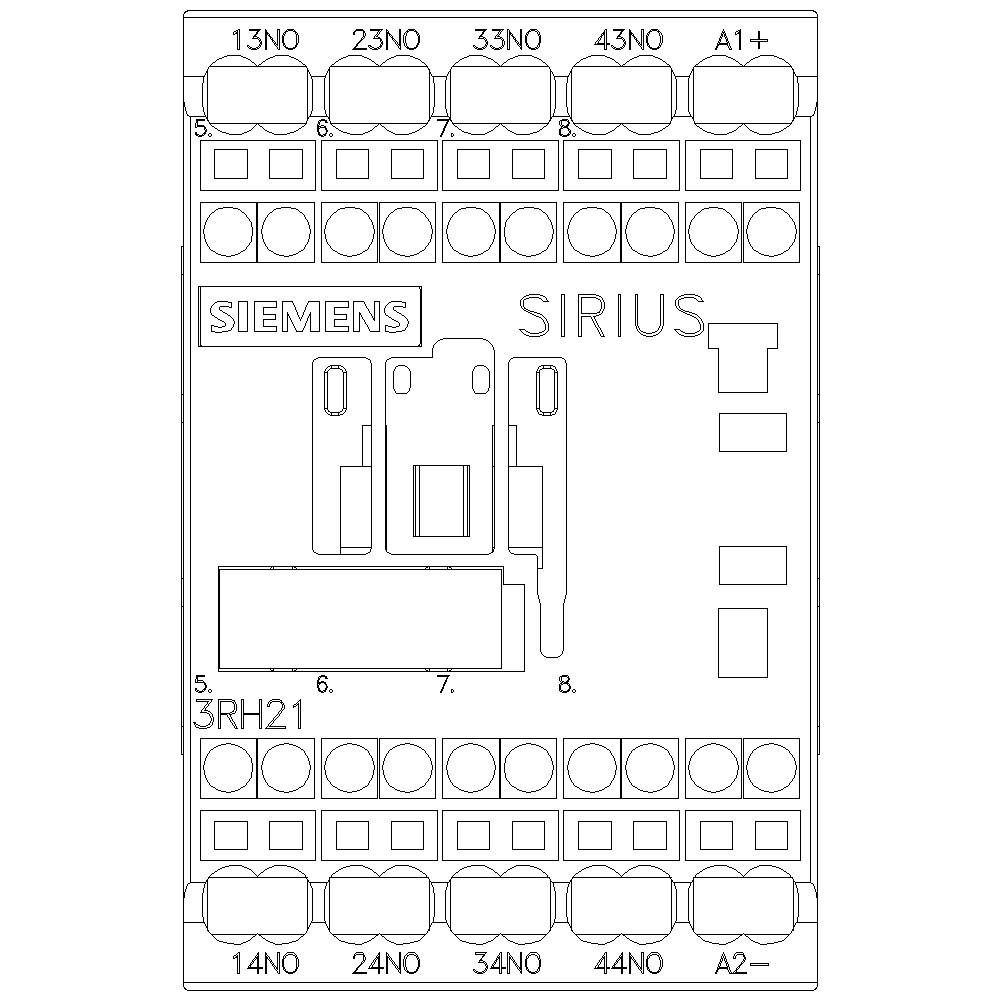

Schéma zapojenia relé modulu Siemens SIRIUS s pripojovacie svorkami a označením 3RH21. Hore sú viaceré prípojky očíslované.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH2140-2KF40

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací stýkač, 4S, DC 110V, S00, pružinové pripojenie, s potlačovacou diódou

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2140-2KF40

Konštrukčná veľkosť: S00

Typ kontaktu: 4 spínacie

Pomocný kontakt: 4 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1742393 Siemens 3RH2140-2KF40 pomocný väzobné stýkač 4 spínacie s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742393 Siemens 3RH2140-2KF40 pomocný väzobné stýkač 4 spínacie s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací stýkač, 4Z, 110 V DC, 0,7 ... 1,25 * US, s integrovanou potlačovacou diódou, veľkosť S00, pružinové pripojenie vhodné pre výstupy PLC spojovací pomocný stýkač SIRIUS 3RH2 na prepínanie riadiacich signálov v riadiacom obvode s priamym pripojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
