Siemens 3RH2140-2MB40-0KT0 pomocný väzobné stýkač 4 spínacie Piece 1 ks

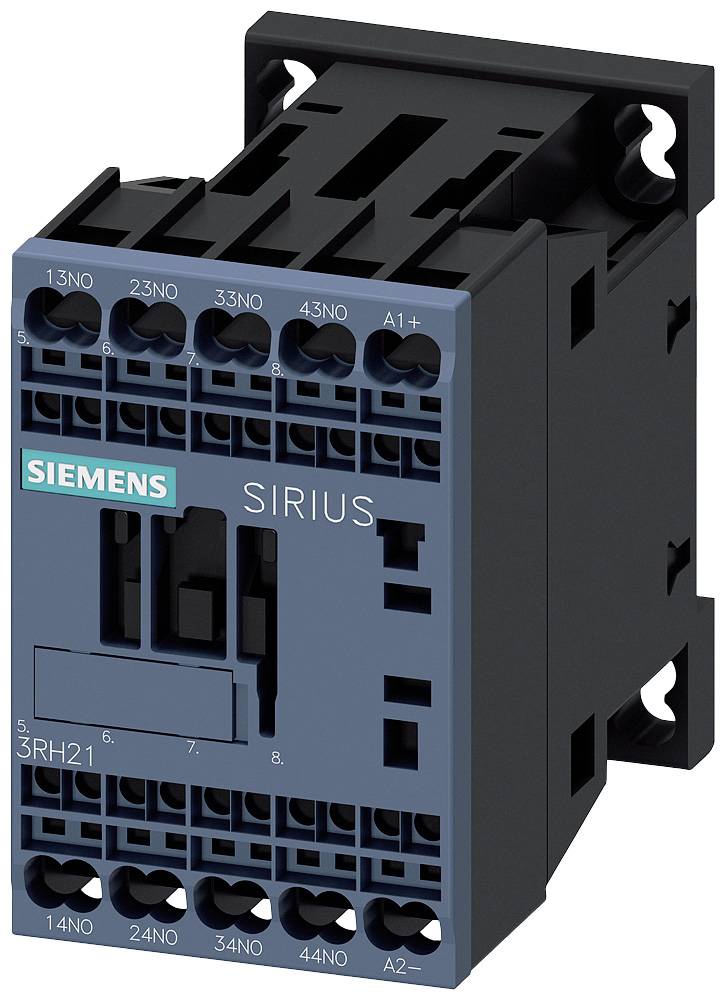

SIRIUS-stýkač od Siemensu, model 3RH21, zobrazuje pohľad spredu s pripojeniami a charakteristickým logom. Nevyhnutný pre aplikácie riadenia.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a kabelážou, usporiadanými na viacerých úrovniach.

Diagram zobrazuje funkciu pomocných stykačov a spínacích pomocných stykačov v pomocných elektrických obvodoch, vrátane možností adaptérov a typov pripojenia.

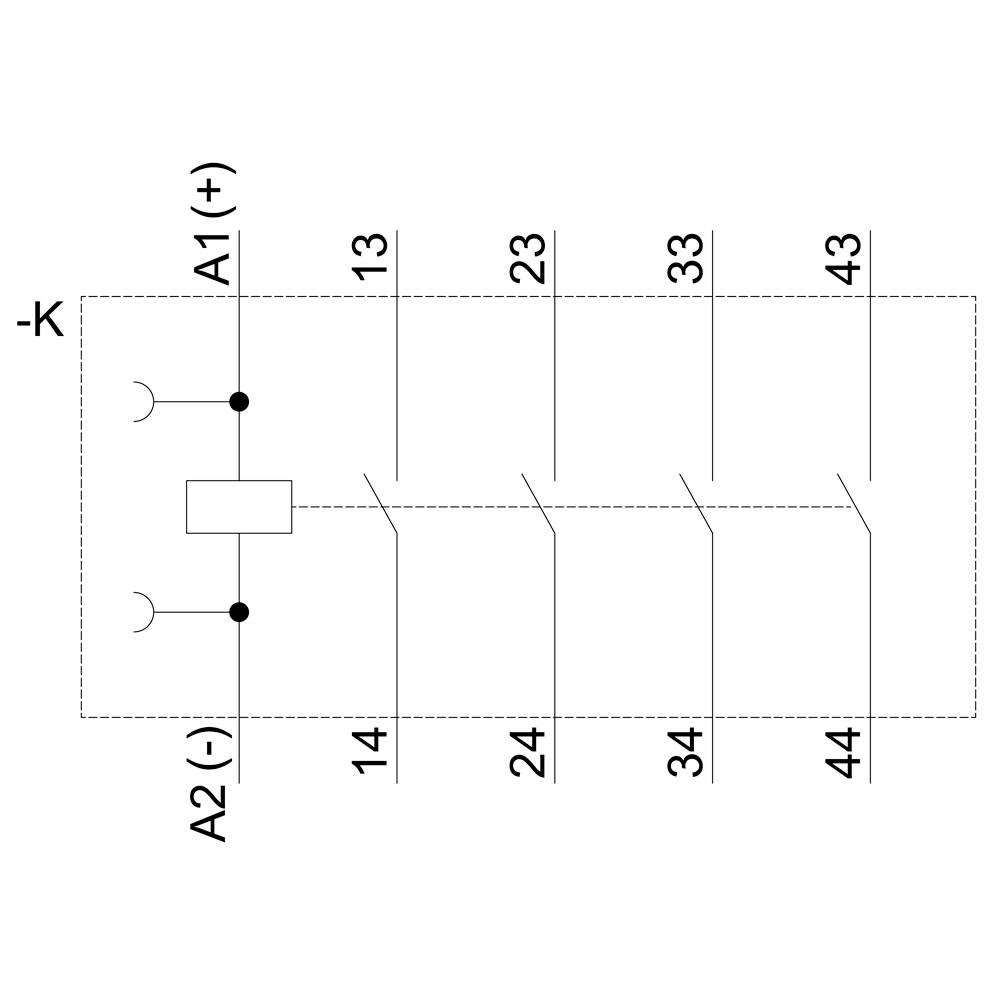

Schéma zapojenia relé so štyrmi prepínacími kontaktmi (13-14, 23-24, 33-34, 43-44). Svorky A1 (+) a A2 (-) pre ovládacie napätie.

Technický výkres elektronickej komponenty s rozmermi. Predný pohľad, bočný pohľad a pohľad zhora zobrazujú detailné rozmery a pripájacie body.

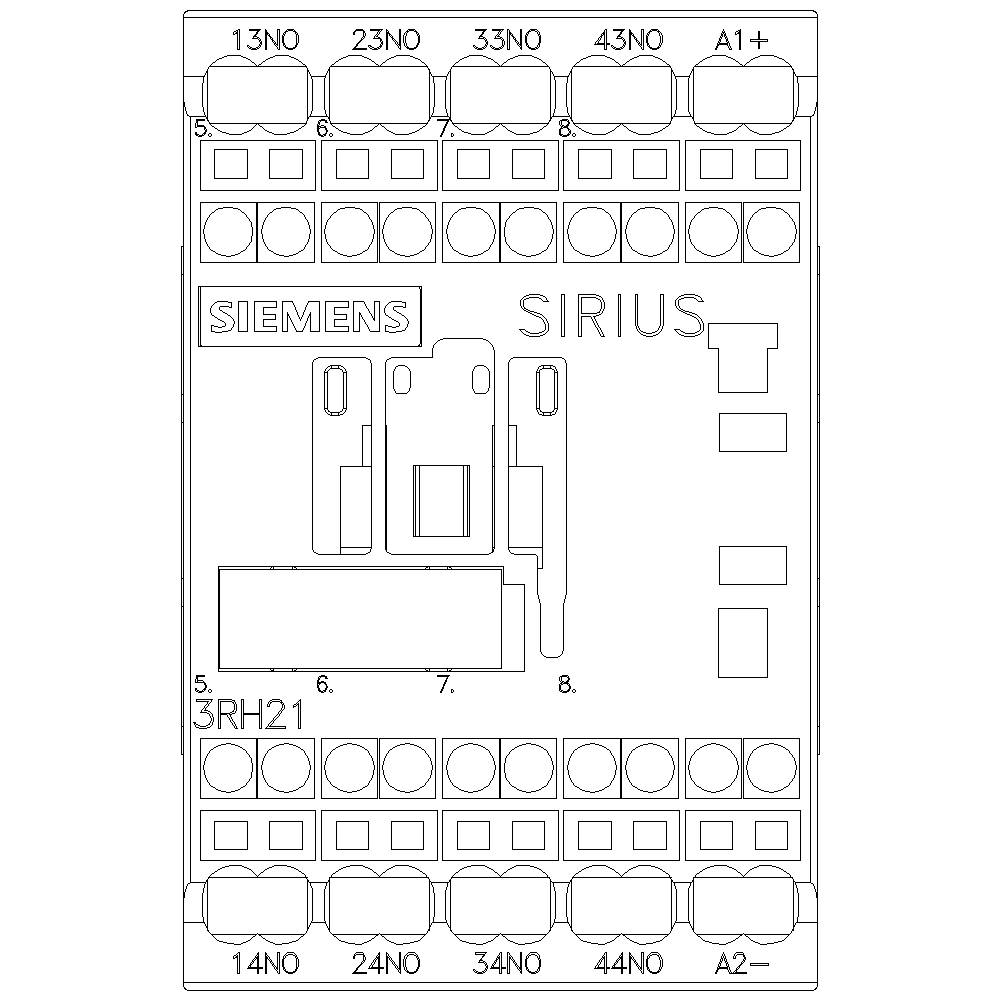

Schéma zapojenia relé Siemens Sirius 3RH21 so svorkami hore a dole. Hlavné komponenty a pripojenia sú očíslované.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný väzobné stýkač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH2140-2MB40-0KT0

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (34,14 € / kus)

38,33 €

-11 %

34,14 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovací pomocný stýkač, 4S, DC 24V, S00, pružinové pripojenie

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: pomocný väzobné stýkač

Typ: 3RH2140-2MB40-0KT0

Konštrukčná veľkosť: S00

Typ kontaktu: 4 spínacie

Pomocný kontakt: 4 spínacie

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1742394 Siemens 3RH2140-2MB40-0KT0 pomocný väzobné stýkač 4 spínacie Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742394 Siemens 3RH2140-2MB40-0KT0 pomocný väzobné stýkač 4 spínacie Piece 1 ks

Popis

Spojovací pomocný stýkač, 4 S DC 24 V, 0,85 ... 1,85 * US, veľkosť S00, pružinové pripojenie SIRIUS 3RH2 spojovací pomocný stýkač na spínanie riadiacich signálov v riadiacom obvode s priamym prepojením na elektronické ovládanie.
Spojovacie stykače SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Spojovacie stykače sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou.
Rozsiahle príslušenstvo pre stykače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre spojkové stykače 3RH2.
Stykače spojky 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
