Siemens 3RH2344-2AP00-0KA0 pomocný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks

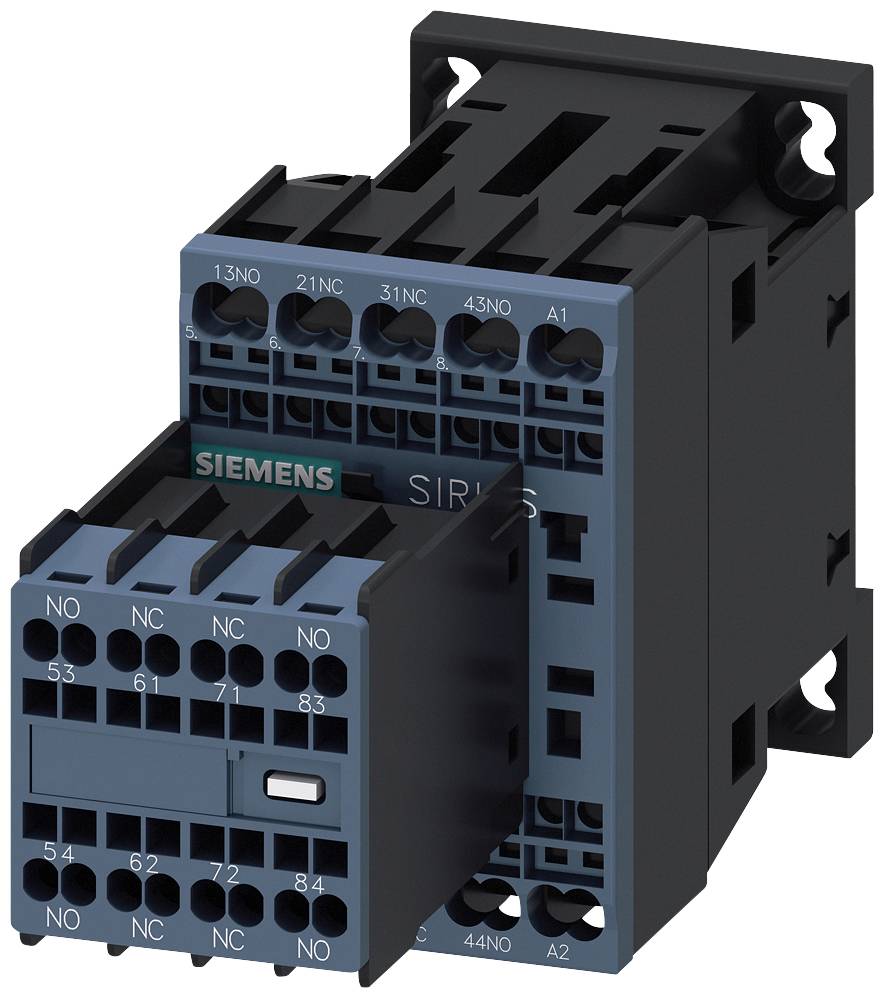

Stykač od Siemensu, model SIRIUS, s viacerými kontaktmi a prípojkami. Slúži na riadenie elektrických obvodov.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s niekoľkými úrovňami elektronických komponentov a káblov na riadenie a distribúciu elektrického prúdu.

'Montážny návod pre pomocný stýkač: Obrázok znázorňuje rôzne moduly a adaptéry pre inštaláciu v pomocných elektrických obvodoch. Číslované komponenty obsahujú pomocný stýkač, funkčné moduly a pripájacie adaptéry.'

'Pneumatický schematický plán zobrazuje ventil v polohe A2 a číselné kódovanie pripojení od 13 do 84. Prepájacie vedenia sú zakreslené.'

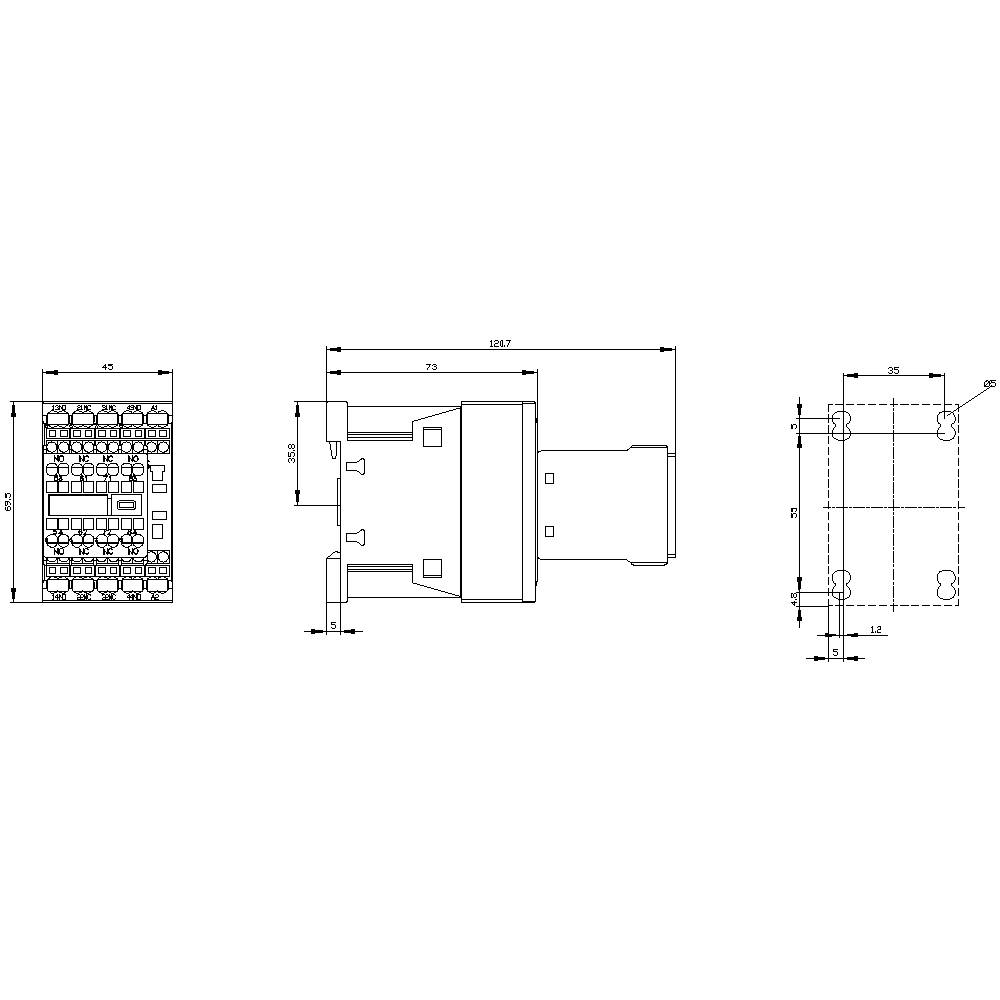

Technický výkres elektrického komponentu s rozmermi a prípojkami. Zobrazený pohľad zhora, z boku a zozadu.

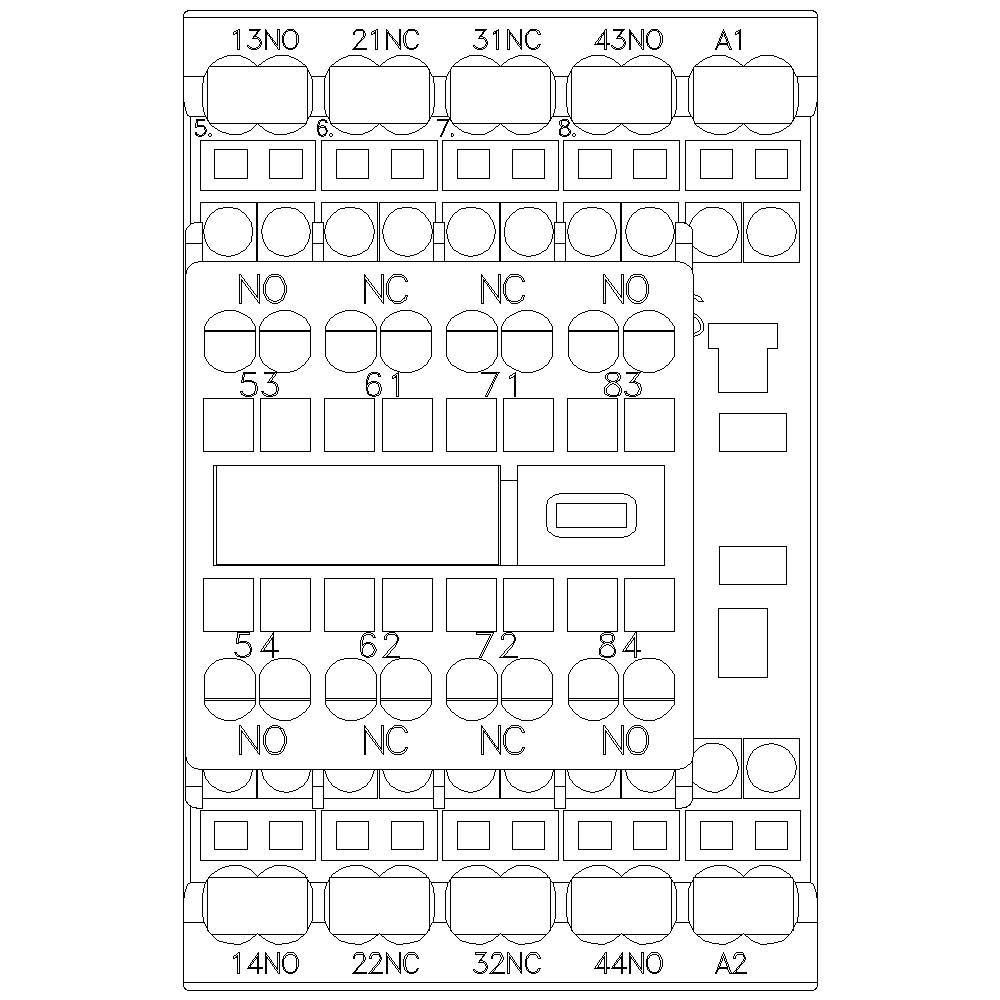

Výkres elektrického zapojenia s očíslovanými svorkami a označeniami ako 'NO' a 'NC' pre reléové ovládanie.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RH2344-2AP00-0KA0

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pomocný stýkač, 4Z + 4V, 230 V AC, 50/60 Hz, S00, pružinové pripojenie

Dodatočné informácie:

Technické parametre

Typ napätia: AC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3RH2344-2AP00-0KA0

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 4 rozpínacie
4 spínacie

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 121 mm

Rozmer.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 4

: 3 A

: Spring clamp connection

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1699061 Siemens 3RH2344-2AP00-0KA0 pomocný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699061 Siemens 3RH2344-2AP00-0KA0 pomocný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný stýkač, 4Z + 4V, 230 V AC, 50/60 Hz, veľkosť S00, pružinové pripojenie, odpojiteľný pomocný spínač DIN EN 50005 SIRIUS 3RH2 pomocný stýkač na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
