Siemens 3RH2362-2GG20 pomocný stýkač S mostovým usmerňovačom Vhodné pre značku (relé): Siemens 1 ks

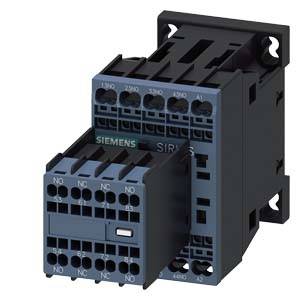

Siemensov stykač modelu Sirius na ovládanie elektrických obvodov. Na obrázku sú viditeľné viaceré pripojovacie svorky a kryt.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi a káblami, usporiadanými v políčkach zhora nadol.

Diagram znázorňuje rôzne pomocné poistky, svorky a príslušenstvo. Spájacie cesty a ich použitie sú farebne vyznačené.

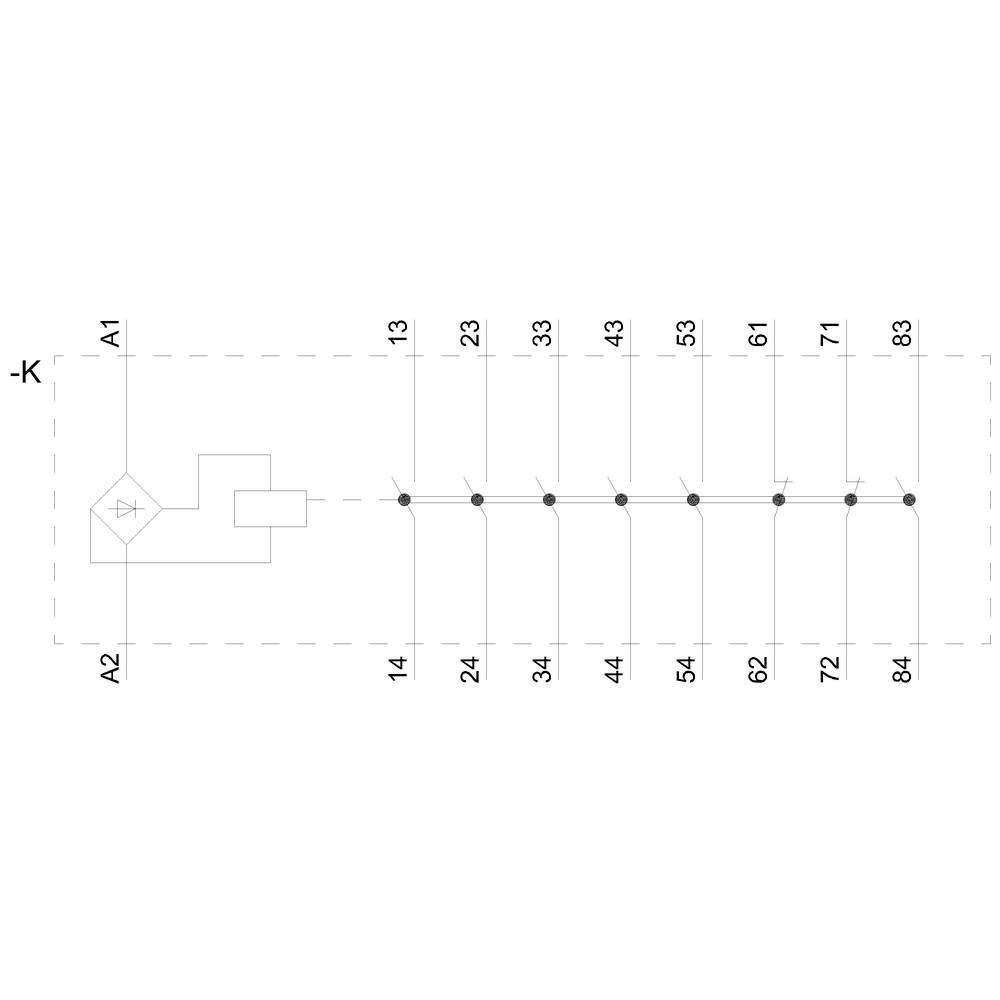

Schéma zapojenia s deviatimi usporiadanými bodmi, číslovanými od 14 do 84, a dvoma konektormi A1 a A2 vľavo, prepojené so symbolom.

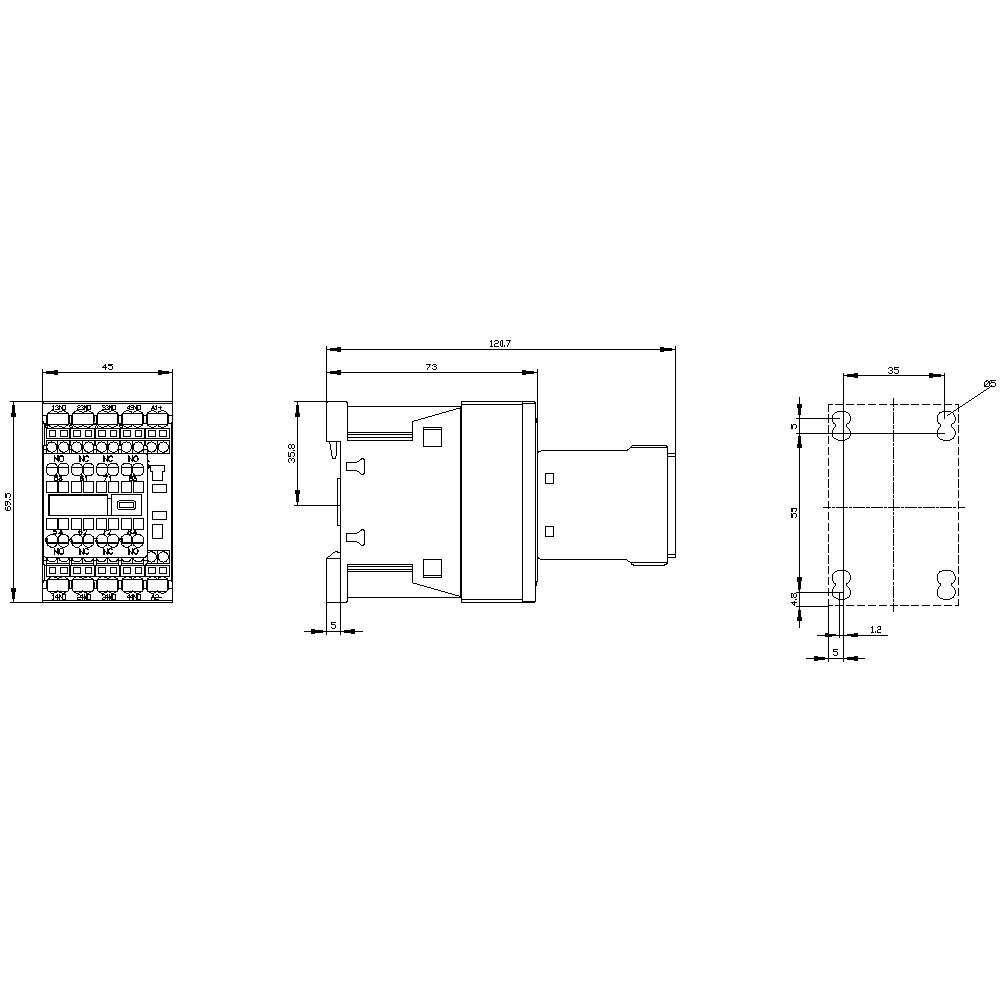

Technický výkres elektrického modulu s rôznymi pohľadmi a rozmermi. Obsahuje výškové, šírkové a hĺbkové rozmery.

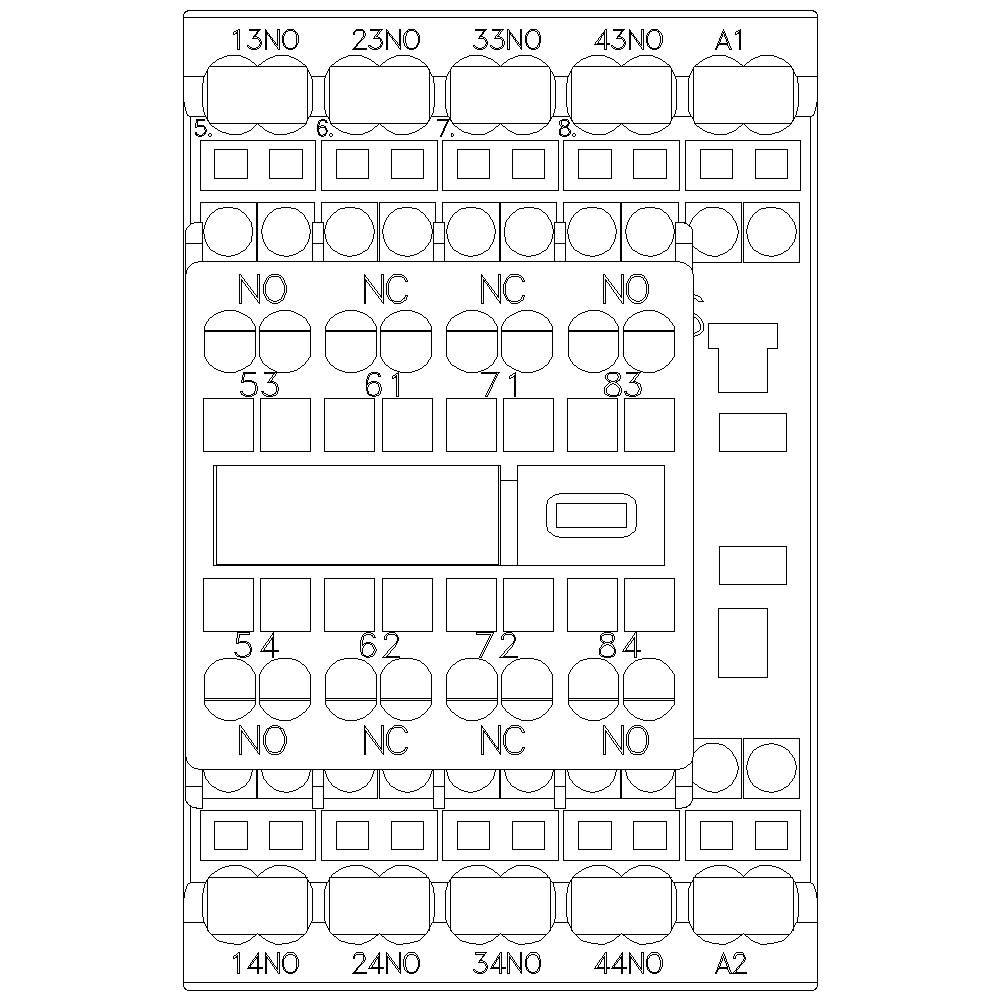

'Schéma riadenia stýkača s číslovanými kontaktmi a elektrickými obvodmi vrátane 13NO až 44NO a svoriek A1, A2 a ďalších prípojov.'

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RH2362-2GG20

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (56,90 € / kus)

66,66 €

-15 %

56,90 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Stykačové relé, 6Z + 2V, AC 110V, 50 / 60Hz, S00, pružinové pripojenie, s plným zdvihom ...

Dodatočné informácie:

Technické parametre

Typ napätia: AC

Kategória výrobku: pomocný stýkač

Typ: 3RH2362-2GG20

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 2 rozpínacie
6 spínacích kontaktov

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 V/AC (max)

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: S mostovým usmerňovačom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 121 mm

Rozmer.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 6

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1742602 Siemens 3RH2362-2GG20 pomocný stýkač S mostovým usmerňovačom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742602 Siemens 3RH2362-2GG20 pomocný stýkač S mostovým usmerňovačom Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný stýkač, 6 NO + 2 NC, AC 110 V, 50/60 Hz, s plným vlnovým usmerňovačom, veľkosť S00, pružinové pripojenie, odpojiteľný pomocný spínač Pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
