Siemens 3RH2911-1DA02 blok pomocných spínačov 2 rozpínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece

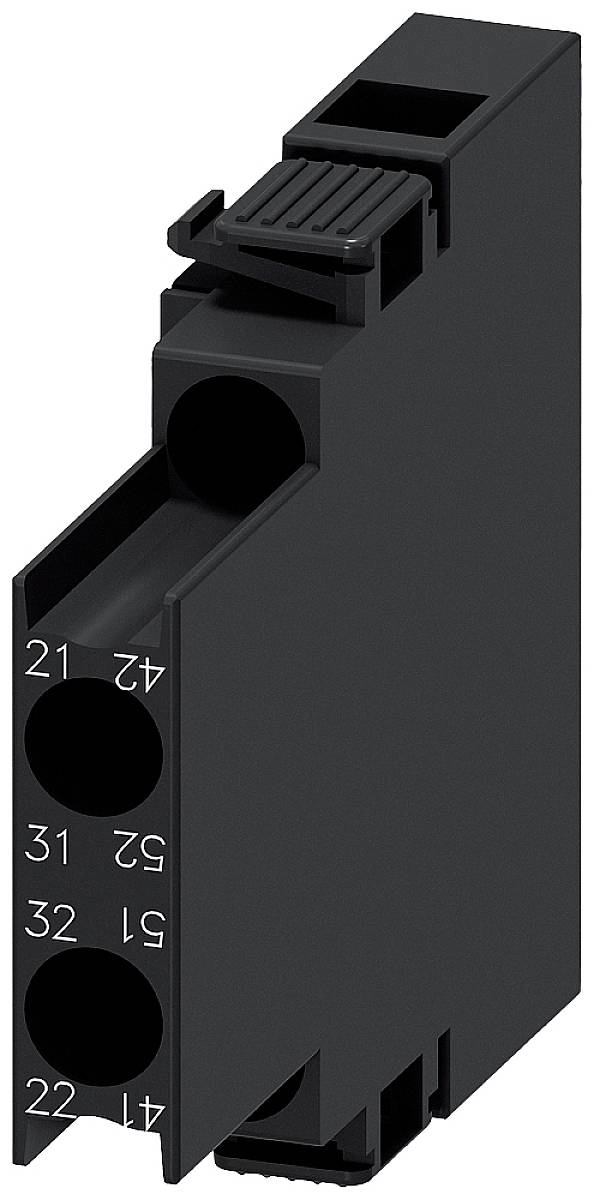

Čierne elektrické modulové zariadenie na DIN lište s viacerými číslovanými svorkami na prednej strane.

Ilustračný obrázok

Rozvádzač s elektronickými komponentmi, vedľa okno s kvapkami vody, v pozadí rozmazané stroje.

Diagram zobrazuje konštrukciu a možnosti pripojenia stykačov a pomocných spínačov. Číslované časti označujú špecifické modely.

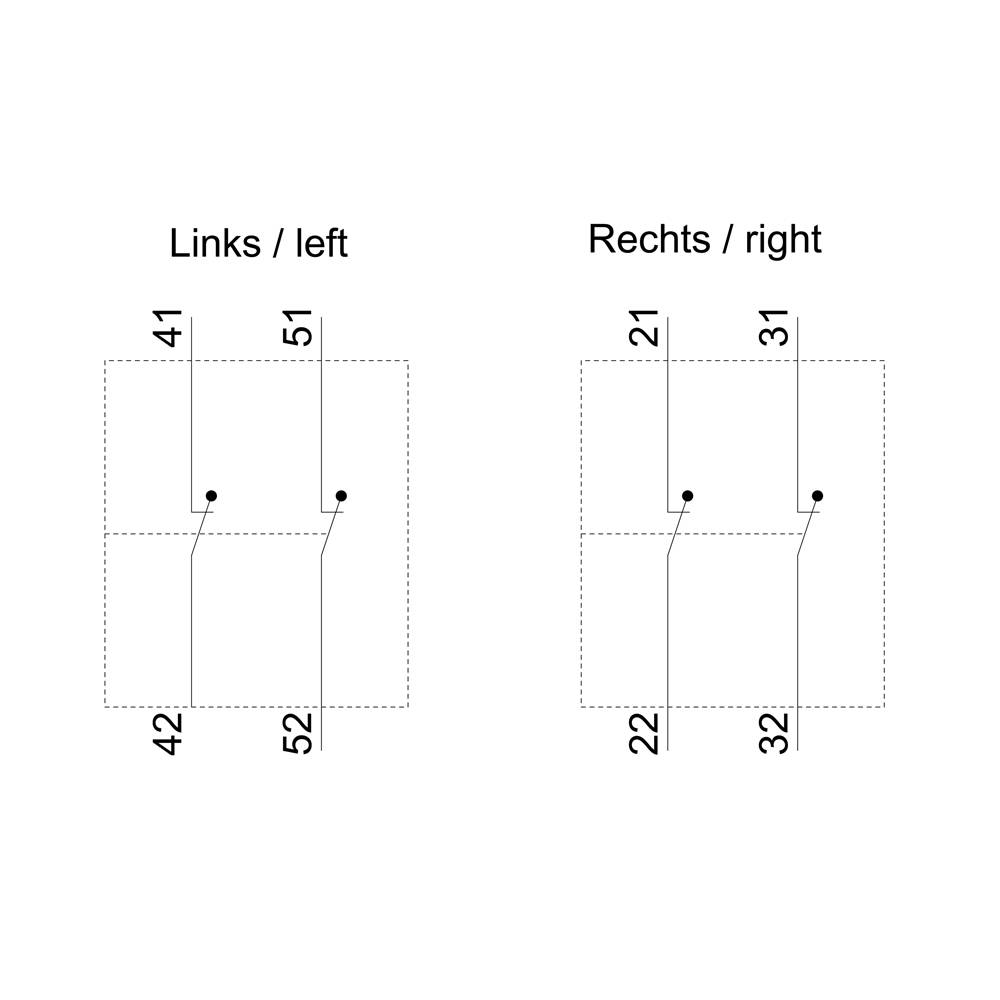

Diagram znázorňuje dva úseky: Vľavo s '41', '42', '51', '52'; Vpravo s '21', '22', '31', '32'. Body vyznačujú prepojenia.

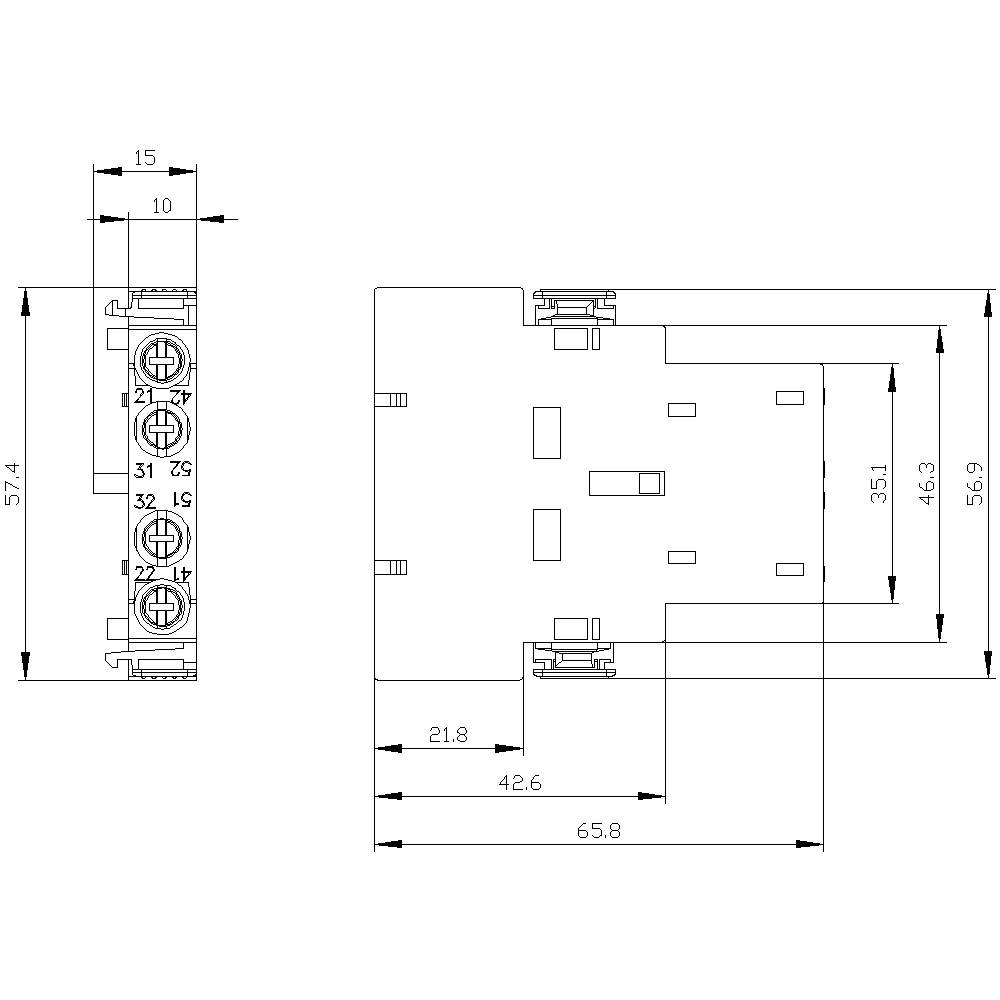

Technický výkres elektrického komponentu s rozmermi v milimetroch; zobrazuje pohľad spredu a z boku.

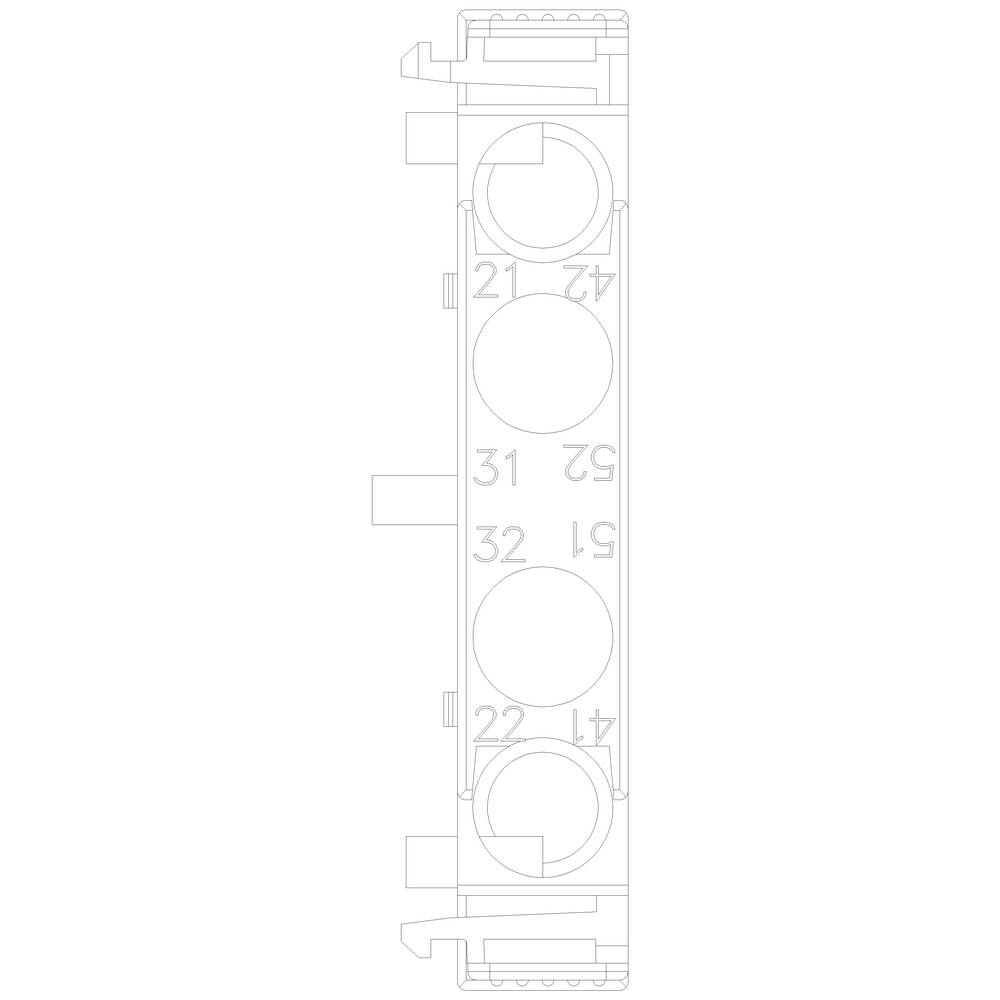

Technický výkres súčiastky s viacerými oválnymi otvormi, očíslovanými od 21 do 52, usporiadanými v dvoch zvislých radoch.

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Druh obalu

Piece

Typ

3RH2911-1DA02

Konštrukčná veľkosť

S00

Typ kontaktu

2 rozpínacie

Datasheety: (PDF)

Doručenie: Po 19. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (20,32 € / kus)

20,32 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-1DA02

Konštrukčná veľkosť: S00

Typ kontaktu: 2 rozpínacie

Pomocný kontakt: 2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 57.4 mm

Hĺbka: 66 mm

Rozmer.: (š x v x h) 10 x 57.4 x 66 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1704647 Siemens 3RH2911-1DA02 blok pomocných spínačov 2 rozpínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704647 Siemens 3RH2911-1DA02 blok pomocných spínačov 2 rozpínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece

Popis

Pomocný spínač na boku, 2 NC prúdová cesta 1 NC, 1 NC pre skrutkové spojenie 3RH2 a 3RT2 R: 21/22, 31/32 L: 41/42, 51/52 SIRIUS 3RH29 pomocný spínač na rozšírenie pomocných kontaktov v riadiaci obvod.
Pomocné spínače 3RH29, ktoré je možné namontovať zboku, je možné namontovať na stýkače 3RT2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými alebo až s dvoma kontaktmi NO a NC s prednou hranou. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
