Siemens 3RH2911-1DA11 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens Piece 1 ks

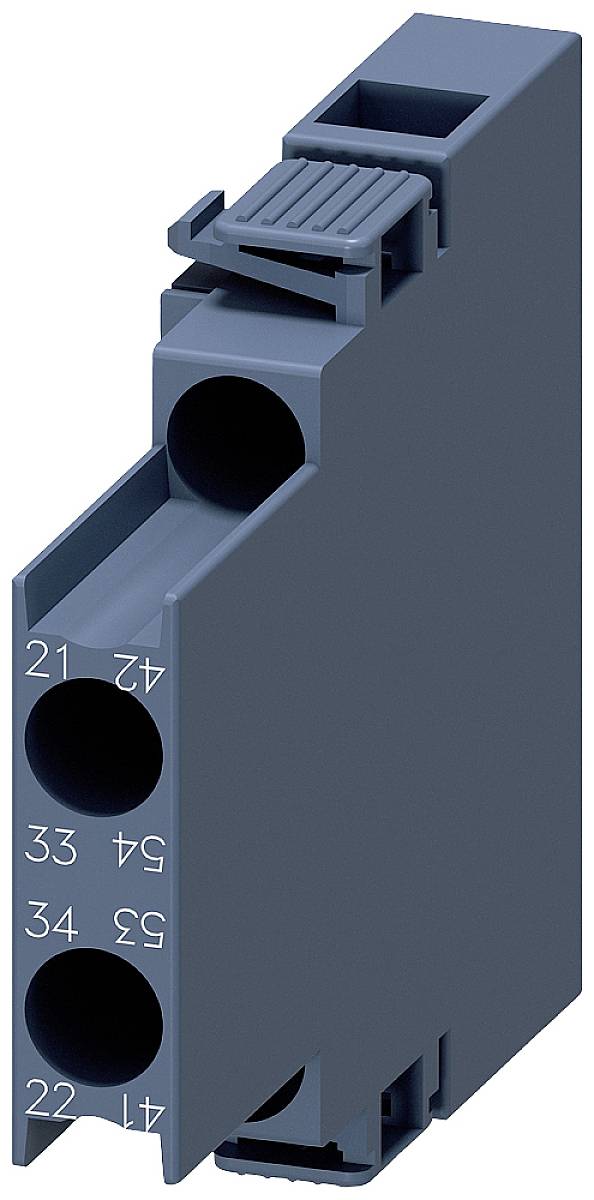

Elektronická súčiastka s tromi veľkými valcovitými otvormi a číslovanými prípojkami od 21 do 41.

Ilustračný obrázok

Elektrická rozvodná skriňa ukazuje komplexné zapojenie a ovládacie prvky. V pozadí je sklená plocha pokrytá dažďovými kvapkami.

Elektrické obvody s rôznymi kombináciami stýkačov a príslušenstva. Očíslované komponenty zobrazujú možnosti pripojenia a rozšírenia.

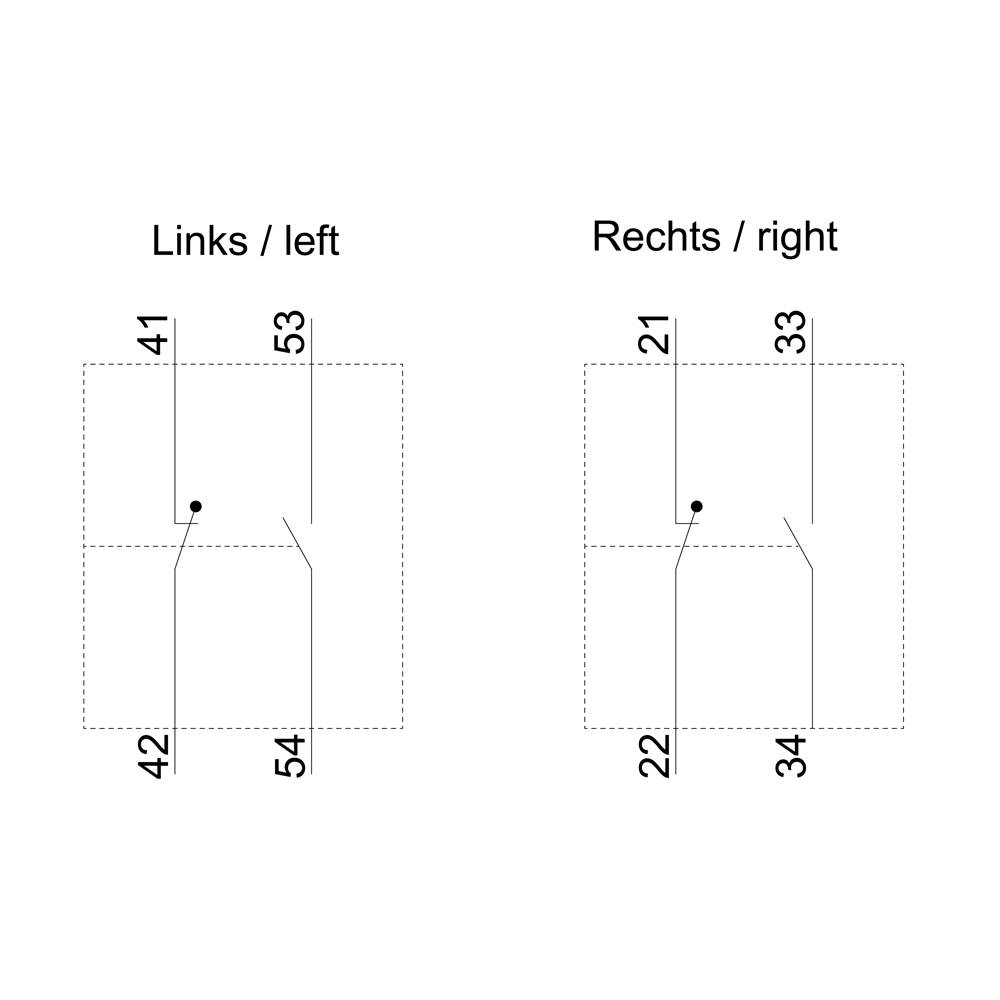

Diagram s dvoma stĺpcami: 'Vľavo' zobrazuje 41, 42, 53, 54. 'Vpravo' zobrazuje 21, 22, 33, 34. Evidentne ide o elektrické obvody alebo trasu.

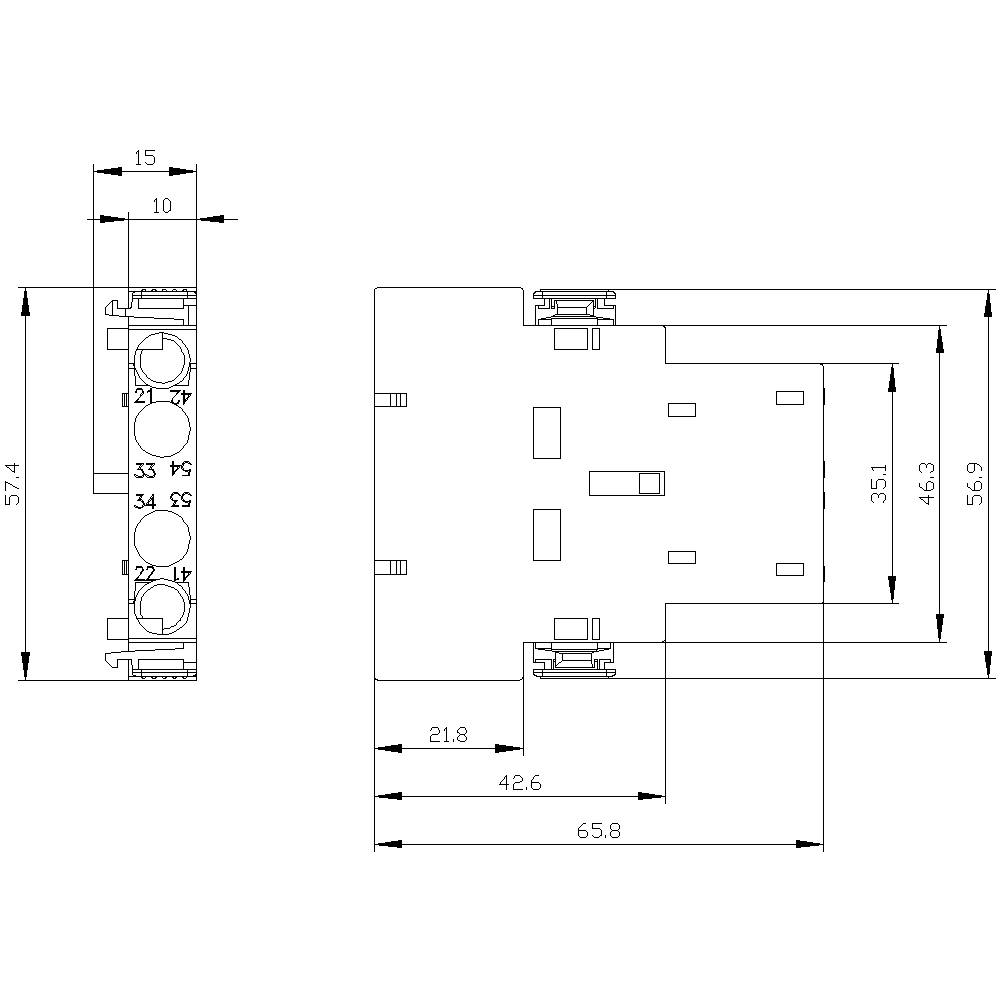

Technický výkres elektronickej súčiastky s rozmermi. Vľavo hore a vpravo sa nachádzajú podrobné rozmerové údaje.

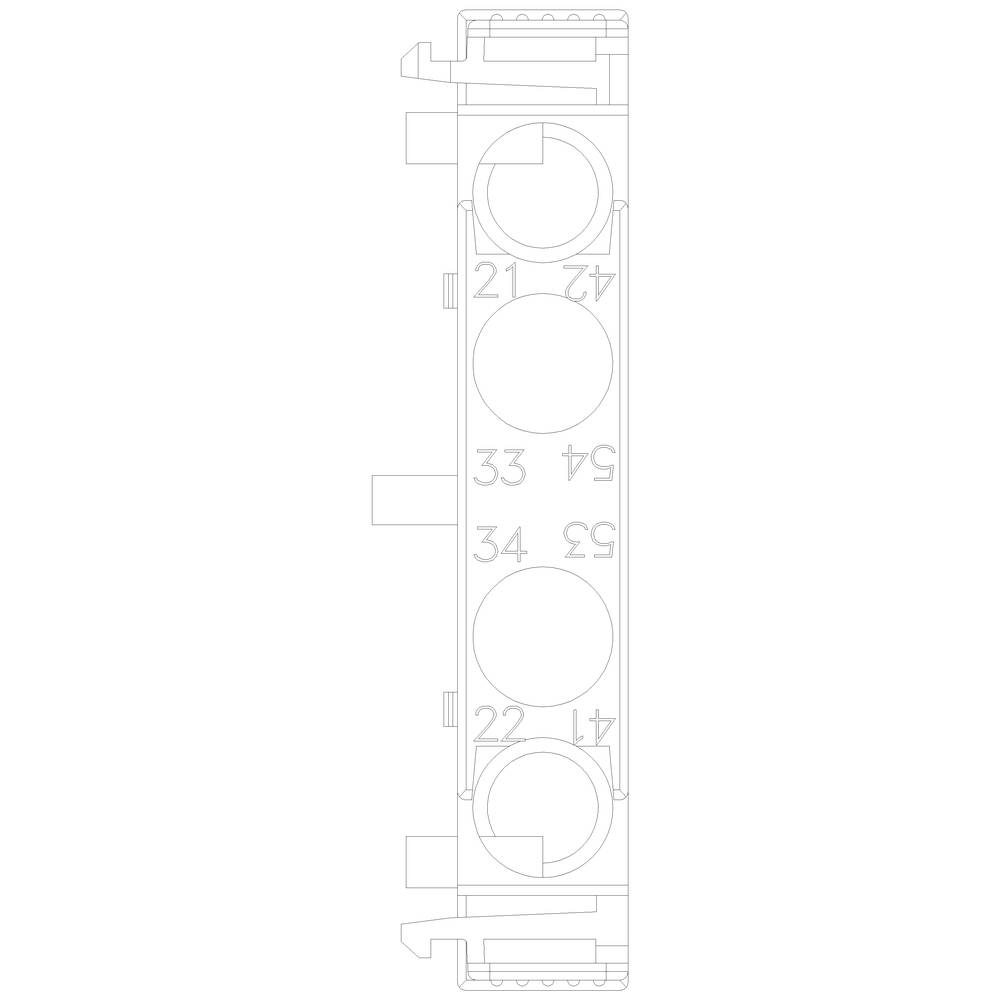

Technická skica automatického poistného ističa s kruhmi a číslami od 21 do 57, zobrazujúca pripojenia a tvar.

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2911-1DA11

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Momentálne nedostupné

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Celkom (13,81 € / kus)

13,81 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-1DA11

Konštrukčná veľkosť: S00

Konštantný prúd (max.): 6 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 57.4 mm

Hĺbka: 66 mm

Rozmer.: (š x v x h) 10 x 57.4 x 66 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 1

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1742613 Siemens 3RH2911-1DA11 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742613 Siemens 3RH2911-1DA11 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný spínač na boku, 1 NO + 1 NC prúdová cesta 1 NC, 1 NO pre 3RH2 a 3RT2 skrutkové spojenie R: 21/22, 33/34 L: 41/42, 53/54 SIRIUS 3RH29 pomocný spínač na rozšírenie pomocného kontakty v riadiacom obvode.
Pomocné spínače 3RH29, ktoré je možné namontovať zboku, je možné namontovať na stýkače 3RT2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými alebo až s dvoma kontaktmi NO a NC s prednou hranou. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
