Siemens 3RH2911-1FA40 blok pomocných spínačov 4 spínacie 10 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 k

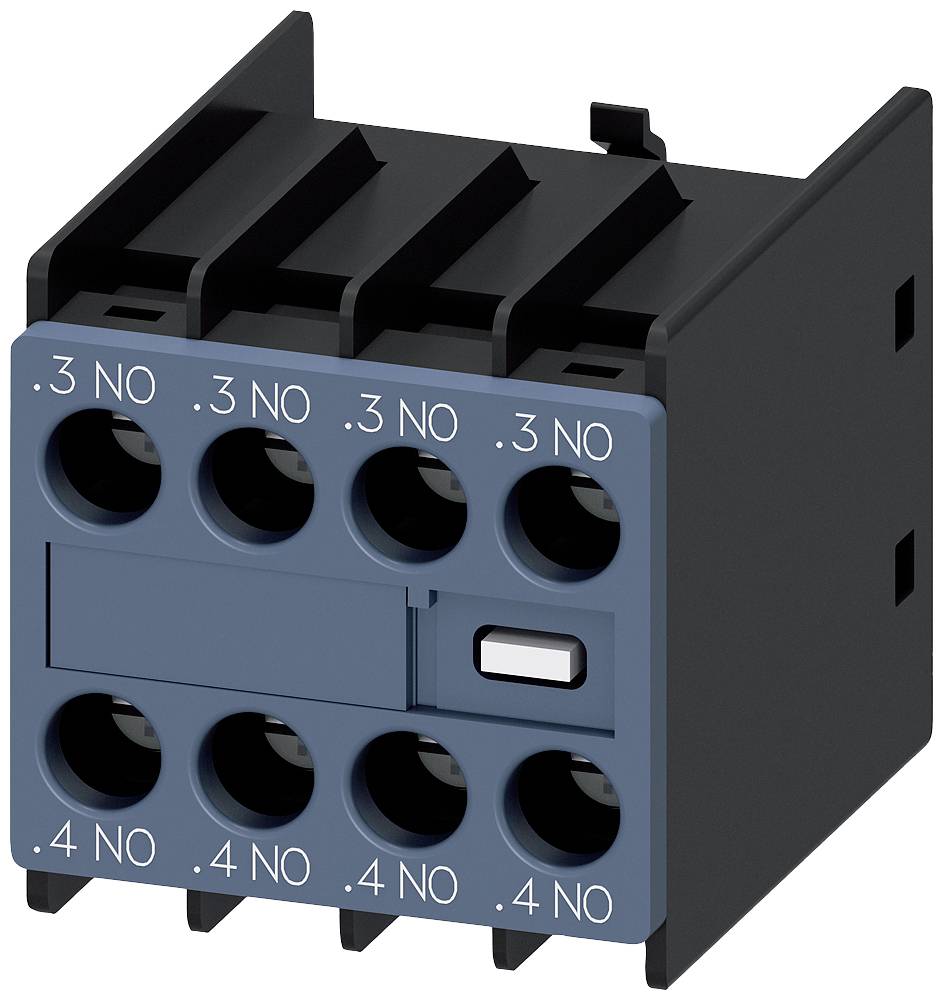

Elektrická súčiastka so šiestimi svorkami, označená '.3 NO' a '.4 NO', pravdepodobne kontaktná sada pre elektrické prepojenia.

Ilustračný obrázok

Elektronický rozvádzač vo vlhkom prostredí; v pozadí výrobné stroje viditeľné za dažďom zmáčaným skleneným povrchom.

Obrázok zobrazuje štruktúru a prepojenia spínačov a príslušenstva vrátane pomocných spínačov a prepojovacích modulov, s číslovaním na vysvetlenie.

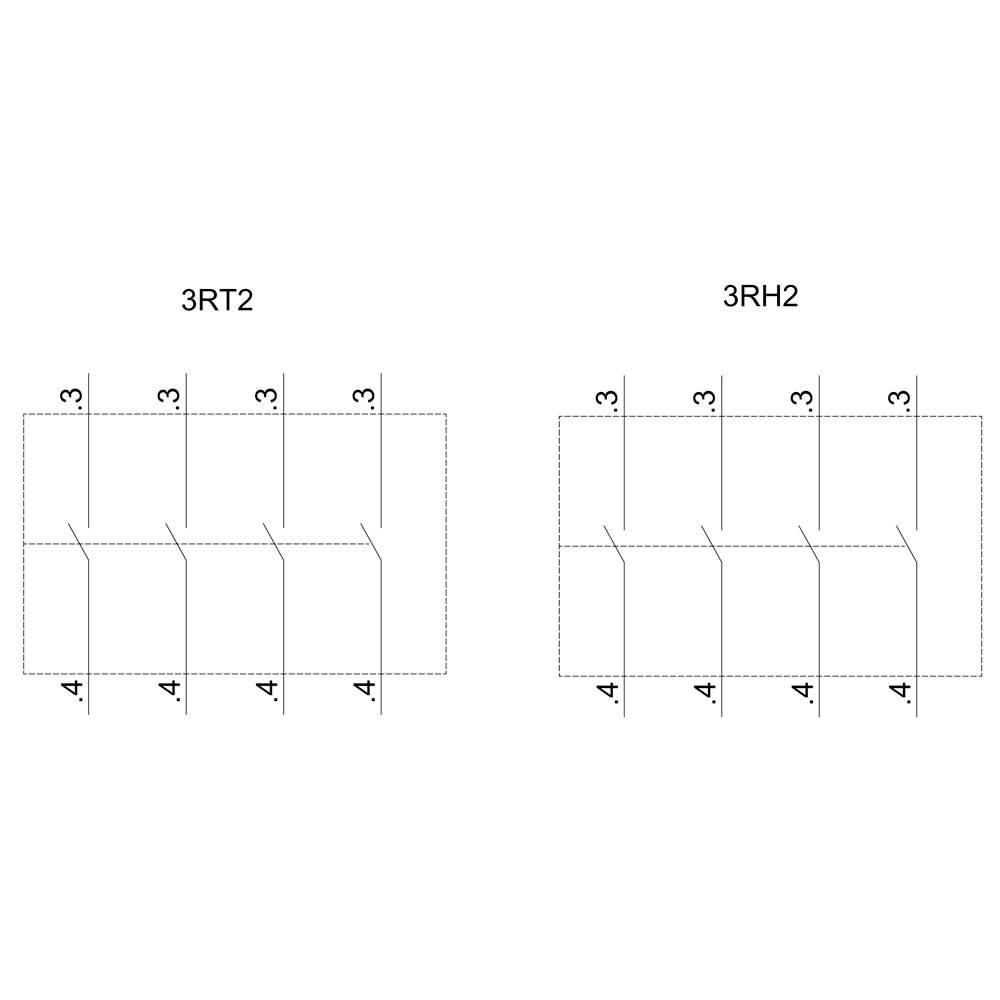

Dva elektrické schémy vedľa seba: Vľavo '3RT2' a vpravo '3RH2', obe s dvoma radmi svoriek, hore označenými '3' a dole '4'.

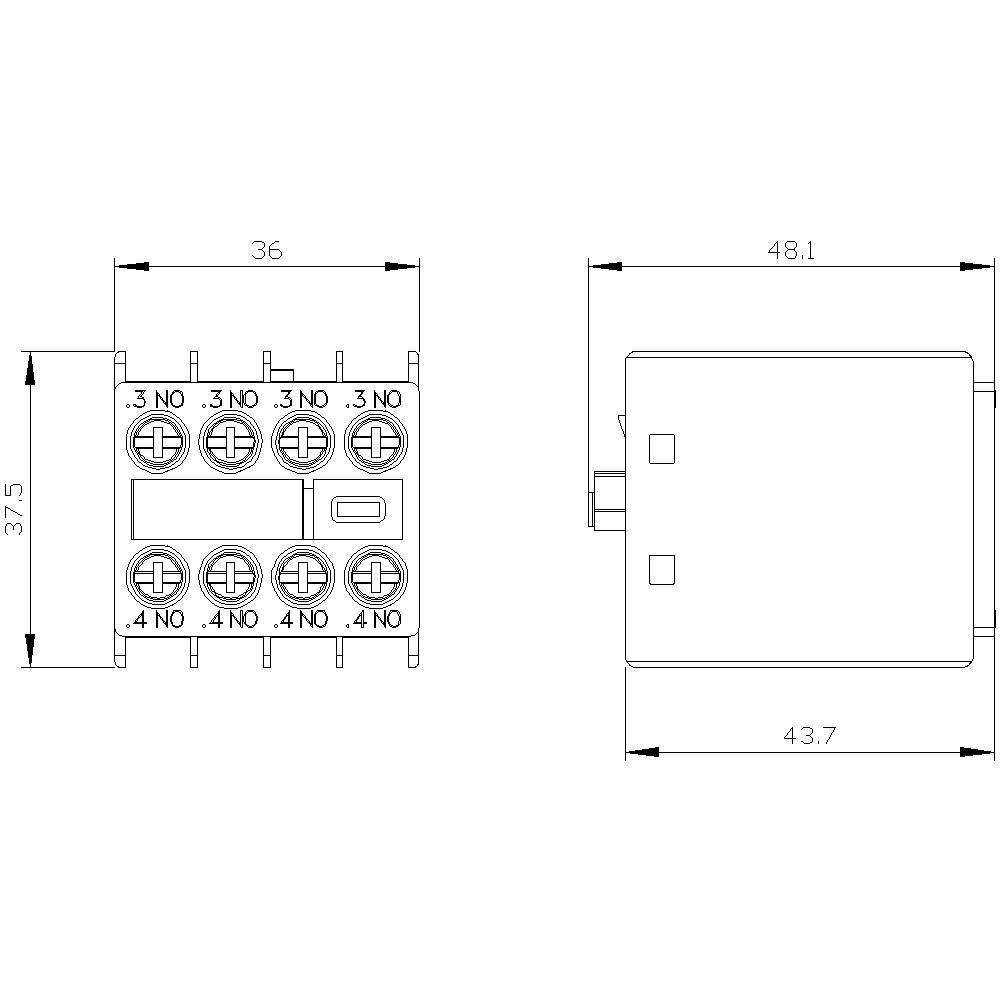

Technický výkres elektrického spínacieho zariadenia s rozmermi: šírka 36 mm, hĺbka 43,7 mm, výška 48,1 mm. Zobrazuje prípojné body.

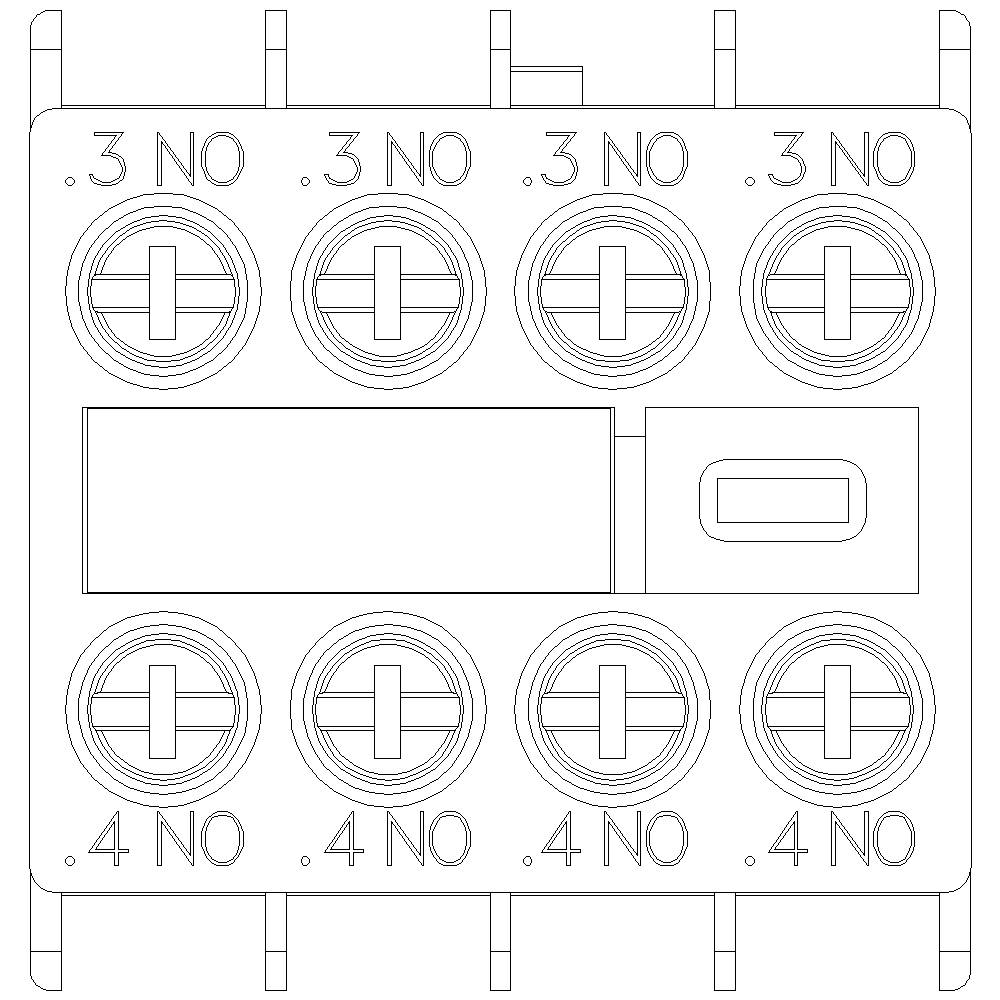

Obrázok elektrického spínača s ôsmimi okrúhlymi zásuvkami, označenými '.3 NO' a '.4 NO'; zobrazuje konfiguráciu elektrického obvodu.

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Počet pólov

4-pólové

Zaťažovací prúd

10 A

Pripojenie

skrutková svorka

Typ

3RH2911-1FA40

Datasheety: (PDF)

Doručenie: Ut 13. 10.

7 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 7 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-1FA40

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Pomocný kontakt: 4 spínacie

Spínacie napätie (max.): 600 V/DC
690 V/AC

Konštantný prúd (max.): 10 A

Zaťažovací prúd: 10 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: montáž na čelnú stenu

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 0

: 4

: 0

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1431022 Siemens 3RH2911-1FA40 blok pomocných spínačov 4 spínacie 10 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431022 Siemens 3RH2911-1FA40 blok pomocných spínačov 4 spínacie 10 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 k

Popis

Auxiliary switch on the front, 4 NO Current path 1 NO, 1 NO, 1 NO, 1 NO for 3RH and 3RT screw terminal .3/.4, .3/.4, .3/.4, .3/.4 auxiliary switch SIRIUS 3RH29 for the expansion of auxiliary contacts in the control circuit.
The front-mounted 3RH29 auxiliary switches can be installed on 3RT2 contactors and 3RH2 contactor relays without the need for tools, regardless of size.
The 3RH19/3RH29 auxiliary switches are available as versions for front or lateral mounting, with up to four instantaneous contacts or up to two leading NO and NC contacts. The auxiliary switches can be designed as positively driven contacts in 3RH contactor relays or also as mirror contacts in the case of 3RT power contactors. All of them are available with screw terminal and spring-type terminal.
Simple, efficient and always up to date - SIRIUS modular system.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
