Siemens 3RH2911-1GA04 blok pomocných spínačov 4 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

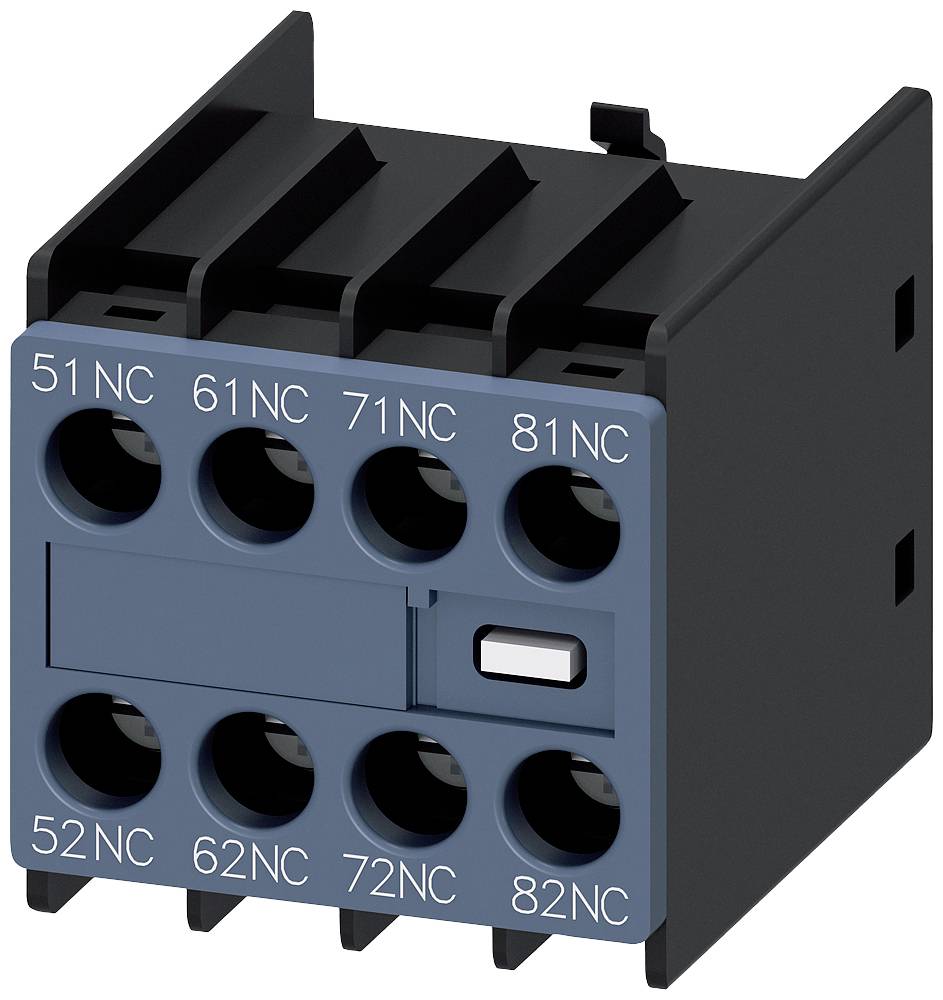

Elektrické relé s ôsmimi číslovanými svorkami a modrým krytom.

Ilustračný obrázok

Elektrická rozvodná skriňa s otvoreným krytom ukazuje káble a komponenty. Vpravo je okno s kvapkami vody, za ním stroje.

Zobrazenie komponentov zbraní a príslušenstva s popismi zapojenia a montáže. Znázorňuje rôzne spínače a typy pripojení.

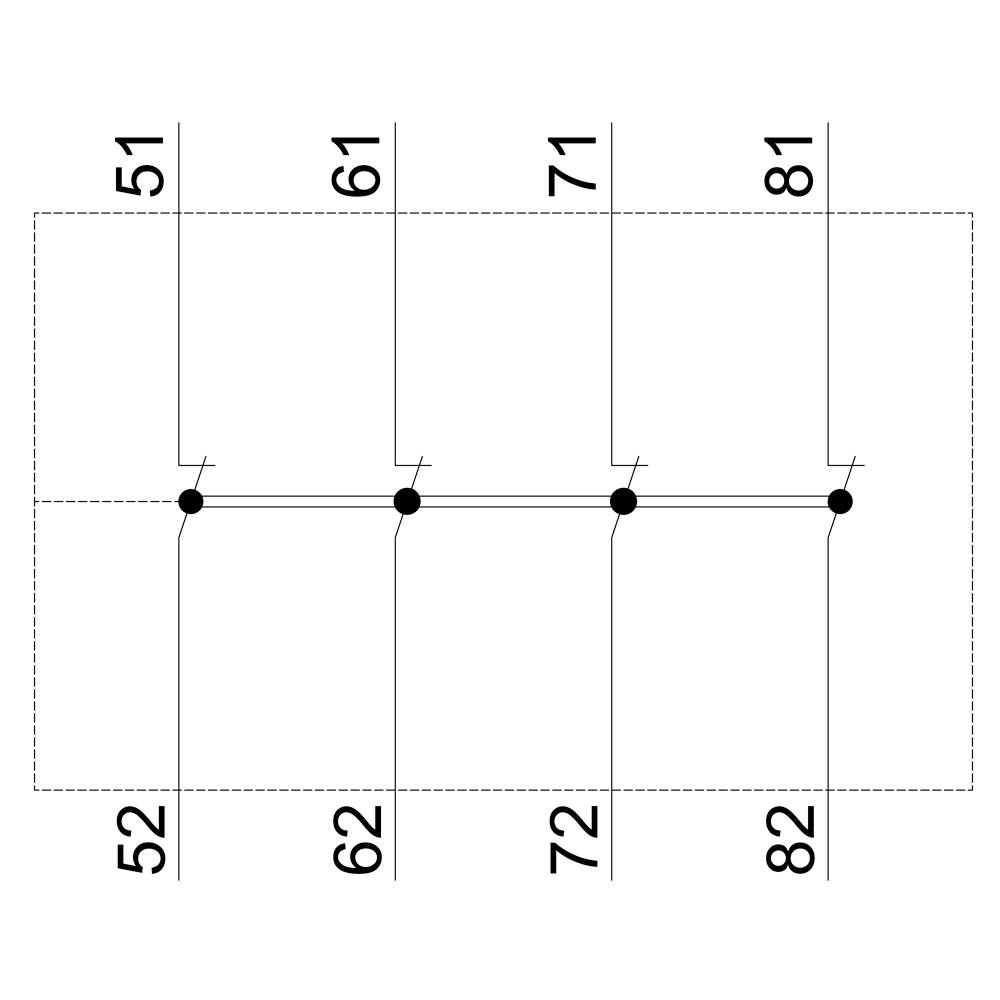

Technický výkres zobrazuje štyri obdĺžnikové polia ležiace nad sebou, oddelené čiarami, s číslami od 51 do 82.

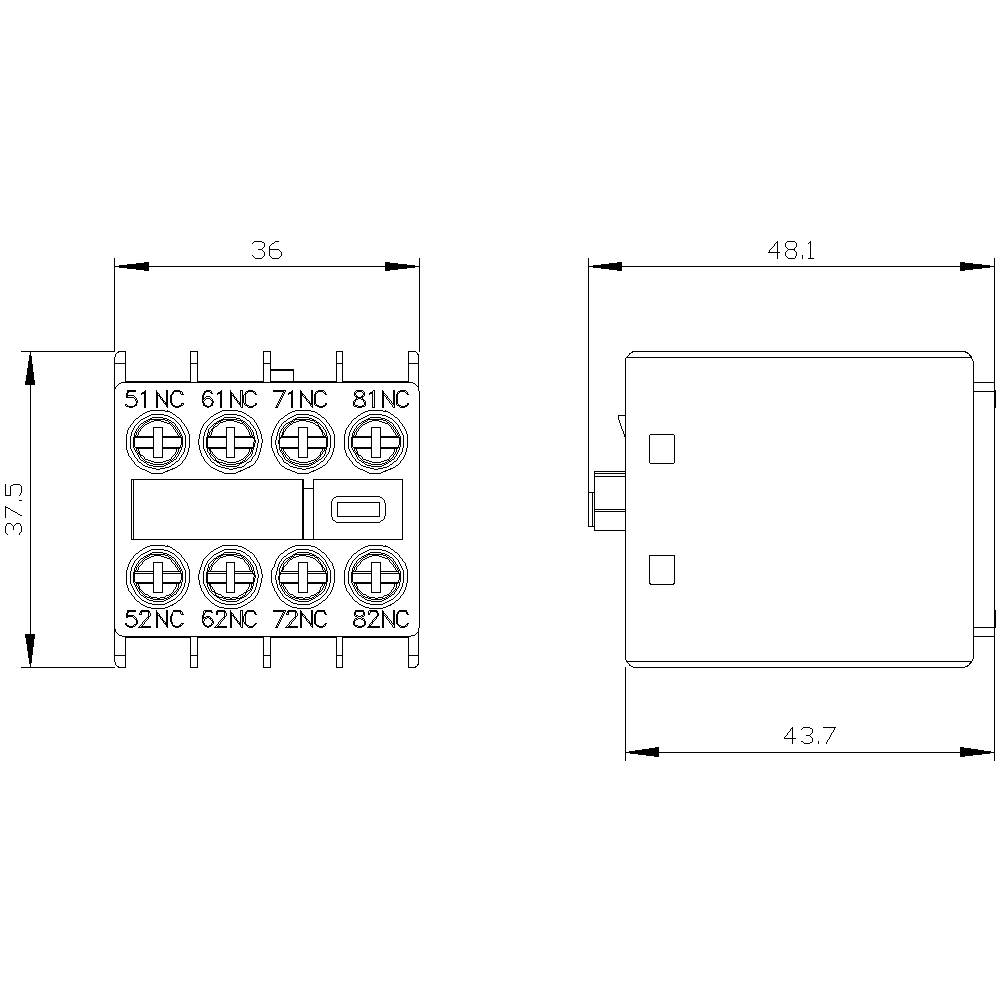

Technický výkres elektronického relé s rozmermi: šírka 36 mm, hĺbka 43,7 mm, výška 37,5 mm. Zobrazuje detaily pripojenia a montáže.

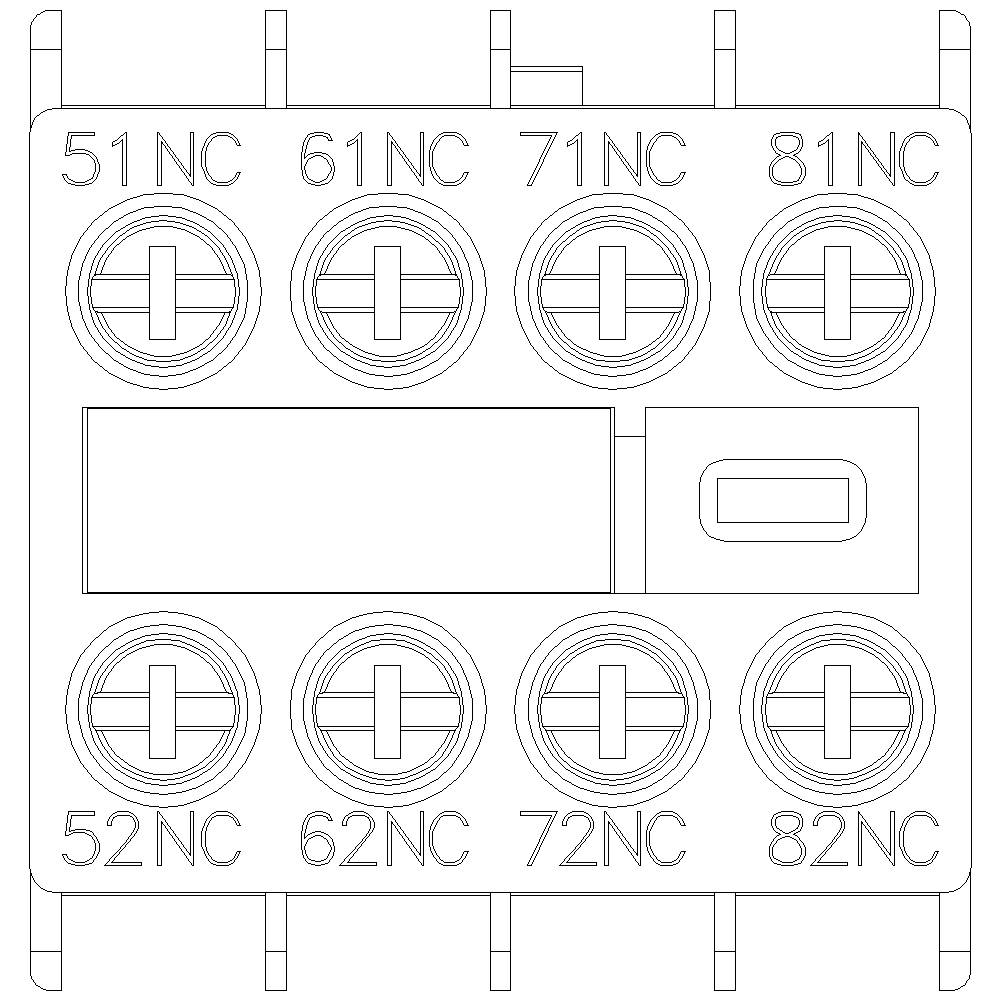

Technický diagram spínacieho zariadenia s deviatimi kontaktnými bodmi označenými '51NC', '61NC', '71NC', '81NC', '52NC', '62NC', '72NC', '82NC'.

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Počet pólov

4-pólové

Druh obalu

Piece

Typ

3RH2911-1GA04

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Ut 13. 10.

3 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (21,94 € / kus)

21,94 €

bez DPH.

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-1GA04

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 4 rozpínacie

Pomocný kontakt: 4 rozpínacie

Konštantný prúd (max.): 10 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 4

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1699069 Siemens 3RH2911-1GA04 blok pomocných spínačov 4 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699069 Siemens 3RH2911-1GA04 blok pomocných spínačov 4 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný spínač na prednej strane, 4 NC prúdová cesta 1 NC, 1 NC, 1 NC, 1 NC pre stýkačové relé veľkosť S00 skrutkové spojenie 51/52, 61/62, 71/72, 81/82 fyzicky kódované - je možné len kombinovať so stýkačmi 3RH2140 * a 3RH2440 * (podľa EN 50011) pomocný spínač SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 vpredu je možné namontovať na stýkače 3RT2 a 3RH2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými alebo až s dvoma kontaktmi NO a NC s prednou hranou. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
