Siemens 3RH2911-1GA22 pomocný spínač s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

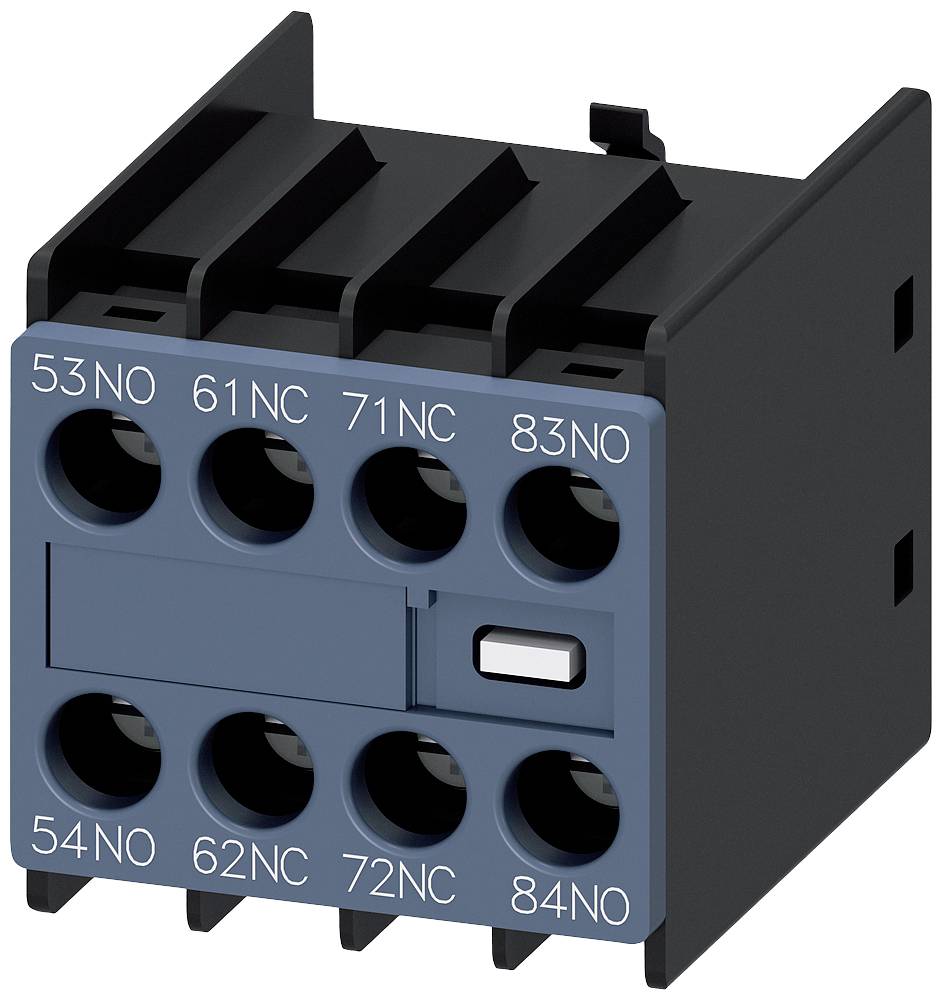

Elektrické relé s ôsmimi zásuvnými miestami a označeniami '53NO', '54NO', '61NC', '62NC', '71NC', '72NC', '83NO', '84NO'.

Ilustračný obrázok

Otvorená rozvádzačová skriňa vedľa sklenenej steny, za ktorou je vidieť výrobná linka počas dažďa.

Niekoľko elektrických komponentov a spínačov je zobrazených. Text vysvetľuje funkciu a zapojenie rôznych typov stykačov.

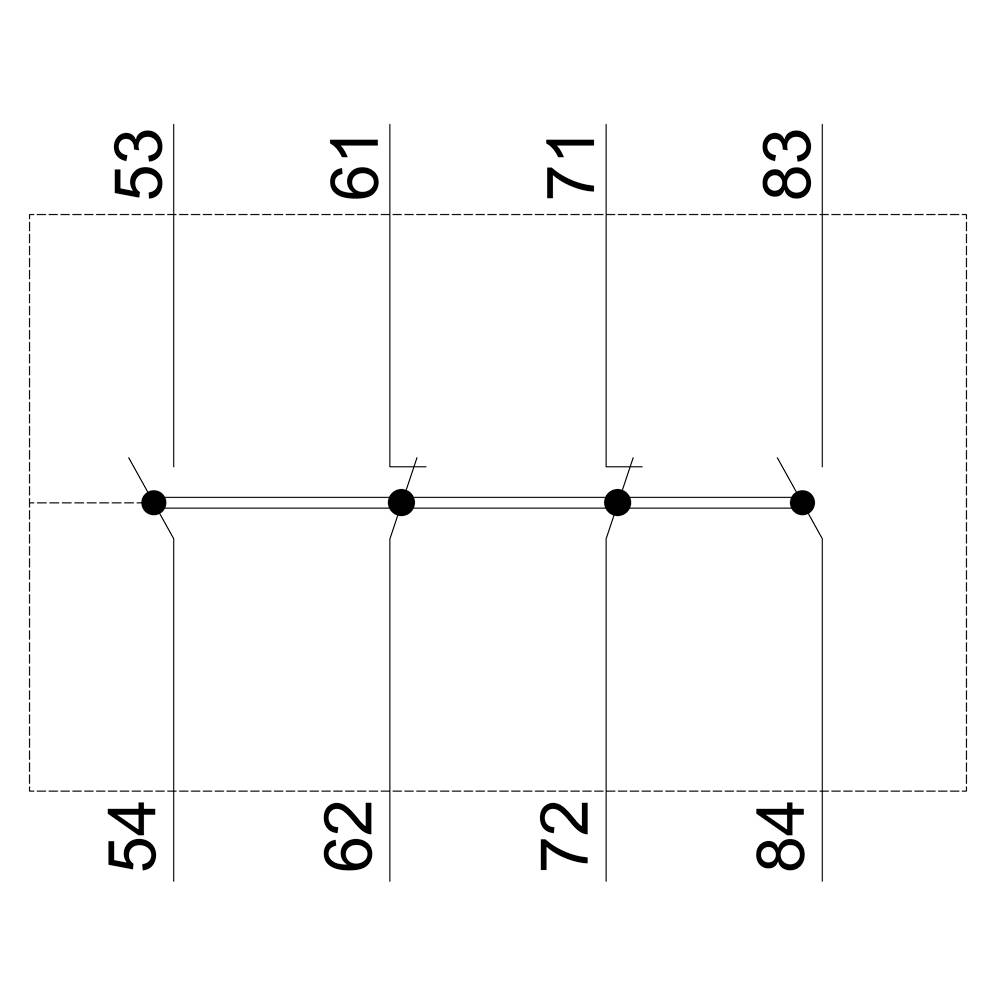

Tri rovnomerné horizontálne čiary, každá prepojená bodmi. Čísla 53-54, 61-62, 71-72 a 83-84 zobrazujú vertikálne medzery.

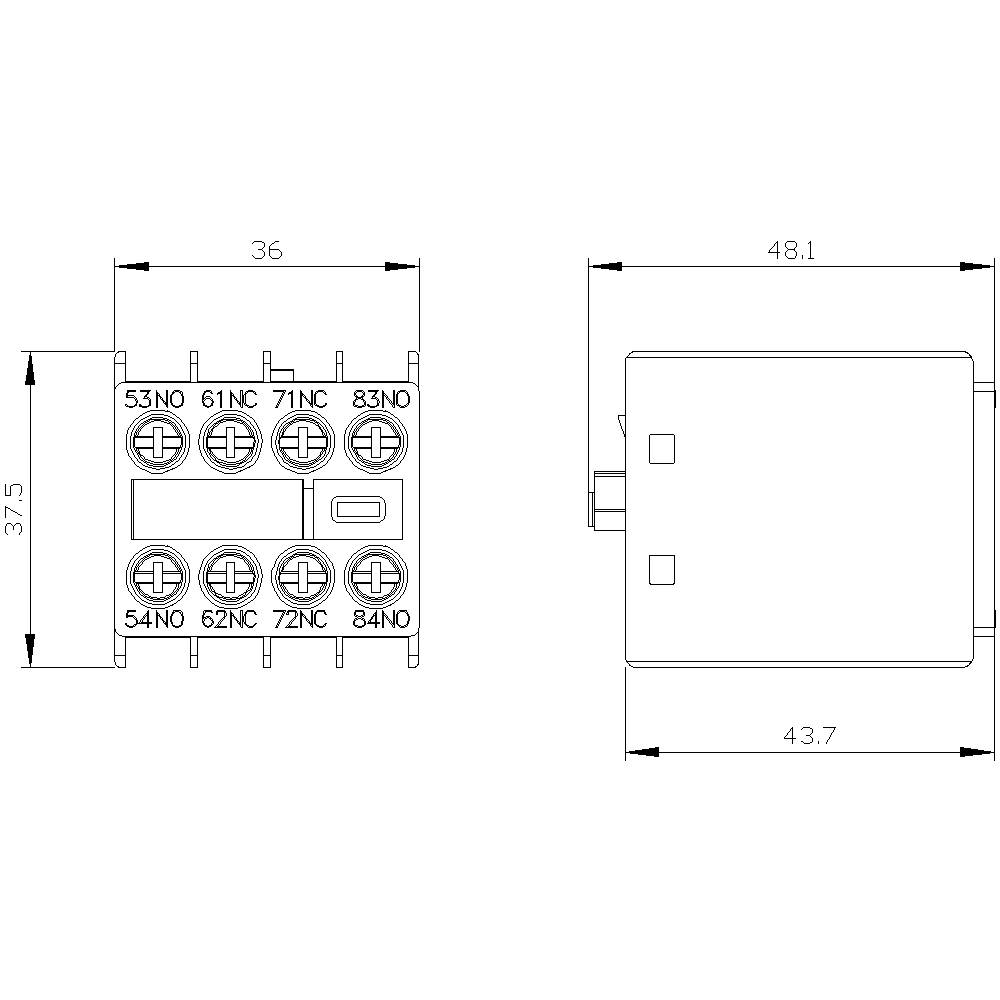

Technický výkres elektromechanickej súčiastky s prípojkami, rozmery sú 36x37,5 mm, bočný pohľad 48,1x43,7 mm.

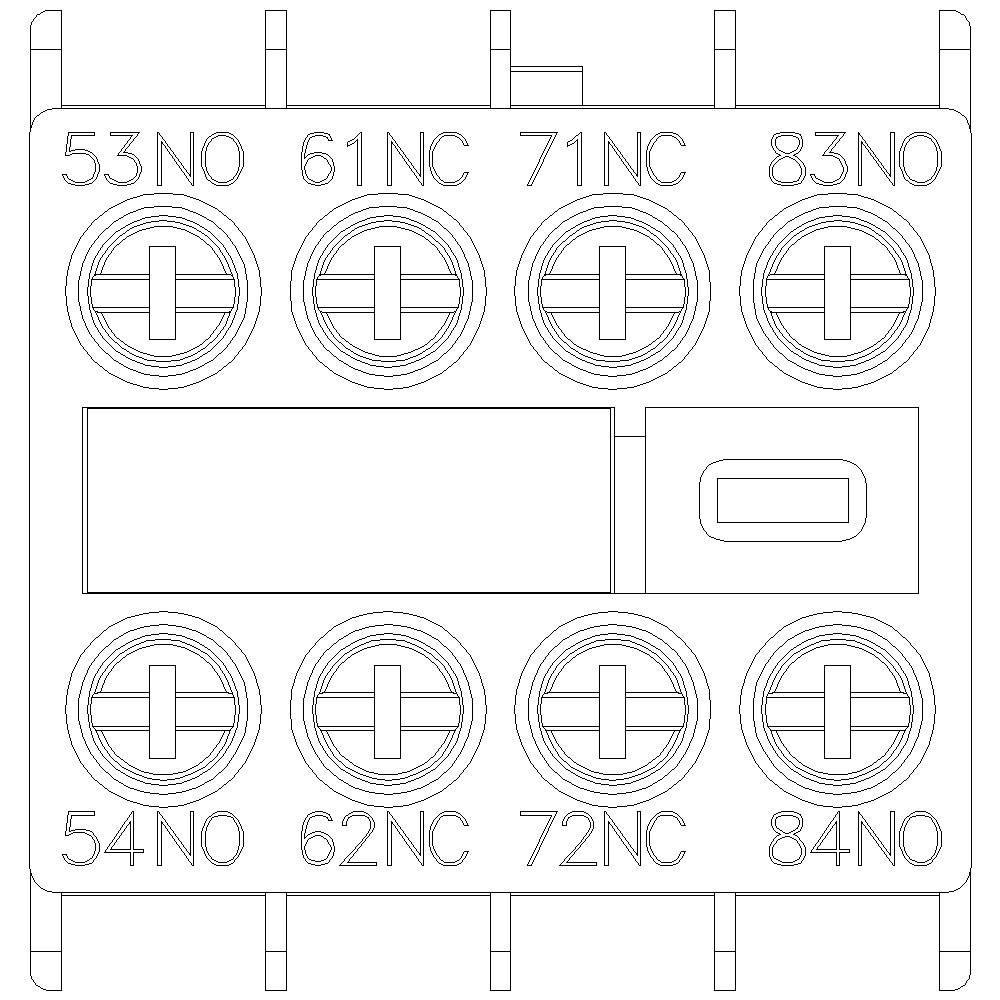

Návrh elektrického schémy s ôsmimi očíslovanými svorkami, označenými ako NO (normálne otvorené) a NC (normálne zatvorené).

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RH2911-1GA22

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Pi 2. 10.

28 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (22,76 € / kus)

22,76 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú časť pomocného spínača 3RH2140/3RH2440
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť použitia: Pomocný stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Druh obalu: Piece

Kategória výrobku: pomocný spínač

Typ: 3RH2911-1GA22

Konštrukčná veľkosť: S00

Pomocný kontakt: 2 spínacie
2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862269 Siemens 3RH2911-1GA22 pomocný spínač s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862269 Siemens 3RH2911-1GA22 pomocný spínač s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný spínač na prednej strane, 2 stýkače NO + 2 NC 1 NO, 1 NC, 1 NC, 1 NO pre relé stykača veľkosť S00 skrutkové svorky 53/54, 61/62, 71/72, 81/82 fyzicky kódované - len s Stýkače 3RH2140* a 3RH2440 Hi * Možno kombinovať (podľa EN 50011) Pomocný spínač SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
