Siemens 3RH2911-1HA12 pomocný spínač okamžité spínanie Vhodné pre značku (relé): Siemens 1 ks

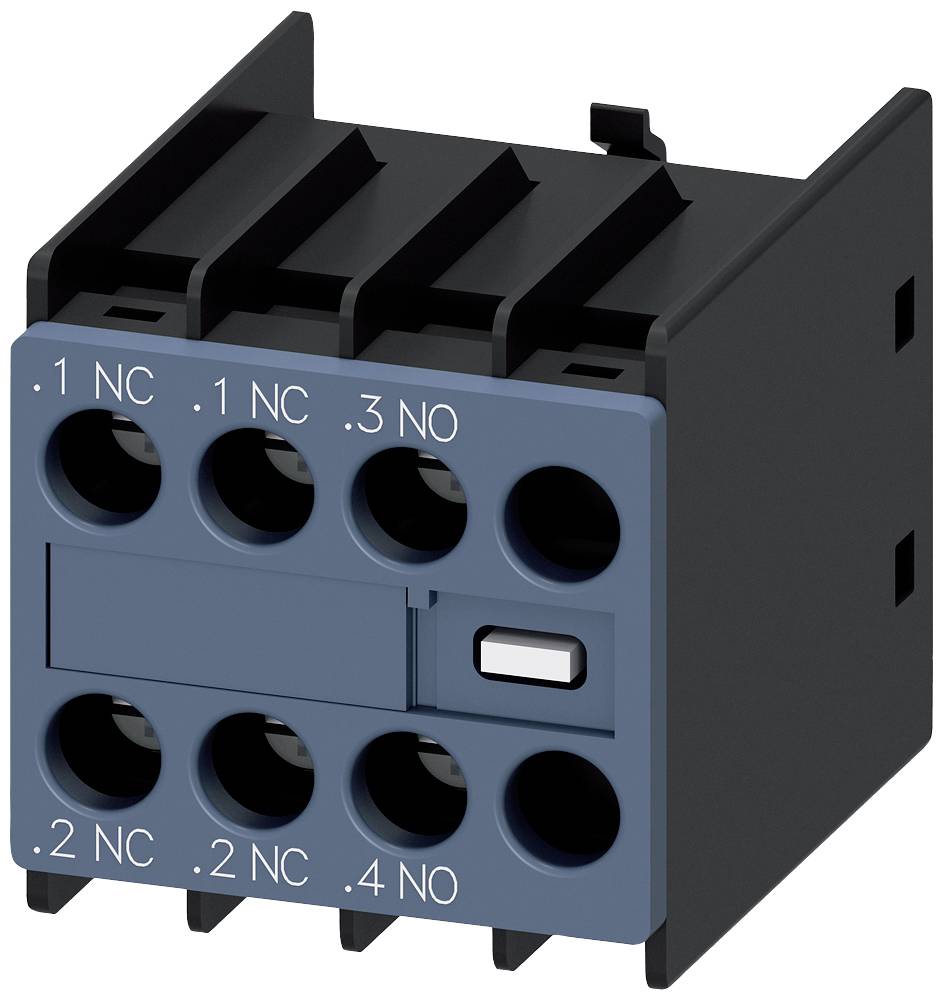

Elektrický konektor s piatimi modrými prípojkami a striebornými nápismi '1 NC' a '2 NC' na prednej strane.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa odhaľuje technické komponenty, pričom dažďová voda steká po okne budovy s modernou architektúrou.

Diagram znázorňuje stýkač veľkosti 500 s detailmi pomocných spínačov. Očíslované komponenty a prepojenia pre stýkače a pomocné relé sú vysvetlené.

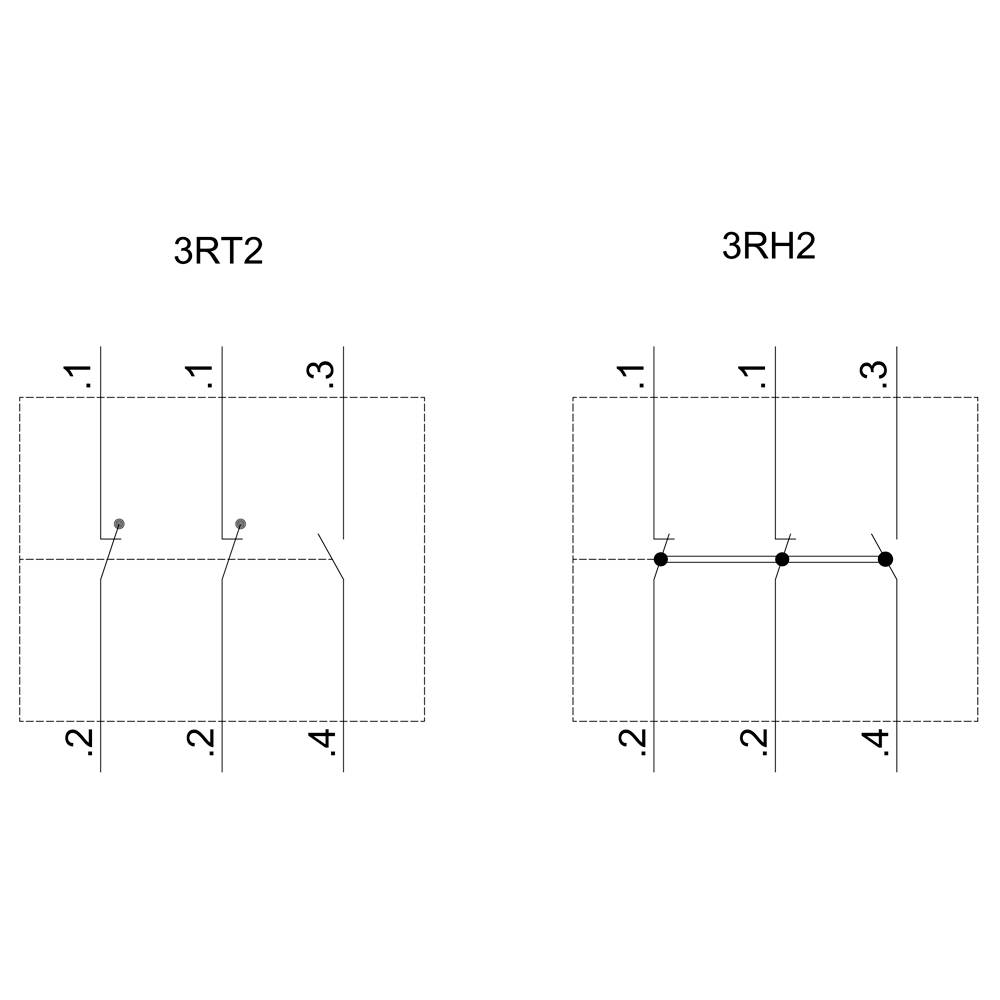

Schéma zapojenia ukazuje dva kontakty: Vľavo '3RT2' s prepojeniami na 1, 2, 3; Vpravo '3RH2' s prepojeniami na 1, 2, 3, 4.

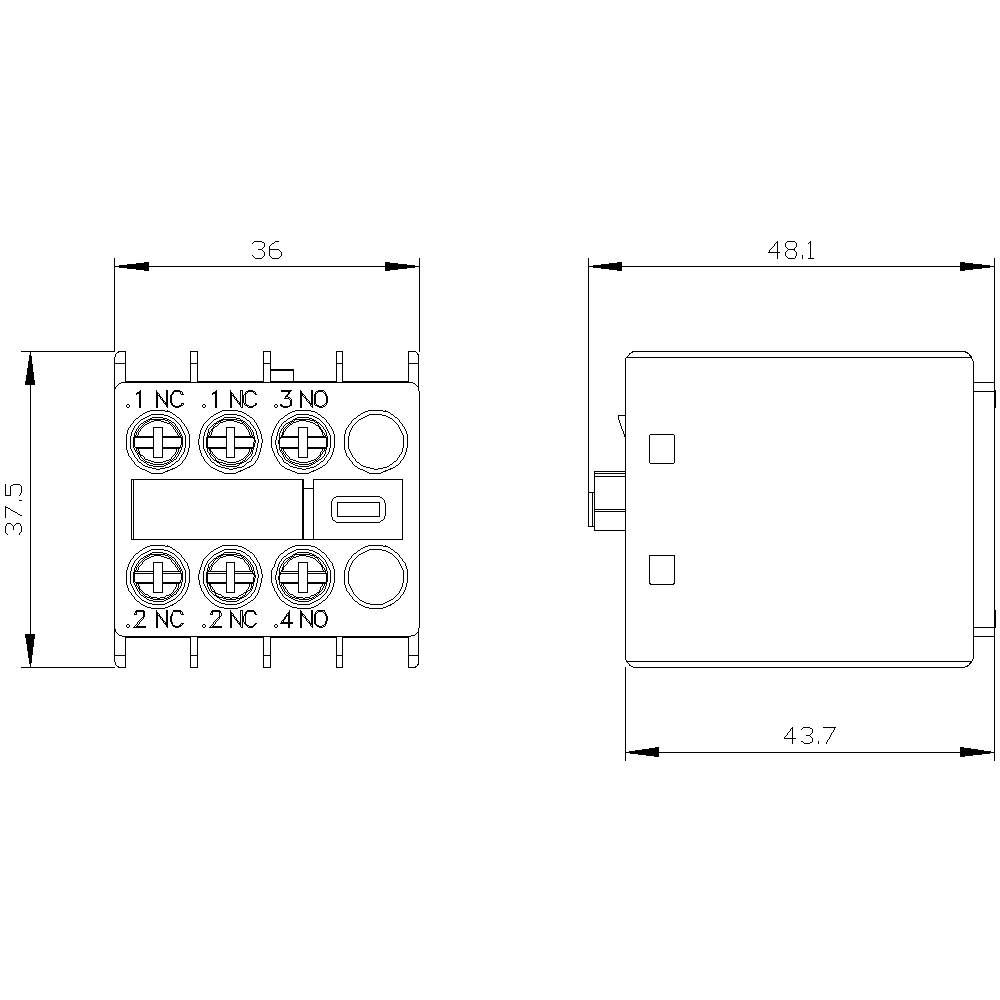

Schéma zapojenia elektrického relé s rozmermi: šírka 36 mm, hĺbka 37,5 mm, výška 48,1 mm. Zobrazuje pripojovacie svorky a obsadenie kontaktov.

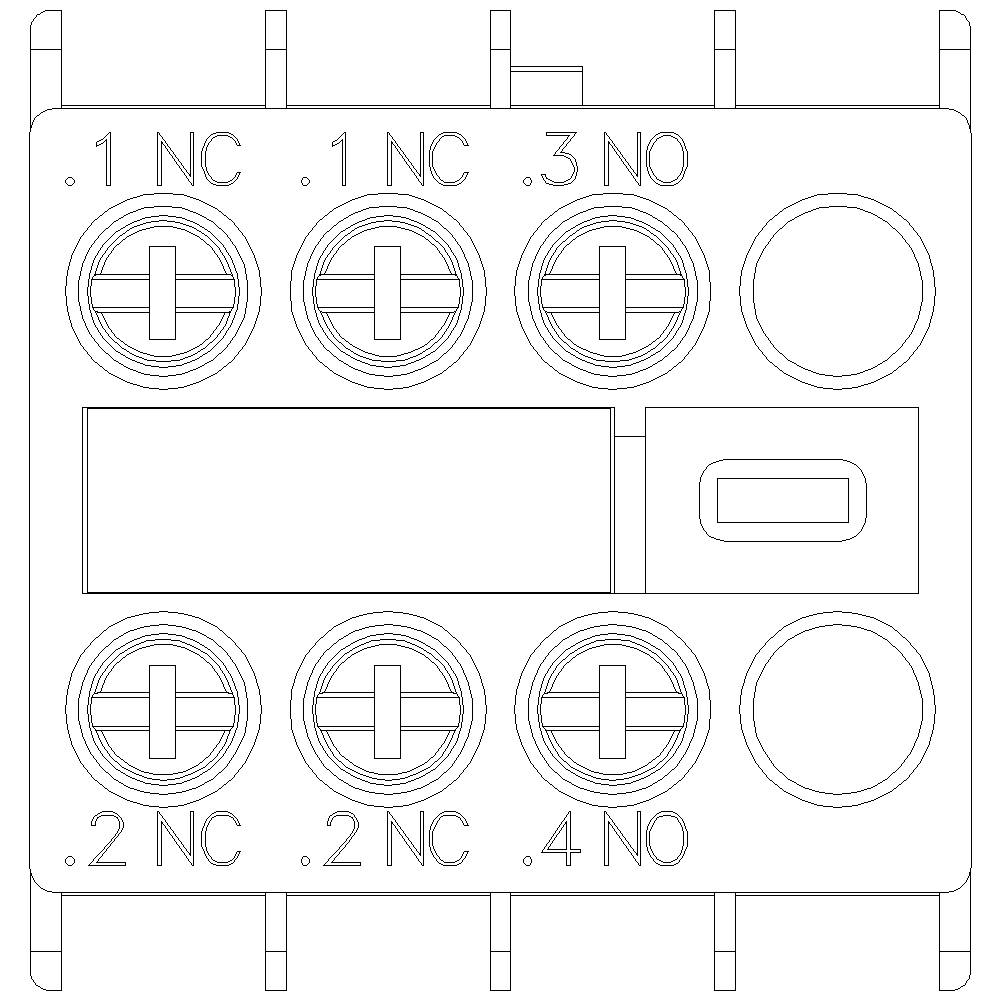

Schéma zapojenia súčiastky so svorkami označenými '.1 NC', '.2 NC', '.3 NO', '.4 NO'. Zobrazuje elektrické pripojenie.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Typ

3RH2911-1HA12

Konštrukčná veľkosť

S00

Typ spínanie

okamžité spínanie

Datasheety: (PDF)

Doručenie: Pi 2. 10.

16 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (18,69 € / kus)

18,69 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: pomocný spínač

Typ: 3RH2911-1HA12

Konštrukčná veľkosť: S00
S0
S2
S3

Typ spínanie: okamžité spínanie

Pomocný kontakt: 1 spínací
2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862274 Siemens 3RH2911-1HA12 pomocný spínač okamžité spínanie Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862274 Siemens 3RH2911-1HA12 pomocný spínač okamžité spínanie Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 1 NO + 2 NC kontakt 1 NC, 1 NC, 1 NO pre skrutkové svorky 3RH2 a 3RT2 .1/.2, .1/.2, .3/.4 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocné kontakty v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
