Siemens 3RH2911-1NF02 blok pomocných spínačov 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Modré elektrické spínacie zariadenie s viacerými pripájacími otvormi a bielym spínačom v strede. Označenia '.1 NC' a '.2 NC'.

Ilustračný obrázok

Pohľad do strojovne; je viditeľná rozvodná skriňa s viacerými káblami a elektronickými komponentmi, vedľa nej okno s kvapkami dažďa na skle.

Obrázok znázorňuje zostavu a príklady spínačov a príslušenstva. Obsahuje číslované popisy súčastí, ako sú pomocné spínače a funkčné moduly.

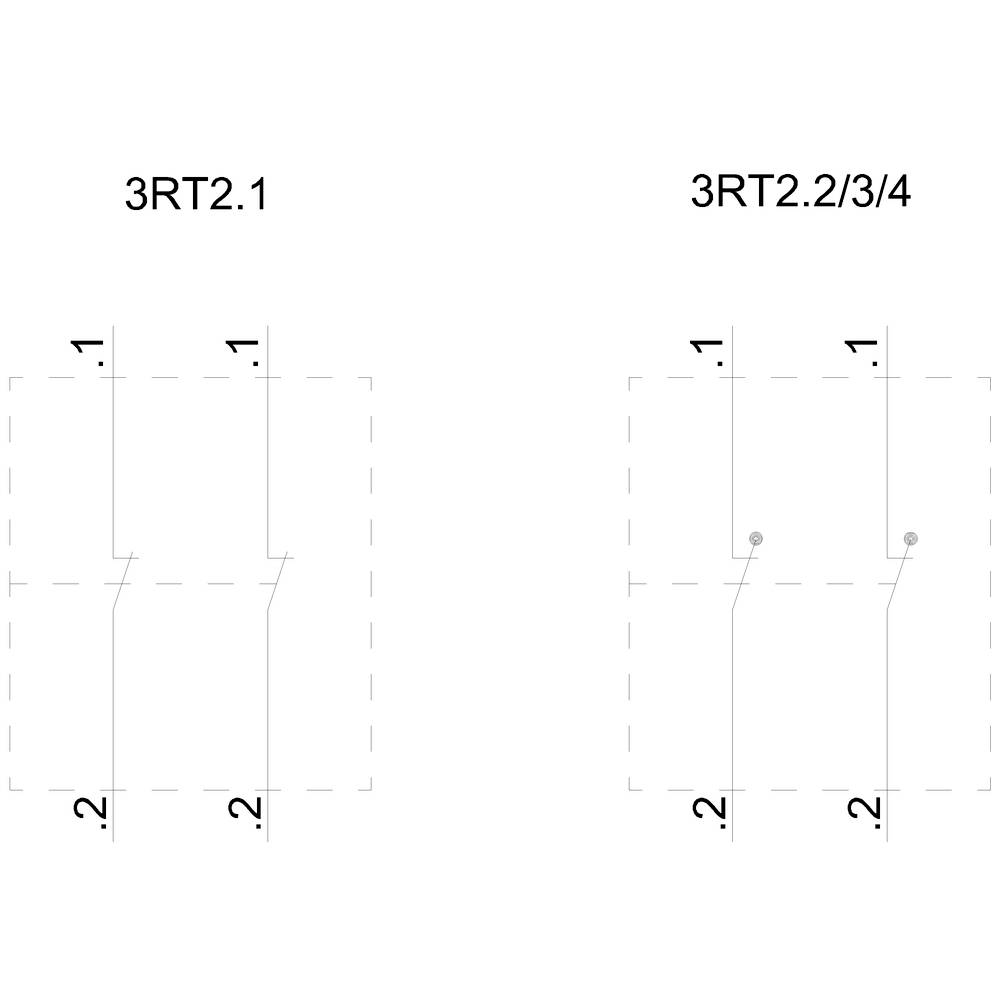

Diagram znázorňuje elektrickú schému dvoch stykačov: vľavo 3RT2.1 s jedným spínačom, vpravo 3RT2.2/3/4 s dvoma spínačmi.

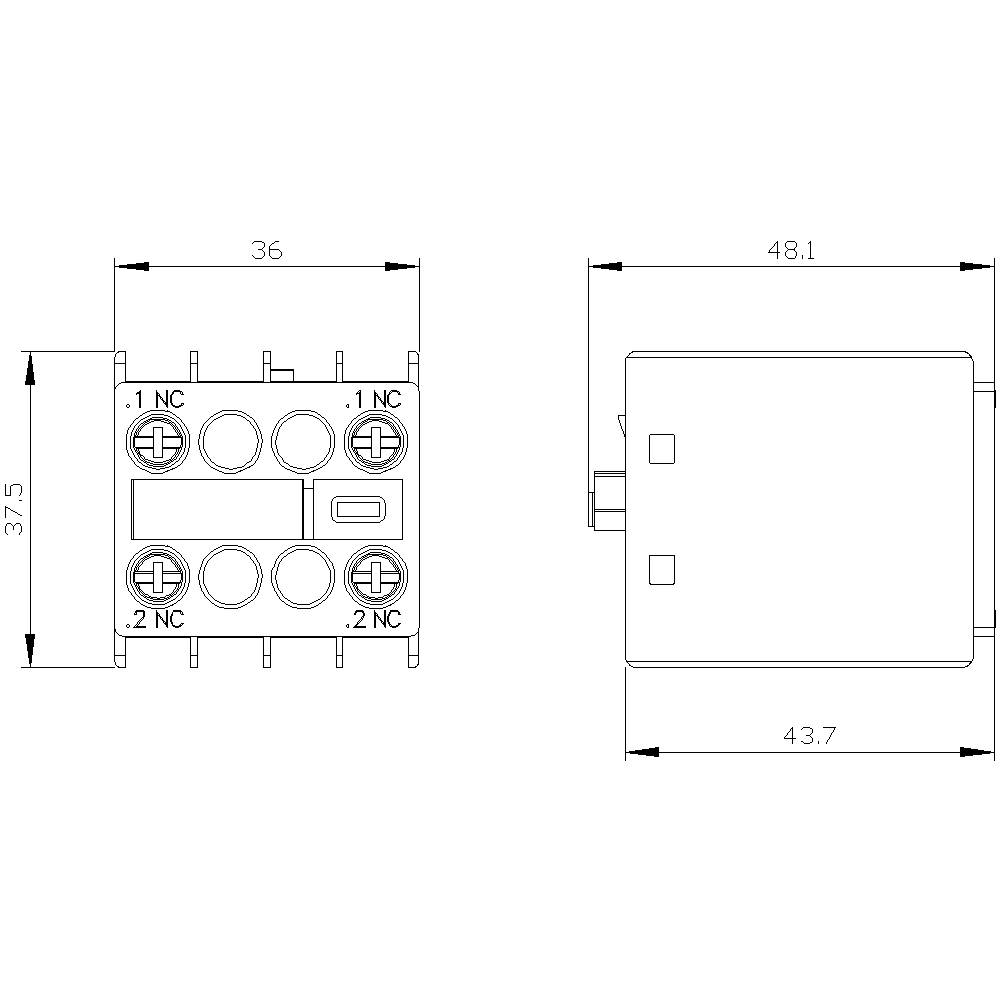

Technický výkres relé, predný a bočný pohľad, s rozmermi: výška 37,5 mm, šírka 36 mm, hĺbka 48,1 mm. Prípojky: 1 NC, 2 NC.

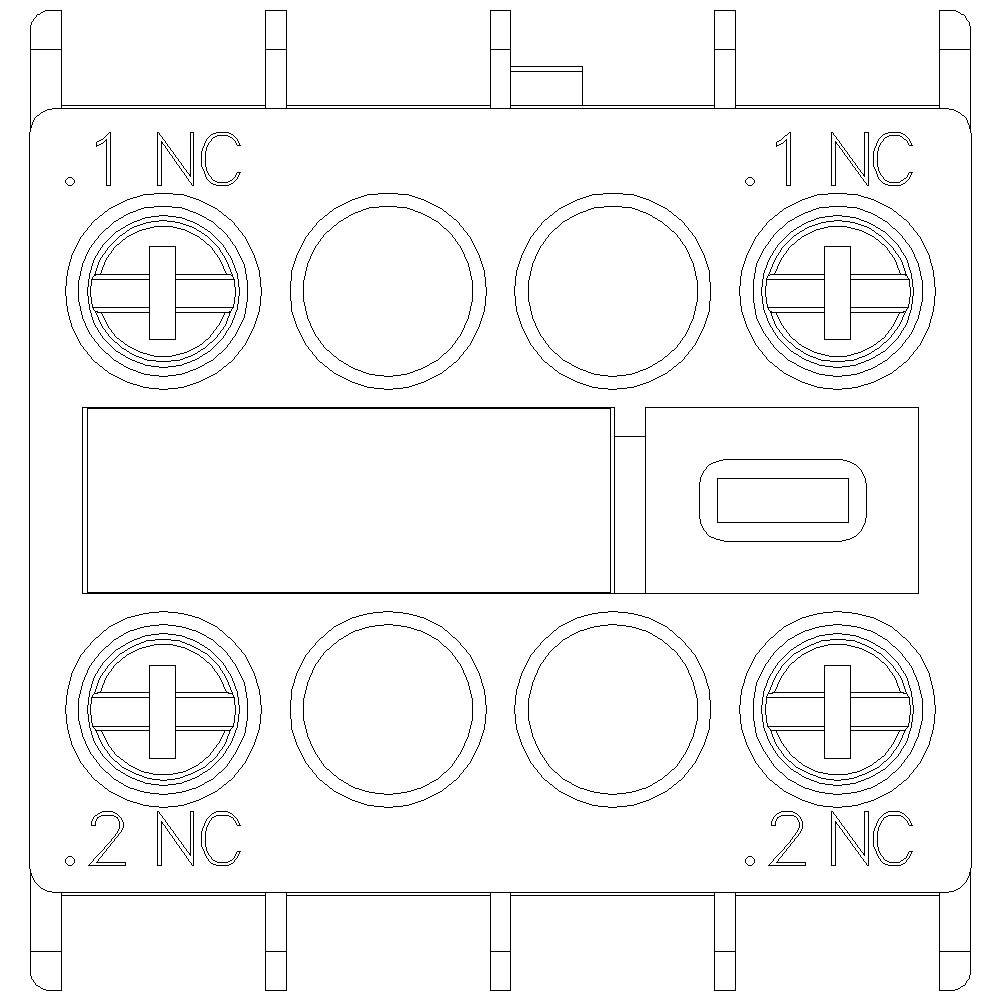

Technický výkres elektrického spínača s viacerými okrúhlymi prípojkami a nápisom '.1 NC' a '.2 NC'.

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Druh obalu

Piece

Typ

3RH2911-1NF02

Konštrukčná veľkosť

S00

Typ kontaktu

2 rozpínacie

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Veľkosť: S00, S0, S2, S3

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-1NF02

Konštrukčná veľkosť: S00

Typ kontaktu: 2 rozpínacie

Pomocný kontakt: 2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1745090 Siemens 3RH2911-1NF02 blok pomocných spínačov 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745090 Siemens 3RH2911-1NF02 blok pomocných spínačov 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Elektrón. Pomocný spínač 2 NC, prúdová cesta 1 NC, -, -, 1 NC vpredu pre skrutkové spojenie 3RH2 a 3RT2 .1 / .2, - / -, - / -, .1 / .2 SIRIUS 3RH29 pomocný spínač pre rozšírenie pomocné kontakty v riadiacom obvode.
Pomocné spínače 3RH29 vpredu je možné namontovať na stýkače 3RT2 a 3RH2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými alebo až s dvoma kontaktmi NO a NC s prednou hranou. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
