Siemens 3RH2911-2HA13 pomocný spínač zásuvné Vhodné pre značku (relé): Siemens 1 ks

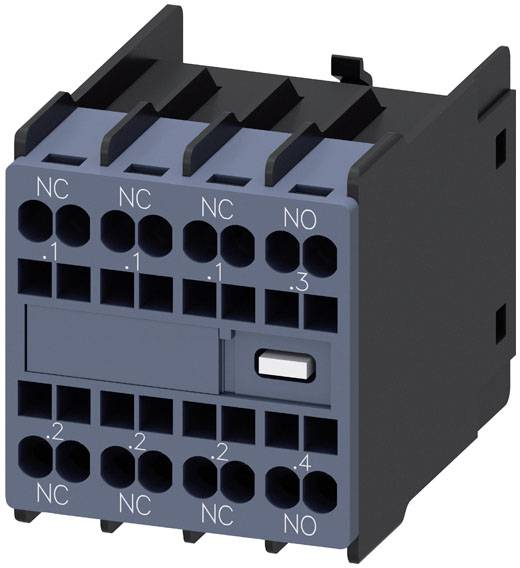

Štvorpólový reléový modul so štyrmi spodnými a troma hornými svorkami, vhodný pre priemyselné riadiace aplikácie.

Ilustračný obrázok

Otvorená rozvodná skriňa odhaľuje komplexné elektronické obvody vedľa okna pokrytého dažďovými kvapkami, pričom v pozadí sú viditeľné stroje.

Prehľad ochranných svoriek a príslušenstva: zobrazuje montážne celky, číslované komponenty a prepojenia, vysvetľuje funkcie a príklady použitia.

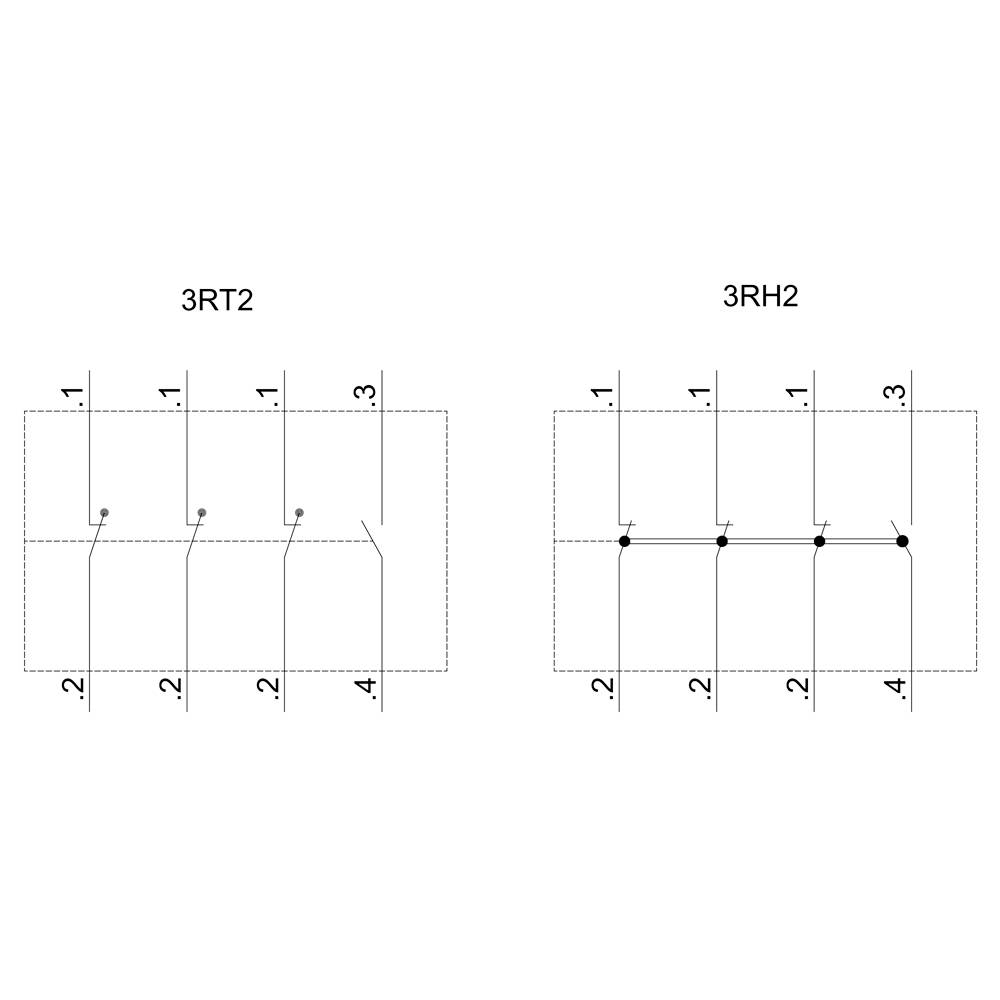

Schéma zapojenia: Vľavo '3RT2' so štyrmi vertikálnymi prepojeniami. Vpravo '3RH2' s tromi priebežnými prepojeniami. Obe zobrazujú rozdielne spínacie kontakty.

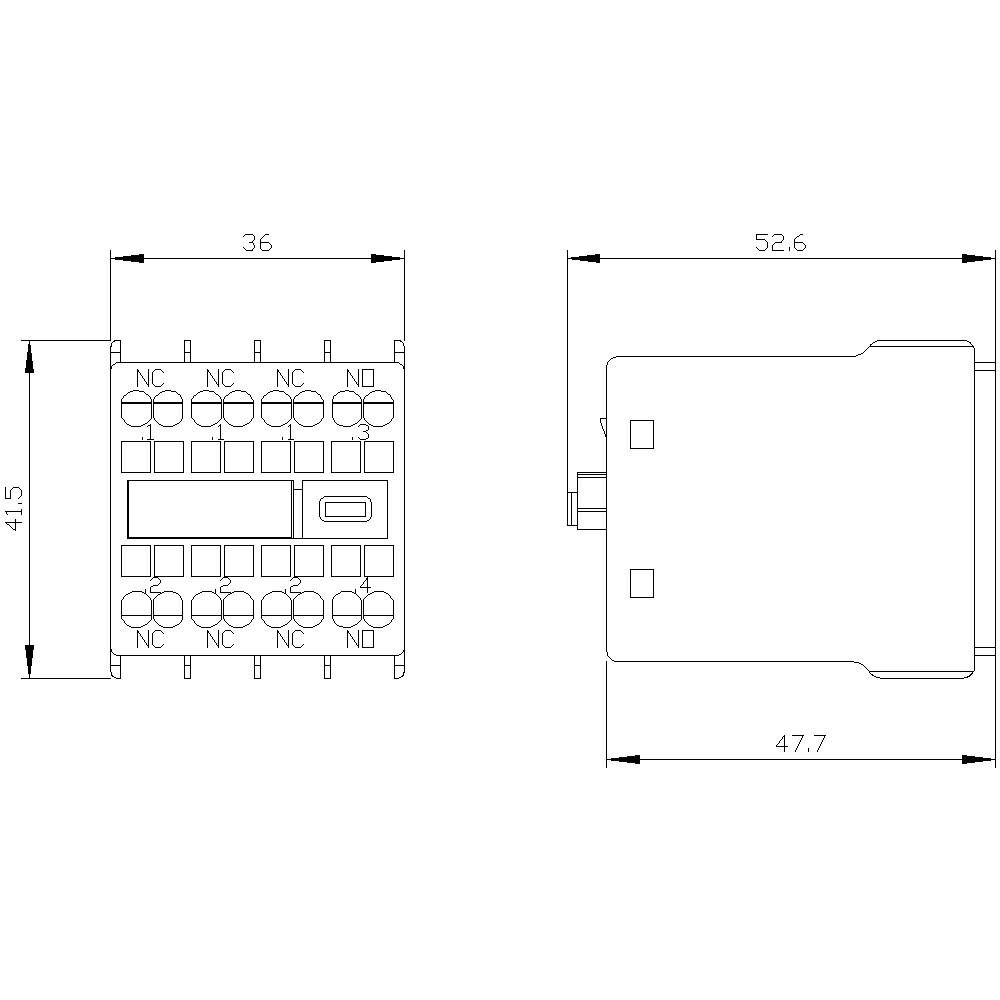

Technický výkres elektrického spínača s rozmermi: 36 x 41,5 mm a 47,7 x 52,6 mm. Zobrazuje usporiadanie svoriek (NC, NO, ND).

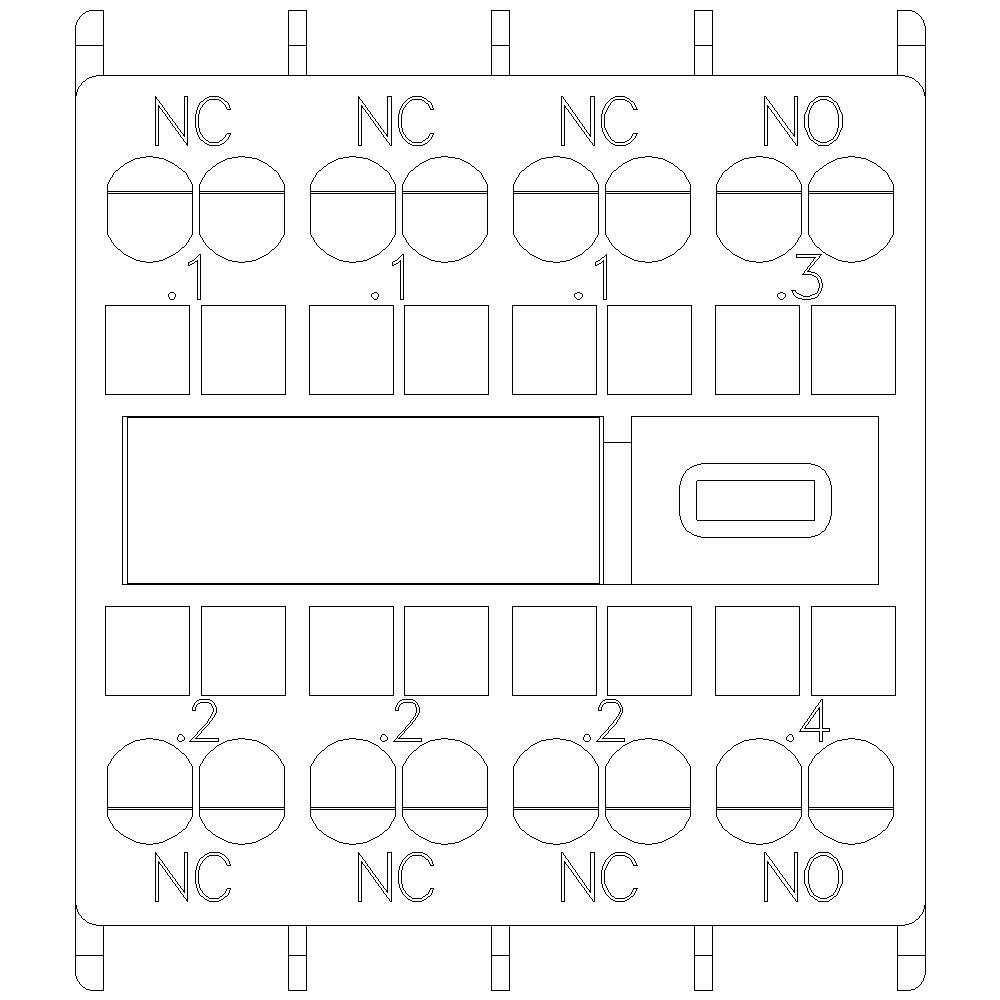

Kryt relé s označeniami svoriek: NC (normálne zatvorené), NO (normálne otvorené) a číslovanými polohami 1 až 4.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RH2911-2HA13

Konštrukčná veľkosť

S00

Pomocný kontakt

1 spínací

3 rozpínacie

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

5 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (22,76 € / kus)

22,76 €

bez DPH.

Už len 5 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 2,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 2,5 mm²)
Pripojiteľný prierez vodiča / pre pomocné kontakty / jemne lankový / s opracovaním konca jadra / maximálne: 2,5 mm²

Kategória výrobku: pomocný spínač

Typ: 3RH2911-2HA13

Konštrukčná veľkosť: S00
S0
S2
S3

Pomocný kontakt: 1 spínací
3 rozpínacie

Konštantný prúd (max.): 6 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 41.5 mm

Hĺbka: 47.7 mm

Rozmer.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Spring clamp connection

: 3

: 1

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862295 Siemens 3RH2911-2HA13 pomocný spínač zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862295 Siemens 3RH2911-2HA13 pomocný spínač zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 1 NO + 3 NC kontakt 1 NC, 1 NC, 1 NC, 1 NO pre 3RH2 a 3RT2 Pružinové svorky .1/.2 , .1/.2 , .1/.2 , . 3/.4 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
