Siemens 3RH2911-2HA31 pomocný spínač 3 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

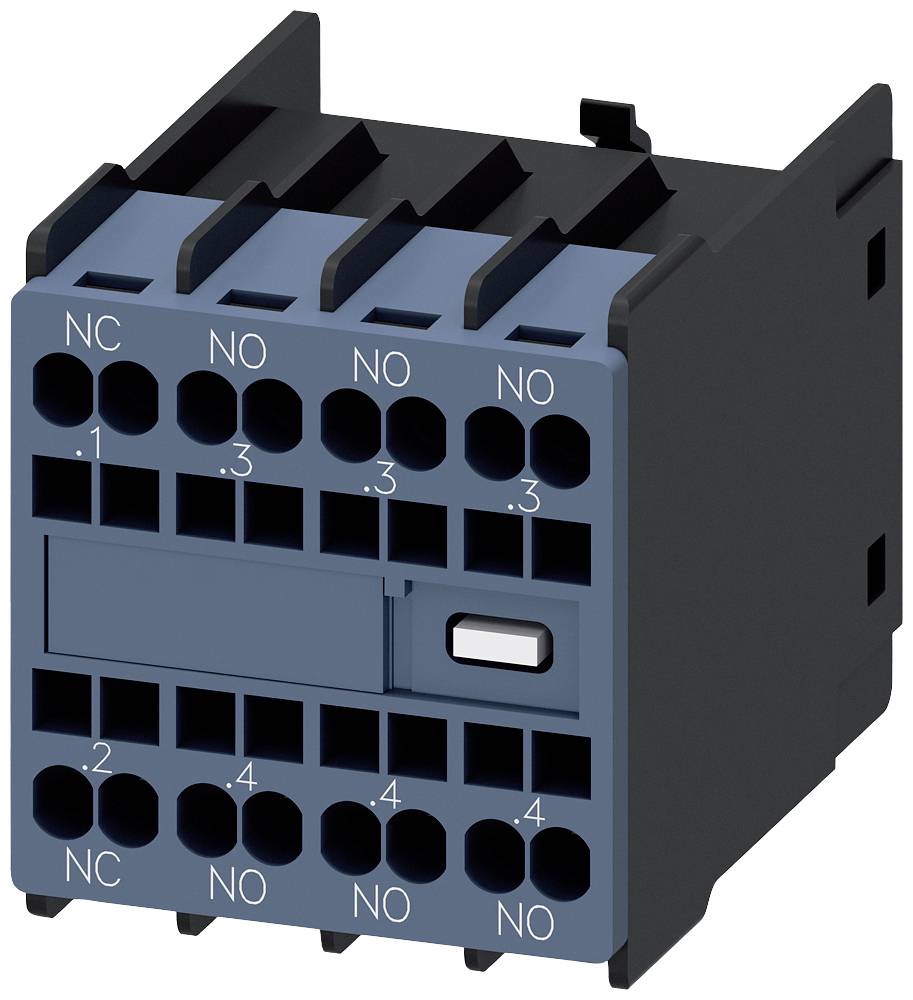

Elektrické relé s viacerými svorkami a farebne kódovaným označením. Má štyri 'NO' a štyri 'NC' svorky.

Ilustračný obrázok

Rozvodná skriňa s otvoreným panelom ukazuje komplexné zapojenie káblov. Vpravo prší na sklenenú plochu s rozmazaným pohľadom na stroj v pozadí.

Diagram súčastí a príslušenstva strelnej zbrane. Znázorňuje rôzne moduly s elektrickými vedeniami, integrované do elektrických obvodov.

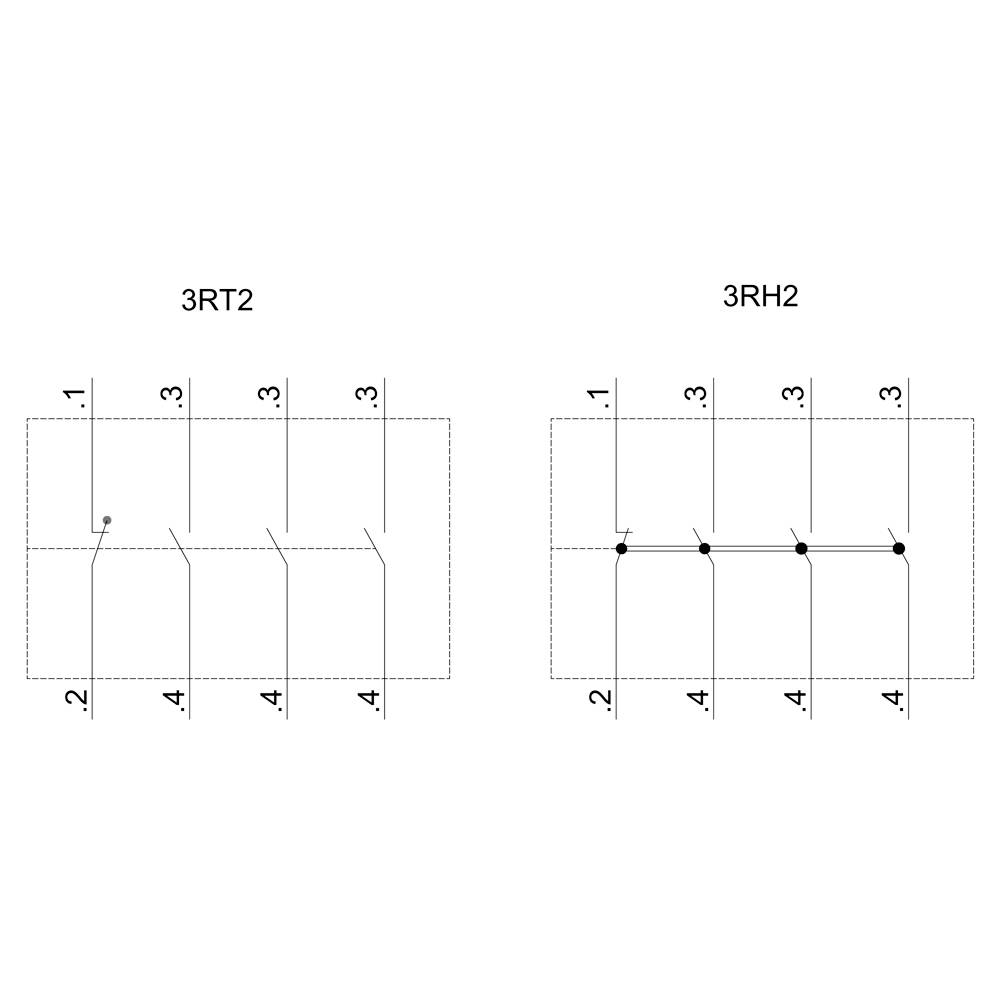

Schéma zapojenia dvoch elektrických komponentov: vľavo '3RT2' s kontaktmi 1-2, 3-4; vpravo '3RH2' s kontaktmi 1-2, 3-4, 5-6.

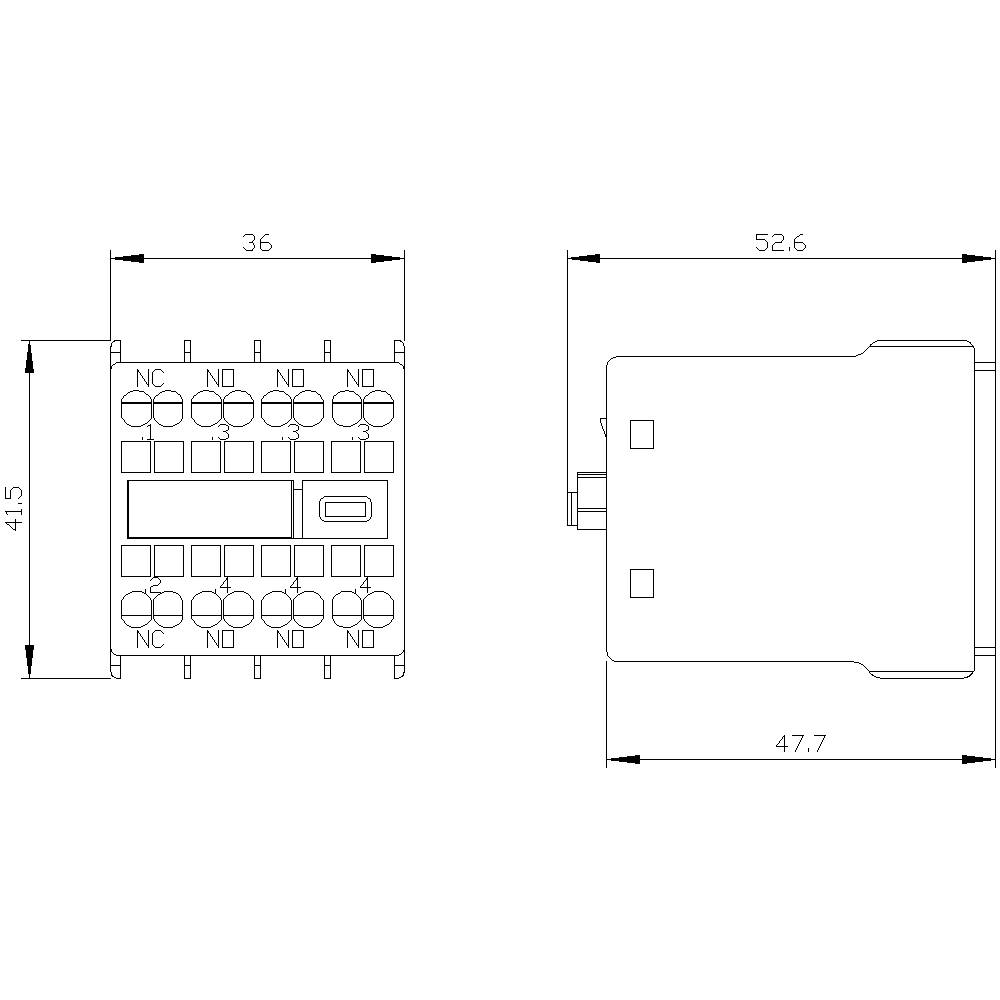

Technický výkres elektrického relé: Pohľad spredu so 14 kontaktmi a pohľad z boku. Rozmery: 36x41,5 mm a 52,6x47,7 mm.

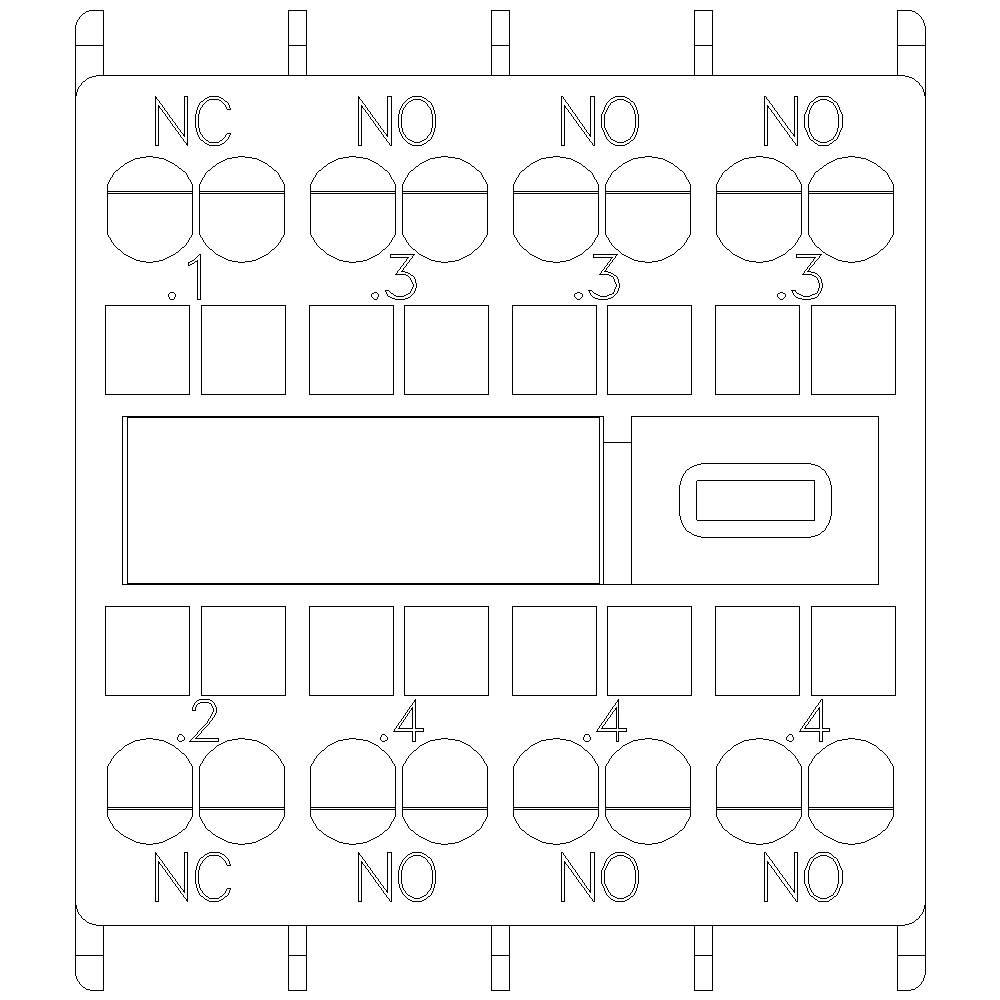

Schéma elektrického zapojenia s viacpólovými prípojkami. Symboly 'NC' a 'NO' zvyčajne znázorňujú normálne otvorené/zatvorené kontakty.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RH2911-2HA31

Konštrukčná veľkosť

S00

Typ kontaktu

3 spínacie

Datasheety: (PDF)

Doručenie: Ut 13. 10.

5 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (22,76 € / kus)

22,76 €

bez DPH.

Už len 5 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 2,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 2,5 mm²)
Pripojiteľný prierez vodiča / pre pomocné kontakty / jemne lankový / s opracovaním konca jadra / maximálne: 2,5 mm²

Kategória výrobku: pomocný spínač

Typ: 3RH2911-2HA31

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie
1 rozpínací

Konštantný prúd (max.): 6 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 41.5 mm

Hĺbka: 47.7 mm

Rozmer.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Spring clamp connection

: 1

: 3

: 0

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862298 Siemens 3RH2911-2HA31 pomocný spínač 3 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862298 Siemens 3RH2911-2HA31 pomocný spínač 3 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 3 NO + 1 NC kontakt 1 NC, 1 NO, 1 NO, 1 NO pre 3RH2 a 3RT2 Pružinové svorky .1/.2, .3/.4, .3/.4, . 3/.4 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
