Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens 1 ks

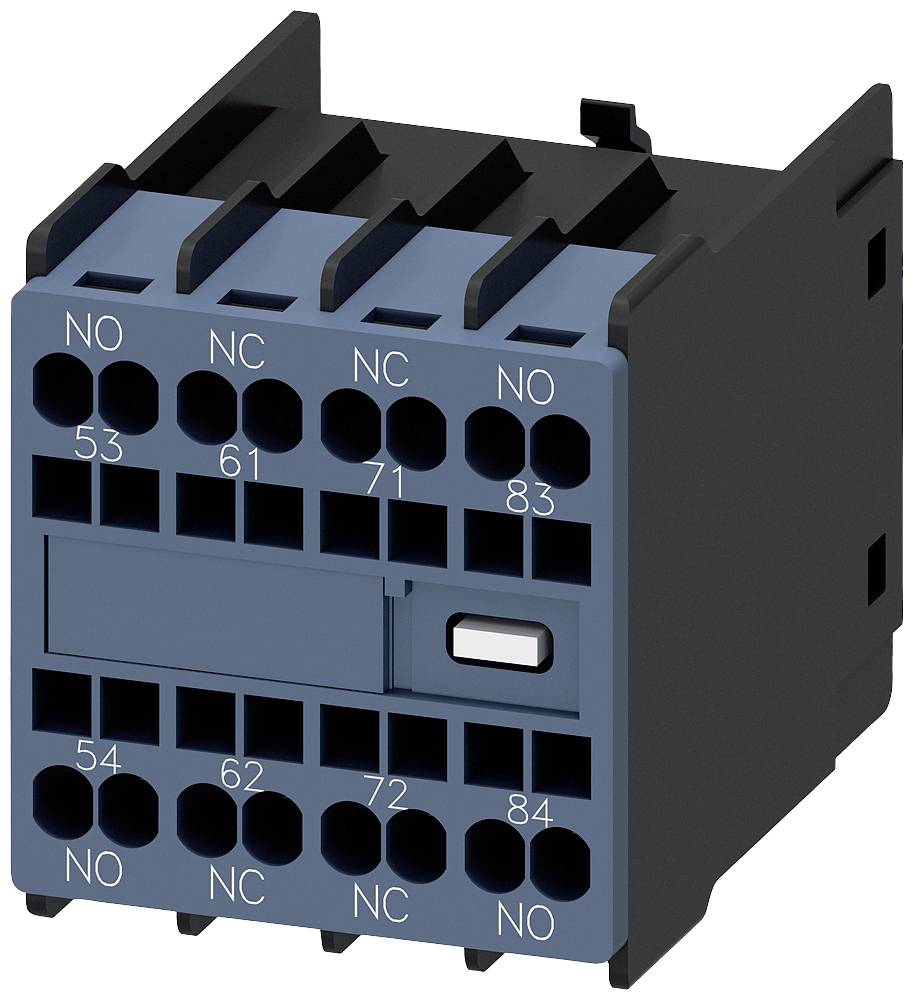

Elektrický spínací kontaktný blok s viacerými svorkami, označený ako 'NO' a 'NC'. Farebná schéma: modrá a čierna.

Ilustračný obrázok

Otvorená rozvodná skriňa odhaľuje komplexnú elektroniku, vedľa nej sú cez dažďom zmáčané okno nejasne viditeľné priemyselné stroje.

Schéma elektrického obvodu spínača prúdového nárazu: znázorňuje rôzne stýkače a ich pripojenia vrátane pomocných spínačov a funkčných prvkov, prepojené oranžovými a modrými linkami.

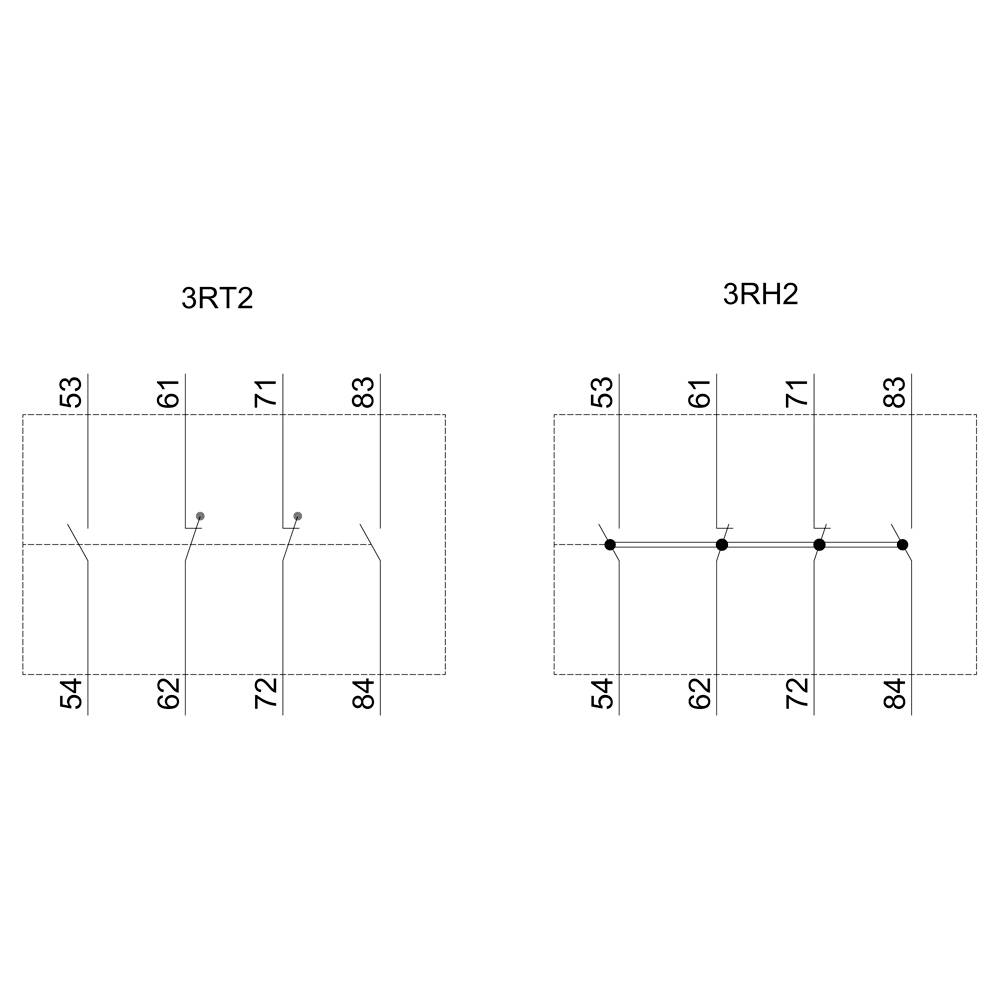

Schéma zapojenia zobrazuje dve zapojenia: vľavo '3RT2' s prípojkami 53-54, 61-62, 71-72; vpravo '3RH2' s prípojkami 53-54, 61-62, 71-72, 83-84.

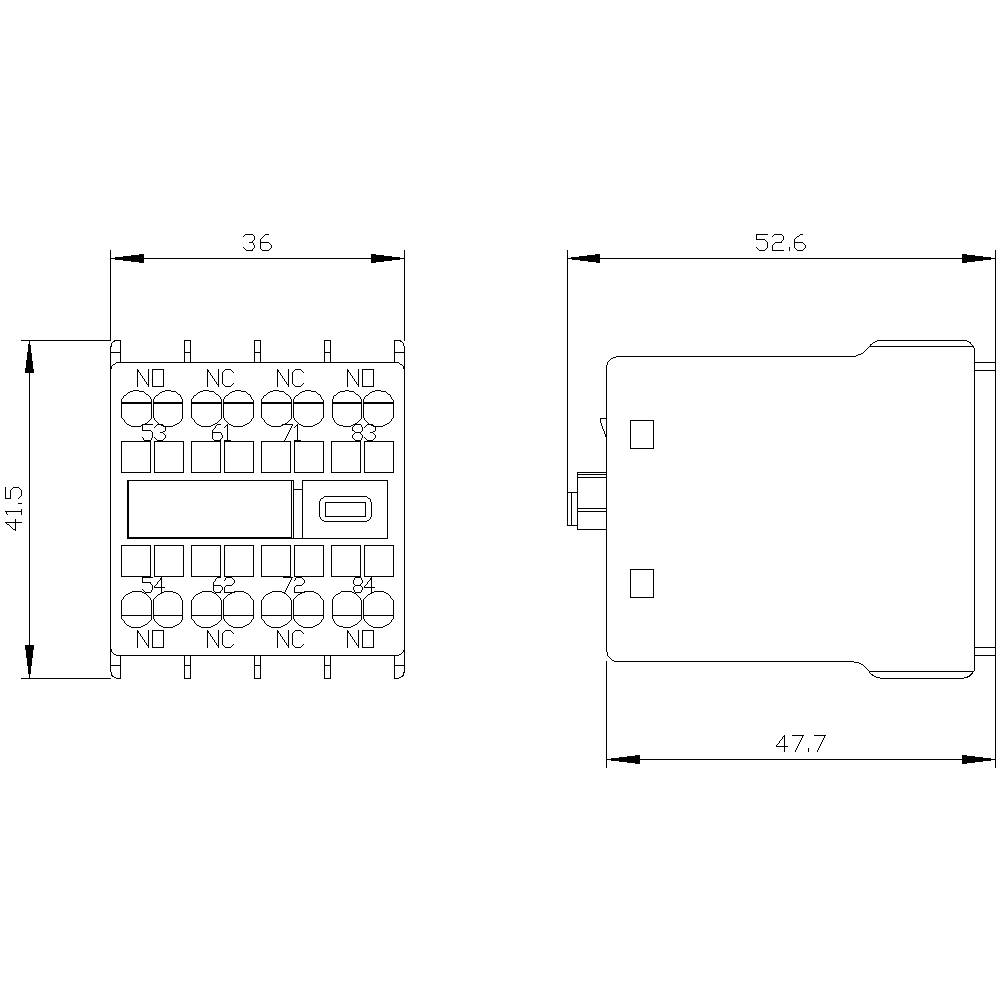

Technický výkres elektrického relé s rozmermi: šírka 36 mm, výška 41,5 mm, hĺbka 52,6 mm. Zobrazuje kontaktné body a prípojné miesta.

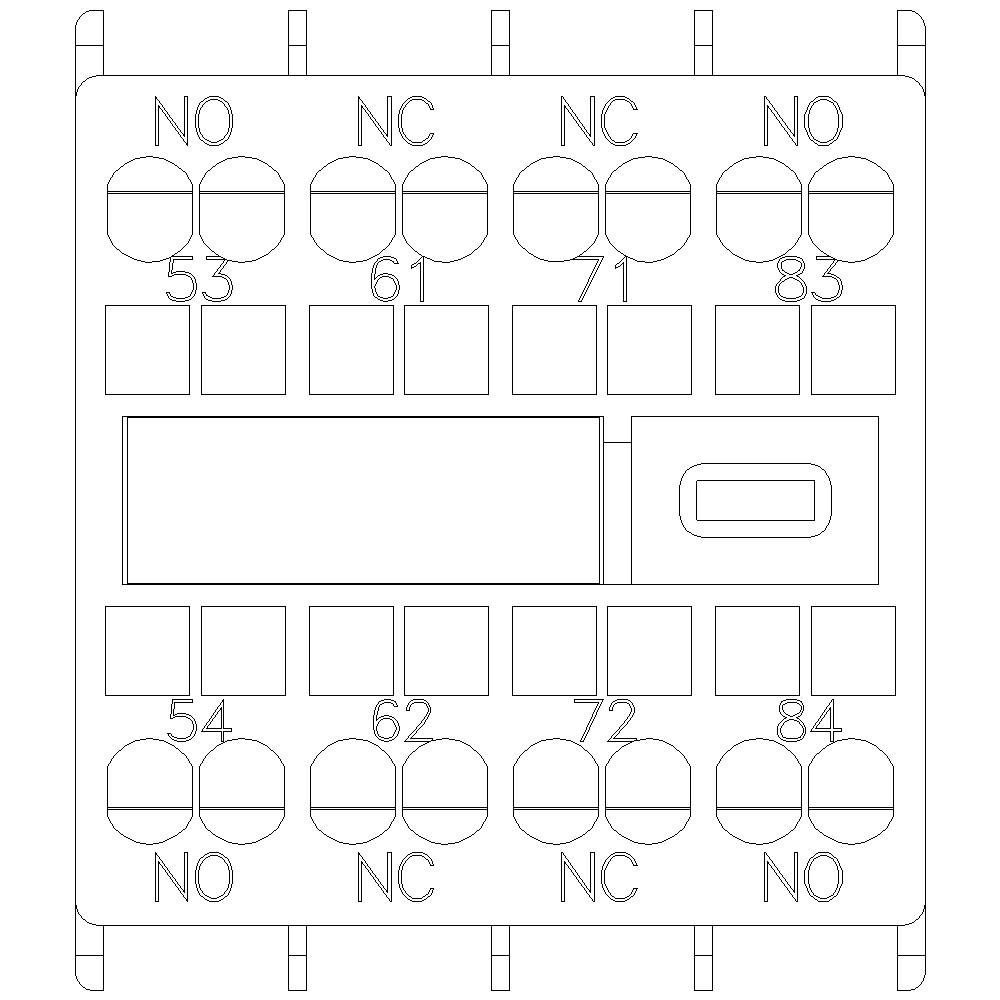

'Výkres elektrického zapojenia s označeniami NO, NC a numerickými prepojeniami 53, 54, 61, 62, 71, 72, 83, 84.'

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RH2911-2XA22-0MA0

Vhodné pre značku

Siemens

Vhodné pre sériu

Siemens Sirius

Datasheety: (PDF)

Doručenie: Ut 13. 10.

25 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (21,94 € / kus)

21,94 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Veľkosť: S00, S0, S2, S3

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2911-2XA22-0MA0

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 41.5 mm

Hĺbka: 47.7 mm

Rozmer.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 2

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1707020 Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1707020 Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačov zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 2 NO + 2 NC prúdová cesta 1 NO, 1 NC, 1 NC, 1 NO pre 3RH2 a 3RT2 pružinové pripojenie 53/54, 61/62, 71/72, 83/84 SIRIUS 3RH29 pomocný spínač na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 vpredu je možné namontovať na stýkače 3RT2 a 3RH2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými alebo až s dvoma kontaktmi NO a NC s prednou hranou. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
