Siemens 3RH2921-1DA20 blok pomocných spínačov okamžité spínanie 2 spínacie zásuvné Vhodné pre značku (relé): Siemens Pie

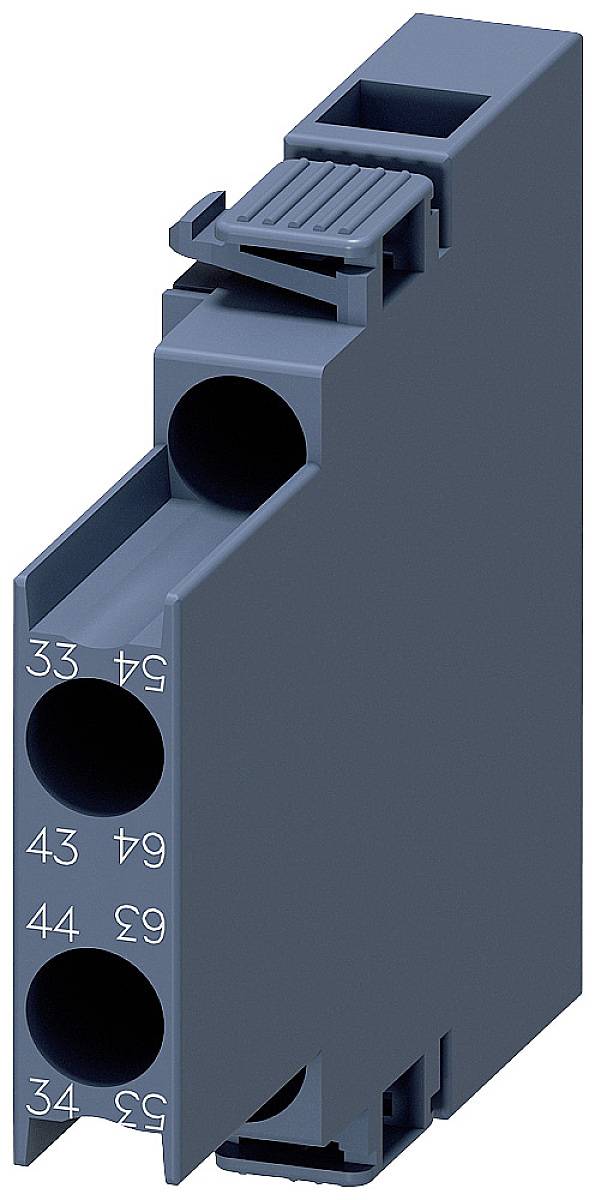

Modrá elektrická súčiastka s viacerými okrúhlymi konektormi. Na povrchu sú vytlačené čísla 33, 34, 43, 44, 53, 54, 63, 64.

Ilustračný obrázok

Priemyselná rozvodná skriňa s otvorenými dvierkami, zobrazujúca komplexné elektrické zapojenie. V pozadí výrobná hala, viditeľná cez dažďom zvlhnuté okno.

Diagram elektrických stýkačov a príslušenstva: Hlavný stýkač v strede, obklopený pomocnými spínačmi, montážnymi súpravami a príslušenstvom na zapojenie. Číslované popisy vysvetľujú jednotlivé komponenty.

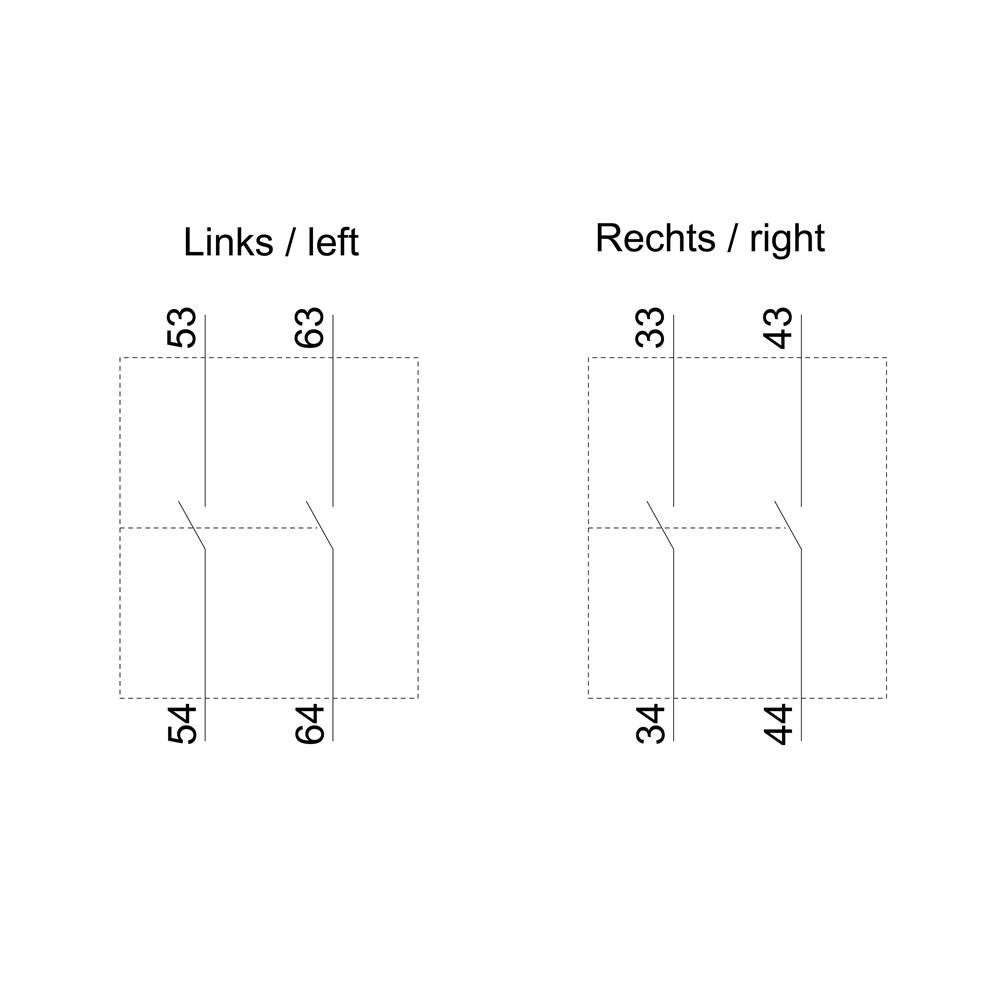

Diagram zobrazuje dva stĺpce: Vľavo sú čísla '53', '63', '54', '64'; Vpravo sú čísla '33', '43', '34', '44'. Každé číslo odkazuje na určitú pozíciu.

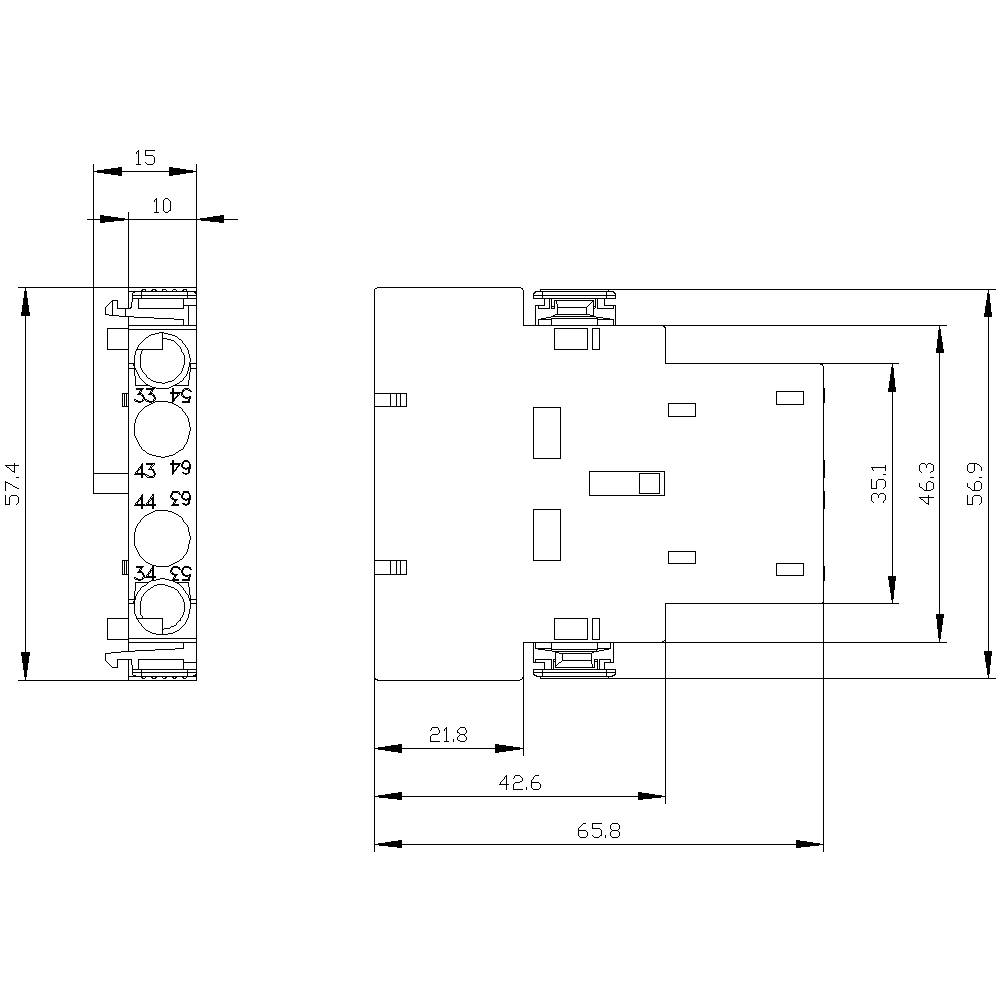

Technický výkres elektronickej súčiastky s rozmermi. Zobrazuje pohľad zhora a bokorys s kótami v milimetroch.

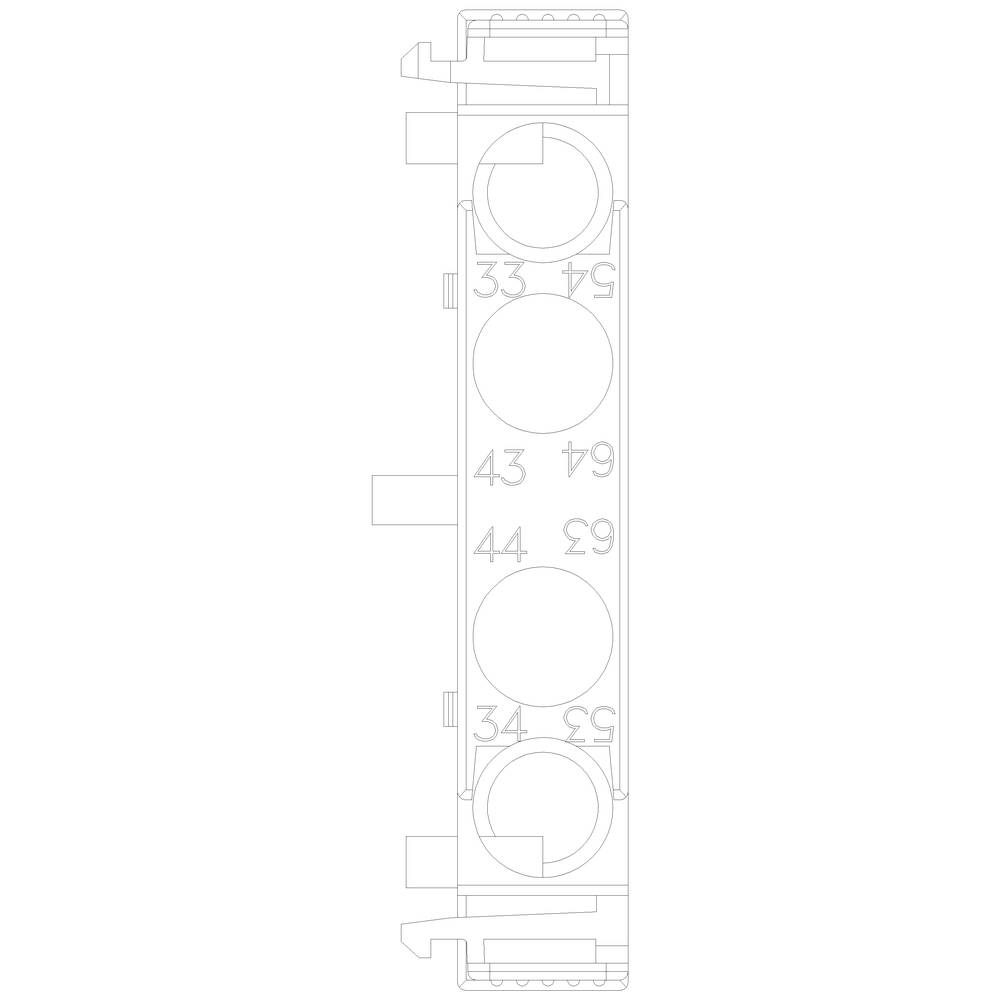

'Technický výkres valcovitej súčasti s číslovanými polohovými značkami od 33 do 74; detaily mechanickej komponenty.'

1/6

Ilustračný obrázok

Kategória výrobku

blok pomocných spínačov

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2921-1DA20

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Št 15. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (20,32 € / kus)

20,32 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Veľkosť: S00, S0, S2, S3

Druh obalu: Piece

Kategória výrobku: blok pomocných spínačov

Typ: 3RH2921-1DA20

Konštrukčná veľkosť: S0

Typ spínanie: okamžité spínanie

Typ kontaktu: 2 spínacie

Pomocný kontakt: 2 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 57.4 mm

Hĺbka: 66 mm

Rozmer.: (š x v x h) 10 x 57.4 x 66 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 0

: 2

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743713 Siemens 3RH2921-1DA20 blok pomocných spínačov okamžité spínanie 2 spínacie zásuvné Vhodné pre značku (relé): Siemens Pie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743713 Siemens 3RH2921-1DA20 blok pomocných spínačov okamžité spínanie 2 spínacie zásuvné Vhodné pre značku (relé): Siemens Pie

Popis

Pomocný spínač na boku, 2 NO prúdová cesta 1 NO, 1 NO pre skrutkové spojenie 3RH2 a 3RT2 R: 33/34, 43/44 L: 53/54, 63/64 SIRIUS 3RH29 pomocný spínač na rozšírenie pomocných kontaktov v riadiaci obvod.
Pomocné spínače 3RH29, ktoré je možné namontovať zboku, je možné namontovať na stýkače 3RT2 bez nástrojov, bez ohľadu na veľkosť.
Pomocné spínače 3RH19 / 3RH29 sú k dispozícii vo variantoch, ktoré je možné namontovať na prednú alebo bočnú stranu, so až štyrmi okamžitými alebo až dvoma spínacími spínacími a rozpínacími kontaktmi. Pomocné spínače môžu byť navrhnuté ako pozitívne poháňané kontaktné prvky v stykačoch 3RH alebo ako zrkadlové kontakty v silových stykačoch 3RT. Všetky sú k dispozícii so skrutkovými a pružinovými spojmi.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
