Siemens 3RH2924-1GP11 väzobný člen 1 spínací Vhodné pre značku (relé): Siemens Piece 1 ks

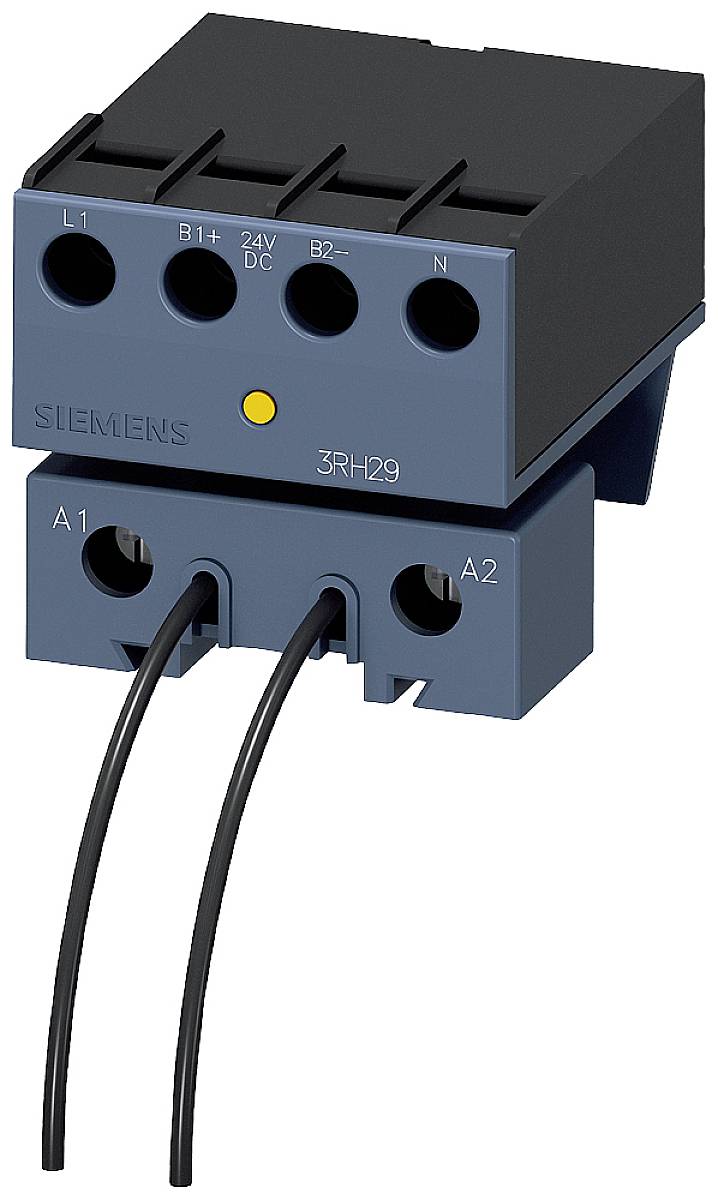

Elektrická súčiastka od Siemensu, pravdepodobne relé alebo stýkač, s viacerými pripojeniami a dvoma čiernymi káblami na prednej strane.

Ilustračný obrázok

Priemyselná rozvádzač s otvorenou bránou odhaľuje početné káble a elektrické obvody. V rozostretom pozadí beží stroj.

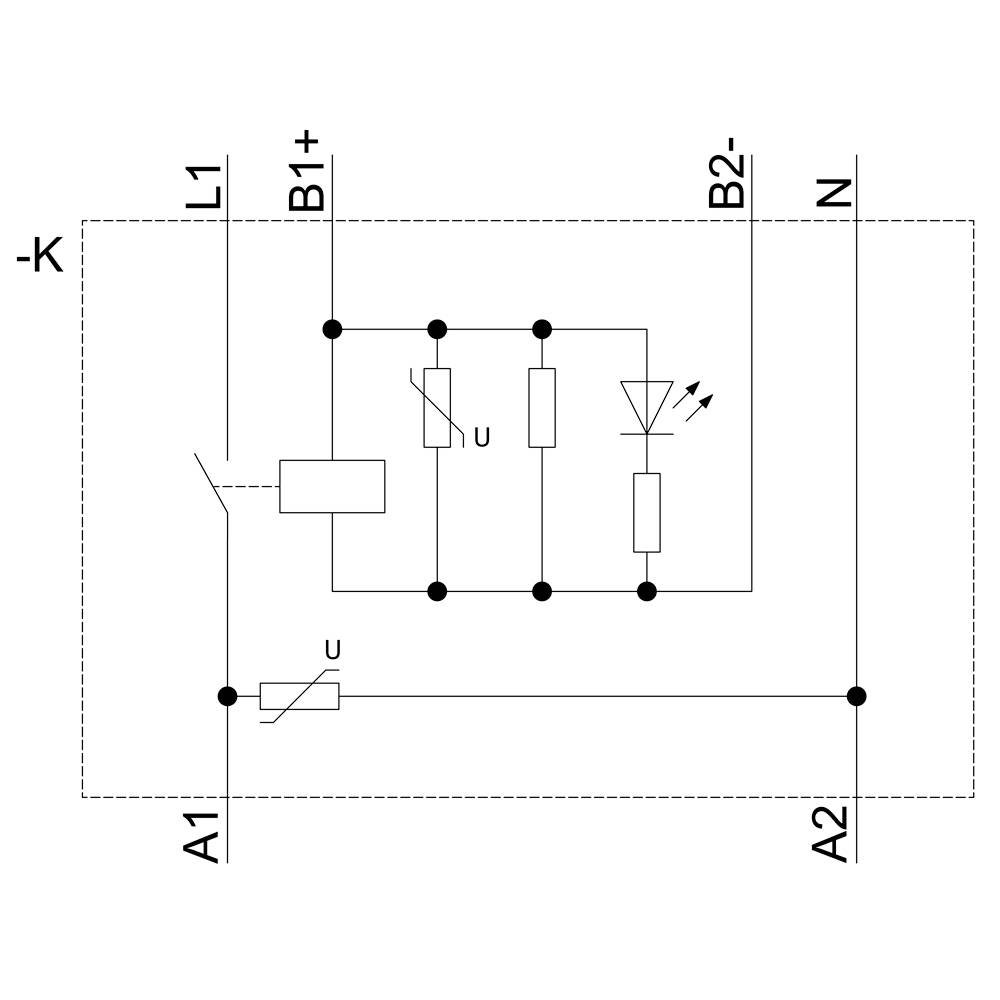

Schematický diagram s odpormi, diódami a prepojeniami, označený svorkami L1, B1+, B2-, N, A1, A2; popisuje elektronický obvod.

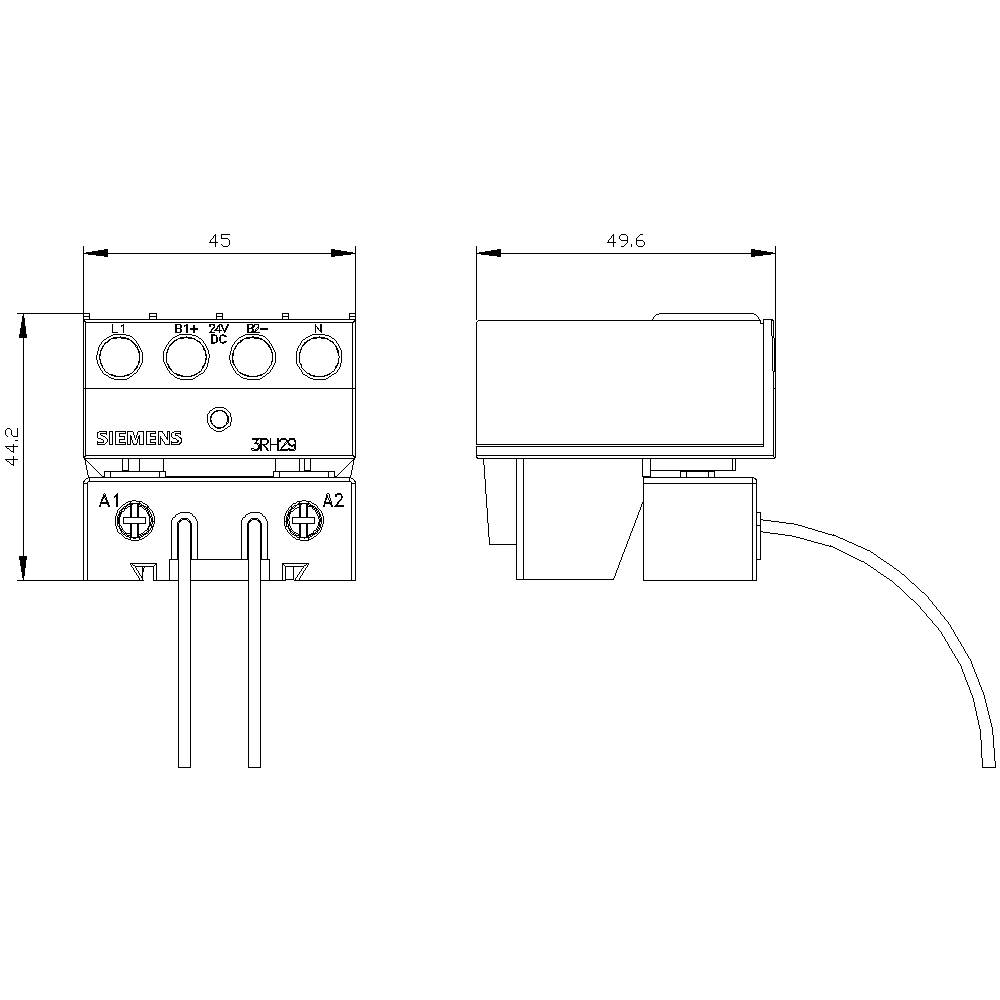

Technický výkres relé s rozmermi: šírka 45 mm, hĺbka 49,6 mm a výška 44,2 mm. Zobrazený pohľad spredu a z boku.

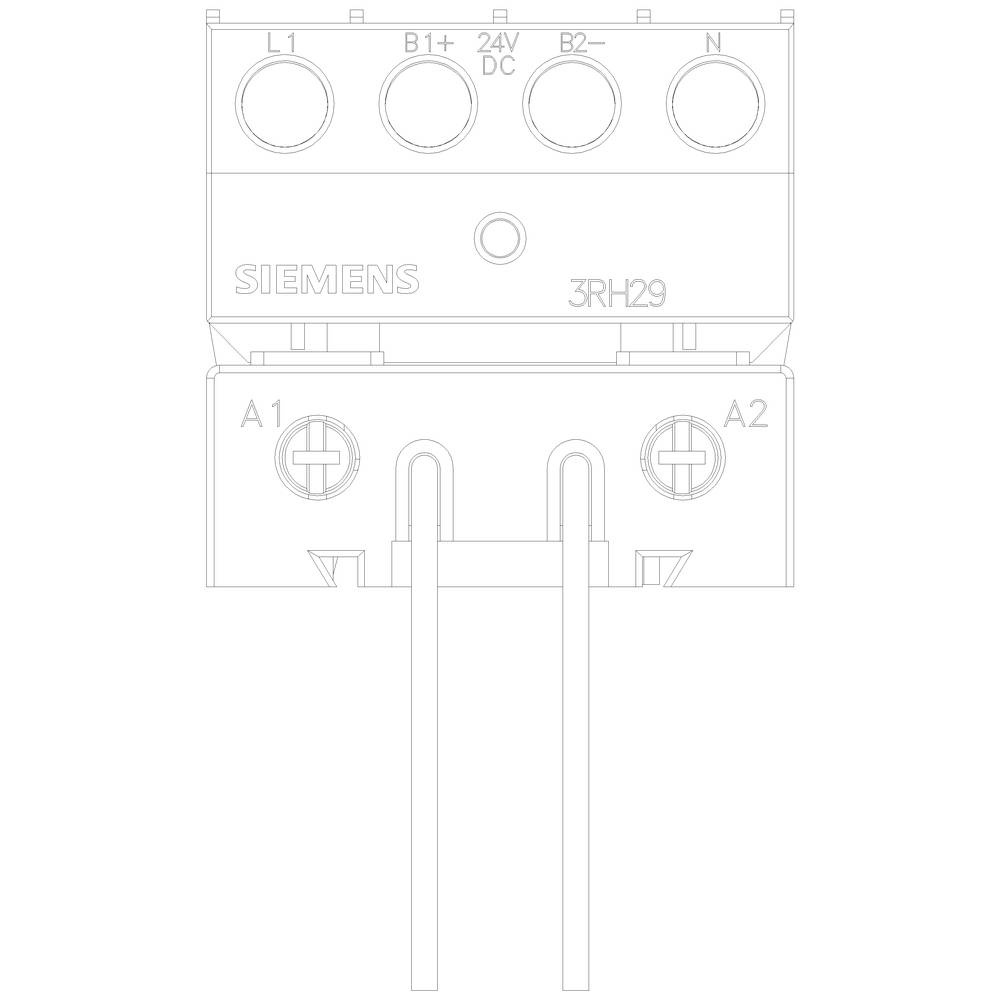

Elektrický komponent s nápisom 'Siemens' a '3RH29'. Hore prípojky pre L1, L2, B1+, 24V DC, B2-, N, dole A1 a A2.

1/5

Ilustračný obrázok

Kategória výrobku

väzobný člen

Druh obalu

Piece

Typ

3RH2924-1GP11

Konštrukčná veľkosť

Typ kontaktu

1 spínací

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (66,66 € / kus)

66,66 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC

Druh obalu: Piece

Kategória výrobku: väzobný člen

Typ: 3RH2924-1GP11

Konštrukčná veľkosť: S0

Typ kontaktu: 1 spínací

Pomocný kontakt: 1 spínací

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: upevnenie pomocou skrutiek

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 35 mm

Hĺbka: 50 mm

Rozmer.: (š x v x h) 45 x 35 x 50 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743715 Siemens 3RH2924-1GP11 väzobný člen 1 spínací Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743715 Siemens 3RH2924-1GP11 väzobný člen 1 spínací Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Spojovací článok pre priame pripojenie cievky, 24 V DC, 1Z, 1Z pre motorové stýkače veľkosť S0 skrutkové pripojenie B1 / B2 pripojenie pre 1 S Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
