Siemens 3RP2505-1BW30 3RP25051BW30 časové relé, 0.05 s - 100 h, 1 ks

Siemens SIRIUS časové relé, tmavemodrý kryt, dva nastavovacie kolieska na prednej strane, QR kód dole.

Ilustračný obrázok

Otvorená rozvádzačová skriňa zobrazuje rôzne komponenty a zapojenia vrátane riadiacich jednotiek a poistiek umiestnených na viacerých úrovniach.

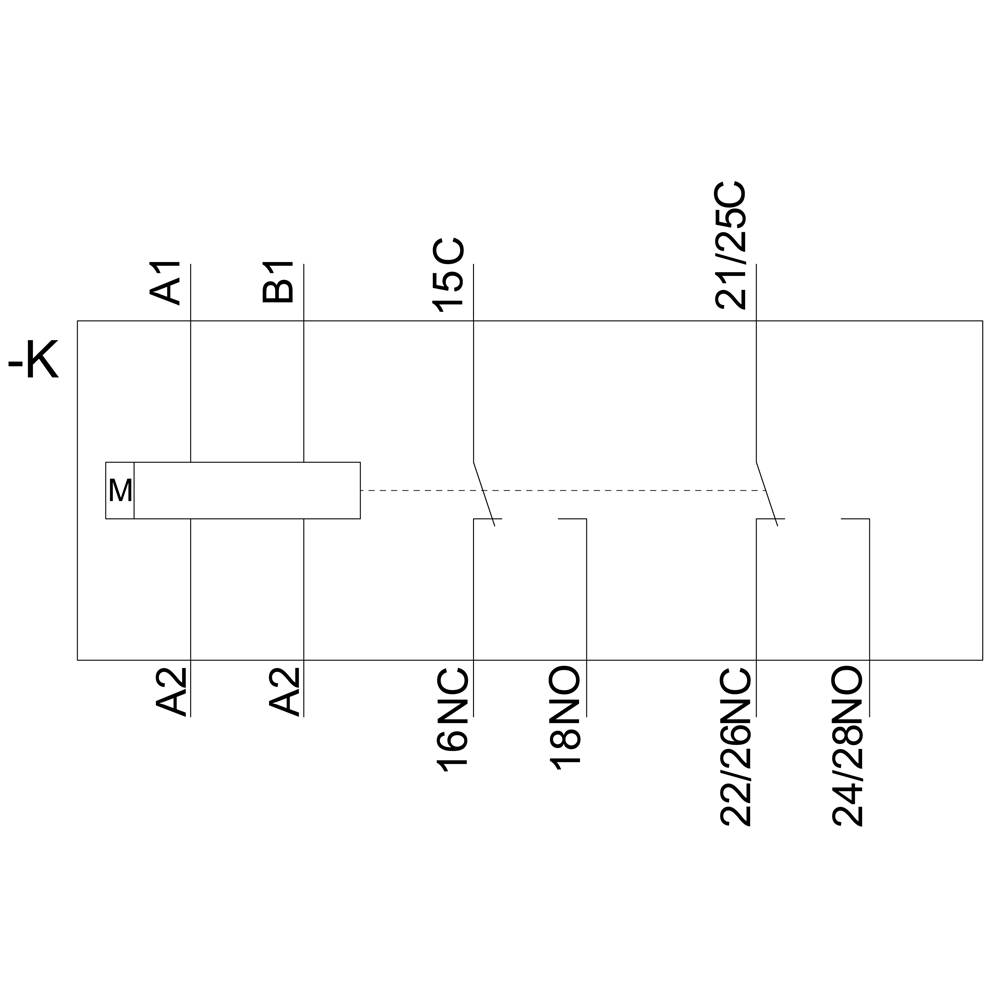

Schéma zapojenia relé so svorkami: A1, A2, B1, 15C, 16NC, 18NO, 21/25C, 22/26NC, 24/28NO. Hlavné pripojenie k motoru 'M'.

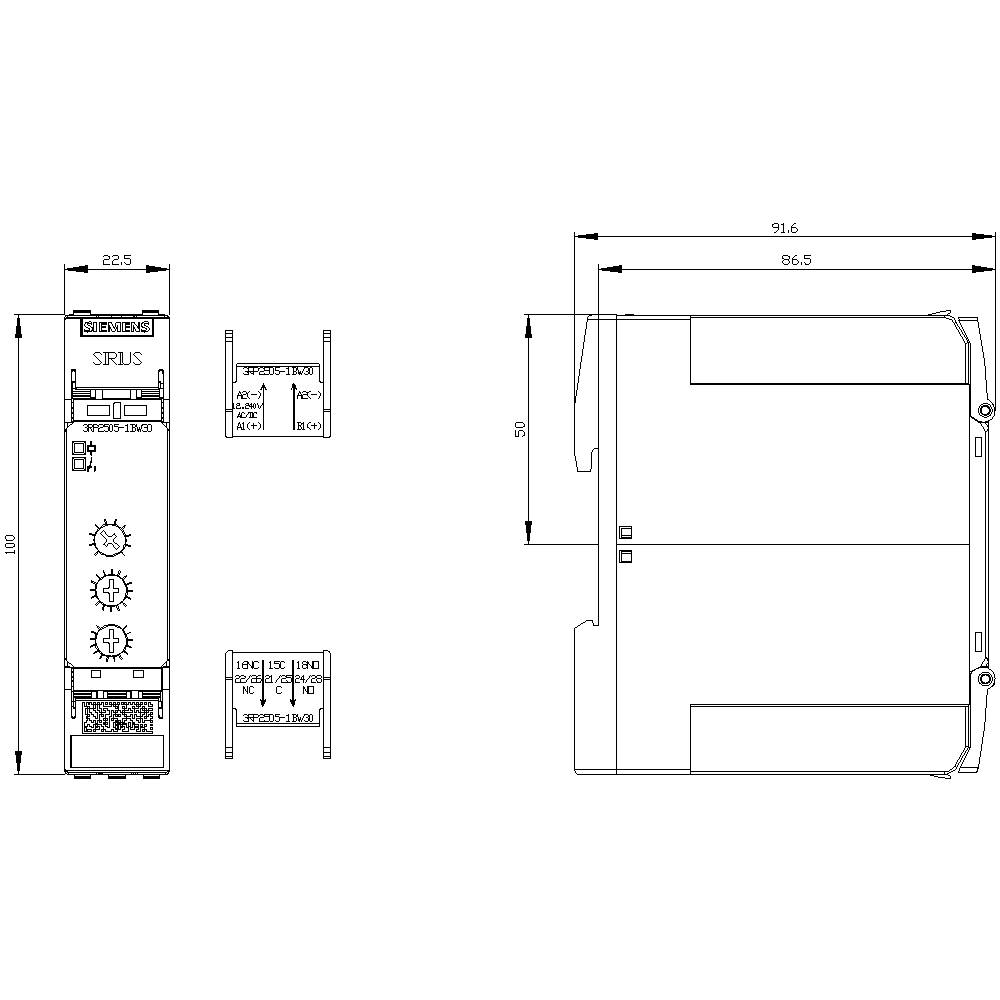

Technický výkres elektrického zariadenia s rozmermi a prípojkami, zobrazuje čelný a bočný pohľad.

1/4

Ilustračný obrázok

Kategória výrobku

časové relé

Prevedenie

multifunkčné

Min. prevádzkové napätie

12 V

Prevádzkové napätie max.

240 V

Typ kontaktu

2 prepínacie

Datasheety: (PDF)

Doručenie: Ut 13. 10.

5 Ks

Počet

Celkom (146,33 € / kus)

146,33 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: časové relé

Typ: 3RP2505-1BW30

Prevedenie: multifunkčné

Pripojenie: skrutková svorka

Min. prevádzkové napätie: 12 V

Prevádzkové napätie max.: 240 V

Prevádzkové napätie: 12 - 240 V

Typ kontaktu: 2 prepínacie

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Elektrická životnosť: 100000

Mechanická životnosť: 10000000

Šírka: 22.5 mm

V: 100 mm

Hĺbka: 90 mm

Rozmer.: (š x v x h) 22.5 x 100 x 90 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 200 g

: 22.5

: 100 mm

: 90 mm

: NIE

: ÁNO

: NIE

: NIE

: ÁNO

: ÁNO

: NIE

: NIE

: NIE

: ÁNO

: ÁNO

: ÁNO

: NIE

: ÁNO

: ÁNO

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 0

: 0

: 0

: 0

: 2

: NIE

: ÁNO

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1702656 Siemens 3RP2505-1BW30 3RP25051BW30 časové relé, 0.05 s - 100 h, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1702656 Siemens 3RP2505-1BW30 3RP25051BW30 časové relé, 0.05 s - 100 h, 1 ks

Popis

Časové relé, multifunkčné, 2 prepínacie kontakty, 27 funkcií, 7 časových rozsahov (0,05 s...100 h) AC/DC 12-240 V pri AC 50/60 Hz s LED diódou, skrutkové pripojenie. Časové relé SIRIUS 3RP25, 27 funkcií, pre všetky časovo oneskorené spínacie operácie v riadiacich, spúšťacích, ochranných a regulačných obvodoch.
Široké spektrum aplikácií vďaka rozmanitým funkciám v najmenšom priestore. Vďaka medzinárodným schváleniam a širokému rozsahu napätia je možné ho použiť na celom svete. Inovatívny koncept puzdra v priemyselnom dizajne ponúka označené krycie klapky, odnímateľné pripojovacie svorky a mnoho ďalšieho.
Dostupné ako jedno- alebo viacúčelové časové relé s polovodičovým výstupom alebo ako elektromechanické relé s núteným vedením alebo bez neho, každé s inou technológiou pripojenia.
Lepiace fólie na identifikáciu funkcií sú už súčasťou balenia.
Časové relé 3RP25 nahrádzajú osvedčený rad 3RP15.
Relé SIRIUS – program pre všetky aplikácie.
