Siemens 3RT1055-2XJ46-0LA2 dráhový stýkač 3 spínacie 75 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siem
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
dráhový stýkač
Počet pólov
3-pólové
Menovité napätie
1000 V/AC
Výkon
75 kW
Pripojenie
skrutkovací
Datasheety: (PDF)
Počet
Celkom (1 226,83 € / kus)
1 226,83 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Prierez vodiča, jeden alebo viacžilový: 120 mm²
- Kategória výrobku
dráhový stýkač
- Typ
3RT1055-2XJ46-0LA2
- Konštrukčná veľkosť
S6
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
2 spínacie
2 rozpínacie
- Menovité napätie
1000 V/AC
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
110 V/DC
- Rozsah riadiaceho napätia
24 - 110 V/DC
- Spínacie napätie (max.)
1000 V/AC
- Konštantný prúd (max.)
150 A
75 kW
- Vhodné pre značku
Siemens
- Vhodné pre sériu
Siemens Sirius
- Vlastnosti
s pomocným kontaktom
- Druh montáže
upevnenie pomocou skrutiek
- Pripojenie
skrutkovací
- Mechanická životnosť
10 000 000

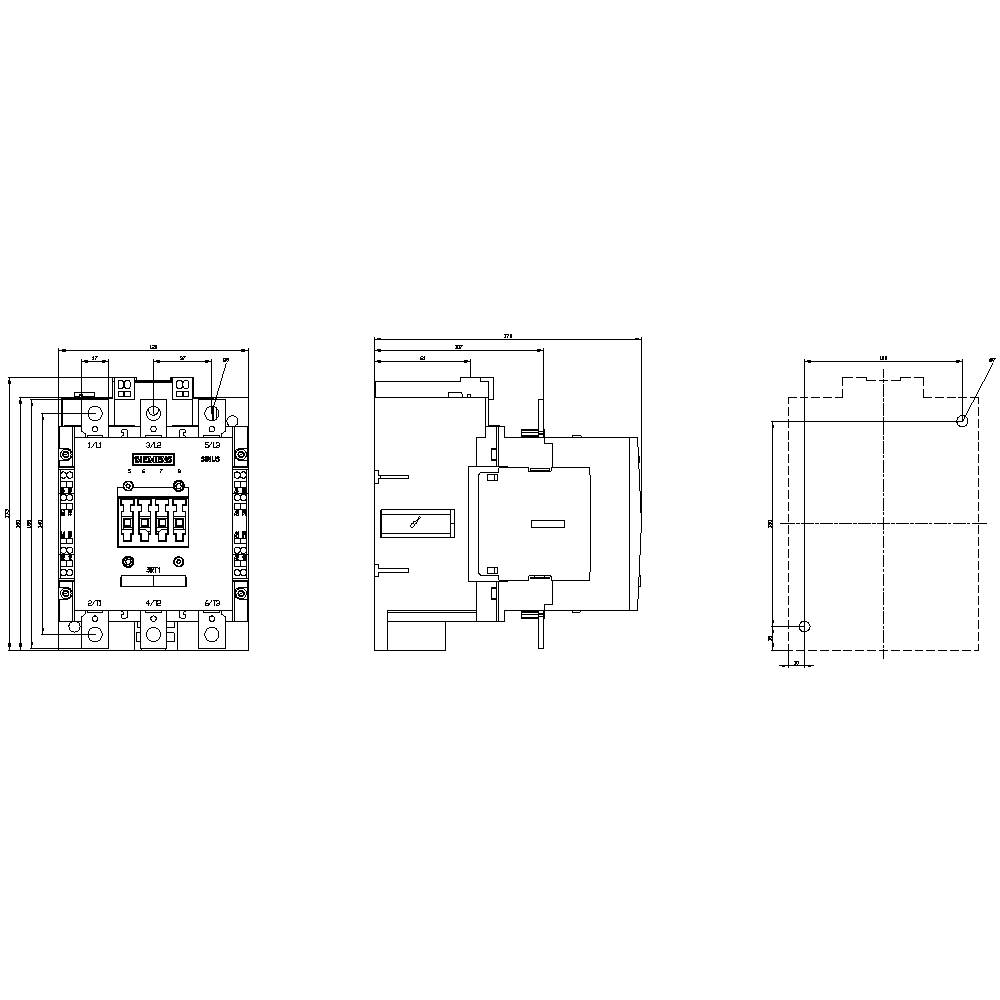

- Šírka
120 mm
- V
172 mm
- Rozmer.
(š x v) 120 mm x 172 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
ÁNO
75 kW
3
0
2
2
150 A
185 A
Screw connection
DC
132 A
75 kW
91.93734375
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1742433 Siemens 3RT1055-2XJ46-0LA2 dráhový stýkač 3 spínacie 75 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siem
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1742433 Siemens 3RT1055-2XJ46-0LA2 dráhový stýkač 3 spínacie 75 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siem
Popis

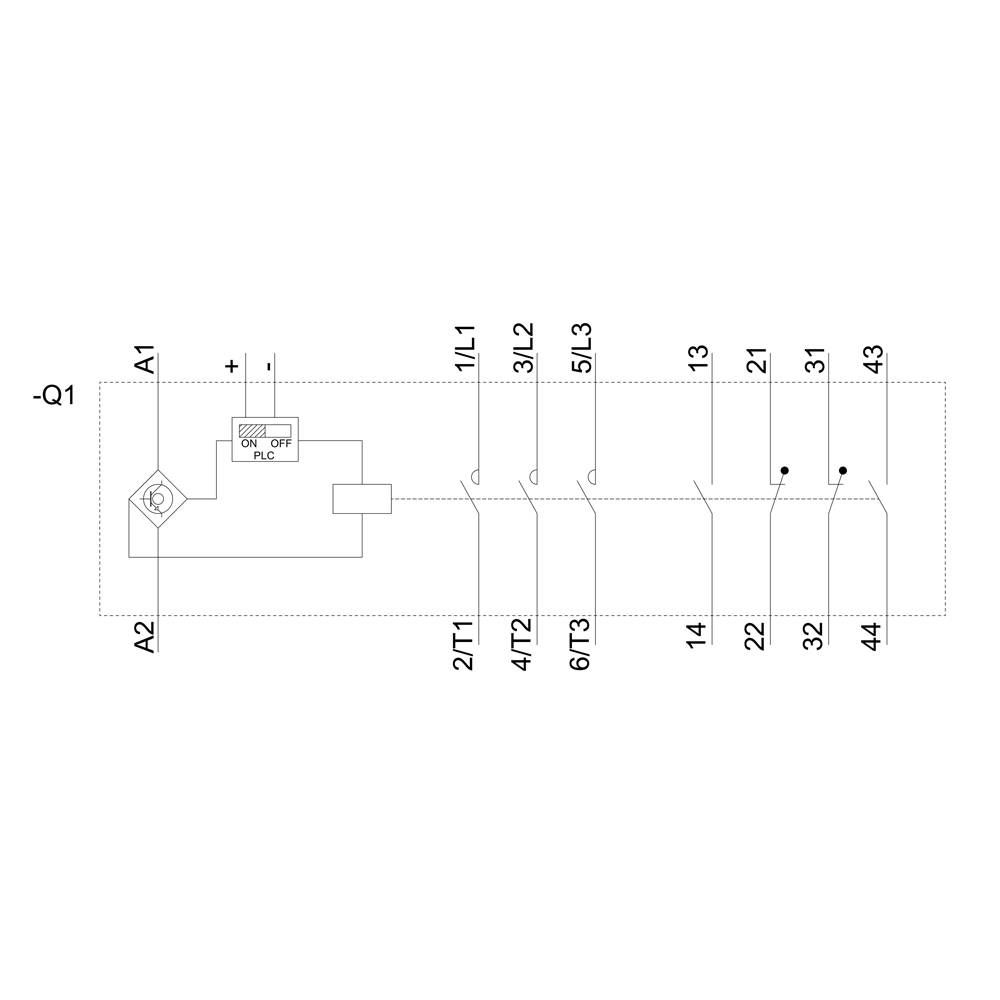

Železničný stýkač, AC-3 150 A, 75 kW / 400 V cievka 72 V DC x (0,7-1,25) Vstup PLC 24-110 V DC Pomocné kontakty 2 NO + 2 NC 3-pólová veľkosť S6 Pripojenie koľajnice cievka: pružinová stykač typu SIRIUS 3RT1 na spínanie motorov v extrémnych podmienkach, napríklad na koľajnicové aplikácie.
Stykače 3RT1 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Stykače ponúkajú správne pripojenie k regulátoru pre každú aplikáciu (priamo alebo cez vstup PLC). Vopred zostavené pomocné spínače znižujú zložitosť vašej štruktúry. Stykače 3RT1 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a už pripravené na IE3 / IE4. Tento variant sa vyznačuje rozšíreným pracovným a teplotným rozsahom pre drsnejšie podmienky prostredia.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu kapacít. Majú široký rozsah jednosmerného napätia a riadiaci vstup PLC. V hlavnom obvode je možné zariadenia pripojiť pomocou koľajničiek alebo skrinkových svoriek. Pre pomocný a riadiaci obvod sú k dispozícii aj s pružinovým pripojením pre rýchle, bezúdržbové a vibráciám odolné spojenie.

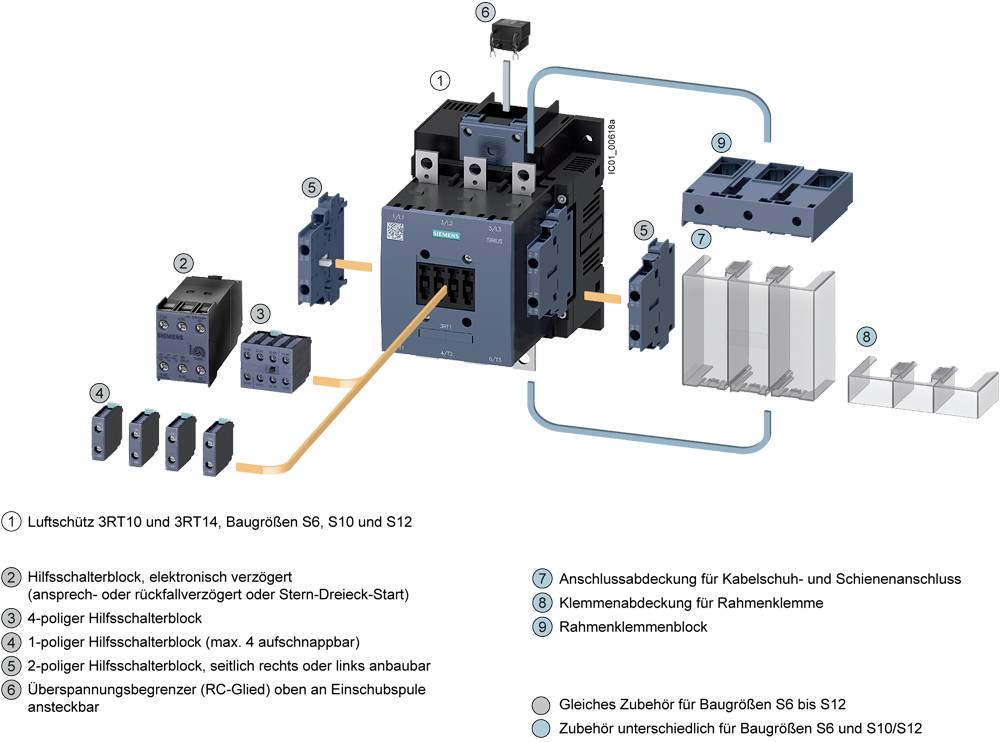

K týmto stýkačom existuje široká škála príslušenstva, ako sú súpravy vedení, ktoré výrazne znižujú množstvo vodičov, pomocné spínače alebo kryty svoriek.
Výkonové stýkače 3RT1 pre extrémne podmienky nahrádzajú osvedčenú sériu 3TB5.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Stykače 3RT1 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Stykače ponúkajú správne pripojenie k regulátoru pre každú aplikáciu (priamo alebo cez vstup PLC). Vopred zostavené pomocné spínače znižujú zložitosť vašej štruktúry. Stykače 3RT1 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a už pripravené na IE3 / IE4. Tento variant sa vyznačuje rozšíreným pracovným a teplotným rozsahom pre drsnejšie podmienky prostredia.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu kapacít. Majú široký rozsah jednosmerného napätia a riadiaci vstup PLC. V hlavnom obvode je možné zariadenia pripojiť pomocou koľajničiek alebo skrinkových svoriek. Pre pomocný a riadiaci obvod sú k dispozícii aj s pružinovým pripojením pre rýchle, bezúdržbové a vibráciám odolné spojenie.
K týmto stýkačom existuje široká škála príslušenstva, ako sú súpravy vedení, ktoré výrazne znižujú množstvo vodičov, pomocné spínače alebo kryty svoriek.
Výkonové stýkače 3RT1 pre extrémne podmienky nahrádzajú osvedčenú sériu 3TB5.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
