Siemens 3RT1064-2AF36 stýkač 3 spínacie 1000 V/AC Vhodné pre značku (relé): Siemens 1 ks

Stykač Siemens pre rozvodné zariadenia, kompaktný a priemyselný, s prípojkami a ovládacími komponentmi na prednej strane.

Ilustračný obrázok

Pohľad na otvorený rozvádzač vedľa veľkého CNC kovoobrábacieho stroja, ktorý pracuje za dažďom zmáčaným sklom.

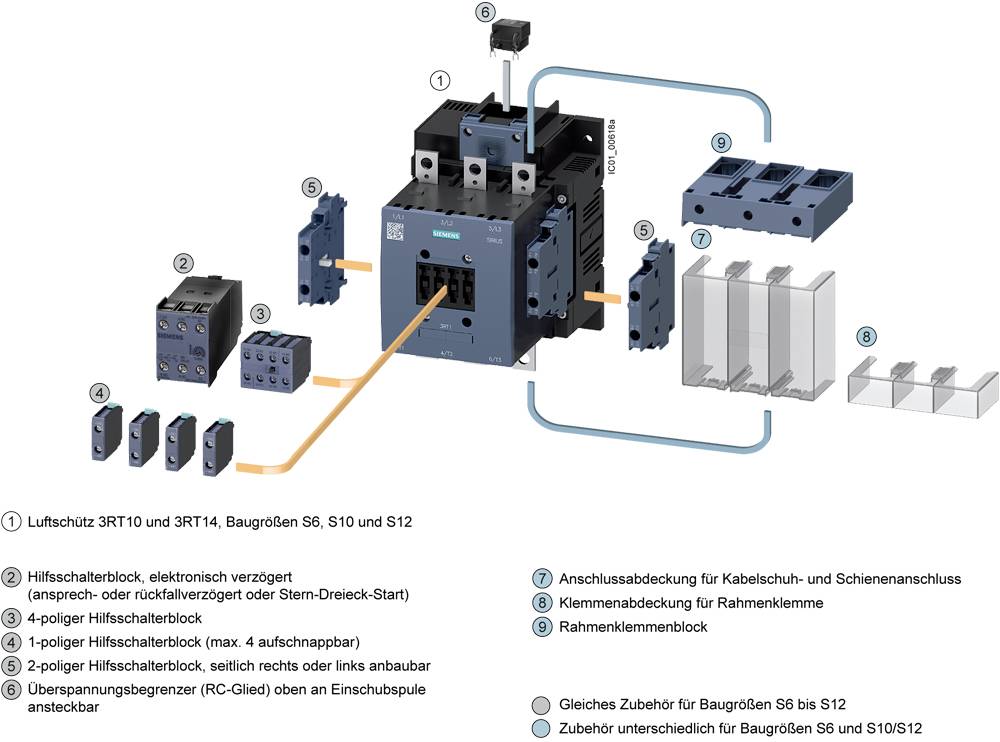

'Obrázok elektronického vzdušného ochranného spínacieho zariadenia s komponentmi. Zobrazený je pomocný spínací blok, kryt svoriek a príslušenstvo.'

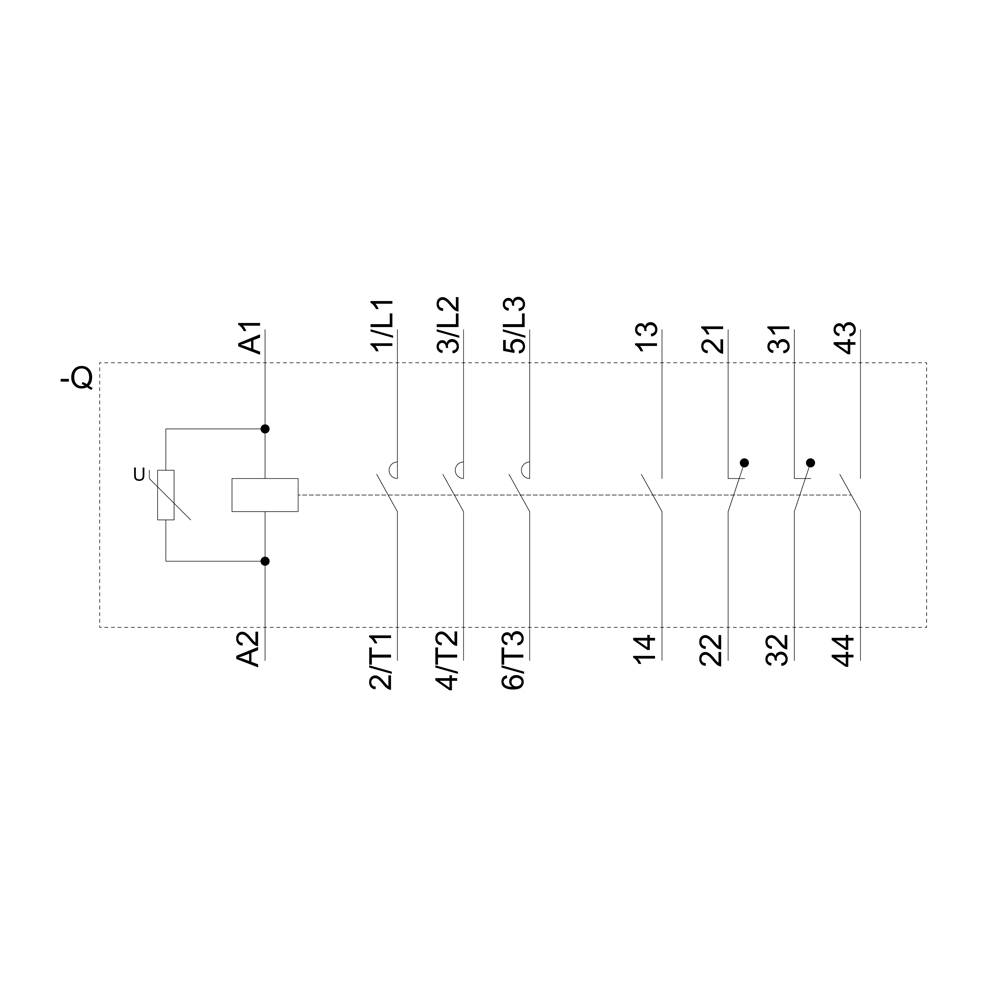

Schéma zapojenia relé s prípojkami A1, A2 pre cievku a svorkami L1, L2, L3, T1, T2, T3, 13, 14, 21, 22, 31, 32, 43, 44 pre prúdový tok.

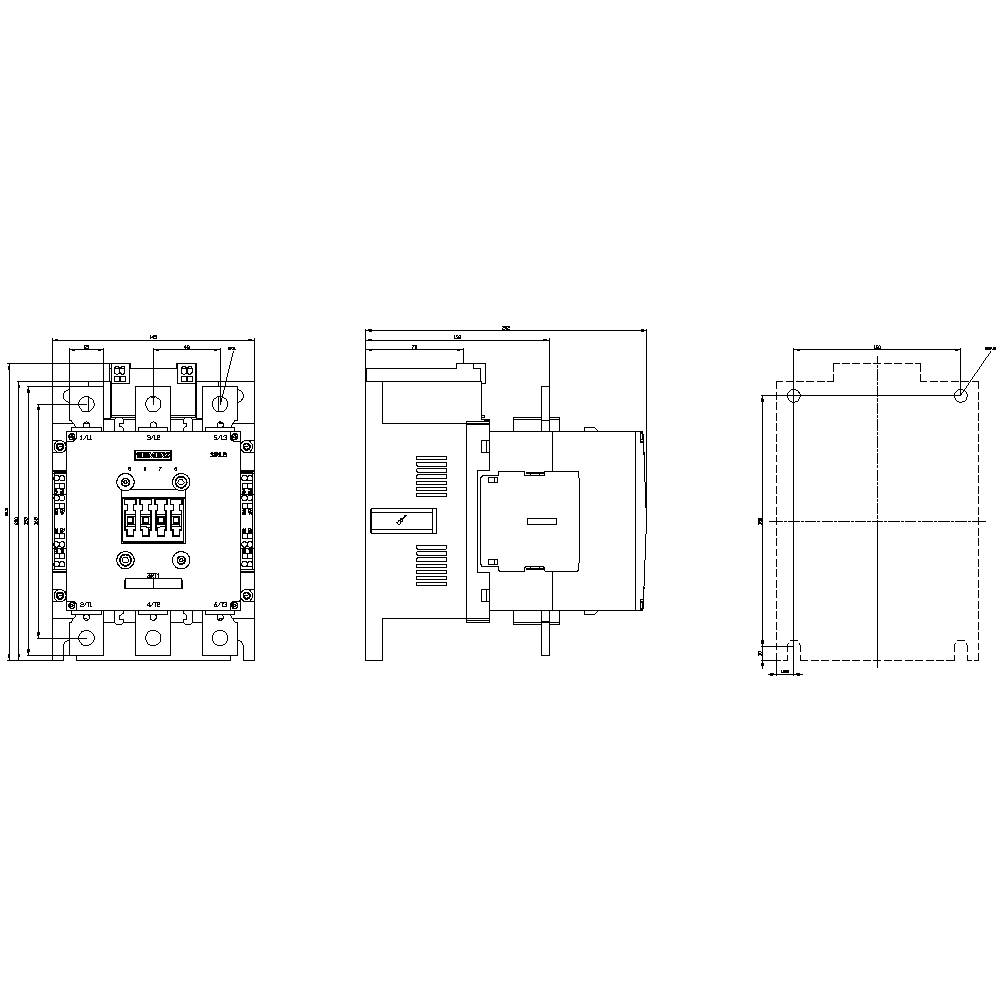

Technický výkres elektrického spínacieho zariadenia v troch pohľadoch: predný pohľad, bočný pohľad a pohľad zhora, s prípojkami a popiskami.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

1000 V/AC

Pripojenie

lištová prípojka

Typ

3RT1064-2AF36

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 080,49 € / kus)

1 080,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC / DC
Prierez vodiča, jeden alebo viacžilový: 240 mm²

Kategória výrobku: stýkač

Typ: 3RT1064-2AF36

Konštrukčná veľkosť: S10

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 1000 V/AC

Spínacie napätie (max.): 1000 V/AC

Konštantný prúd (max.): 225 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: upevnenie pomocou skrutiek

Pripojenie: lištová prípojka

Mechanická životnosť: 10 000 000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 145 mm

V: 210 mm

Hĺbka: 202 mm

Rozmer.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 110 kW

: 3

: 2

: 2

: 225 A

: 275 A

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.3248125

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1744945 Siemens 3RT1064-2AF36 stýkač 3 spínacie 1000 V/AC Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744945 Siemens 3RT1064-2AF36 stýkač 3 spínacie 1000 V/AC Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 225 A, 110 kW / 400 V AC (50-60 Hz) / jednosmerný prúd UC 110-127 V Pomocné kontakty 2Z + 2V 3-pólové, veľkosť S10 Pripojenia hnacej lišty: konvenčné pružinové pripojenie Výkonový stýkač SIRIUS 3RT1 na spínanie motorov.
Stykače 3RT1 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Stykače ponúkajú správne pripojenie k regulátoru pre každú aplikáciu (priamo alebo cez vstup PLC). Vopred zostavené pomocné spínače znižujú zložitosť vašej štruktúry. Stykače 3RT1 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a už pripravené na IE3 / IE4.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu kapacít. Môžu byť prevádzkované s AC alebo DC, niektoré varianty majú široký rozsah napätia a riadiaci vstup PLC. V hlavnom obvode je možné zariadenia pripojiť pomocou koľajničiek alebo skrinkových svoriek. Pre pomocný a riadiaci obvod sú k dispozícii aj s pružinovým pripojením pre rýchle, bezúdržbové a vibráciám odolné spojenie.
K týmto stýkačom existuje široká škála príslušenstva, ako sú súpravy vedení, ktoré výrazne znižujú množstvo vodičov, pomocné spínače alebo kryty svoriek.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
