Siemens 3RT1076-2AT36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Trojpólový elektrický výkonový vypínač s modrým krytom a strieborným svorkami, vhodný pre priemyselné riadenie.

Ilustračný obrázok

Pohľad do továrne s riadením strojov. Vľavo rozvádzač s káblami a spínačmi, vpravo priemyselný stroj za mokrým sklom.

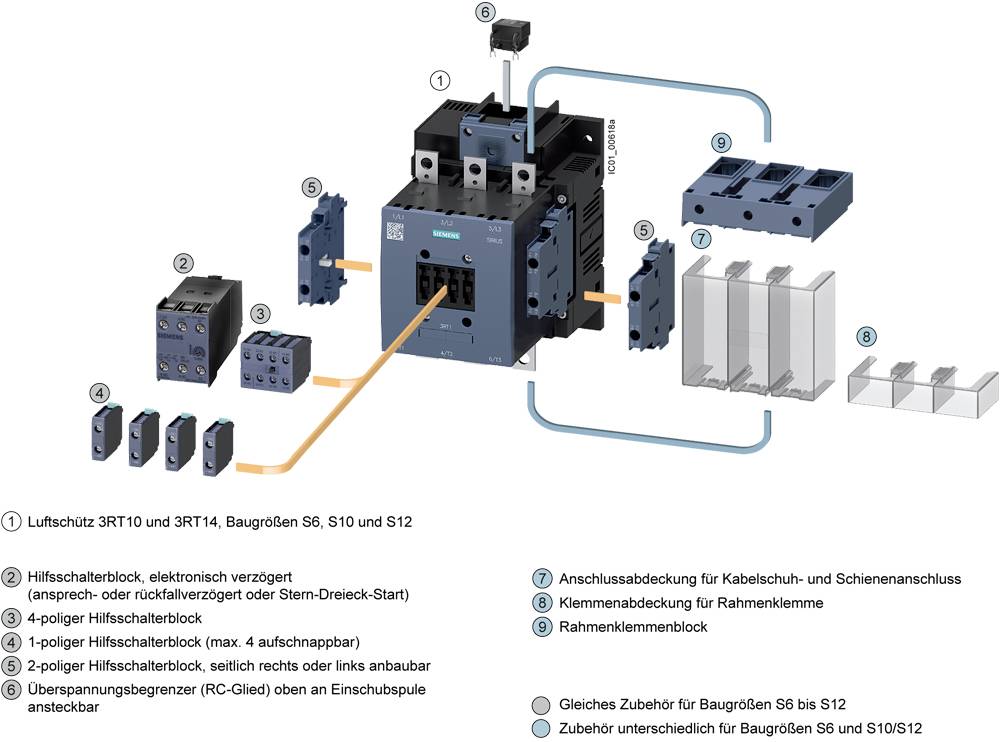

Znázornenie protivzdušného dela 3RT10 a 3RT14, veľkostné série S6, S10 a S12, vrátane príslušenstva a elektrických pripojovacích komponentov.

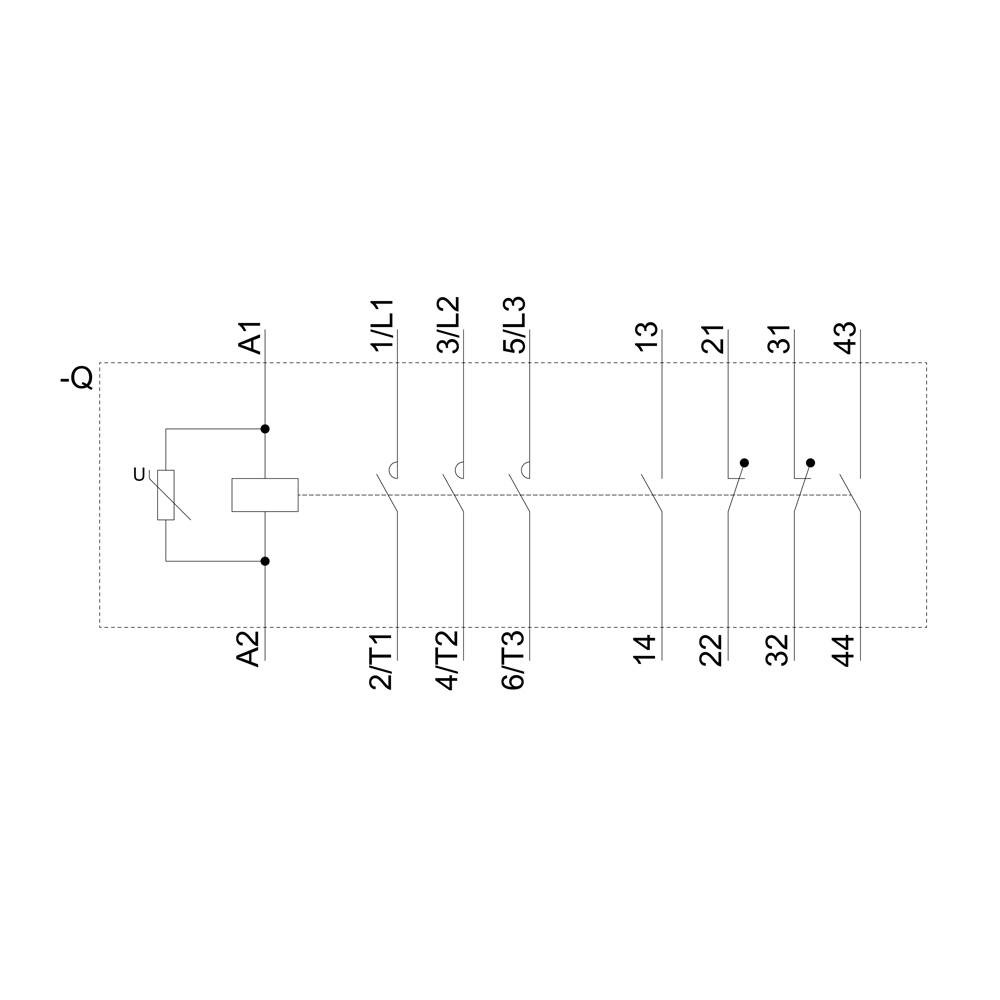

'Schéma ochranného zapojenia: Fázy L1, L2, L3 prepojené s T1, T2, T3 cez kontakty 1L1, 3L2, 5L3 a 2T1, 4T2, 6T3. Ovládacie obvody A1, A2.'

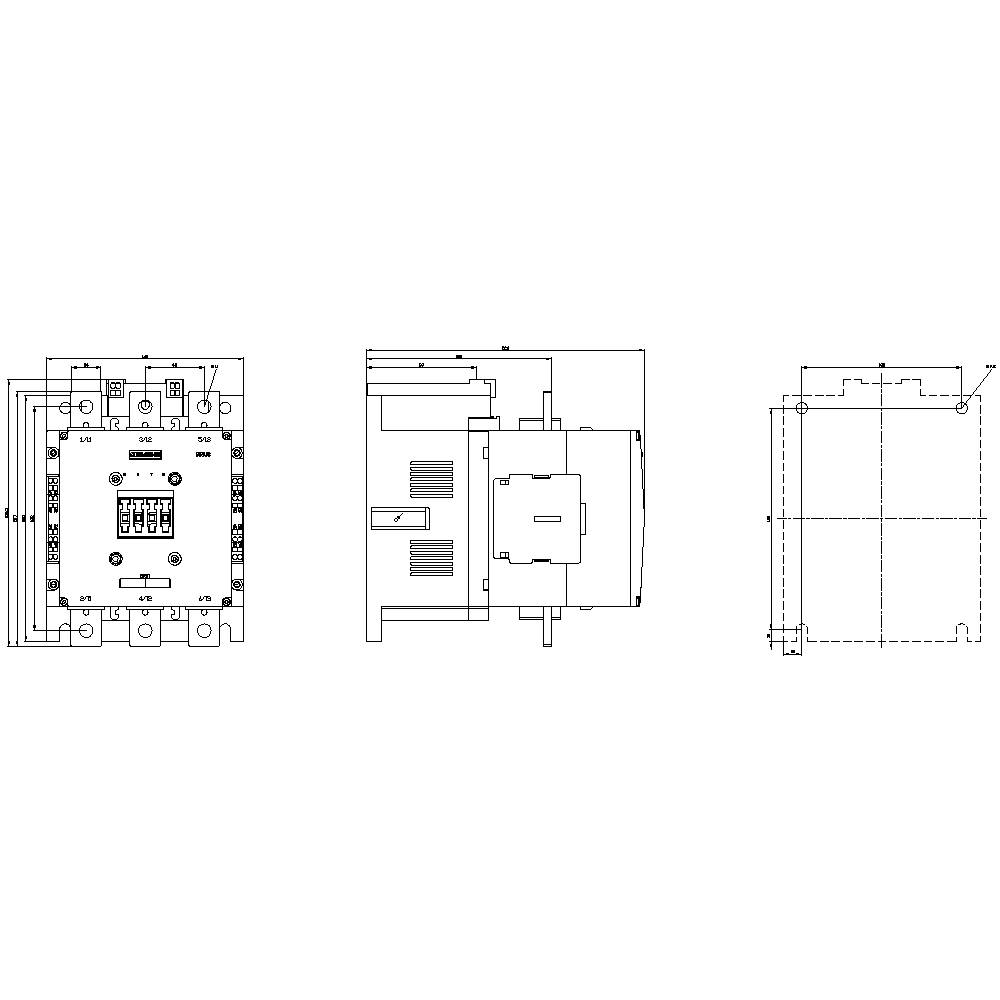

Technický výkres elektronického zariadenia s viacerými pohľadmi: Pohľad spredu zobrazuje konektory, pohľad z boku ukazuje tvar skrine, priečny rez znázorňuje internú štruktúru.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

1000 V/AC

Pripojenie

lištová prípojka

Typ

3RT1076-2AT36

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (3 272,36 € / kus)

3 272,36 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC / DC
Prierez vodiča, jeden alebo viacžilový: 240 mm²

Kategória výrobku: stýkač

Typ: 3RT1076-2AT36

Konštrukčná veľkosť: S12

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 1000 V/AC

Spínacie napätie (max.): 1000 V/AC

Konštantný prúd (max.): 500 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek

Pripojenie: lištová prípojka

Mechanická životnosť: 10 000 000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 160 mm

V: 214 mm

Hĺbka: 225 mm

Rozmer.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: Rail connection

: AC/DC

: 430 A

: 250 kW

: 294.1995

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1704807 Siemens 3RT1076-2AT36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704807 Siemens 3RT1076-2AT36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC UC 575-600 V Pomocné kontakty 2Z + 2V 3-pólové, veľkosť S12 Pripojenia hnacej lišty: konvenčné pružinové pripojenie Výkonový stykač SIRIUS 3RT1 na spínanie motorov.
Stykače 3RT1 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Stykače ponúkajú správne pripojenie k regulátoru pre každú aplikáciu (priamo alebo cez vstup PLC). Vopred zostavené pomocné spínače znižujú zložitosť vašej štruktúry. Stykače 3RT1 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a už pripravené na IE3 / IE4.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu kapacít. Môžu byť prevádzkované s AC alebo DC, niektoré varianty majú široký rozsah napätia a riadiaci vstup PLC. V hlavnom obvode je možné zariadenia pripojiť pomocou koľajničiek alebo skrinkových svoriek. Pre pomocný a riadiaci obvod sú k dispozícii aj s pružinovým pripojením pre rýchle, bezúdržbové a vibráciám odolné spojenie.
K týmto stýkačom existuje široká škála príslušenstva, ako sú súpravy vedení, ktoré výrazne znižujú množstvo vodičov, pomocné spínače alebo kryty svoriek.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
