Siemens 3RT2016-1BB42 stýkač 3 spínacie 4 kW 24 V/DC 9 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1

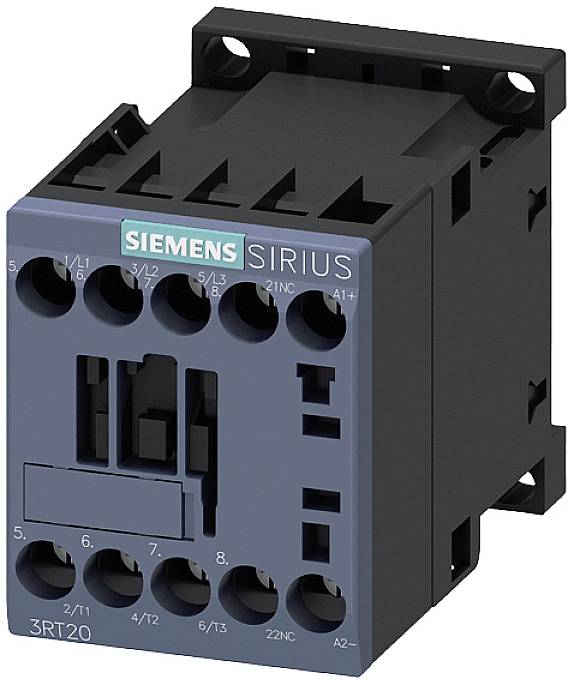

Schütz Siemens SIRIUS 3RT20, tmavosivé elektrické spínacie zariadenie s viacerými prípojkami, určené pre priemyselnú automatizáciu.

Otvorený rozvádzač s elektrickými komponentmi vľavo, dažďom zmáčané okno vpravo, ktoré ukazuje stroje vo vonkajšom priestore.

Schéma zapojenia stykača: Prepojenia medzi rôznymi komponentmi (napr. 2- a 4-pólové pomocné kontakty) a ich funkcie.

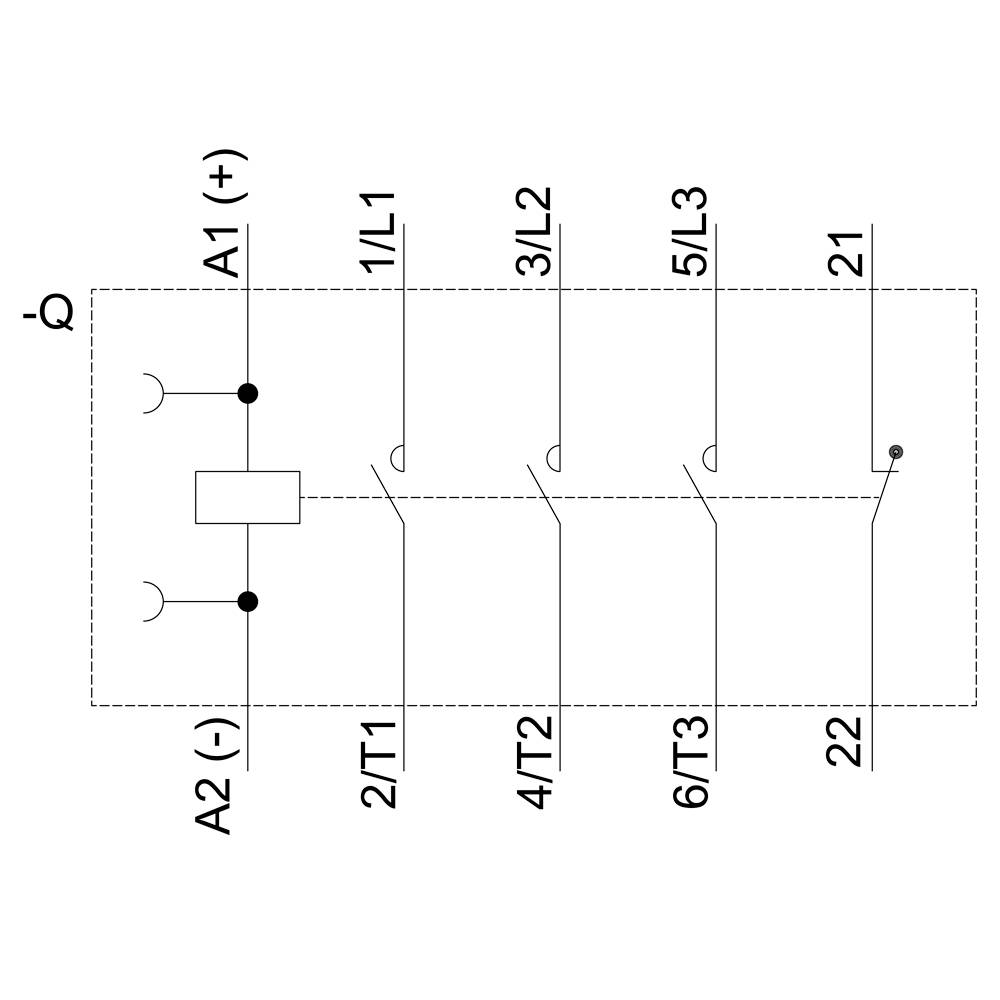

Schéma elektrického stykača so svorkami cievky A1 (+) a A2 (-) a šiestimi kontaktnými miestami.

'Technický výkres elektrického komponentu s predným, bočným a horným pohľadom, rozmery uvedené v milimetroch.'

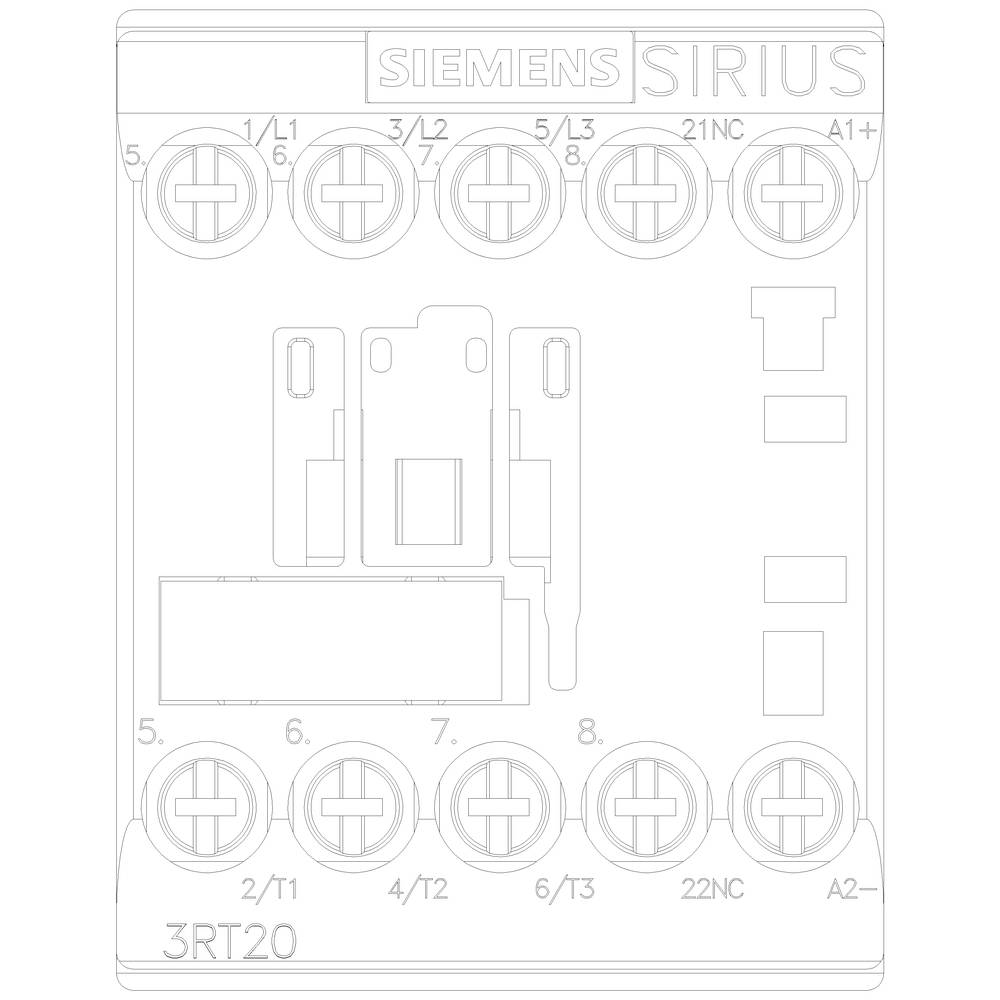

Siemens Sirius 3RT20 stýkač zobrazuje elektrický komponent s ôsmimi svorkami na hornej strane, štyrmi na spodnej strane a popisom na prednej strane.

1/6

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

24 V/DC

Zaťažovací prúd

9 A

Výkon

4 kW

Datasheety: (PDF)

Doručenie: Ut 13. 10.

89 Ks

Počet

Celkom (34,95 € / kus)

34,95 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Hmotnosť: 292 g Strata výkonu: 0,7 W.

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2016-1BB42

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací

Menovité napätie: 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 9 A

Zaťažovací prúd: 9 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (d x š x v) 150 cm x 45 mm x 58 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Dĺžka: 150 cm

Hmotnosť: 290 g

: ÁNO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 3.67749375

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431089 Siemens 3RT2016-1BB42 stýkač 3 spínacie 4 kW 24 V/DC 9 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431089 Siemens 3RT2016-1BB42 stýkač 3 spínacie 4 kW 24 V/DC 9 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1

Popis

Výkonový stýkač, AC-3 9 A, 4 kW / 400 V 1 NC, 24 V DC 3-pólový, veľkosť S00 skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
